瑞芯微RK3588平台FFmpeg硬件编解码移植及性能测试实战攻略

本文介绍瑞芯微RK3588平台，FFmpeg硬件编解码移植及性能测试方法。

FFmpeg简介与实测数据

• FFmpeg简介

FFmpeg是一套多媒体框架，能够解码、编码、转码、复用、解复用、流、过滤和播放数字音频、视频，提供了录制、转换以及流化音视频的完整解决方案。

• 实测数据

（1）2K视频编解码，视频文件大小为103MB

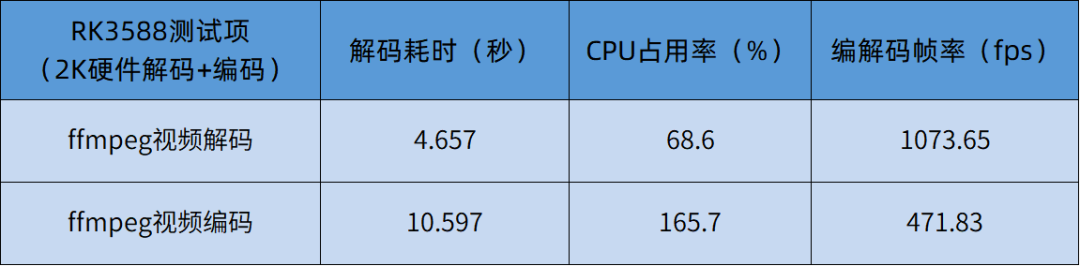

硬件解码+编码数据：

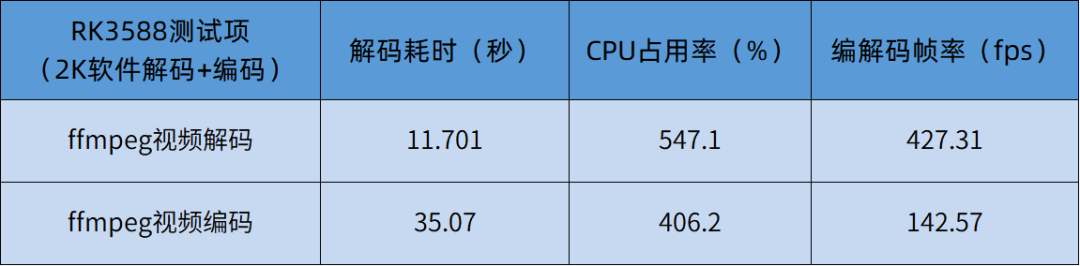

软件解码+编码数据：

（2）4K视频编解码，视频文件大小为128MB

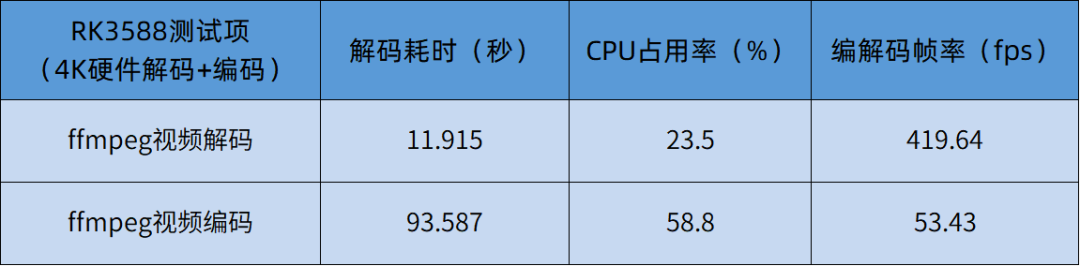

硬件解码+编码数据：

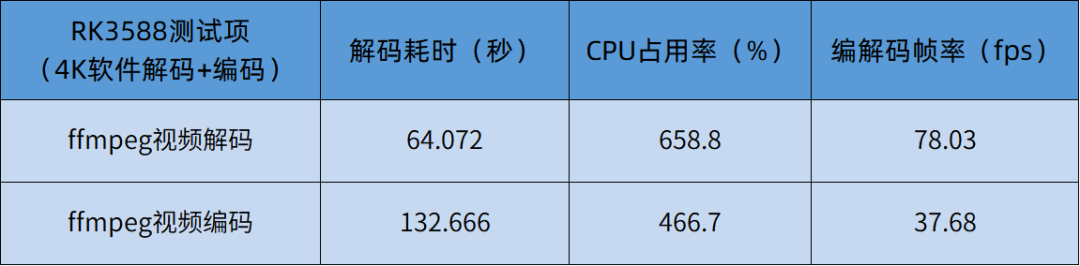

软件解码+编码数据：

交叉编译与移植FFmpeg

以下操作在PC端虚拟机里面进行

• 下载7.1版本ffmpeg源码：

git clone -b 7.1 --single-branch  https://gitee.com/work_public/ffmpeg-rockchip.git

• 交叉编译FFmpeg

（1）进入FFmpeg源码目录：

cd ffmpeg-rockchip

（2）设置pkgconfig 环境变量：

export PKG_CONFIG_SYSROOT_DIR=/sysroot_rk3588_ubuntu2204/
export PKG_CONFIG_PATH=/sysroot_rk3588_ubuntu2204/usr/lib/aarch64-linux-gnu/pkgconfig

（3）创建install目录：

mkdir install

（4）执行configure_rk3588.sh 并写入如下参数：​​​​​​​

./configure \--prefix=$(pwd)/install \--enable-gpl \--enable-version3 \--enable-libdrm \--enable-rkmpp \--enable-rkrga \--enable-libv4l2 \--enable-cross-compile \--target-os=linux \--arch=aarch64 \--cross-prefix=/opt/arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- \--enable-static \--enable-shared \--enable-ffmpeg \--enable-ffplay \--enable-ffprobe \--pkg-config=/usr/bin/pkg-config \--sysroot=/opt/sysroot_rk3588_ubuntu2204/ \--extra-cflags="-I/opt/sysroot_rk3588_ubuntu2204/usr/include/aarch64-linux-gnu" \--extra-ldflags="-B/opt/sysroot_rk3588_ubuntu2204/usr/lib/aarch64-linux-gnu -Wl,-rpath-link=/opt/sysroot_rk3588_ubuntu2204/usr/lib/aarch64-linux-gnu"

arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu

工具下载地址：

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads/11-3-rel1

（5）编译配置文件：

./configure_rk3588.sh

（6）开始编译：

make -j8

（7）安装

make install

（8）安装完成后，安装文件保存在install目录：

├── bin
│   ├── ffmpeg
│   ├── ffplay
│   └── ffprobe
├── include
│   ├── libavcodec
│   ├── libavdevice
│   ├── libavfilter
│   ├── libavformat
│   ├── libavutil
│   ├── libpostproc
│   ├── libswresample
│   └── libswscale
├── lib
│   ├── libavcodec.a
│   ├── libavcodec.so -> libavcodec.so.61.19.101
│   ├── libavcodec.so.61 -> libavcodec.so.61.19.101
│   ├── libavcodec.so.61.19.101
│   ├── libavdevice.a
│   ├── libavdevice.so -> libavdevice.so.61.3.100
│   ├── libavdevice.so.61 -> libavdevice.so.61.3.100
│   ├── libavdevice.so.61.3.100
│   ├── libavfilter.a
│   ├── libavfilter.so -> libavfilter.so.10.4.100
│   ├── libavfilter.so.10 -> libavfilter.so.10.4.100
│   ├── libavfilter.so.10.4.100
│   ├── libavformat.a
│   ├── libavformat.so -> libavformat.so.61.7.100
│   ├── libavformat.so.61 -> libavformat.so.61.7.100
│   ├── libavformat.so.61.7.100
│   ├── libavutil.a
│   ├── libavutil.so -> libavutil.so.59.39.100
│   ├── libavutil.so.59 -> libavutil.so.59.39.100
│   ├── libavutil.so.59.39.100

• 移植至主板端（以下操作在主板端进行）

（1）将刚才打包的ffmpeg_install.tar拷贝到主板上解压：​​​​​​​

sudo mkdir /usr/local/ffmpeg
sudo tar -xvf ffmpeg_install.tar -C /usr/local/ffmpeg/

（2）设置环境变量，修改/home/industio/.bashrc，在末尾增加

export PATH=/usr/local/ffmpeg/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/ffmpeg/lib:$LD_LIBRARY_PATH

​​​​

（3）执行生效：

source /home/industio/.bashrc

编解码测试

• 测试常见命令（以下操作在主板端进行）

（1）测试时，需要主板端开启性能模式，且主板接上风扇散热，开启性能模式指令：

echo performance | tee $(find /sys/ -name *governor);

（2）测试时查看CPU使用率：

top -d 1

• 解码测试

（1）解码1080P的mp4视频

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_1080p_60fps.mp4 -an -sn -vframes 5000 -f null -

（2）解码4K（3840*2160）mp4视频：

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_2160p_30fps.mp4 -an -sn -vframes 5000 -f null -

• 编码测试

（1）1080P H.264, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=1920x1080,format=nv12 -c:v h264_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

（2）2160p H.265, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=3840x2160,format=nv12 -c:v hevc_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

至此，RK3588 FFmpeg的移植和测试教程已完成，关注触觉智能CSDN，提供RK系列RK3562、RK3568、RK3576、RK3588的FFmpeg测试对比
