关于Unity中ComputeShader 线程id的理解
结论:
index是index,id是id,index是一维数组索引,而uint2 id : SV_DispatchThreadID中的id 是二维数组坐标
今天看到一段代码,对ComputeShader 线程id的一些理解记录一下,如果有不对请理解
这里对于我来说是有一些误区的,正常写代码中 id 都是0,1,2,3这种整数下标,所以我脑子里也有了思维误区,对这个uint2 id : SV_DispatchThreadID有了新的认识,
ComputeShader的这个id其实是二维的
所以 id.x 的范围是 0-63
所以 id.y的范围是 0-63
而id的范围应该是(0,0)到(63,63)
下面的例子中,一共生成了8*8=64个线程组,每个线程组8*8=64个线程,所以总的线程应该是4096个线程,当时一直在纠结
id.x 的范围是 0-63,id.y的范围是 0-63,为啥id的范围也是0-63,那不就相当于64*64*64个线程了吗?
这里需要理解的是
index是index,id是id,index是一维数组索引,而uint2 id : SV_DispatchThreadID中的id 是二维数组坐标
我们要取 0-4095 索引的元素,那么我们应该是
uint index = id.x + id.y * 64;
PointBuffer[index]
这样不就能取到该元素了吗
float2 p = (id - 31.5) / 32;
_computeShader.Dispatch(0, 8, 8, 1);
#pragma kernel WaveAnimationfloat Time;
RWStructuredBuffer<float4> PointBuffer;[numthreads(8, 8, 1)]
void WaveAnimation(uint2 id : SV_DispatchThreadID)
{float2 p = (id - 31.5) / 32;float l = length(p);float h = sin(l * 7 - Time * 2) * 0.2;float c = l * 0.3 + Time * 0.1;uint index = id.x + id.y * 64;PointBuffer[index] = float4(p.x, h, p.y, c);
}
以下是一些帮助理解:
计算示例：
假设我们要找线程组(2,3)中的线程(1,2):GroupID = (2, 3, 0) GroupThreadID = (1, 2, 0)DispatchThreadID = (2×8 + 1, 3×8 + 2, 0×1 + 0) = (16 + 1, 24 + 2, 0)= (17, 26, 0)

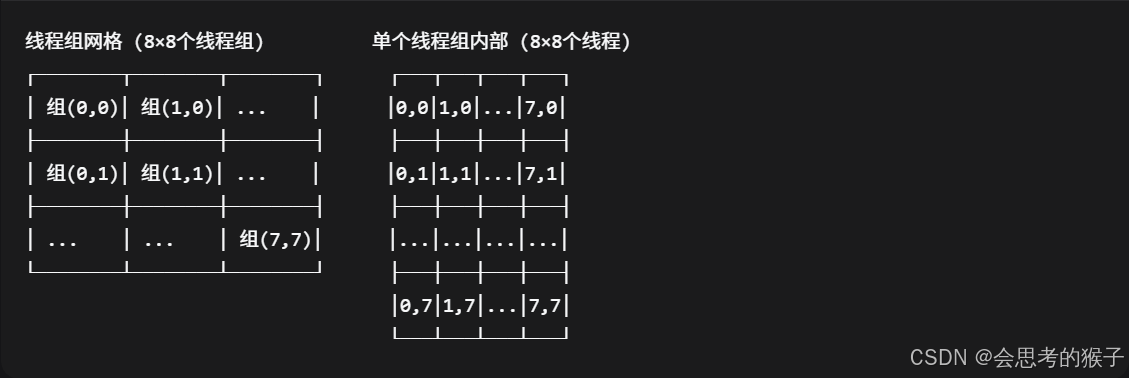

完整的线程分布
全局线程分布 (64×64): 每个小格子代表一个线程组(8×8线程)，整个大网格有8×8=64个线程组┌─────────────────────────────────────────────────────────────┐ │ 线程组(0,0) 线程组(1,0) ... 线程组(7,0) │ │ ┌───────┐ ┌───────┐ ┌───────┐ │ │ │8×8线程│ │8×8线程│ ... │8×8线程│ │ │ └───────┘ └───────┘ └───────┘ │ ├─────────────────────────────────────────────────────────────┤ │ 线程组(0,1) 线程组(1,1) ... 线程组(7,1) │ │ ┌───────┐ ┌───────┐ ┌───────┐ │ │ │8×8线程│ │8×8线程│ ... │8×8线程│ │ │ └───────┘ └───────┘ └───────┘ │ ├─────────────────────────────────────────────────────────────┤ │ ... ... ... ... │ ├─────────────────────────────────────────────────────────────┤ │ 线程组(0,7) 线程组(1,7) ... 线程组(7,7) │ │ ┌───────┐ ┌───────┐ ┌───────┐ │ │ │8×8线程│ │8×8线程│ ... │8×8线程│ │ │ └───────┘ └───────┘ └───────┘ │ └─────────────────────────────────────────────────────────────┘
