偏振相机在半导体制造的领域的应用

🎯偏振相机在半导体制造领域的应用

在半导体制造中，“晶圆表面缺陷漏检”“光刻胶涂层不均”“芯片封装隐裂” 等微观问题，常成为影响良率的关键 —— 用普通相机检测晶圆，金属布线的反光会掩盖 0.1μm 级划痕；观测光刻胶涂层，肉眼和普通镜头无法分辨 1% 的厚度差异；检查芯片封装，塑料外壳下的内部隐裂更是 “看不见的隐患”。而偏振相机通过捕捉光的偏振态信息，能穿透反光、区分材质光学特性，在半导体制造的 “微观检测盲区” 中精准成像，成为提升良率的关键设备。今天就拆解偏振相机的核心原理，聚焦 3 大半导体制造场景说明其应用价值，再附上 3 大选型注意点，帮你避开 “精度不足、场景不适、运维复杂” 的坑。

🎯一、先搞懂：偏振相机为什么能 “看穿半导体微观问题”？核心是 “捕捉偏振态差异”

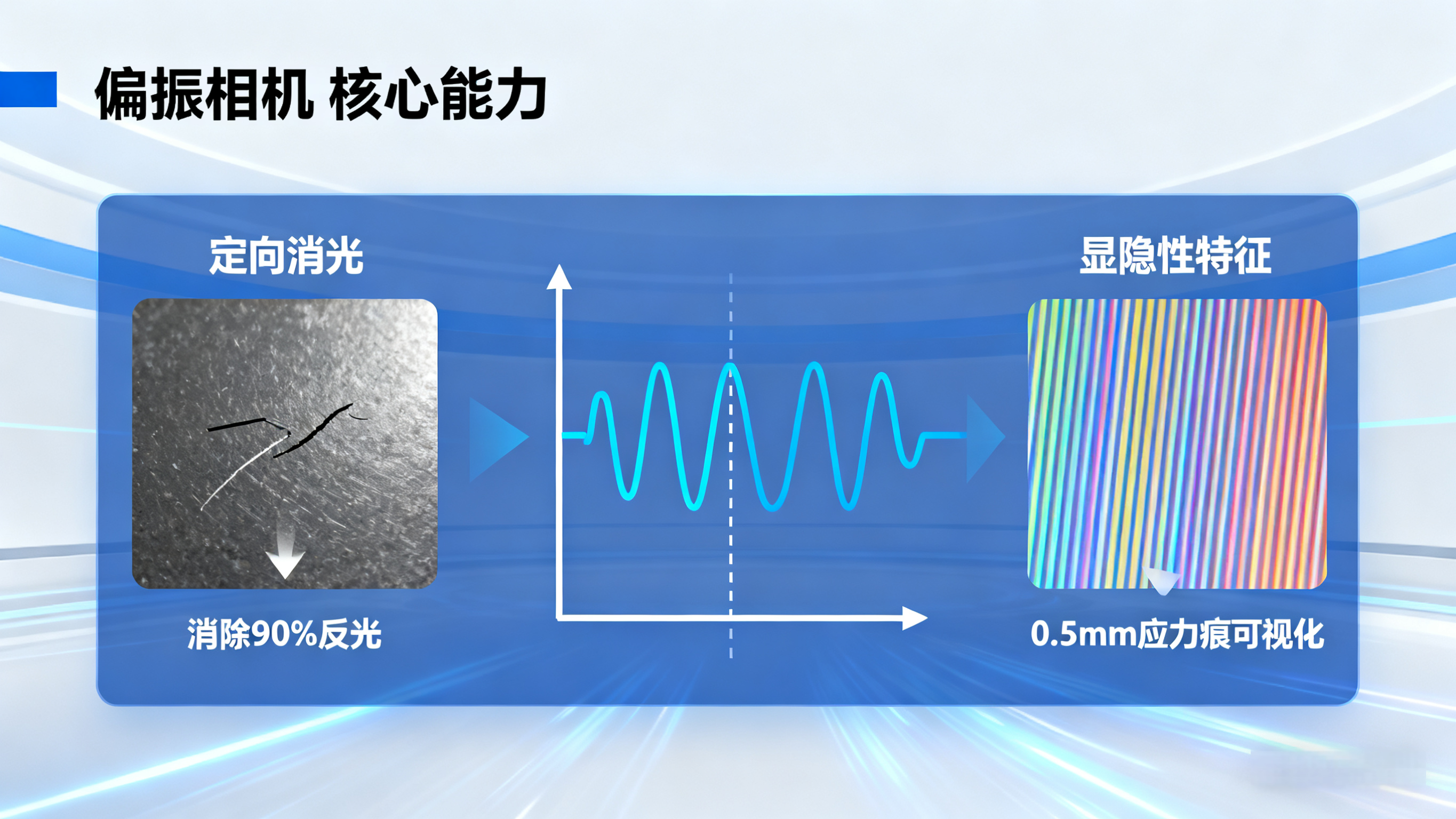

很多人误以为 “偏振相机只是‘加了偏振片的普通相机’”，实则其核心突破是 “通过光的偏振特性，区分肉眼和普通相机无法识别的微观差异”：

半导体制造中的晶圆、光刻胶、封装材料，对光的偏振态有不同响应 —— 比如金属布线的镜面反射光偏振方向单一，而表面划痕的漫反射光偏振方向杂乱；均匀的光刻胶涂层会让偏振光产生固定相位差，厚度不均则会导致相位差紊乱。普通相机仅能接收光的强度信息，无法分辨这些偏振差异，因此会遗漏微观缺陷；而偏振相机通过微偏振滤光片阵列，捕捉 0°、45°、90°、135° 四个方向的偏振光信号，再通过算法合成 “偏振度”“偏振角” 图像，将这些微观差异转化为可视化的灰度或色彩对比，从而让缺陷 “显形”。

简单说：普通相机 “看强度，微观差异看不见”，偏振相机 “看偏振，缺陷细节全显现”，这是它成为半导体微观检测 “刚需设备” 的核心原因。

🎯二、偏振相机在半导体制造领域的 3 大核心应用场景

偏振相机的 “抗反光”“辨微观差异”“透表面看内部” 特性，在半导体制造的晶圆检测、光刻胶监测、芯片封装检测三大关键环节中，能解决传统检测手段的痛点，具体应用如下：

1. 场景 1：晶圆表面缺陷检测 —— 穿透金属反光，识别 0.1μm 级划痕 / 污染

核心需求

晶圆（如硅晶圆、蓝宝石衬底）表面的金属布线（如铝、铜布线）会产生强镜面反光，普通相机拍摄时，反光会掩盖 0.1-1μm 的微小划痕、残留颗粒等缺陷，导致成品芯片短路或性能异常，良率下降。

偏振相机解决方案

选用高分辨率线偏振相机（分辨率≥2048×2048，偏振方向 4 通道），搭配偏振光源（与相机偏振方向正交），通过过滤金属布线的定向反光，突出划痕的漫反射偏振信号。例如某 12 英寸硅晶圆厂检测表面金属布线划痕：

• 痛点：用 200 万像素普通相机，金属反光导致 0.5μm 以下划痕漏检率 40%，每天因划痕问题报废的晶圆超 30 片，损失超 15 万元；人工复检需放大 100 倍观测，每片晶圆耗时 5 分钟，效率极低；

• 落地效果：换用 500 万像素线偏振相机（4 通道偏振），配合正交偏振光源，金属反光过滤率达 92%，0.1μm 以上划痕检出率 99.6%，漏检率降至 0.3%，无需人工复检，每片晶圆检测时间缩短至 30 秒，每天减少报废 28 片，年节省成本超 450 万元。

适配场景

硅晶圆 / 蓝宝石衬底表面划痕检测、金属布线缺陷（断线、凸起）识别、晶圆表面残留颗粒（≥0.1μm）排查。

2. 场景 2：光刻胶涂层均匀性监测 —— 区分相位差异，把控 1% 厚度偏差

核心需求

光刻胶涂层的均匀性直接影响芯片光刻精度，若涂层厚度偏差超过 1%（如目标厚度 1μm，偏差＞0.01μm），会导致光刻图案变形、线宽异常，最终影响芯片性能。但光刻胶是透明 / 半透明材料，普通相机无法分辨这种微小厚度差异。

偏振相机解决方案

选用相位偏振相机（支持偏振相位差分析），利用光刻胶对不同偏振光的相位调制差异 —— 均匀涂层会让偏振光产生固定相位差，厚度不均处相位差会偏离标准值，相机通过分析相位差分布，生成涂层厚度均匀性热力图。例如某芯片光刻工序监测光刻胶涂层：

• 痛点：用传统光学干涉仪检测，每片晶圆需 10 分钟，且仅能测多个离散点，无法实现全区域监测，厚度偏差超 1% 的区域漏检率 35%，导致光刻后芯片线宽异常率 8%；

• 落地效果：换用相位偏振相机（搭配 200mm 视场镜头），实现晶圆全区域（12 英寸）相位差扫描，检测时间缩短至 2 分钟，厚度偏差＞0.01μm 的区域检出率 99.2%，线宽异常率降至 0.5%，光刻工序良率提升 7.5 个百分点。

适配场景

光刻胶涂层厚度均匀性监测（偏差≤0.01μm）、光刻胶固化后表面平整度检测、透明掩模版缺陷（微小杂质、划痕）识别。

3. 场景 3：芯片封装隐裂 / 气泡检测 —— 穿透塑料外壳，发现内部隐患

核心需求

芯片封装环节（如 QFP、BGA 封装）中，塑料外壳内部可能出现隐裂（如焊接应力导致的微小裂纹）、气泡（封装时空气残留），这些缺陷会影响芯片散热、机械强度，长期使用易导致芯片失效。但塑料外壳会遮挡可见光，普通相机无法穿透外壳观测内部。

偏振相机解决方案

选用圆偏振相机（抗透明材料偏振干扰），利用塑料外壳与内部隐裂 / 气泡的偏振特性差异 —— 塑料外壳对圆偏振光的偏振态影响稳定，而隐裂处因材质断裂，会导致偏振态紊乱，气泡则会产生偏振反射信号，相机通过对比偏振态差异，穿透外壳显现内部缺陷。例如某 BGA 封装芯片检测内部隐裂：

• 痛点：用 X 射线检测，设备成本高（超 200 万元），且检测速度慢（每颗芯片 2 分钟），隐裂漏检率 15%，客户使用后因隐裂导致的失效投诉率 6%；

• 落地效果：换用 130 万像素圆偏振相机（搭配 50mm 长焦镜头），设备成本仅为 X 射线的 1/5，每颗芯片检测时间缩短至 15 秒，内部 0.1mm 以上隐裂检出率 99.3%，气泡检出率 98.8%，客户失效投诉率降至 0.3%。

适配场景

QFP/BGA 封装芯片内部隐裂检测、封装外壳气泡（≥0.05mm）识别、芯片与基板焊接处微裂纹排查。

🎯三、偏振相机选型与使用 3 大注意点：避开 “精度不达标、用不了” 的坑

1. 按 “检测需求选偏振类型与分辨率”，不盲目追求 “高参数”：

• 表面缺陷检测（如晶圆划痕）：选线偏振相机，重点关注 “偏振通道数”（4 通道比 2 通道精度更高）和 “分辨率”（≥2048×2048，适配 12 英寸晶圆）；

• 涂层均匀性监测（如光刻胶）：必须选相位偏振相机，确认 “相位差检测精度”（≤0.1°），确保能分辨 0.01μm 的厚度偏差；

• 封装内部检测（如隐裂）：选圆偏振相机，关注 “偏振消光比”（≥1000:1，抗透明材料干扰能力强），避免外壳偏振信号掩盖内部缺陷；

  （注：无需盲目选最高分辨率，如 8 英寸晶圆检测，2048×2048 分辨率已足够，过高分辨率会增加数据处理时间）。

1. 按 “环境与光源适配，避免 “画质损耗”：

• 光源匹配：偏振相机需搭配专用偏振光源（如线偏振 LED 光源、圆偏振光源），且光源偏振方向需与相机偏振通道匹配（如检测反光用正交偏振，检测透明材料用平行偏振），否则会导致偏振信号紊乱；

• 环境控制：半导体洁净车间（如 Class 100）中，需选防尘等级 IP65 以上的偏振相机，镜头表面加防污涂层，避免粉尘影响偏振片精度；检测时避免强光直射，防止环境光干扰偏振信号；

• 温度稳定性：偏振相机的偏振片对温度敏感，温度波动＞5℃会导致偏振角度偏移，需将相机工作环境温度控制在 20-25℃（±2℃），必要时加装恒温散热模块。

1. 按 “系统兼容性与运维，避免 “落地难”：

• 接口与软件：确认相机接口（如 GigE Vision、USB3 Vision）与半导体产线的视觉系统兼容，支持主流机器视觉软件（如 Halcon、LabVIEW）的偏振数据解析功能，避免无法读取偏振度、偏振角等核心数据；

• 校准频率：定期（如每月 1 次）用标准偏振靶板校准相机偏振角度精度，避免长期使用导致偏振片偏移，影响检测结果；校准后需保存校准参数，确保产线检测一致性；

• 清洁维护：清洁相机镜头和偏振片时，需用专用无尘镜头纸，蘸取半导体级无水乙醇轻轻擦拭，禁止用普通纸巾或溶剂（避免划伤偏振涂层、残留杂质）。

🎯总结：偏振相机 —— 半导体制造 “微观质量管控” 的关键

在半导体制造从 “微米级” 向 “纳米级” 迈进的过程中，偏振相机的核心价值在于 “突破传统视觉的检测极限”：穿透反光找表面缺陷，区分相位差控涂层均匀，穿透外壳查内部隐患。选相机前，先明确 “检测环节（晶圆 / 光刻 / 封装）、核心需求（缺陷大小 / 厚度偏差）、环境条件”，再对号入座，就能让半导体制造的微观检测从 “漏检多、效率低、成本高” 转向 “全精准、高速度、低成本”。
