PT2000 Dev Studio产生的微码解析一-微核简介

0、目的和背景

本文针对PT2000SWUG.pdf（NXP官网可下载）的主要内容提炼说明，不对整个文件进行介绍

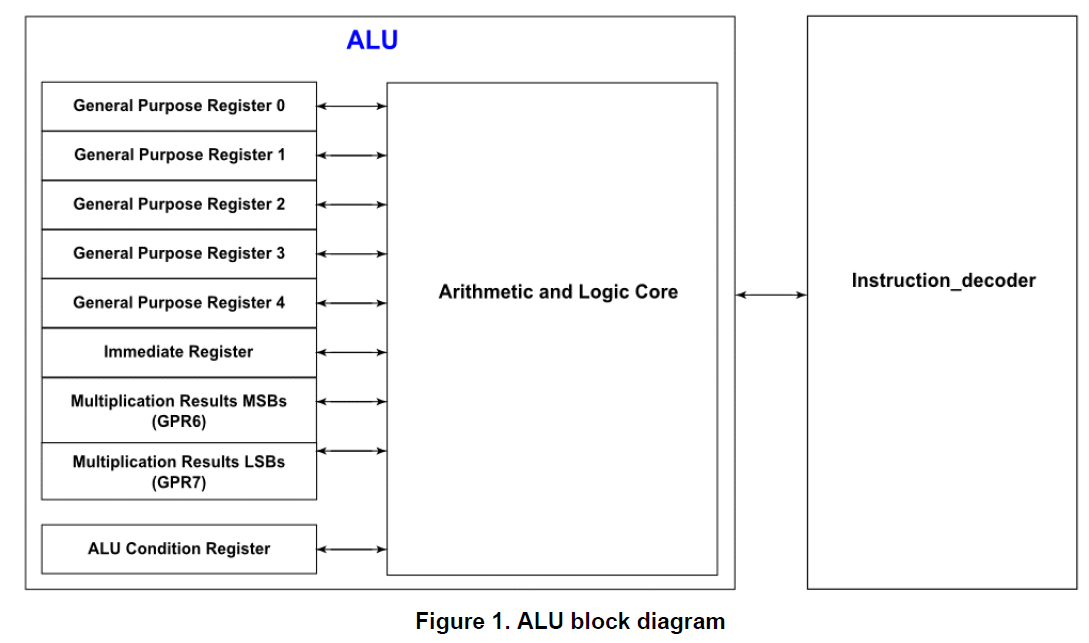

1、block diagram

如下图，主要资源如下：

1）有5个通用寄存器（16bit），GPR0~GPR4

2）有1个立即寄存器（16bit）

3）2个乘法寄存器（16bit），GPR6（储存32bit的高16bit）和GPR7（储存32bit的低16bit）

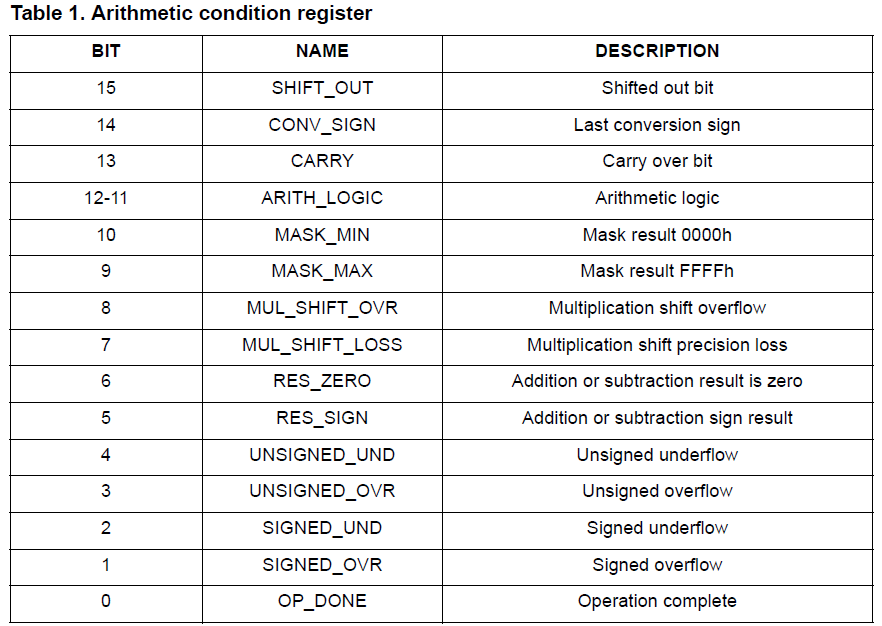

4）运算逻辑状态寄存器（16bit），存储运算过程中的状态，如指示运算完成、有符号运算的上下溢出、无符号运算的上下溢出、加减法正负号指示位、进位等，具体在PT2000SWUG.pdf的2.2.1章节详细说明，应该不难，熟读资料可以理解，不赘述。

5）运算逻辑内核

        主要完成加减法、乘法、逻辑运算、移位等，PT2000SWUG.pdf（NXP官网可下载）的2.2章节详细说明。

6）指令解码器

主要完成指令的解码，基本可执行以下四种：

a.直接跳转

b.有条件跳转

c.子程序执行

d.等待状态

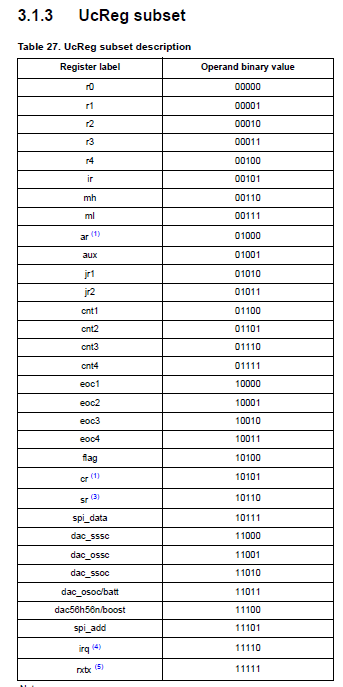

关于寄存器关键字在以下，还有上文未提到的辅助寄存器、4个计数器（cnt1~cnt4）和4个结束计数器（eoc1~eoc4）等

2、start管理

主要提供如下功能：

1）对start硬线输入信号消抖

2）转换为内部的gen_start（产生start信号）、start_latch（锁存start信号）

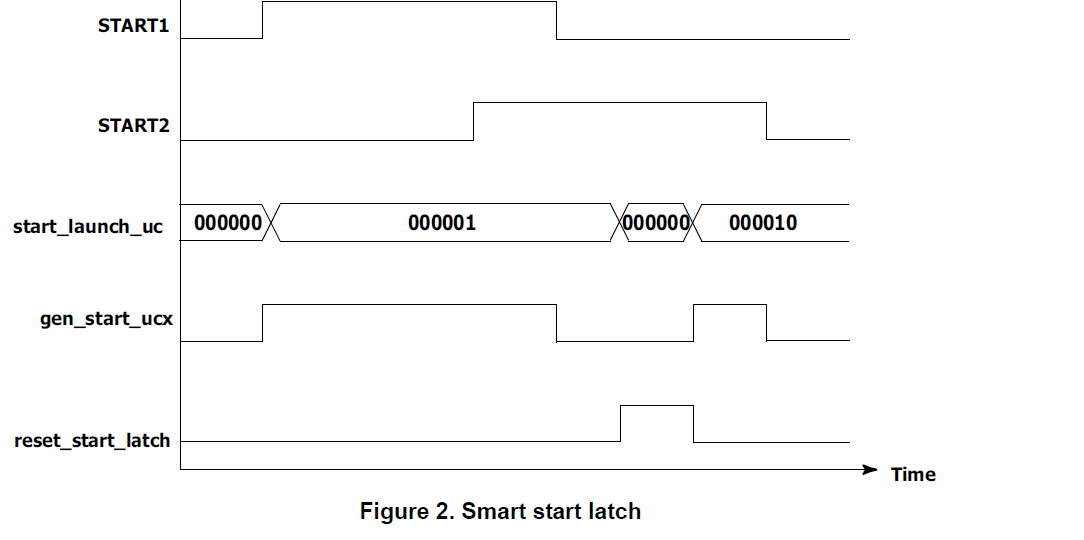

3）管理smart latch模式

主要原理是start1和start2同时来信号时，必须发送reset_start_latch后start2方能gen_start信号，理解为避免同一个bank的start1和start2同时工作。

3、等待指令

等待指令只要有以下3个，这些也是常用到。

等待表（就是满足什么条件做什么事情，一般为满足条件跳转到哪段微码执行，基本就是跳转）仅有6个可使用，如下：

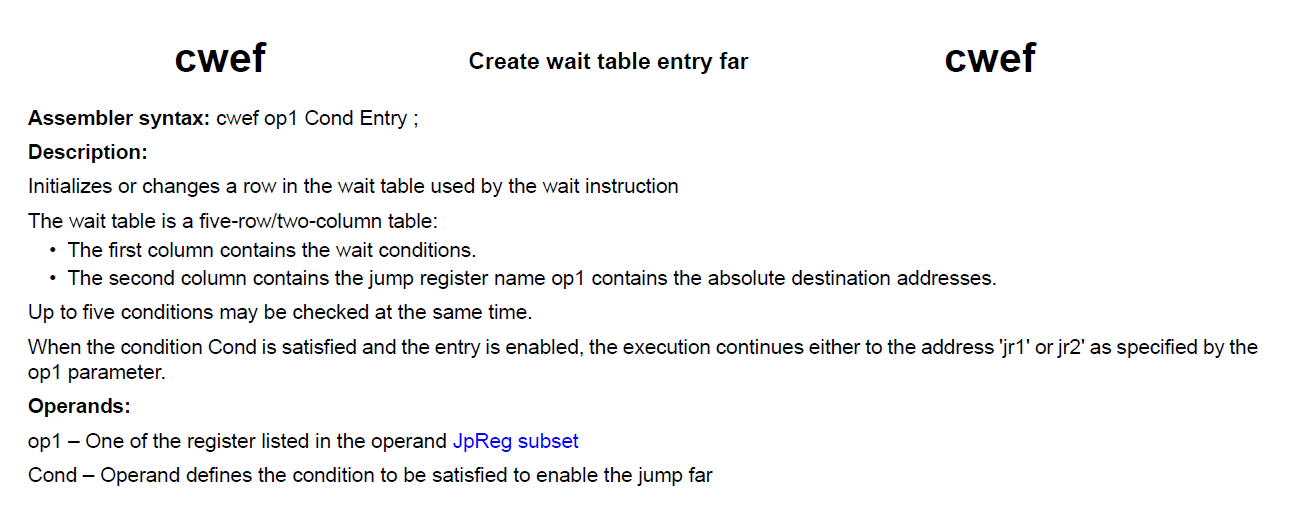

1）cwef指令

创建等待表

注意：仅为等待表的创建，程序是不执行什么具体任务的。如要执行可使用wait rowx，就是等待等待表满足条件跳转到指定位置的微码执行）

主要有三个参数

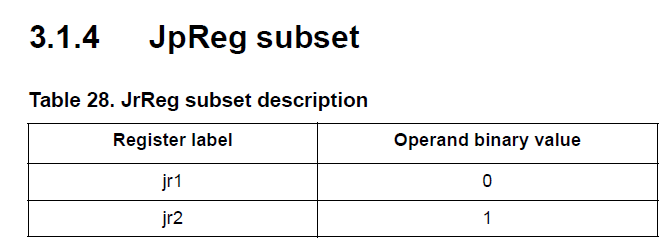

a.op1,可选只有jr1和jr2寄存器（跳转寄存器1和2），意味者满足条件后跳转到jr1或jr2里存的入口地址对应的代码运行。

b.cond

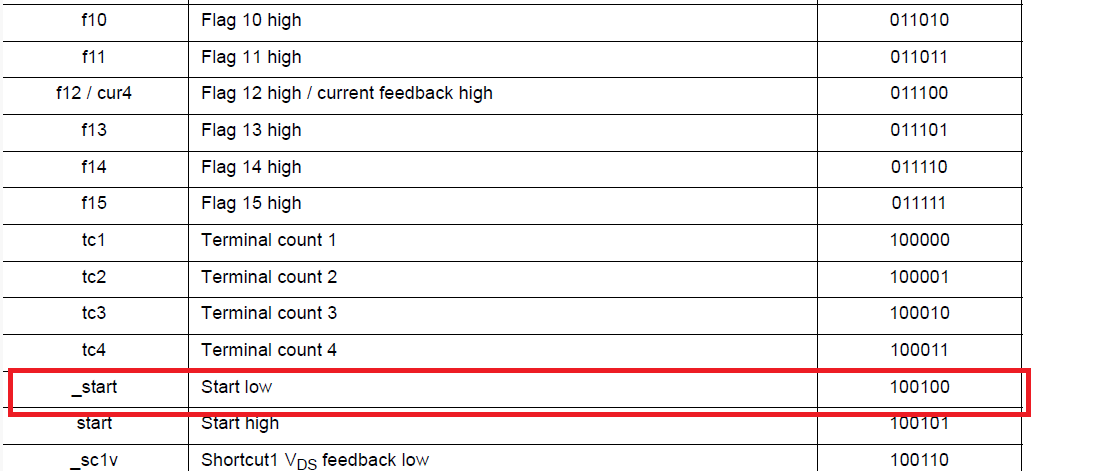

条件参数有很多，举例如设为 _start表示满足start为低电平时候跳转到jr1或jr2存的入口地址对应的微码行运行。

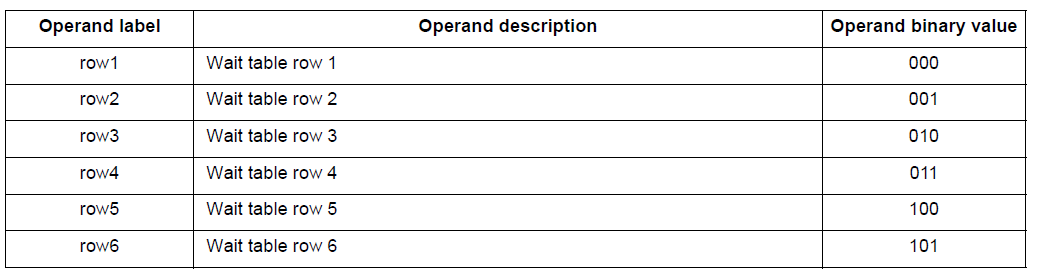

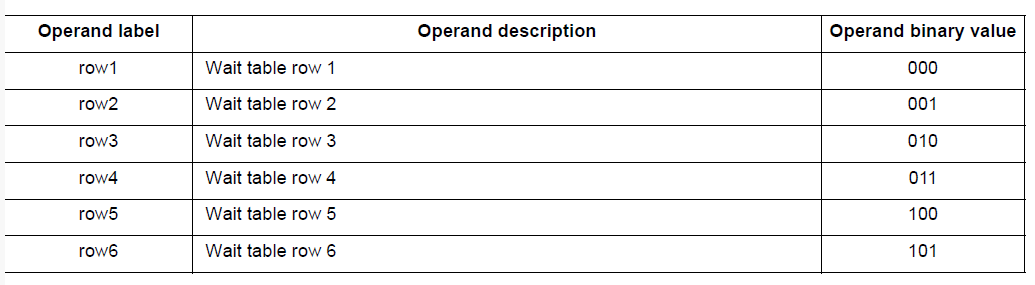

c.Entry

就是把上面的设置放下面的哪个row

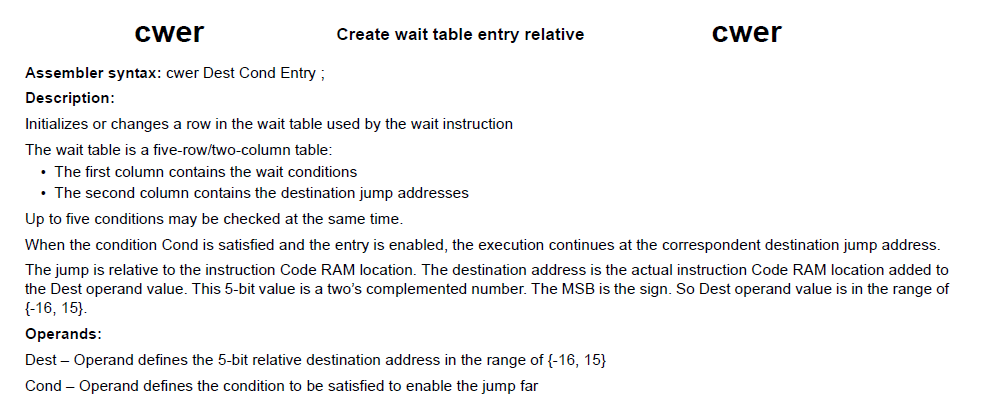

2）cwer指令

和cwef指令的区别只有第1个参数由op1(jr1或jr2）换成了dest（目标）。

dest可以是微码里编程的文字标签（此文字标签IDE编译器自动分配入口地址）

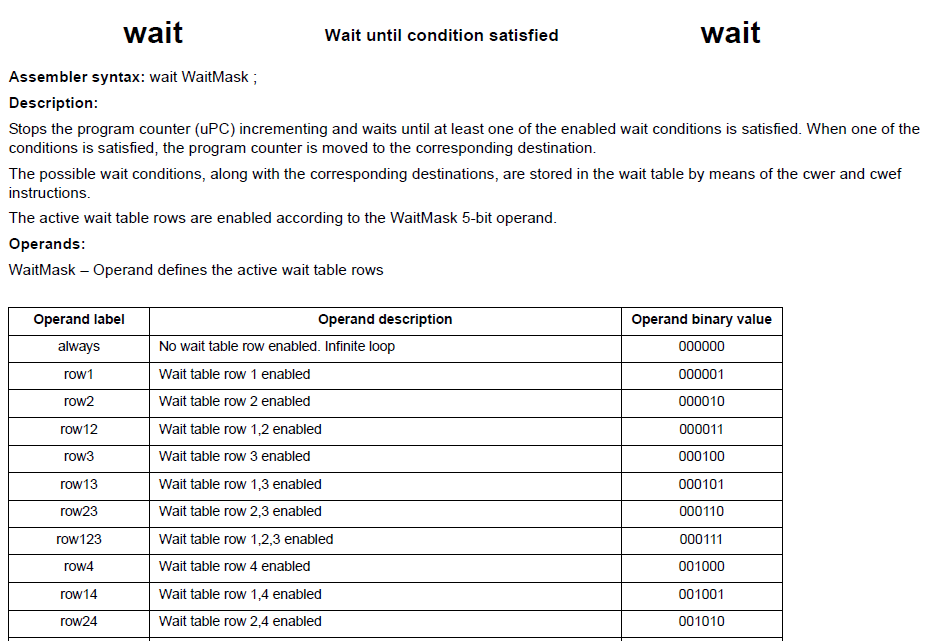

3）wait指令

wait指令需与cwef或cwer配合使用。就是cwef或cwer创建了等待表（即rowx）后，使用wait rowx去触发等待表运行。

4、子程序指令

子程序跳转指令有3个

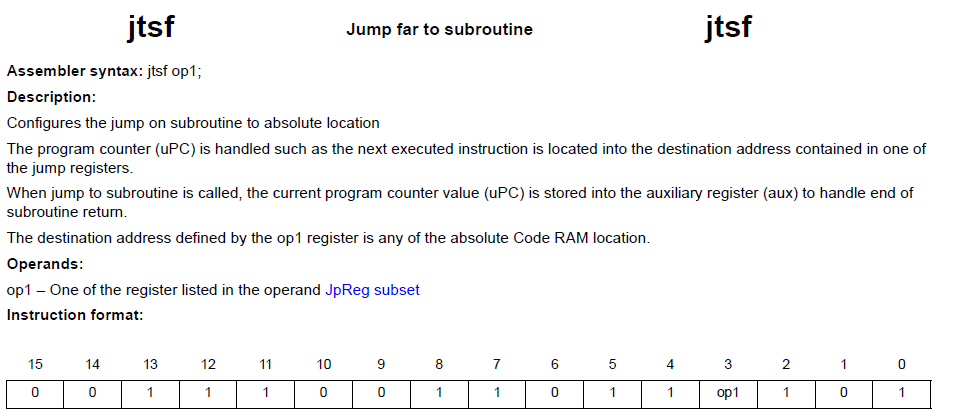

1）jtsf

就是跳转到op1（即jr1或jr2）里存的入口地址对应的微码

2）jtsr

就是跳转到dest里存的入口地址（可以是行标签编译后的地址）对应的微码

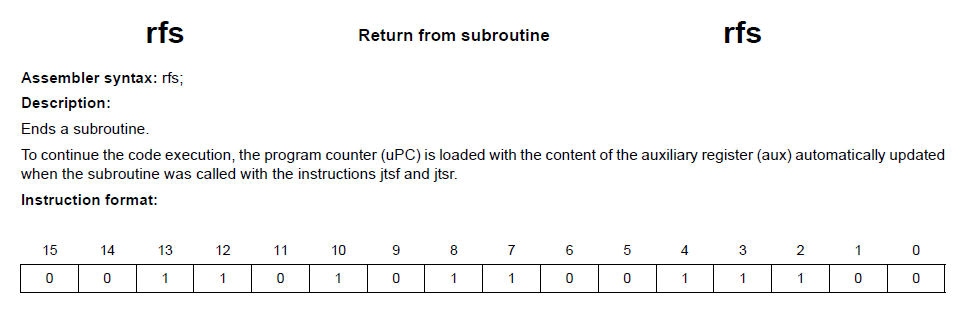

3）rfs

从子程序里返回到辅助寄存器存的入口地址对应的微码

未完待续
