LVDS系列31：Xilinx 7系 ADC LVDS接口参考设计(二)

 ADC接口：
许多ADC使用LVDS接口进行通信，使用一个或多个LVDS接口将数字数据传输给FPGA。

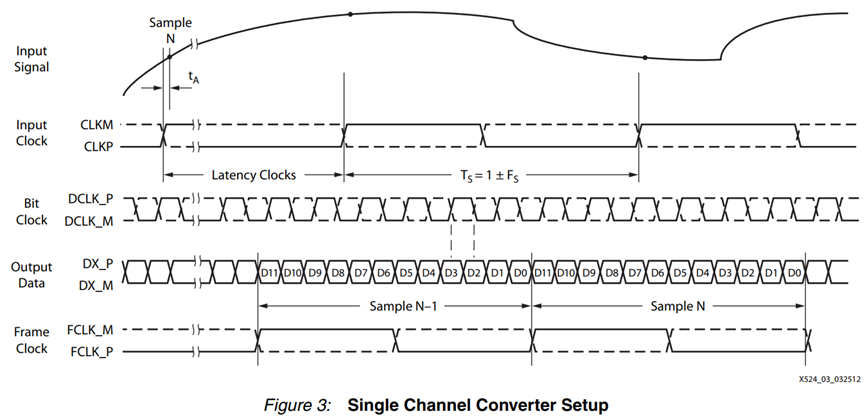

下图显示了模拟输入信号Input Signal、输入时钟Input Clock、位时钟Bit Clock、帧时钟Frame Clock、输出数据Output Data。
模拟信号在输入ADC后，经过一定延时转换为数字格式，并给到ADC输出端。其中下图模拟信号被转换为具有12位ADC分辨率的串行数据流从ADC输出端输出，与高速位时钟和用于同步的帧时钟一起提供给FPGA。

帧时钟FCLK，是ADC采样时钟的数字化和相移版本，也就是上图的用于采集Input signal输入信号的采样时钟Input Clock；
FCLK与串行数据相位对齐，一个采样时钟采样到的ADC串行化的12bit数据，都会放在一个FCLK周期中，FPGA就需要根据FCLK来判断哪12个bit的串行数据，属于同一个12bit ADC数据；
高速位时钟DCLK则是相位提前90度，时钟边沿对齐到高速串行数据的每个bit的中心位置；

ADC提供一个或多个数据通道，一般一个差分数据通道，对应到一个ADC转换器，但也会有一个转换器对应多个差分数据通道，和一个差分数据通道对应多个转换器的情况出现，有一些ADC能够配置不同的输出数据结构；
下面指的1线模式，指1个转换器对应1个数据通道，2线模式，指1个转换器对应2个数据通道，其中转换器的数量一般对应ADC模拟信号输入的通道数量，差分数据通道数量则是对应连接到FPGA或其他处理设备的LVDS的数据通道数量；

DCLK的频率由ADC的分辨率、采样率、差分数据通道和转换器的对应关系决定的，一个ADC一般只有一个DCLK和一个FCLK，所有差分数据通道在ADC输出时，都会与这一个DCLK和FCLK同步；

LVDS I/O的最大速度由DCLK在FPGA逻辑或者ISERDESE2能支持的最大工作频率来设定；
如16位ADC，1线DDR模式，150Ms/s：
比特率为：16150=2.4Gb/s；
由于使用DDR模式，则：
比特时钟速率为：16150/2 = 1.2GHz；
可以看到这个16位150M采样率的ADC，如果只使用1个数据通道传输数据，需要1.2GHz的高速bit时钟，这个速度对于FPGA来说太高了，无法实现，那么解决方案则是，使用2线模式或是更多线模式，一个转换器对应2个或更多个数据通道；

16位ADC，2线DDR模式，150Ms/s：
比特时钟速率为：16*150/2/2 = 600MHz，
600MHz的时钟，在FPGA中的实现相比如1200MHz的时钟的实现就具有了可行性；

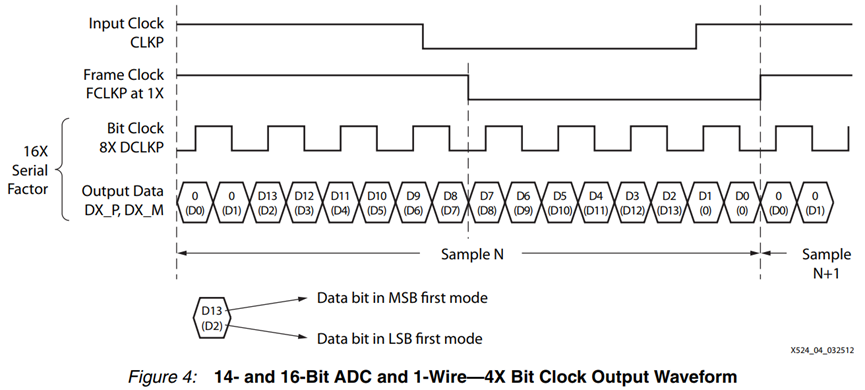

下图是14位和16位ADC在1线模式下的输出时序图：

上图时序中，16位和14位两种数据结构，使用的实现相同的时序，一个输入时钟Input Clock对应一个帧时钟FCLK，一个FCLK时钟周期下有8个Bit Clock，使用DDR模式，则1个FCLK能最大传输16个bit数据位，
其中16位则是将这个16bit数据位全部使用，14位则是闲置其中2个bit位；

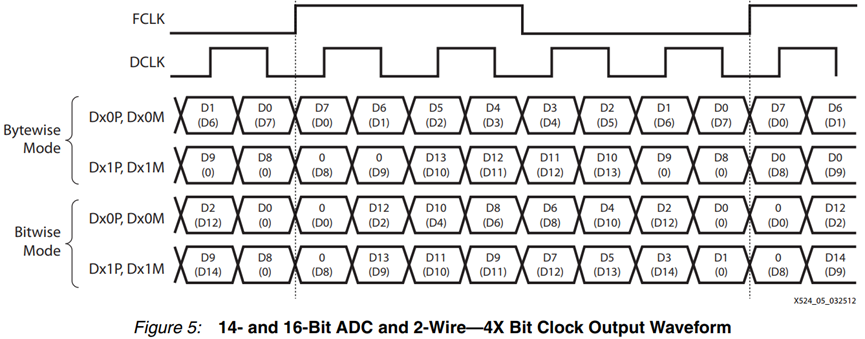

下图是14位和16位ADC在2线模式下的输出时序图：

上图时序，使用2线模式，相比于1线模式，2线模式使用2个差分数据通道传输1个转换器的数据，那么数据速率不变，比特时钟速度相应应该为1线模式的一半，
可以看出，FCLK帧时钟对应ADC的模拟输入采样时钟，所以对比1线模式应该不会变化，那么可以看到此时1个FCLK帧时钟周期下，只有4个DCLK比特时钟周期，可以确定DCLK在2线模式下为1线模式速度的一半；
其中Bytewise Mode和Bitwise Mode则是输出串行数据结构不同；

例如ad9253:

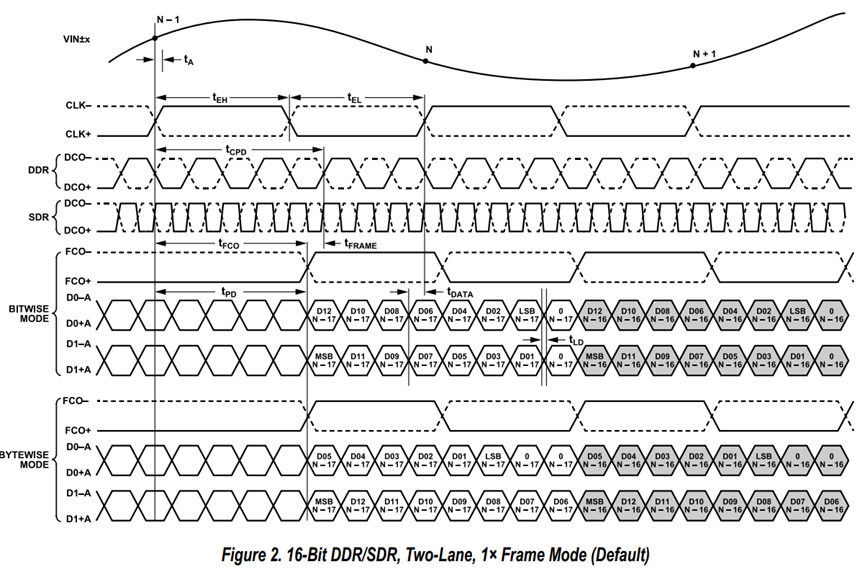

其上电默认时序模式为16位、2线DDR、1帧模式：

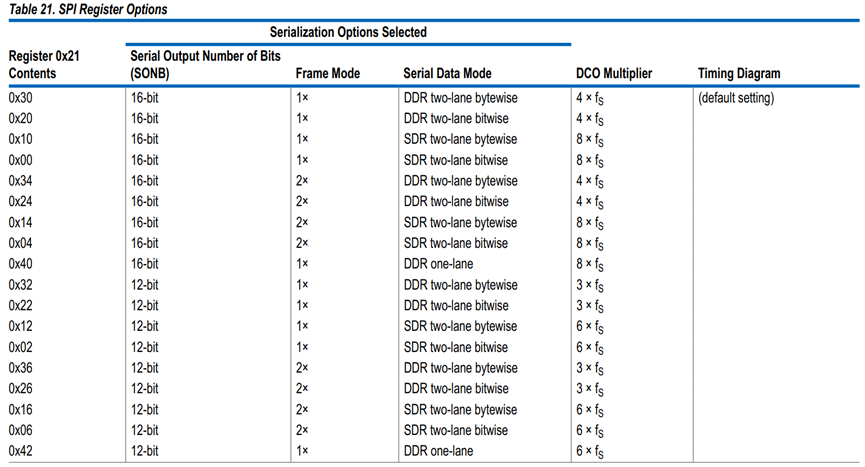

如果想使用ADC的其他模式，也可以使用ADC的SPI接口，配置其对应的时序模式寄存器：

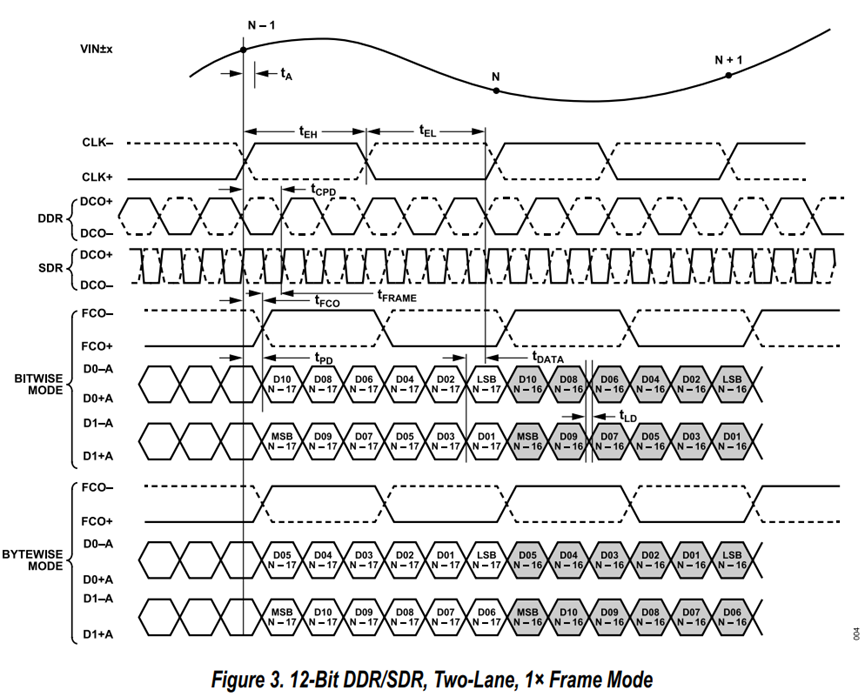

如修改为12位、2线DDR、1帧模式：

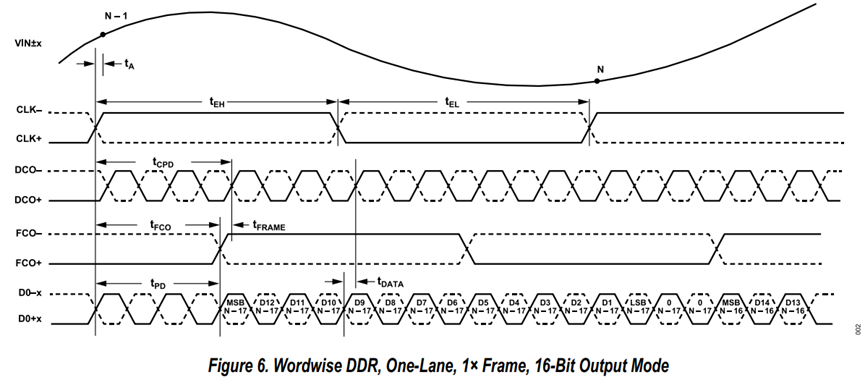

或者修改为16位、1线DDR、1帧模式：
