液态镜头在工业机器视觉检测中的应用

🎯液态镜头在工业视觉检测中的应用

在工业视觉检测场景中，“多规格产品快速对焦”“复杂工件多面检测”“高速产线动态调焦” 一直是效率瓶颈 —— 用传统定焦镜头检测不同高度的零件，需频繁更换镜头或移动相机，单条产线每天停机调焦耗时超 2 小时；检测异形工件时，同一视野内近景与远景细节无法同时清晰，漏检率飙升至 30%；高速流水线（＞60m/min）中，传统镜头对焦速度跟不上产线节奏，导致大量产品 “失焦报废”。而液态镜头的出现，彻底改变了工业视觉检测的 “对焦逻辑”，它无需机械移动即可实现毫秒级焦距切换，完美适配多规格、高动态、复杂形态的检测需求。今天就拆解液态镜头的核心优势，结合 4 大工业场景说明其实际应用，再附上 3 大选型注意点，帮你避开 “适配难、精度差、寿命短” 的坑。

🎯一、先搞懂：液态镜头为什么能 “秒速对焦”？核心是 “无机械变焦原理”

很多人误以为 “液态镜头只是‘装了液体的普通镜头’”，实则其核心突破是 “抛弃机械结构，靠液体形态变化实现对焦”：

传统定焦 / 变焦镜头依赖电机驱动镜片移动来调整焦距，不仅切换速度慢（通常需 50-200ms），还易因机械磨损导致寿命缩短（一般 10 万次切换后精度下降）；而液态镜头通过电润湿效应或压电驱动，改变两种不互溶液体（如油和水）的界面形态 —— 通电后液体界面弯曲成不同曲率的 “液态镜片”，从而实现焦距的快速切换，整个过程无机械摩擦，对焦速度可低至 1-10ms，寿命可达 1 亿次以上。

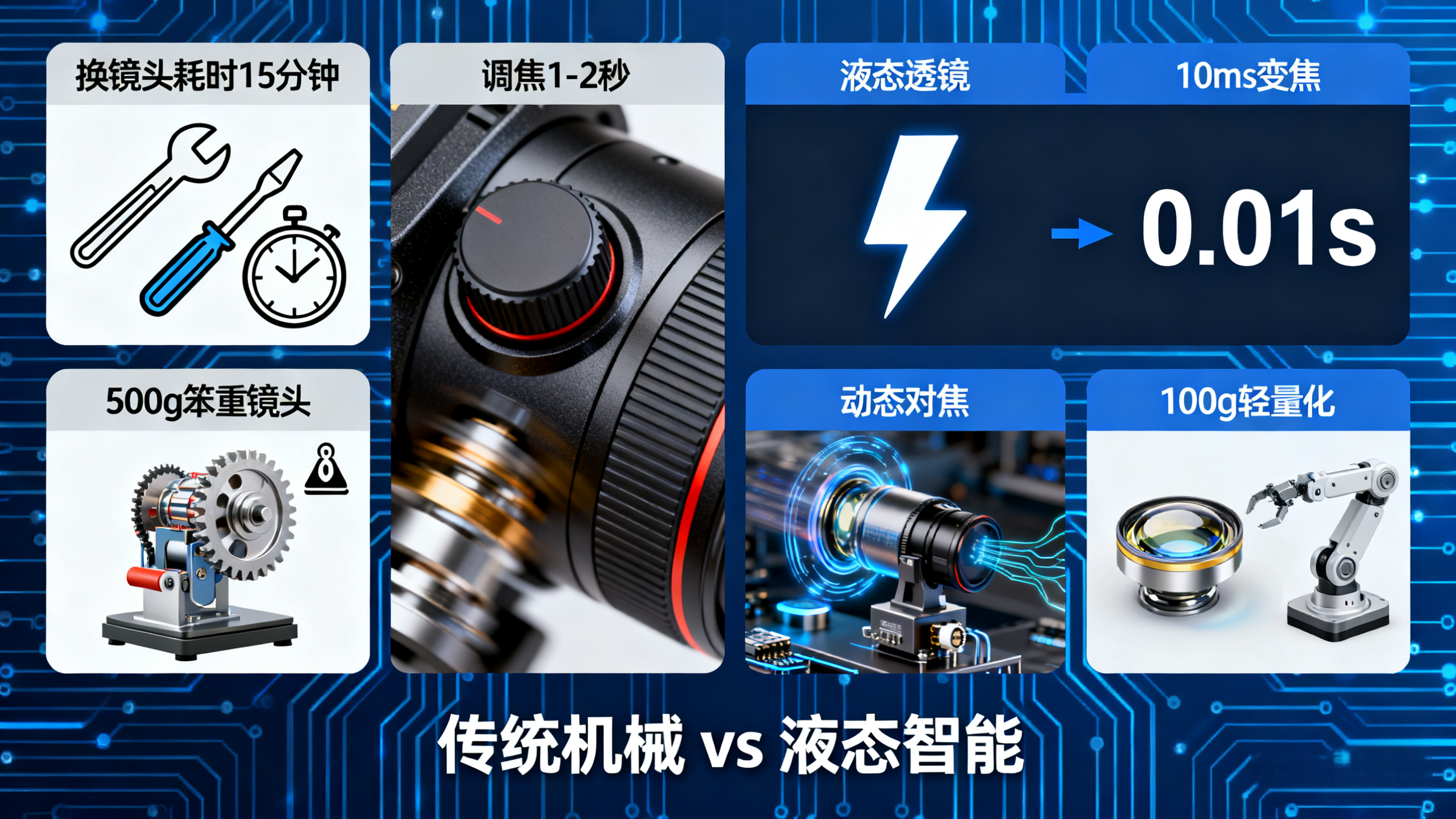

简单说：传统镜头 “靠机械动起来对焦，慢且易坏”，液态镜头 “靠液体变形状对焦，快且耐用”，这是它成为工业高速、多规格检测 “新宠” 的核心原因。

🎯二、液态镜头在工业视觉检测中的 4 大核心应用场景

液态镜头的 “毫秒级调焦”“无机械磨损”“宽焦距范围” 特性，使其在多规格检测、高速产线、复杂工件等场景中优势显著，以下是最典型的 4 类应用：

💥1. 场景 1：多规格产品快速切换检测 —— 无需换镜头，1 秒适配多尺寸

核心需求

工业产线常需检测不同尺寸、不同高度的产品（如同一流水线生产直径 5mm-50mm 的轴承、高度 10mm-80mm 的连接器），传统镜头需停机更换焦距或移动相机，导致效率低下。

液态镜头解决方案

选用宽焦距范围液态镜头（如焦距 8mm-25mm），搭配工业相机与视觉系统，通过预设不同产品的 “对焦参数”，切换产品时系统自动调用对应焦距，无需机械调整。例如某连接器厂检测高度 15mm-60mm 的连接器引脚：

• 痛点：用传统 25mm 定焦镜头，检测不同高度连接器需手动移动相机，每次切换耗时 30 秒，每天切换 50 次，浪费 25 分钟，且移动后需重新校准，易出现精度偏差；

• 落地效果：换用 12mm-24mm 液态镜头，切换产品时 10ms 内完成对焦，无需移动相机，每天节省 25 分钟，校准频率从每切换 10 次 1 次降至每月 1 次，引脚检测精度（±0.01mm）稳定，漏检率从 5% 降至 0.3%。

适配场景

多规格零部件检测（轴承、连接器、螺丝）、多尺寸包装检测（不同高度的食品包装盒、不同直径的瓶罐）、柔性生产线（频繁切换产品型号的产线）。

💥2. 场景 2：高速流水线动态对焦检测 —— 跟得上 60m/min 产线，不丢帧不模糊

核心需求

高速流水线（如锂电池极片检测、手机屏幕模组组装线）速度常达 30-100m/min，产品快速移动中需实时对焦，传统镜头对焦速度慢（＞50ms），易出现 “产品已过，对焦未完成” 的失焦问题。

液态镜头解决方案

选用高速响应液态镜头（对焦速度≤5ms），配合高帧率工业相机（≥200fps），通过视觉系统实时追踪产品位置，动态调整焦距。例如某锂电池厂检测速度 60m/min 的极片：

• 痛点：用传统变焦镜头，极片移动速度快，对焦滞后导致 3% 的极片因成像模糊漏检，每天报废极片超 2000 片，损失超 1 万元；

• 落地效果：换用对焦速度 3ms 的液态镜头，配合 240fps 相机，实时追踪极片动态对焦，极片漏检率降至 0.2%，每天减少报废 1800 片，年节省成本 324 万元，且无机械磨损，镜头寿命从传统镜头的 1 年延长至 3 年。

适配场景

高速流水线检测（锂电池极片、薄膜、手机屏幕模组）、动态追踪检测（传送带移动的工件、旋转的瓶盖）、高节拍生产（每分钟检测＞100 个产品的产线）。

💥3. 场景 3：复杂异形工件多面同步检测 —— 同一视野，近景远景都清晰

核心需求

异形工件（如汽车零部件、医疗器械）常存在 “高低差大”“多面需同时检测” 的情况（如检测带凸起的汽车传感器，需同时看清顶部平面与侧面凹槽），传统定焦镜头景深有限，同一视野内近景清晰则远景模糊，需多次拍摄，效率低。

液态镜头解决方案

选用大景深液态镜头（结合电子景深合成技术），通过快速切换不同焦距拍摄同一工件，再合成 “全景深清晰图像”，实现一次拍摄覆盖多面检测。例如某汽车传感器厂检测带凸起的传感器：

• 痛点：用传统 16mm 定焦镜头，一次拍摄仅能看清顶部或侧面，需分 2 次拍摄，检测时间从 0.5 秒 / 个增至 1 秒 / 个，每天检测 8 万件需多耗时 11 小时，且两次拍摄需精准定位，易出现拼接偏差；

• 落地效果：换用 10mm-18mm 液态镜头，100ms 内完成 2 个焦距拍摄并合成全景深图像，检测时间恢复至 0.5 秒 / 个，无需拼接定位，偏差率从 3% 降至 0.1%，每天节省 11 小时检测时间，可多检测 4 万件产品。

适配场景

异形工件检测（汽车传感器、医疗器械、复杂模具）、多面同步检测（带凸起 / 凹槽的零件、组装后的组件）、深腔 / 深孔检测（如零件内部的深孔内壁缺陷）。

💥4. 场景 4：微小零件高精度显微检测 —— 毫秒级切换放大倍率，兼顾效率与精度

核心需求

微小零件（如半导体芯片引脚、微型连接器、电子元件焊点）检测需高放大倍率（如 10-50 倍），且常需切换倍率检测不同精度的细节（如先 10 倍看整体，再 50 倍看焊点），传统显微镜头切换倍率需手动更换物镜，耗时且易碰损零件。

液态镜头解决方案

选用显微级液态镜头（放大倍率 10-60 倍，分辨率≥1.5μm），通过电信号调节焦距实现倍率切换，无需更换物镜。例如某半导体厂检测芯片引脚焊点：

• 痛点：用传统显微镜头，切换 10 倍 - 50 倍倍率需手动拧动物镜，每次耗时 15 秒，且操作时易碰损芯片（每月损耗超 50 片，损失 2.5 万元），倍率切换后需重新校准，精度稳定性差；

• 落地效果：换用 15-50 倍液态显微镜头，3ms 内完成倍率切换，无需手动操作，每月芯片损耗降至 5 片以下，损失减少 90%，焊点检测精度（±0.005mm）稳定，校准频率从每天 1 次降至每周 1 次。

适配场景

微小零件检测（半导体芯片、微型连接器、电子元件焊点）、高精度显微观测（生物医疗零件、精密光学组件）、多倍率切换检测（需兼顾整体与局部细节的微小工件）。

🎯三、液态镜头选型与使用 3 大注意点：避开 “适配错、用不久” 的坑

1. 按 “检测场景选核心参数”，不盲目追求 “高参数”：

• 多规格切换场景：优先看 “焦距范围”（如 8mm-25mm 覆盖多尺寸），其次是 “参数预设数量”（支持≥50 组预设更适配多产品）；

• 高速产线场景：重点看 “对焦速度”（≤5ms 才能跟得上 60m/min 产线），搭配 “高帧率相机”（≥200fps）避免丢帧；

• 微小零件场景：关注 “放大倍率”（10-60 倍）与 “分辨率”（≥1.5μm），确保满足微小细节检测需求；

  （注：无需追求 “全场景参数拉满”，如高速产线无需过度关注显微级分辨率，避免成本浪费）。

1. 按 “环境条件选防护与稳定性”，避免 “寿命短、精度降”：

• 恶劣环境（粉尘、油污、潮湿）：选防护等级 IP65 及以上的液态镜头，镜头表面加防油污涂层（避免液体界面受污染影响对焦）；

• 高温 / 低温场景（＞60℃或＜0℃）：选宽温适配型号（工作温度 - 10℃-70℃），避免温度变化导致液体粘度改变，影响对焦速度；

• 长期高频率使用（每天切换＞1 万次）：确认镜头 “切换寿命”（≥1 亿次），优先选压电驱动式（比电润湿式寿命更长，抗干扰性更强）。

1. 按 “系统兼容性做适配”，避免 “接不上、用不了”：

• 接口匹配：确认液态镜头的控制接口（如 RS232、Ethernet）与视觉系统一致，部分型号需专用驱动，提前与供应商确认是否支持主流视觉软件（如 Halcon、VisionPro）；

• 光源适配：液态镜头对光源稳定性要求较高，避免强光直射或光源频繁闪烁（会影响液体界面稳定性），建议搭配恒流光源；

• 校准与维护：定期（如每月 1 次）用标准靶板校准焦距精度，避免长期使用导致的参数漂移；清洁镜头时用专用镜头纸，禁止用酒精等溶剂（可能损坏液体密封层）。

🎯总结：液态镜头 —— 工业视觉检测 “柔性化、高速化” 的关键

液态镜头的核心价值，在于用 “无机械变焦” 解决了工业检测的 “效率与精度矛盾”：多规格场景无需换镜头，高速场景跟得上节奏，复杂工件一次拍清，微小零件精准检测。选镜头前，先明确 “检测场景（多规格 / 高速 / 复杂 / 微小）、环境条件（温度 / 防护）、系统兼容性”，再对号入座，就能让工业视觉检测从 “频繁停机、精度波动” 转向 “高效稳定、柔性适配”。
