USB——UVC简介

一、什么是UVC？

        USB UVC（USB Video Class，USB视频类）是一种由USB-IF（USB Implementers Forum）制定的标准协议，用于规范USB视频采集设备（如摄像头、视频采集卡等）与主机之间的通信方式。其核心目标是实现即插即用（Plug-and-Play），无需安装额外驱动程序，即可在Windows、macOS、Linux、Android等主流操作系统上识别和使用视频设备。

二、UVC的特点

• 标准化协议：定义了视频格式、传输方式、控制命令等，确保不同厂商设备间的兼容性。

• 即插即用：操作系统内置通用UVC驱动，设备接入后自动识别并创建视频节点（如 /dev/video0）。

• 支持多种格式：包括MJPEG、YUV、H.264等，适应不同带宽和画质需求。

• 双向通信：

  • Video Control (VC) Interface：用于控制设备参数（如亮度、对比度、分辨率等）。

  • Video Stream (VS) Interface：用于传输视频数据流。

三、UVC设备拓扑结构（逻辑模型）

UVC协议将设备抽象为多个功能单元：

单元名称	功能说明
输入端子 (IT)	数据源入口，如图像传感器
处理单元 (PU)	控制图像属性，如曝光、白平衡
选择器单元 (SU)	多路输入选择（如有多个传感器）
输出端子 (OT)	数据输出口，连接USB端点

这种结构使主机可通过标准接口灵活控制不同硬件配置。

四、UVC数据传输机制

UVC支持两种主要的USB传输方式：

传输方式	特点	应用场景
等时传输（Isochronous）	实时性强，固定带宽，允许少量丢包	视频会议、直播等实时场景
批量传输（Bulk）	高可靠性，带宽动态分配，无丢包	图像采集、非实时传输

五、操作系统支持

• Linux：内核自带 uvcvideo 驱动，支持 V4L2（Video4Linux2）框架，可通过 /dev/videoX 节点访问。

• Windows：内置UVC驱动，支持 DirectShow 和 Media Foundation。

• Android：需支持USB Host模式，内核启用UVC驱动后，可通过相机API或NDK访问。

六、典型应用场景

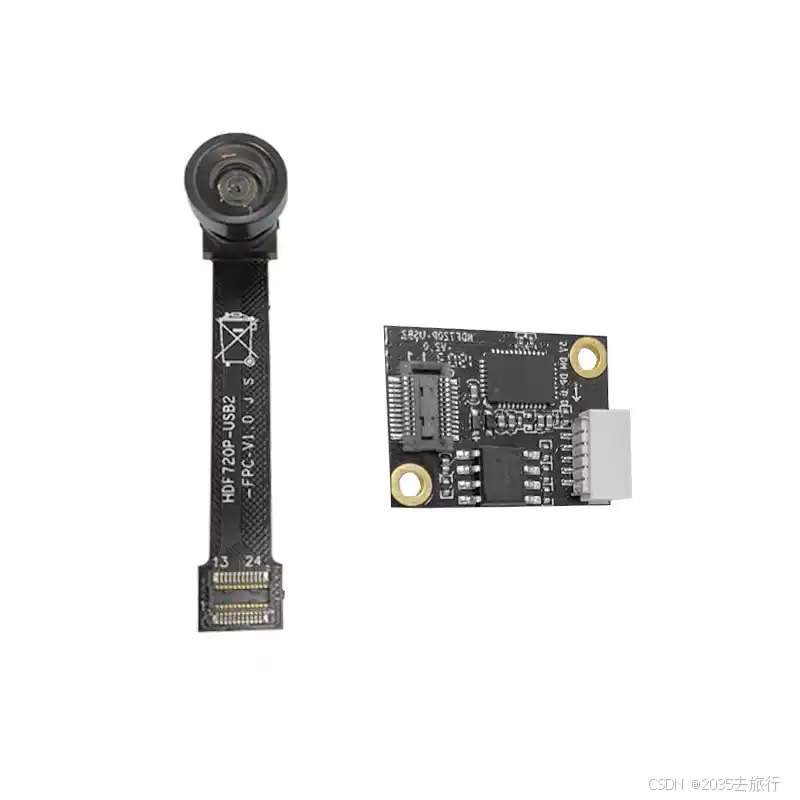

• USB摄像头（Webcam）

• 工业相机

• 视频采集卡（HDMI转USB）

• 智能手机USB摄像头模式

• 远程会议、直播、在线教育等

七、开发与调试建议

• 使用 v4l2-ctl --list-devices 查看设备节点

• 使用 lsusb 查看VID/PID确认设备类型

• 使用 ffmpeg -f v4l2 -i /dev/video0 output.mp4 测试视频采集

• 若需RAW格式传输，需自定义格式或使用YUV封装

综上，USB UVC是现代视频设备互联互通的基础协议，极大简化了设备使用与开发流程，是跨平台视频采集的核心标准。
