楼宇自控 DDC 系统 + IBMS 智能化集成系统：构建建筑智慧运营双核心

news 2025/10/16 6:15:54

在建筑智能化从 “分散控制” 向 “全局协同” 升级的过程中，楼宇自控 DDC 系统（直接数字控制系统）与 IBMS 智能化集成系统（建筑智能化管理系统）形成了 “硬件执行 + 软件决策” 的黄金组合。DDC 作为建筑机电设备的 “本地控制终端”，承担着实时采集数据、精准执行指令的核心职能；IBMS 则作为 “全局智慧中枢”，整合全楼宇子系统数据，实现跨系统联动与智能决策。两者的深度融合，打破了 “设备控制孤立化、管理决策经验化” 的瓶颈，为商业综合体、智慧医院、高端写字楼等各类建筑提供 “高效、节能、安全” 的全生命周期运营解决方案。

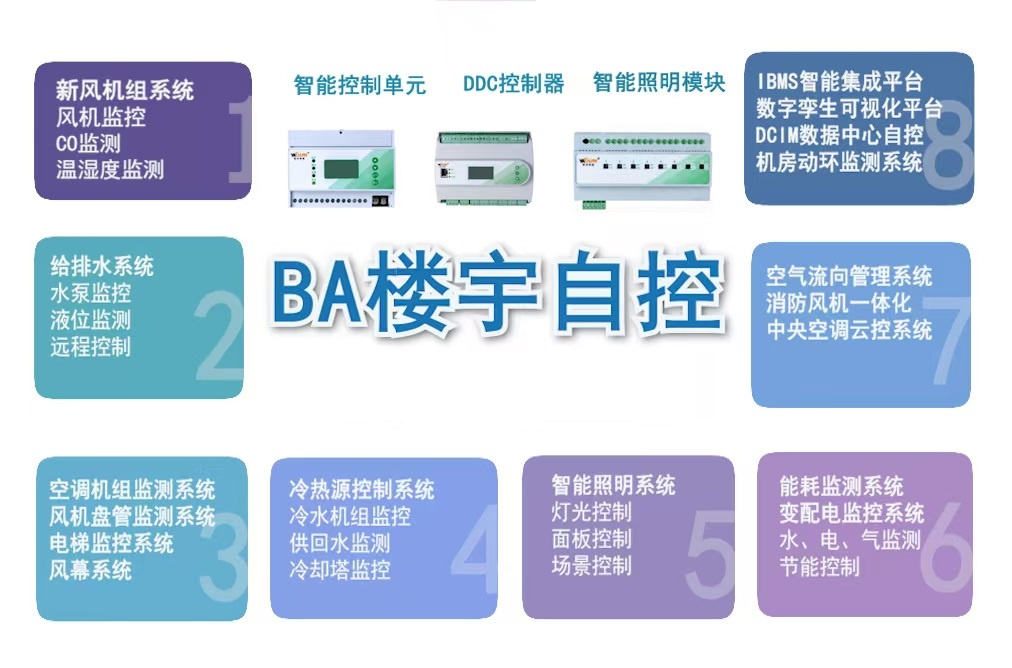

亚川科技20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统解决方案！

一、核心认知：DDC 与 IBMS 的定位与协同逻辑

建筑智能化的本质是 “让设备按需运行、让管理有据可依”，DDC 与 IBMS 的角色分工明确且互补，共同构成智慧建筑的 “双核心”：

系统角色

核心定位

关键价值

典型场景职责

DDC 系统

设备控制层 “执行终端”

实时采集数据、精准执行指令、本地化容错

调节空调水阀开度以稳定室温、监测水泵电流避免过载、断网时维持基础控制

IBMS 系统

全局管理层 “智慧大脑”

整合多系统数据、实现跨系统联动、智能决策优化

分析全楼能耗数据生成节能策略、火灾时联动 DDC 关闭新风阀、预判设备故障并派单

协同逻辑：DDC 系统是 IBMS 的 “数据来源与执行手脚”—— 通过传感器采集的温湿度、压力、电流等数据，为 IBMS 提供实时设备状态依据；IBMS 则是 DDC 的 “决策中枢与优化向导”—— 基于全局数据生成的控制策略（如 “下班时段降低空调负荷”），通过标准化接口下发至 DDC 执行，同时接收 DDC 反馈的执行结果，形成 “决策 - 执行 - 反馈” 的闭环。

二、楼宇自控 DDC 系统：建筑设备的 “精准控制专家”

DDC 系统作为楼宇自控的 “硬件核心”，通过分布式控制器与现场设备联动，实现对机电系统的精细化、本地化控制，是保障建筑设备稳定运行的基础。

1. 系统架构：分布式控制，兼顾可靠性与灵活性

DDC 系统采用 “中央监控站 + 区域 DDC 控制器 + 现场传感器 / 执行器” 三层架构，核心特点是 “分散控制、集中管理”，避免单点故障影响全局：

中央监控站：部署在建筑运维中心，通过专业软件（如 Johnson Controls Metasys、Siemens Desigo）实时显示各 DDC 控制器的运行状态（如 “1# 空调机组 DDC：运行正常，当前室温 24℃”），支持手动下发控制指令（如 “将 3 楼会议室空调温度设定为 22℃”），同时存储历史数据（保留≥1 年），用于能耗分析与故障追溯；
区域 DDC 控制器：按 “楼层 / 功能区” 部署（如 “写字楼 1-5 层 DDC、商场东区 DDC”），具备独立运算与控制能力 —— 即使与中央监控站断网，仍可按预设逻辑（如 “断网后维持当前室温 ±1℃”）运行，保障核心设备不中断；
现场传感器 / 执行器：DDC 的 “感知与操作器官”—— 传感器（温湿度、压力、流量、CO₂浓度）实时采集环境与设备数据，精度可达 ±0.3℃（温湿度）、±1% FS（压力）；执行器（风阀、水阀、变频器）接收 DDC 指令，精准调节设备运行参数（如风阀开度从 30% 调至 50%），响应时间≤5 秒。

2. 核心功能：聚焦设备的 “精准控制与安全保护”

DDC 系统的功能设计围绕 “设备稳定运行、能耗合理控制” 展开，核心应用场景覆盖建筑主要机电系统：

（1）暖通空调（HVAC）系统控制

空调机组控制：DDC 通过 “回风温度传感器 + 送风温度传感器” 联动调节水阀 —— 当回风温度高于设定值（如 25℃），自动开大冷水阀，降低送风温度；同时结合 CO₂浓度传感器，当会议室 CO₂浓度＞800ppm 时，提升新风阀开度，保障室内空气质量；
冷热源系统控制：根据建筑冷负荷（通过供回水温差、流量计算），DDC 自动启停冷水机组与水泵，例如冷负荷降至 50% 时，关闭 1 台定频冷机，仅保留 1 台变频冷机运行，避免 “大马拉小车”；冬季则联动锅炉与换热器，维持热水供水温度稳定（如 50±2℃）；
风机盘管控制：写字楼办公室风机盘管配备独立 DDC 模块，支持 “本地温控器 + 远程控制”—— 员工可通过温控器调节风速与温度，下班时段 IBMS 指令 DDC 关闭风机盘管，实现分户节能。

（2）给排水系统控制

水箱液位控制：高位水箱安装液位传感器，DDC 实时监测液位 —— 当液位低于 20%（补水阈值），自动启动补水泵；高于 80%（满水阈值），关闭补水泵，避免溢水或缺水；
污水泵控制：地下车库污水井安装液位变送器，液位高于 70% 时，DDC 启动污水泵；液位低于 30% 时，关闭污水泵，同时监测水泵运行电流，超额定值 10% 时自动停机保护，防止设备烧毁。

（3）供配电与照明系统控制

配电回路监测：DDC 通过电流互感器、电压传感器监测重要配电回路（如空调机组、电梯）的电流、电压、功率，当电压波动超 ±5% 时，推送告警至中央监控站，提醒运维人员检查；
公共区域照明控制：商场走廊、写字楼大堂照明由 DDC 联动光照传感器与时间控制器 —— 白天光照强度＞500lux 时，自动关闭部分灯具；夜间 22:00 后，仅保留应急照明，降低能耗。

（4）本地化容错与故障保护

DDC 的核心优势之一是 “断网不宕机”—— 当与中央监控站或 IBMS 通信中断时，自动切换至 “本地控制模式”：

空调机组维持当前送风温度 ±1℃；
给排水系统按液位阈值正常启停水泵；
设备故障时（如水泵过载），立即停机并记录故障代码，待通信恢复后同步至 IBMS，确保建筑基础功能不受影响。

三、IBMS 智能化集成系统：建筑运营的 “全局智慧中枢”

IBMS 系统通过整合 DDC、安防、消防、能耗管理等多子系统数据，打破 “信息孤岛”，实现 “全局监控、智能联动、决策优化”，是建筑智能化从 “控制” 向 “管理” 升级的核心。

1. 系统架构：全链路数据整合，支撑智能决策

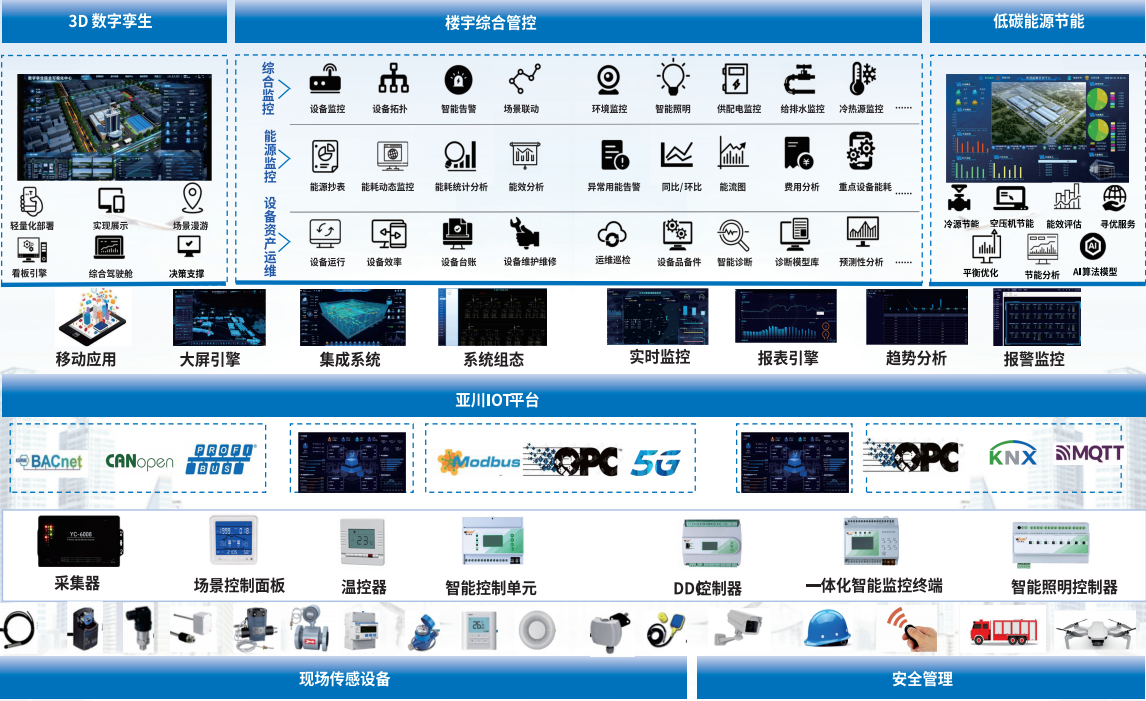

IBMS 采用 “数据中台 + 应用平台 + 展示终端” 三层架构，核心是实现多系统数据的标准化与协同化：

数据中台：通过标准化接口（如 BACnet、Modbus、OPC UA、API）接入 DDC 系统、消防系统（FAS）、安防系统（CCTV、门禁）、能耗管理系统等 10 + 类子系统数据，完成数据清洗（过滤异常值）、标准化（统一数据格式）与存储（时序数据库存设备数据、关系数据库存业务数据），确保数据准确率≥99.5%；
应用平台：部署 “设备管理、能耗分析、应急联动、运维工单” 四大核心模块，基于 AI 算法实现故障预判、能耗优化、场景联动等高级功能 —— 例如通过分析 DDC 采集的水泵振动数据，预判轴承磨损故障；
展示终端：包括运维中心大屏（可视化展示全楼运行状态）、移动端 APP（运维人员实时接收告警）、管理后台（管理人员查看能耗报表），满足不同角色的使用需求。

2. 核心功能：从 “数据集成” 到 “价值创造”

IBMS 的价值不仅是 “看数据”，更是 “用数据”，通过多系统协同为建筑运营创造实际效益：

（1）全楼宇数据可视化与集中监控

全局运行总览：运维大屏以 “建筑 BIM 模型 + 数据仪表盘” 形式，实时展示核心指标 ——DDC 系统设备状态（如 “空调机组运行率 98%、水泵故障 0 台”）、能耗数据（“当前总能耗 800kW，其中空调占 45%”）、安防消防告警（“无紧急事件”），实现 “一屏看全楼”；
分区钻取查询：点击大屏 “商场 5 层”，可穿透查看该区域 DDC 数据（如 “餐饮区当前温度 26℃、排风量 1000m³/h”）、安防数据（“5 层东侧门禁正常”）、能耗数据（“5 层今日能耗 1200kWh”），快速定位问题；
历史数据追溯：支持按 “日 / 周 / 月” 查询 DDC 历史数据（如 “上周空调机组平均 COP 值 3.8”），对比不同时段运行情况，为优化策略提供依据。

（2）跨系统智能联动，提升运营效率与安全性

IBMS 的核心优势是 “打破系统壁垒，实现场景化联动”，典型联动场景包括：

火灾应急联动：当消防系统检测到火灾时，IBMS 立即触发 “火灾应急预案”—— 指令 DDC 关闭火灾区域新风阀、打开排烟阀；联动安防系统开启疏散通道门禁、启动应急照明；通知电梯系统迫降首层；同时通过广播系统播放疏散指令，整个联动过程≤10 秒；
节能场景联动：工作日下班时段（18:00），IBMS 触发 “下班模式”—— 指令 DDC 关闭写字楼办公室空调（仅保留机房空调）、降低公共区域照明亮度至 30%；联动门禁系统锁定非必要区域，避免 “空楼亮灯” 浪费，年节能率可达 20%-30%；
商业综合体客流联动：当安防系统通过摄像头识别商场某楼层客流密度超 3 人 /㎡时，IBMS 指令该区域 DDC 提升空调冷量（从 200kW 增至 250kW）、开大新风阀，同时联动导视系统引导客流至低密区域，提升顾客舒适度。

（3）AI 驱动的智能决策与运维优化

设备故障预判：基于 DDC 采集的设备运行数据（如水泵振动、电机温度、空调 COP 值），IBMS 通过 LSTM 时序模型训练故障预警模型，提前 72 小时预判潜在故障 —— 例如 “冷水机组冷凝器温度每周上升 0.5℃”，预判为 “脏堵风险”，自动生成 “清洗冷凝器” 工单，推送至运维人员，避免故障扩大（故障损失降低 90%）；
能耗智能优化：结合 DDC 能耗数据与建筑使用规律（如写字楼加班情况、商场促销活动），AI 算法生成最优能耗策略 —— 例如 “夏季商场周末促销时，10:00-20:00 提升空调冷量，其余时段降低冷量”，同时对比实际能耗与预测能耗，动态修正策略，某写字楼通过该策略年节省电费超 15 万元；
运维工单自动化：当 DDC 检测到 “3 楼空调机组送风温度偏差超 2℃” 时，IBMS 自动提取故障信息（位置、类型），生成标准化工单，根据运维人员技能（如 “擅长空调维修”）与位置（“距离 3 楼最近”）自动分配；工单处置完成后，自动闭环并记录，运维效率提升 50%。

四、DDC 与 IBMS 的融合路径：从 “数据互通” 到 “联动闭环”

DDC 与 IBMS 的融合不是简单的 “数据叠加”，而是形成 “感知 - 决策 - 执行 - 反馈” 的全链路闭环，具体路径包括三个层面：

1. 数据层融合：DDC 为 IBMS 提供高质量 “数据源”

DDC 系统采集的实时设备数据（如温湿度、压力、电流）是 IBMS 智能决策的 “基础燃料”—— 例如 IBMS 的能耗分析模块需依赖 DDC 的分项能耗数据（空调、照明、给排水能耗）计算节能潜力；故障预判模块需依赖 DDC 的设备振动、温度数据训练模型；没有 DDC 的精准数据，IBMS 的 “智能” 将成为 “无源之水”。

数据传输保障：采用 “边缘计算 + 云端协同” 模式 ——DDC 控制器本地预处理数据（如过滤传感器误触发信号），通过 BACnet/IP 协议将有效数据上传至 IBMS 数据中台，传输延迟≤1 秒，确保数据实时性。

2. 控制层融合：IBMS 为 DDC 提供 “全局优化指令”

IBMS 基于全局需求（如节能目标、应急事件）向 DDC 下发优化控制指令，避免 DDC 仅按 “本地逻辑” 运行导致的资源浪费：

日常节能场景：IBMS 分析全楼能耗数据，发现 “写字楼 10 层空调能耗高于其他楼层 15%”，指令该楼层 DDC 降低空调水阀开度（从 80% 调至 60%），同时提升新风利用率，1 周后能耗降至平均水平；
应急场景：医院 ICU 区域 DDC 原本按 “室温 24℃” 运行，当 IBMS 接收到 “ICU 有高热患者” 的医疗系统数据时，立即指令 DDC 将室温下调至 22℃，保障患者舒适。

3. 反馈层融合：形成 “决策 - 执行 - 评估” 的闭环

IBMS 下发指令后，通过 DDC 采集的执行结果数据，评估决策有效性，持续优化策略：

例如 IBMS 指令商场 DDC 将公共区域照明亮度从 100% 调至 70%，2 小时后通过 DDC 的光照传感器数据确认 “亮度满足需求”，同时能耗数据显示 “照明能耗降低 30%”，则将该策略固化为常规模式；
若用户反馈 “亮度不足”，IBMS 立即指令 DDC 回调亮度至 80%，并修正策略（如 “工作日 10:00-16:00 亮度 70%，其余时段 80%”），实现 “动态优化”。

五、典型应用场景：DDC 与 IBMS 融合的实际价值落地

1. 智慧医院：保障医疗安全，兼顾节能

手术室环境控制：DDC 实时监测手术室温湿度（精度 ±0.2℃/±2% RH），IBMS 结合 HIS 系统手术排班数据，提前 1 小时指令 DDC 启动预冷（温度 22℃）、提升洁净度（万级）；手术中，若 DDC 检测到 CO₂浓度升高，自动开大新风阀，IBMS 同步记录数据，用于术后环境分析；
ICU 供电保障：DDC 监测 ICU 医疗设备供电回路电流，当电流突增（如新增监护仪）时，推送告警至 IBMS；IBMS 联动配电系统检查备用电源，同时指令非核心区域 DDC 降低空调负荷，确保 ICU 供电稳定。

2. 商业综合体：提升客流体验，降低运营成本

客流高峰联动：安防系统通过摄像头识别商场周末客流高峰，IBMS 指令 DDC 提升空调冷量（从 300kW 增至 400kW）、开大新风阀（新风量从 10000m³/h 增至 15000m³/h），同时降低非客流区域（如仓库）照明亮度，既提升顾客舒适度，又避免能耗浪费；
夜间运维优化：夜间闭店后，IBMS 指令 DDC 关闭大部分空调与照明，仅保留应急系统；同时通过 DDC 监测设备状态，若某台水泵振动异常，自动生成维修工单，安排次日维修，不影响白天运营。

3. 高端写字楼：优化办公环境，提升管理效率

加班场景联动：当门禁系统检测到某楼层夜间加班人员时，IBMS 指令该区域 DDC 开启部分空调（温度 25℃）、点亮工位照明，其他区域维持节能模式；加班结束后，人员离开 30 分钟，DDC 自动关闭设备；
能耗考核管理：IBMS 按 “楼层 / 租户” 统计 DDC 上传的能耗数据，生成 “月度能耗报表”，租户可通过 APP 查看自身能耗，实现 “按量收费”，同时 IBMS 推送节能建议（如 “某租户空调能耗偏高，建议将温度设定为 26℃”）。

六、实施要点与保障措施

1. 系统选型：兼容性优先，适配建筑需求

DDC 选型：选择支持 BACnet 国际标准协议的控制器（如 Siemens PXC、Johnson Controls FX），确保与 IBMS 无缝对接；核心区域（如医院手术室）选用冗余型 DDC，避免单点故障；
IBMS 选型：优先选择具备 “多协议接入能力 + AI 算法模块” 的平台（如华为 iMaster NCE、阿里物联平台），支持后续子系统扩展（如新增光伏系统）。

2. 施工部署：分阶段推进，减少运营干扰
