Linux C/C++ 学习日记（24）UDP协议的介绍：广播、多播的实现
注：该文用于个人学习记录和知识交流，如有不足，欢迎指点。
一、UDP 协议是什么
UDP 的全称是用户数据报协议（User Datagram Protocol），是 OSI 模型中传输层的重要协议，核心特性可概括为三点：
- 无连接：通信前不需要像 TCP 那样建立 “三次握手”，直接发送数据。
- 不可靠：不保证数据能送达，也不保证送达顺序，丢包后不会自动重传。
- 轻量：头部仅 8 字节（远少于 TCP 的 20 字节），协议本身几乎不占用额外资源。
二、为什么会有 UDP
UDP 的存在是为了弥补 TCP 的 “短板”，因为 TCP 的 “可靠性” 是有代价的，无法满足所有场景需求：
- TCP 需要建立连接、确认数据、重传丢包，会产生连接开销和传输延迟。
- 部分场景对 “实时性” 的需求远高于 “可靠性”，TCP 的延迟会直接影响体验。
- 网络中需要一种 “极简” 的传输方式，用于传递小数据量、对丢失不敏感的信息。
三、它解决了什么问题
UDP 的核心价值是 “放弃部分可靠性，换取速度和效率”，主要解决三类问题：
- 降低传输延迟：无连接、无重传机制，数据能以最快速度从发送方到接收方，适合实时场景。
- 减少资源开销：极简的头部设计和无连接管理，对发送端、接收端的 CPU 和内存占用极低。
- 支持特殊通信：原生支持广播（一对多） 和多播（一组多），而 TCP 仅支持点对点通信。
四、它的应用场景是什么
所有选择 UDP 的场景，核心诉求都是 “实时性优先” 或 “轻量优先”，典型场景包括：
- 实时音视频：如视频通话、直播、语音聊天。偶尔丢包只会导致画面轻微卡顿，不会影响整体流畅度，若用 TCP 会因重传产生明显延迟。
- 在线游戏：如 MOBA 类游戏、射击游戏。游戏数据（如位置、操作）需要毫秒级传输，延迟比丢 1-2 个数据包更影响体验。
- DNS 查询：域名解析（如将 “baidu.com” 转成 IP）仅需传递几十字节的小数据，用 UDP 能瞬间完成，没必要建立 TCP 连接。
- 广播 / 多播：如局域网内的设备发现（如打印机搜索）、IPTV 组播，TCP 无法实现这类 “一对多” 通信。

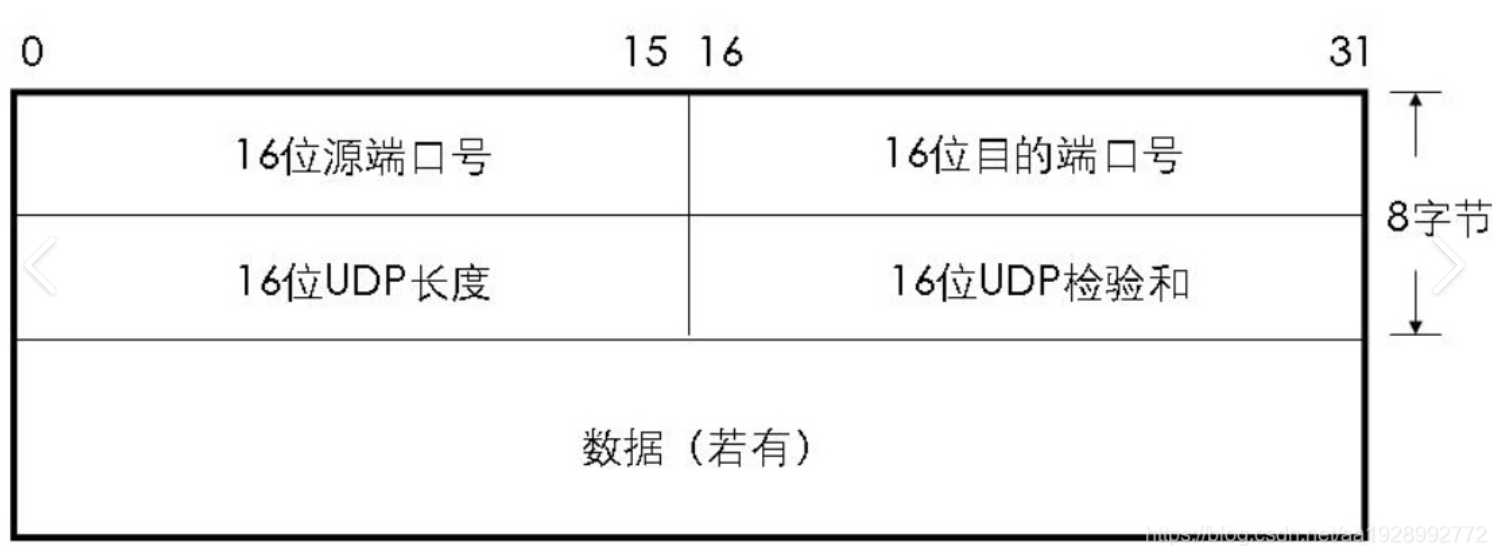

五、UDP协议头（8个字节）
1. 各参数的含义
| 字段名称 | 长度（位） | 含义说明 |
|---|---|---|
| 16 位源端口号 | 16 | 标识发送方应用程序使用的端口。无需回复时可设为 0；需回复时，接收方通过该端口确定回复目标。 |
| 16 位目的端口号 | 16 | 标识接收方应用程序的目标端口，是区分不同应用层协议 / 程序的核心依据（如 DNS 用 53 端口，TFTP 用 69 端口），系统据此将数据交付给正确应用。 |
| 16 位 UDP 长度 | 16 | 表示 UDP 头部 + 数据的总长度（字节）。最小值为 8（仅头部），最大值 65535 字节（受 16 位限制），实际传输受 IP 层 MTU 约束。 |
| 16 位 UDP 检验和 | 16 | 用于检测传输中的比特错误，计算时包含 UDP 头部、数据及含 IP 源 / 目的地址、协议类型的伪头部。校验不一致则丢弃数据报； 设为 0 表示不校验。 |
2. 16位UDP检验和的使用
| 环节 / 步骤 | 具体说明 |
|---|---|
| 步骤 1：构造完整数据块 | 需拼接三部分组成临时数据块（仅用于计算）： - 伪首部（12 字节）：源 IP 地址（32 位）、目的 IP 地址（32 位）、保留字段（8 位，0x00）、协议类型（8 位，UDP 为 0x11）、UDP 总长度（16 位，头部 + 数据总字节数）； - UDP 头部（8 字节）：源端口、目的端口、UDP 长度、检验和（计算时临时设为 0x0000）； - UDP 数据：应用层载荷（可为空）。 |
| 步骤 2：数据块对齐 | 校验和以 16 位（2 字节）为单位计算，需保证总字节数为偶数：若总长度为奇数，在数据末尾补充 1 个字节的 0x00（仅用于计算，不传输）。 |
| 步骤 3：拆分 16 位字序列 | 将对齐后的数据块按 “低地址到高地址” 拆分为连续 16 位 “字”： 例：5 字节数据块 |
| 步骤 4：反码求和（核心） | 1. 逐字相加：所有 16 位字按二进制逐位相加，保留进位； 2. 处理进位：若结果为 17 位，将最高位进位（1）循环加到最低位； 3. 累加所有字，最终得到 16 位 “总和”。 |
| 步骤 5：计算检验和 | 对步骤 4 的 16 位总和取反码（0 变 1、1 变 0），结果即为 16 位 UDP 检验和： 例：总和 0x0269（ |
| 步骤 6：发送与验证 | - 发送方：将检验和填入 UDP 头部 “检验和字段” 并发送； - 接收方：重构数据块（含接收的检验和）， 重复计算（步骤1-5，检验和取发送方传来的：0xFD96）： - 结果为 0xFFFF（16 位全 1）→ 校验通过； - 结果非全 1 → 数据错误，丢弃数据报（上层处理错误）。 |
| 关键特性与注意事项 | 1. 反码求和优势：“进位循环” 特性更易检测单比特 / 多比特连续错误； 2. 协议差异：IPv4 中检验和可选（0x0000 表示不校验），IPv6 强制计算； 3. 伪首部作用：关联 IP 地址和协议类型，确保端到端数据一致性（避免 IP 错误但端口正确的误传）。 |
六、UDP报文传输模式
注意：在UDP报文传输模式中
-
sendto函数一次调用发送的数据，会被封装为一个独立的 UDP 数据报（报文） 发送。UDP 是面向数据报的协议，不会对数据进行拆分或合并，每次sendto调用对应一个完整的 UDP 报文。 -
recvfrom函数一次调用会接收 一个完整的 UDP 报文（即对应一次sendto发送的数据）。如果接收缓冲区大小足够，会完整读取该报文；如果缓冲区不足，可能会截断数据（需注意检查返回值确认实际接收长度）。
需要注意的是，这一特性仅适用于 UDP。如果使用 TCP 协议（基于字节流），send/sendto 和 recv/recvfrom 没有 “报文” 的概念，数据会被视为连续的字节流，多次发送的数据可能被合并，一次接收也可能获取到多次发送的部分数据（取决于底层缓冲区）。
因此，“一次 sendto 对应一个报文，一次 recvfrom 接收一个报文” 是 UDP 协议的典型行为。
七、广播和多播的概念与实现
| 对比维度 | UDP 广播（一对所有） | UDP 多播（一对一组） |
|---|---|---|
| 核心定义 | 向同一局域网内所有设备发送数据，无需提前建立连接 | 向预先加入 “多播组” 的设备发送数据，仅组内设备可接收 |
| 核心要素 | 1. 广播地址（ 全局：255.255.255.255； 子网：如 192.168.1.255） 2. 套接字需开启 | 1. D 类多播地址（范围：224.0.0.0~239.255.255.255，如 239.0.0.1） 2. 依赖 IGMP 协议管理组成员（加入 / 退出） |
| 关键实现步骤 | 1. 创建 UDP 套接字 2. 开启广播权限（ 3. 目标 IP 设为广播地址，指定端口发送 4. 接收方绑定对应端口监听 | 1. 创建 UDP 套接字 2. 接收方通过 3. 发送方目标 IP 设为多播组地址，指定端口发送 4. 路由器通过 IGMP 转发给组内设备 |
| 跨子网能力 | 不支持，路由器默认丢弃广播包，仅局限于本地局域网 | 支持，只要路由器支持 IGMP 协议，可转发多播包到其他子网的多播组设备 |
| 网络带宽占用 | 高，所有局域网设备都会接收数据包，可能造成带宽浪费 | 低，仅多播组内设备接收，无关设备不占用带宽 |
| 关键注意事项 | 1. 仅适用于小数据量传输，避免广播风暴 2. 套接字默认禁止广播，需手动开启权限 | 1. 多播组动态管理，设备可随时加入 / 退出 2. 发送方无需加入多播组，仅接收方需加入 |
| 典型应用场景 | 1. 局域网设备发现（如打印机搜索）2. 本地游戏房间创建通知3. 局域网内简单数据同步 | 1. IPTV / 网络直播（仅订阅用户接收） 2. 实时数据推送（如股票行情、气象数据） |
代码实现：
1.广播
发送端
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>#define BROADCAST_PORT 8888
// 子网广播地址（需根据实际局域网子网修改，例如192.168.1.255）
#define BROADCAST_ADDR "192.168.1.255"int main() {int sockfd;struct sockaddr_in broadcast_addr;char msg[] = "This is a UDP broadcast message!";// 1. 创建UDP套接字（AF_INET：IPv4，SOCK_DGRAM：UDP）if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) {perror("socket creation failed");exit(EXIT_FAILURE);}// 2. 开启广播权限（UDP默认禁止广播，需设置SO_BROADCAST选项）int broadcast_enable = 1;if (setsockopt(sockfd, SOL_SOCKET, SO_BROADCAST, &broadcast_enable, sizeof(broadcast_enable)) < 0) {perror("setsockopt SO_BROADCAST failed");close(sockfd);exit(EXIT_FAILURE);}// 3. 配置广播目标地址（IP+端口）memset(&broadcast_addr, 0, sizeof(broadcast_addr));broadcast_addr.sin_family = AF_INET; // IPv4broadcast_addr.sin_port = htons(BROADCAST_PORT); // 端口转换为网络字节序// 将广播地址字符串转换为网络字节序IPif (inet_pton(AF_INET, BROADCAST_ADDR, &broadcast_addr.sin_addr) <= 0) {perror("invalid broadcast address");close(sockfd);exit(EXIT_FAILURE);}// 4. 循环发送广播消息while (1) {// 发送数据到广播地址ssize_t len = sendto(sockfd, msg, strlen(msg), 0, (struct sockaddr*)&broadcast_addr, sizeof(broadcast_addr));if (len < 0) {perror("sendto failed");close(sockfd);exit(EXIT_FAILURE);}printf("Broadcast sent: %s\n", msg);sleep(2); // 每2秒发送一次}close(sockfd);return 0;
}接收端
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>#define BROADCAST_PORT 8888
#define BUFFER_SIZE 1024int main() {int sockfd;struct sockaddr_in local_addr;struct sockaddr_in sender_addr;socklen_t sender_len = sizeof(sender_addr);char buffer[BUFFER_SIZE];// 1. 创建UDP套接字if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) {perror("socket creation failed");exit(EXIT_FAILURE);}// 2. 配置本地地址（绑定到广播端口，接收所有IP的广播）memset(&local_addr, 0, sizeof(local_addr));local_addr.sin_family = AF_INET;local_addr.sin_addr.s_addr = INADDR_ANY; // 监听所有本地IPlocal_addr.sin_port = htons(BROADCAST_PORT); // 绑定广播端口// 3. 绑定套接字到本地地址（必须绑定端口才能接收对应端口的广播）if (bind(sockfd, (struct sockaddr*)&local_addr, sizeof(local_addr)) < 0) {perror("bind failed");close(sockfd);exit(EXIT_FAILURE);}printf("Waiting for UDP broadcast on port %d...\n", BROADCAST_PORT);// 4. 循环接收广播消息while (1) {// 接收数据（同时获取发送方地址）ssize_t len = recvfrom(sockfd, buffer, BUFFER_SIZE - 1, 0,(struct sockaddr*)&sender_addr, &sender_len);if (len < 0) {perror("recvfrom failed");close(sockfd);exit(EXIT_FAILURE);}buffer[len] = '\0'; // 手动添加字符串结束符// 打印接收的消息和发送方IPprintf("Received from %s:%d: %s\n",inet_ntoa(sender_addr.sin_addr), // 网络字节序IP转字符串ntohs(sender_addr.sin_port), // 网络字节序端口转主机序buffer);}close(sockfd);return 0;
}2. 多播
发送端
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>#define MULTICAST_PORT 9999
// 多播组地址（D类地址，例如239.0.0.1）
#define MULTICAST_GROUP "239.0.0.1"int main() {int sockfd;struct sockaddr_in multicast_addr;char msg[] = "This is a UDP multicast message!";// 1. 创建UDP套接字if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) {perror("socket creation failed");exit(EXIT_FAILURE);}// 2. 配置多播目标地址（IP+端口）memset(&multicast_addr, 0, sizeof(multicast_addr));multicast_addr.sin_family = AF_INET;multicast_addr.sin_port = htons(MULTICAST_PORT);// 多播组地址转换为网络字节序if (inet_pton(AF_INET, MULTICAST_GROUP, &multicast_addr.sin_addr) <= 0) {perror("invalid multicast group address");close(sockfd);exit(EXIT_FAILURE);}// 3. 循环发送多播消息（发送方无需加入多播组）while (1) {ssize_t len = sendto(sockfd, msg, strlen(msg), 0,(struct sockaddr*)&multicast_addr, sizeof(multicast_addr));if (len < 0) {perror("sendto failed");close(sockfd);exit(EXIT_FAILURE);}printf("Multicast sent: %s\n", msg);sleep(2); // 每2秒发送一次}close(sockfd);return 0;
}接收端
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>#define MULTICAST_PORT 9999
#define MULTICAST_GROUP "239.0.0.1"
// 本地网卡IP（需根据实际环境修改，例如192.168.1.100）
#define LOCAL_IP "192.168.1.100"
#define BUFFER_SIZE 1024int main() {int sockfd;struct sockaddr_in local_addr;struct ip_mreq mreq; // 多播组加入请求结构体struct sockaddr_in sender_addr;socklen_t sender_len = sizeof(sender_addr);char buffer[BUFFER_SIZE];// 1. 创建UDP套接字if ((sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0) {perror("socket creation failed");exit(EXIT_FAILURE);}// 2. 配置本地地址（绑定到多播端口）memset(&local_addr, 0, sizeof(local_addr));local_addr.sin_family = AF_INET;local_addr.sin_addr.s_addr = INADDR_ANY; // 监听所有本地IPlocal_addr.sin_port = htons(MULTICAST_PORT);// 3. 绑定套接字到本地端口if (bind(sockfd, (struct sockaddr*)&local_addr, sizeof(local_addr)) < 0) {perror("bind failed");close(sockfd);exit(EXIT_FAILURE);}// 4. 配置多播组加入信息// 设置要加入的多播组地址if (inet_pton(AF_INET, MULTICAST_GROUP, &mreq.imr_multiaddr.s_addr) <= 0) {perror("invalid multicast group");close(sockfd);exit(EXIT_FAILURE);}// 设置本地接口IP（多网卡时需指定，单网卡可用INADDR_ANY）if (inet_pton(AF_INET, LOCAL_IP, &mreq.imr_interface.s_addr) <= 0) {perror("invalid local IP");close(sockfd);exit(EXIT_FAILURE);}// 5. 加入多播组（通过IP_ADD_MEMBERSHIP选项）if (setsockopt(sockfd, IPPROTO_IP, IP_ADD_MEMBERSHIP, &mreq, sizeof(mreq)) < 0) {perror("setsockopt IP_ADD_MEMBERSHIP failed");close(sockfd);exit(EXIT_FAILURE);}printf("Joined multicast group %s, waiting for messages on port %d...\n",MULTICAST_GROUP, MULTICAST_PORT);// 6. 循环接收多播消息while (1) {ssize_t len = recvfrom(sockfd, buffer, BUFFER_SIZE - 1, 0,(struct sockaddr*)&sender_addr, &sender_len);if (len < 0) {perror("recvfrom failed");close(sockfd);exit(EXIT_FAILURE);}buffer[len] = '\0';printf("Received from %s:%d: %s\n",inet_ntoa(sender_addr.sin_addr),ntohs(sender_addr.sin_port),buffer);}// 退出时可离开多播组（实际中程序退出会自动离开）// setsockopt(sockfd, IPPROTO_IP, IP_DROP_MEMBERSHIP, &mreq, sizeof(mreq));close(sockfd);return 0;
}
