双目三维重建-1相机标定

目的

双目系统中存在两个相机，我们希望分别对两个相机进行标定，获取到每个相机的内参和畸变系数，那么我们就需要用相机拍摄一些标定板的图片。

为了同时标定另外一个相机，所以这些标定板的图像我们在另外一个相机也拍摄了

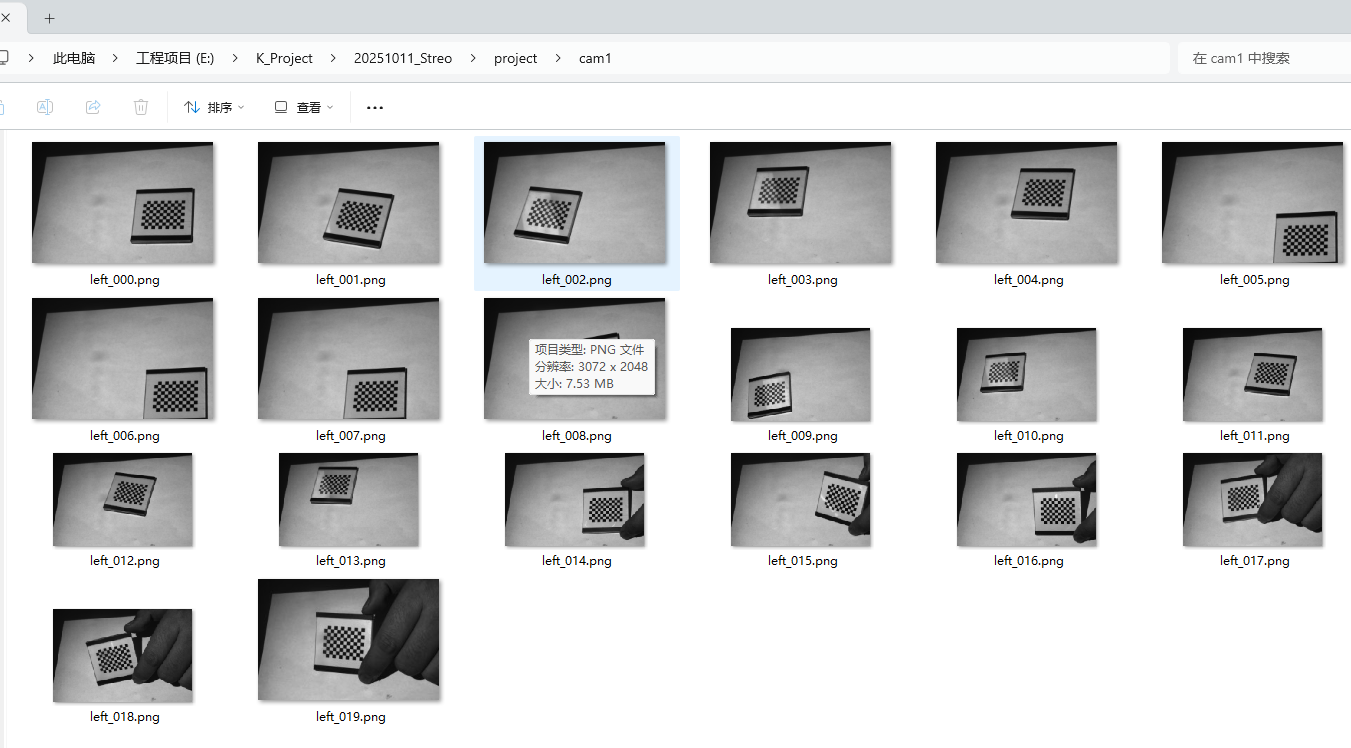

为了称呼简单一点，我们将相机1称呼为左相机

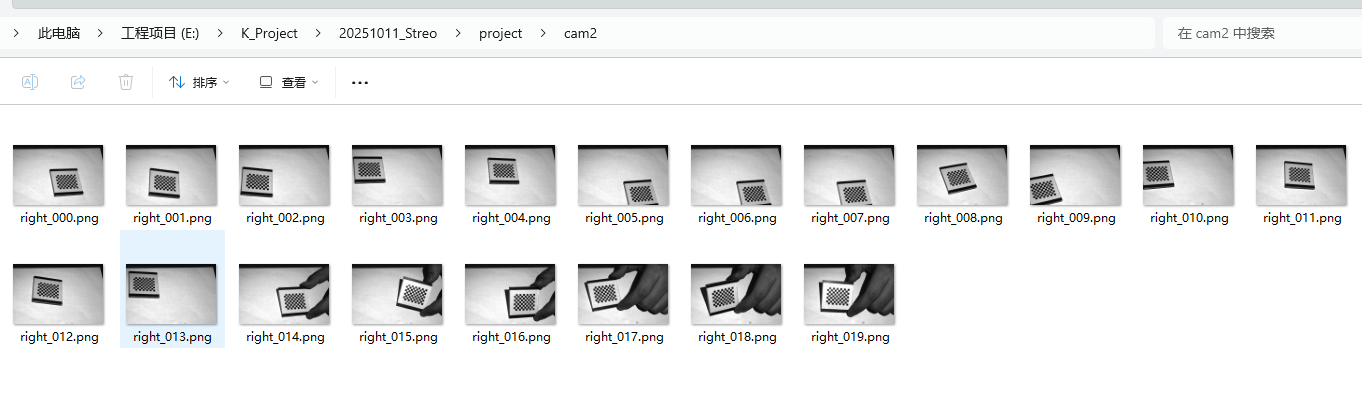

下面是右相机的图片

需要注意的是，两个相机的图片是同时拍的。

也就是说我拿着标定板 放在两个相机前面，然后两个相机同时拍摄了标定板的图片。

开始标定

打开祖传的pycharm设置好环境，然后开始敲代码

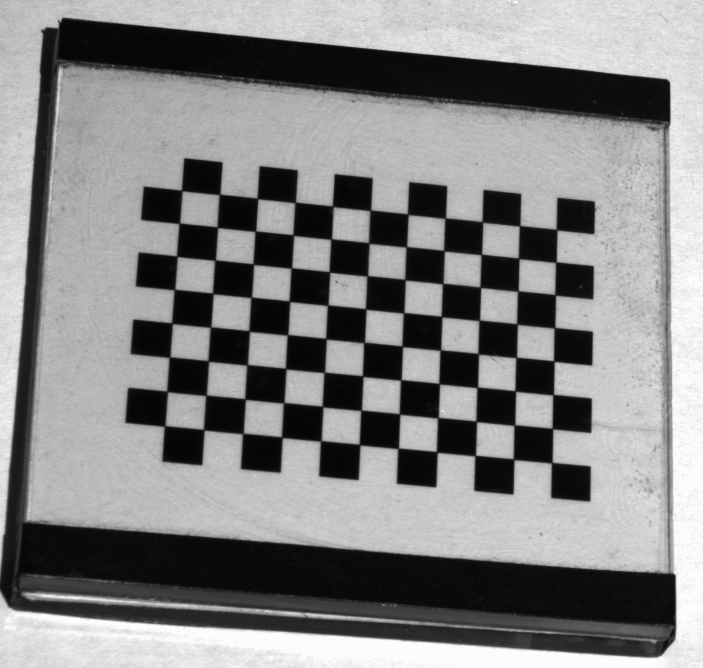

首先看我们用的棋盘格标定板，数一下它的角点，我们用的是11乘8的

准备三维点坐标数据

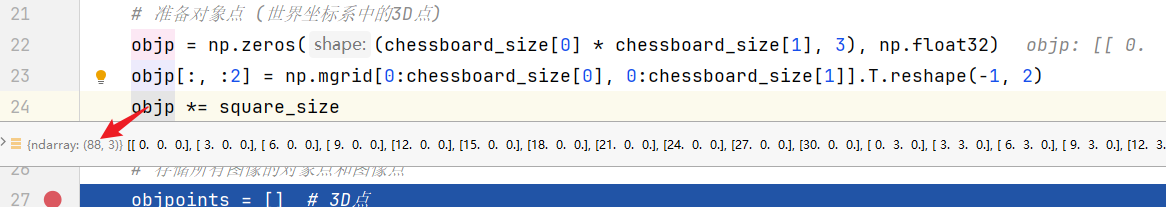

那么我们先把棋盘格标定板上的角点坐标给计算出来（三维点坐标哈，Z统一为0）

得到的三维点数据长这个样子

开始读图片

开始读图片了，我们把图片放在一个文件夹里面，然后用代码把图片读出来

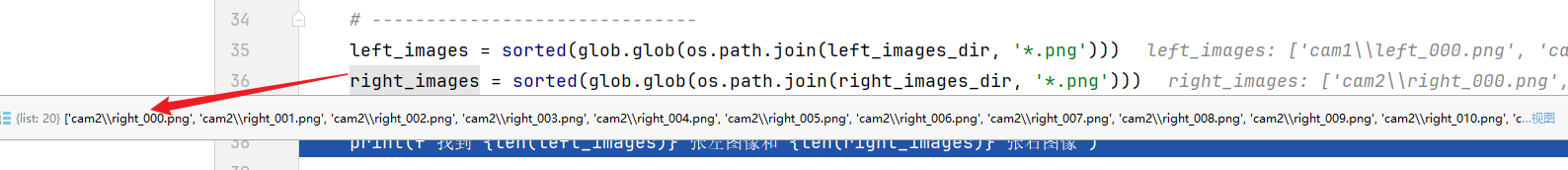

用好glob，走遍天下都不怕

这样图片的路径都加载进来了，等下遍历这个对象获取到路径然后把图片读取进来就可以了

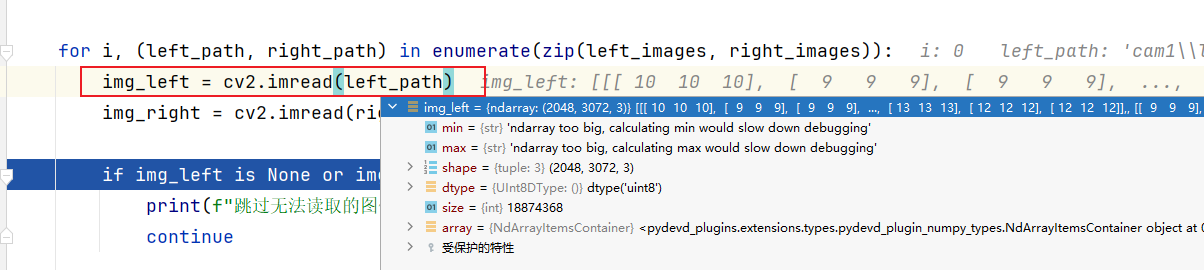

这里开始读图片进来，用的是imread函数

这个函数有个参数需要说一下，第一个参数是图片的路径，第二个参数可以设置灰度拉伸，或者读的彩色图转灰度图，或者保留其位深度啥的，这个参数需要注意

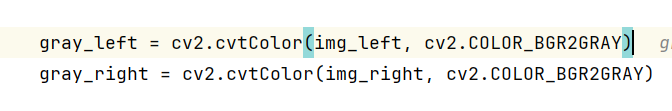

 转灰度图

把读进来的图片转单通道灰度图

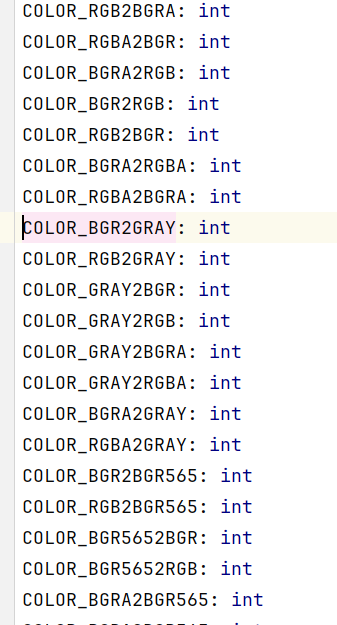

这个函数的第二个参数可选的有很多，常用的就这个

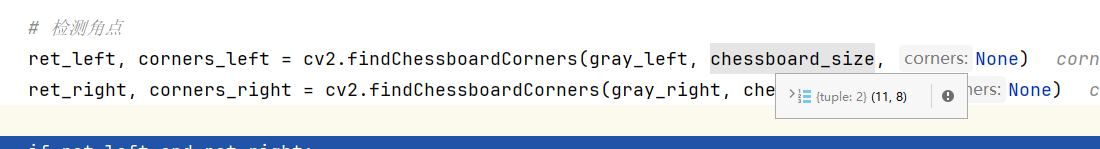

在图片上检测棋盘格的角点

这个函数需要输入棋盘格的尺寸，输错了就找不到角点

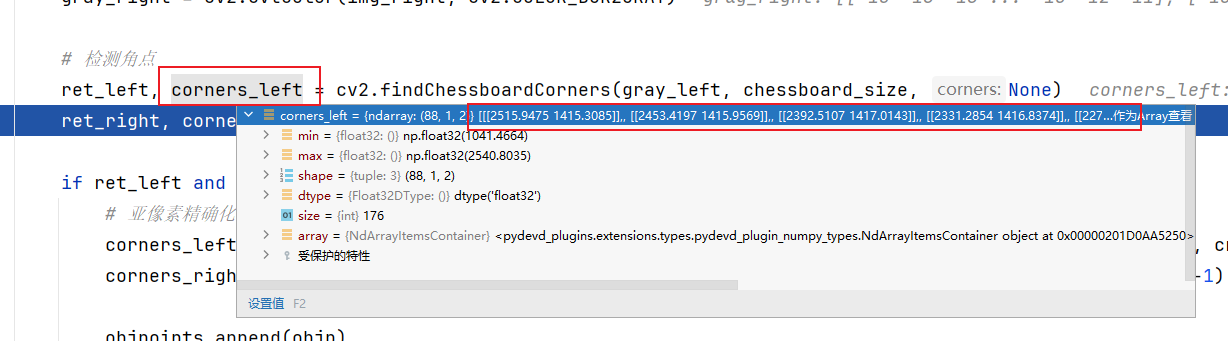

那么执行这个算子之后，会给到我们一堆二维像素点，这个就是代表找到的角点的位置

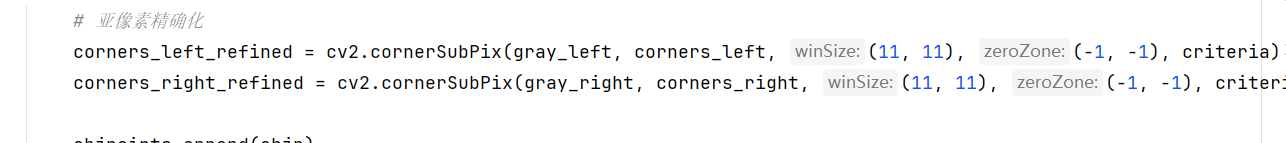

定位到角点，亚像素精确化（可选）

有一个操作就是我们初步定位到角点之后，在找到的角点周围再次定位一个更精确的角点位置，就是这个操作

这个算子第一个参数是输入的图片

第二参数刚才初步找到的角点

第三个参数就是一个窗口宽高，用于在之前找到的角点多大范围内再次确定更加精确的角点

第四个参数其实也是一个窗口宽高，只是这个窗口是用于排除这个精确角点的范围的，也就是这个窗口里面的位置，不考虑精确角点的位置。

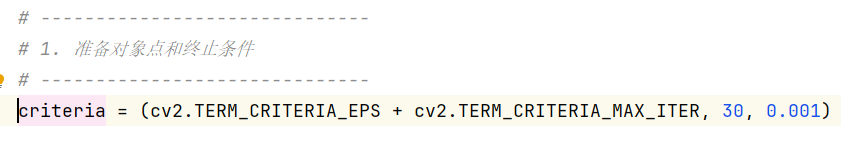

第五个参数是一个终止条件

意思是角点位置相邻两次迭代变化量小于0.001像素或者迭代次数到达30次就停止迭代。

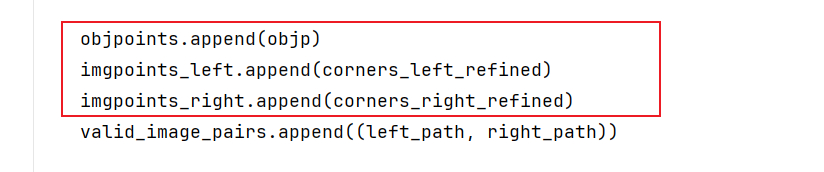

将找到的角点数据收集起来

放在一个集合里面，后续相机标定的时候需要用

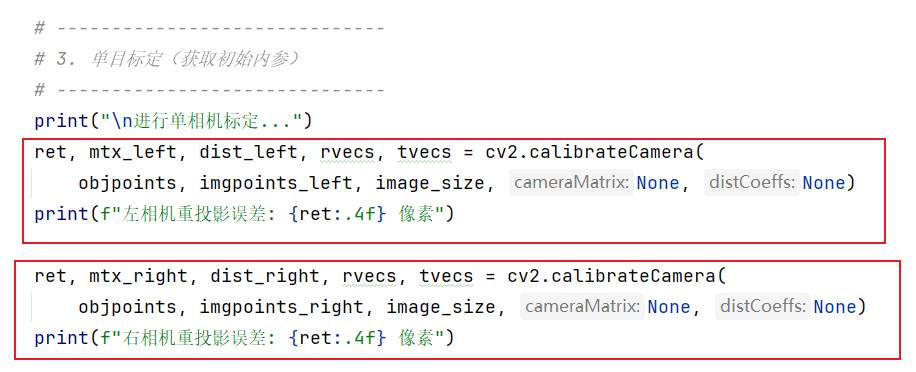

单相机标定

这样就得到了双目系统中每个相机的内参和畸变系数，这些数据保存下来，后面的双目标定流程还会用到。
