引言
本次学习一款温湿度传感器DHT11，学习之前需要具备STM32基础知识以及C语言基础。同时，本次学习我们参考奥松的温湿度模块 DHT11 产品手册进行DHT11的驱动代码编写。

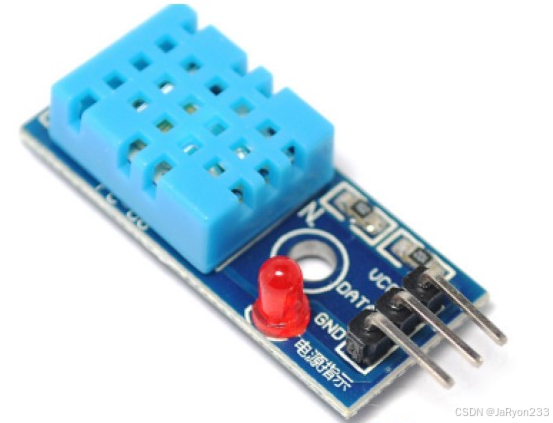

一、DHT11概述
DHT11是一款含有已校准数字信号输出的温湿度 复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容式感湿元件和一个NTC测温元件，并与一个高性能8位单片机相连接。
DHT11温湿度传感器应用广泛，常见于暖通空调、除湿器、农业、冷链仓储、测试及检测设备、消费品、 汽车、自动控制、数据记录器、气象站、家电、湿度调节器、医疗、其他相关湿度检测控制。
DHT11具有成本低、长期稳定、相对湿度和温度测量、品质卓越、超快响应、抗干扰能力强、超长的 信号传输距离、数字信号输出、精确校准等优点。
二、相关参数

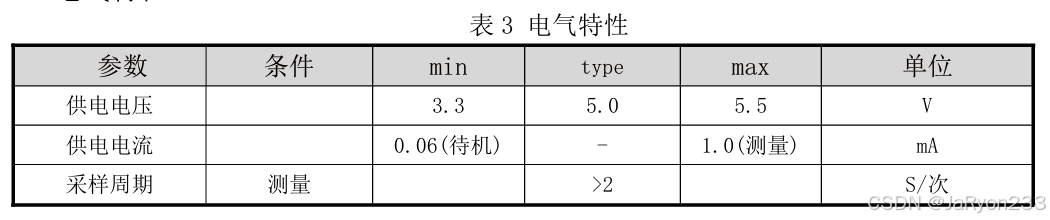

2.1 电气特性
使用时一定要注意DHT11的供电电压范围，尽可能处于给定范围之间，避免电压过低或过高影响测量效果。
2.2 引脚说明
1、VDD供电3.3～5.5VDC
2、DATA串行数据，单总线
3、NC空脚（通常不引出）
4、GND接地，电源负极
2.3 温湿度测试性能

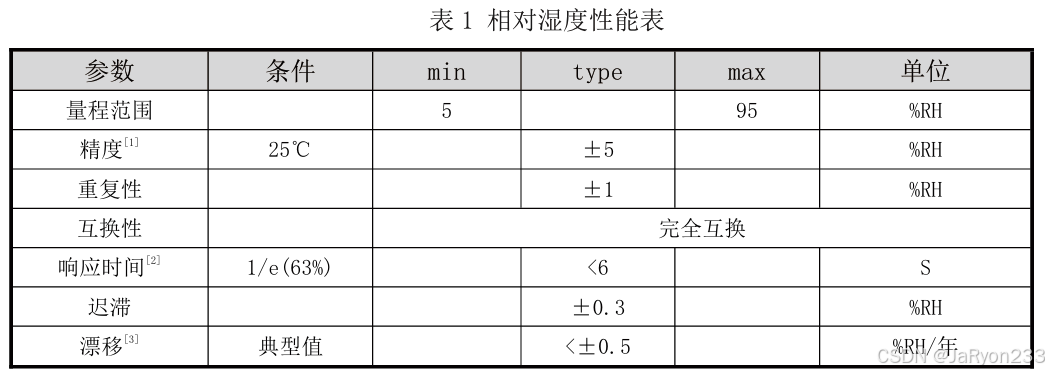

可见，DHT11的相对湿度测量范围是5~95 %RH。其中在温度为25℃时，精度±5 %RH等。

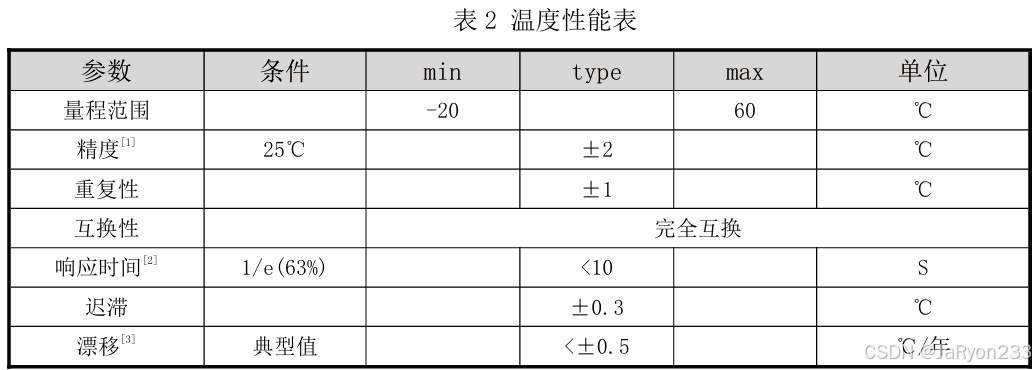

可见，DHT11的温度测量范围是-20~60℃，其中在温度为25℃时，±2℃的浮动范围等。
三、通信方式（单线双向）

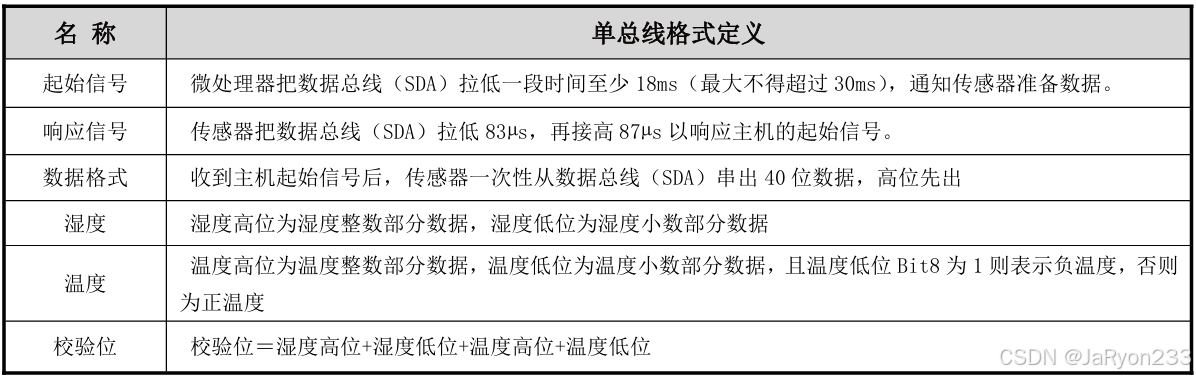

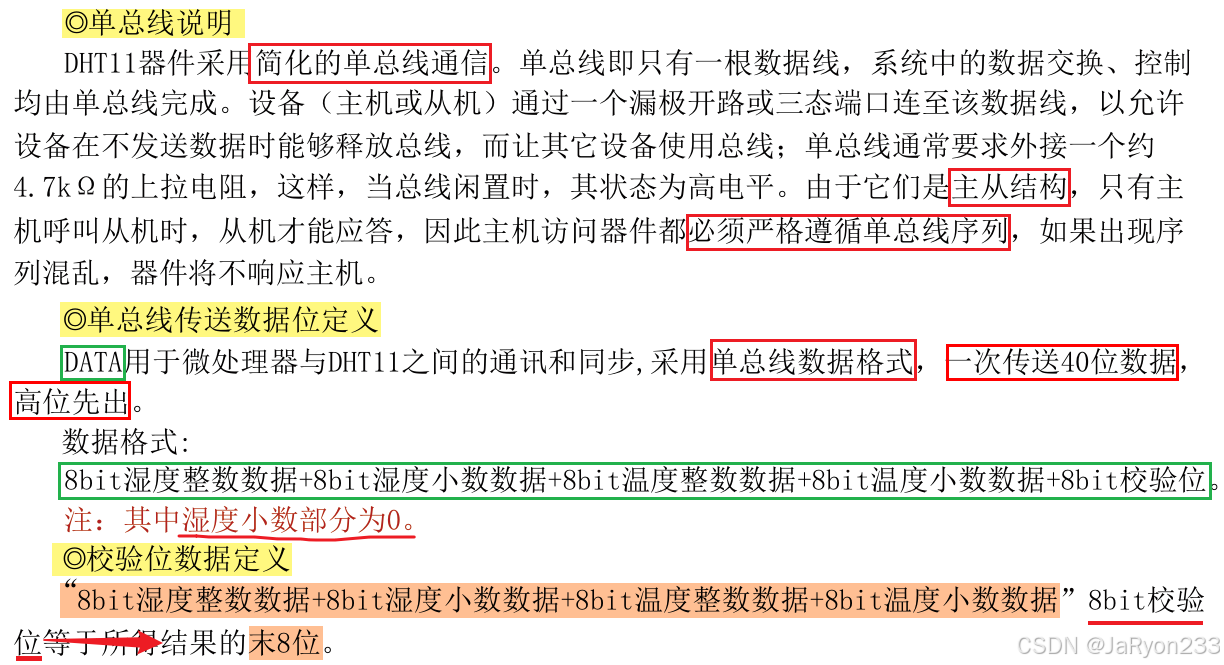

3.1 DHT11简化单总线协议说明
手册上写的已经非常详细了，这里就不再赘述，直接上截图了，相信大家也能理解，如下图所示。

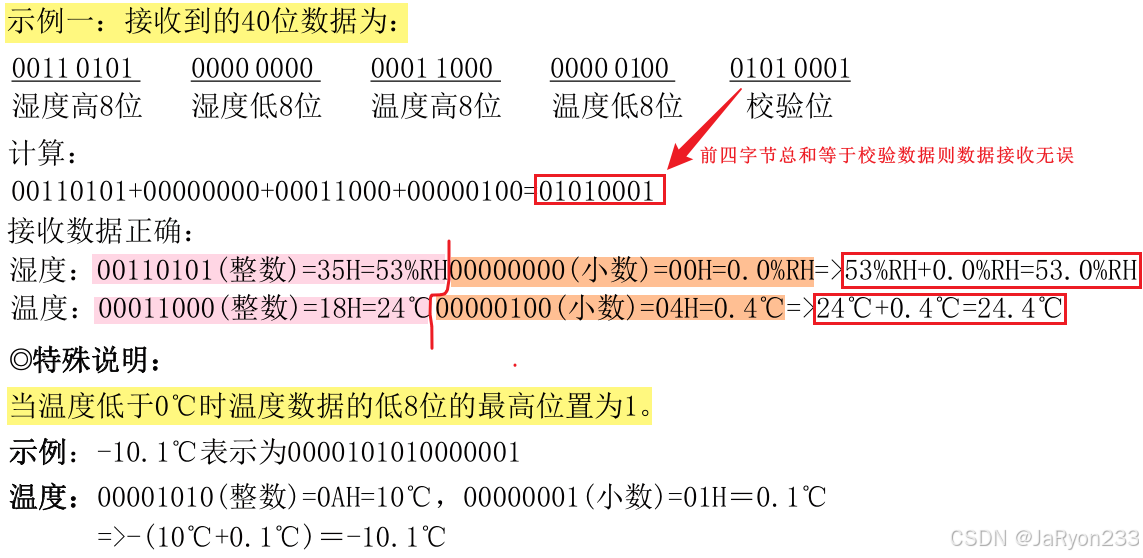

3.2 DHT11单总线数据格式

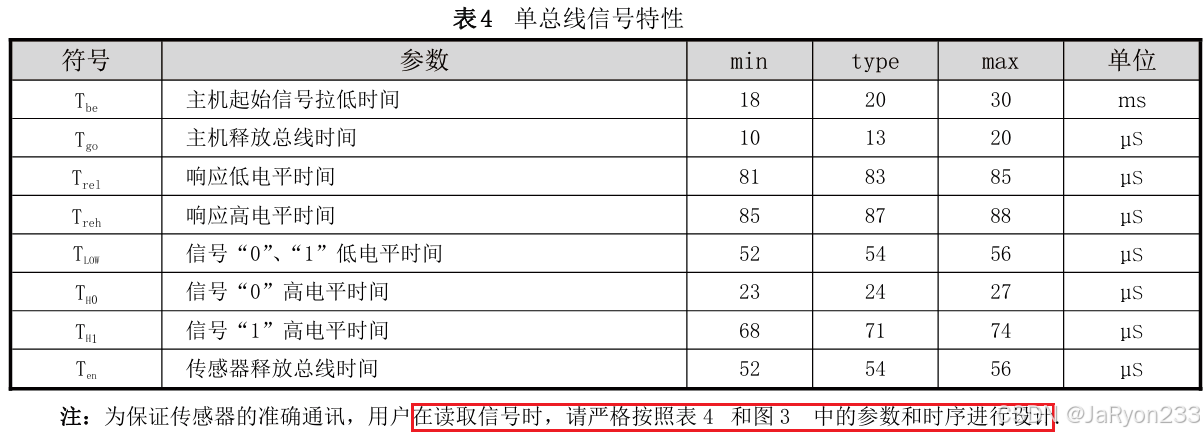

3.3 DHT11通信时序说明

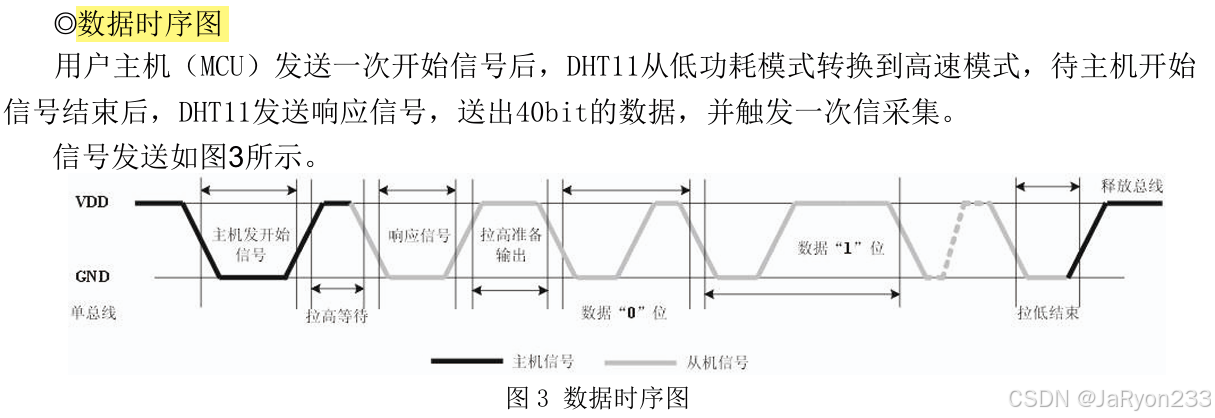

如下图为DHT11与微控制器(主设备)进行通信时的数据时序图。
3.4 主从通信步骤
主机和从机之间的通信可通过如下几个步骤完成（外设（如微处理器）读取DHT11的数据 的步骤）。

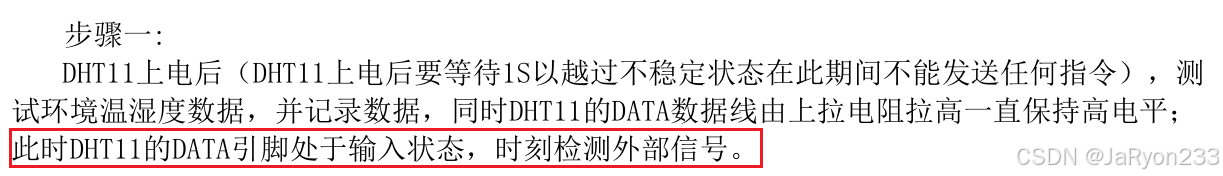

1、DHT11上电后等待1s稳定后处于输入状态，检测外部信号，此时总线空闲，默认拉高；

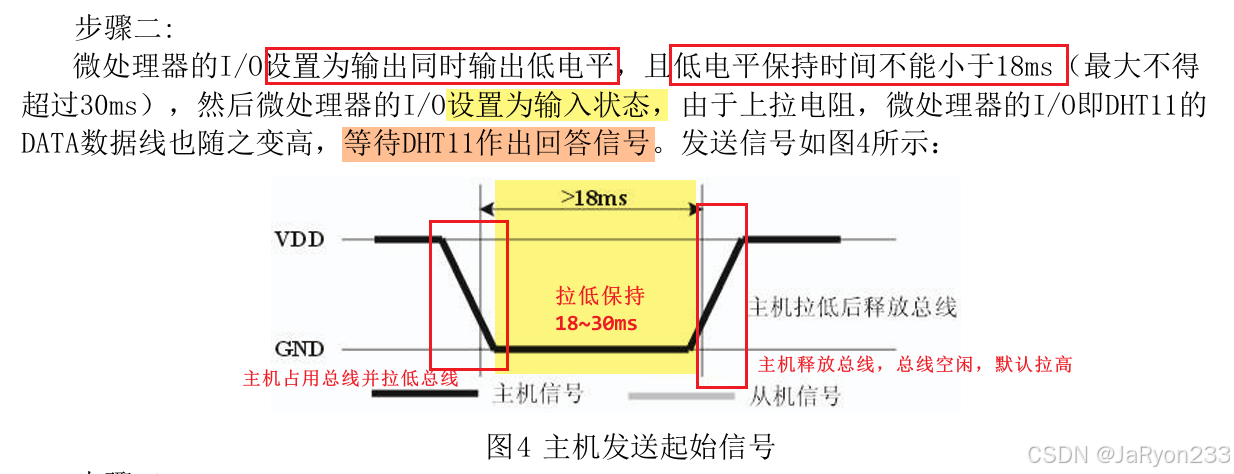

2、主机获取总线控制权，并拉低总线18~30ms，随后释放总线。总线空闲，默认拉高;

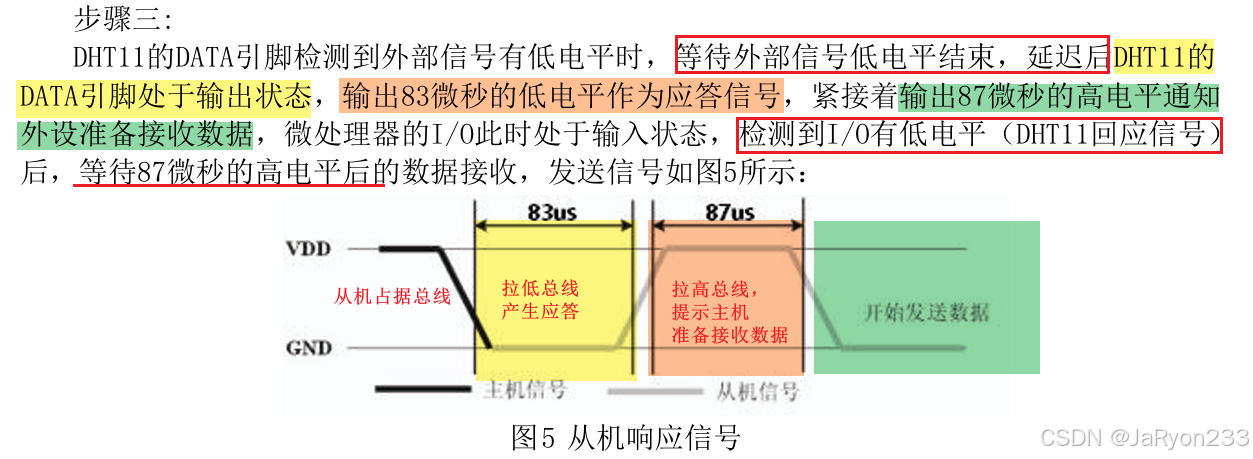

3、DHT11占据总线，拉低总线83us，产生应答；接着拉高总线87us，提示主机准备接收数据；
此时，对于主机来说，即检测总线是否拉低判断DHT11是否产生应答，接着若应答了，则继续等待DHT1应答信号结束，接着等待DHT11的拉高结束，完成响应信号的时序。

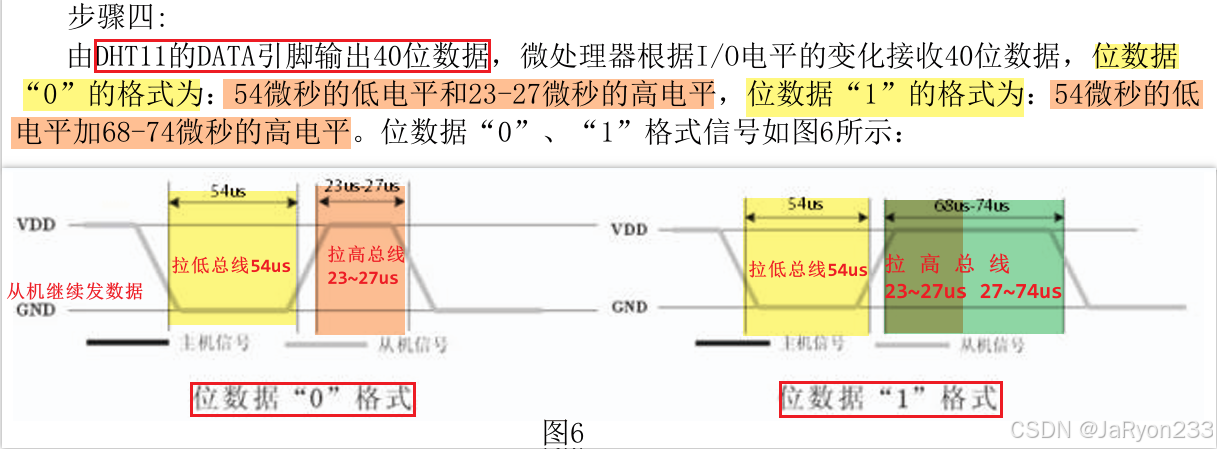

4、DHT继续占据总线，开始连续发送40位数据。发送数据“0”，DHT11先拉低总线54us，再拉高总线23~27us；发送数据"1"，DHT11先拉低总线54us，再拉低总线68~74us，连续重复40次；
对于主机来说，即读取每一位数据，连续8次进而读取一字节数据，连续读取5次字节数据进而获取完整40位数据。所以理解读取一位数据的方法即可以此类推。
这个过程为：读取总线电平，等待总线拉低完成，接着延迟30us越过出现数据0的时序（便于同时进行数据0或1的接收），然后读取总线电平，若为低说明此时DHT11发送的确实是数据"1"，反之发送的是数据"0"，最后若为数据1则继续等待总线拉高完成，反之则一位数据读取结束。

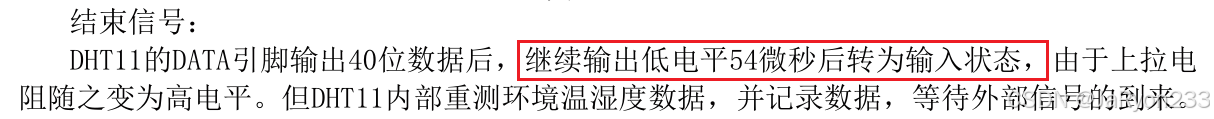

5、DHT11发送完40位数据后，会先拉低总线54us后自动释放总线，使总线空闲，默认拉高。
此时DHT11释放总线后，总线会处于空闲状态，此时需要等待DHT11内部重测温湿度数据并记录。故DHT11产生停止信号后主机不必恢复占据空闲的总线，影响DHT11的数据记录以及后续的通信。此时让总线空闲，自由时序即可。
最后，主机记录好40位数据，并进行校验，没有问题说明接受的数据无误，串口输出数据即可。

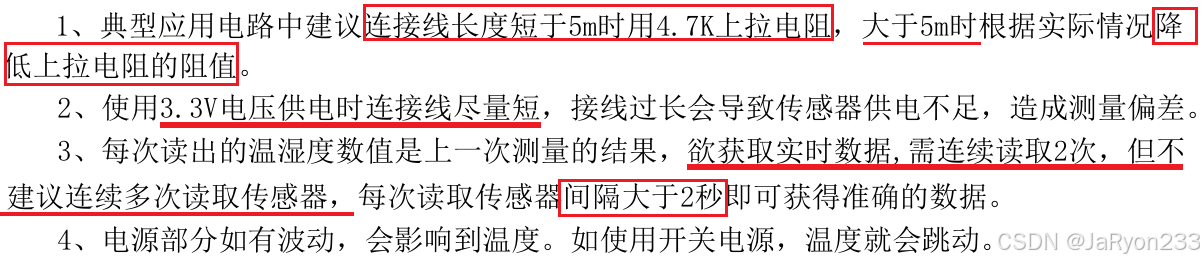

3.5 注意事项
四、参考代码(基于STM32)
最后，我们基于STM32的寄存器方式编写一下DHT11的驱动代码，实现串口打印温湿度数据。
4.1 DHT11驱动代码
1、dht111.h
/** @Descripttion: DHT11驱动程序（寄存器方式）* @Author: JaRyon* @version: v1.0* @Date: 2025-10-10 21:56:32*/
#ifndef __DHT11_H
#define __DHT11_H#include "stm32f10x.h"
#include "usart.h"
#include "Delay.h"// 数据线状态
#define DHT11_SDA_HIGH() {GPIOA->BSRR |= GPIO_BSRR_BR5;} // 拉高
#define DHT11_SDA_LOW() {GPIOA->BRR |= GPIO_BRR_BR5;} // 拉低
// 读数据
#define DHT11_READ (GPIOA->IDR & GPIO_IDR_IDR5) // 读电平
// 应答与非应答
#define ACK 0
#define NACK 1// 输入输出模式
typedef enum
{INPUT_MODE = 1,OUTPUT_MODE
}IOMode;// 函数声明
// 配置初始化
void DHT11_Init(void);
// IO模式设置
void DHT11_SetIOMode(IOMode mode);
// 发送起始信号
void DHT11_Start(void);
// 等待DHT11响应
int8_t DHT11_Wait4Ack(void);
// 接收DHT11的一位数据
int8_t DHT11_ReadBit(void);
// 接收DHT11的一字节数据
int8_t DHT11_ReadByte(void);
// 读取DHT11发送的数据
// int8_t DHT11_GetHumTemp(int16_t *hunitidy, int16_t *temperature);uint8_t DHT11_GetHumTemp(uint8_t *buffer);#endif2、dht11.c
/** @Descripttion: DHT11驱动程序（寄存器方式）* @Author: JaRyon* @version: v1.0* @Date: 2025-10-10 21:56:32*/
#include "dht11.h"/*** @brief DHT11初始化函数* @return None*/
void DHT11_Init(void)
{// 开漏输出 PA5 mode-11 cnf-01RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;GPIOA->CRL |= GPIO_CRL_MODE5;GPIOA->CRL &= ~GPIO_CRL_CNF5_1;GPIOA->CRL |= GPIO_CRL_CNF5_0;DHT11_SDA_HIGH();
}/*** @brief 设置DHT11引脚模式* @param mode: 输入模式或输出模式* @return None*/
void DHT11_SetIOMode(IOMode mode)
{switch (mode){case INPUT_MODE: // 浮空输入GPIOA->CRL &= ~(GPIO_CRL_MODE5 | GPIO_CRL_CNF5_1);GPIOA->CRL |= GPIO_CRL_CNF5_0;break;case OUTPUT_MODE: // 开漏输出GPIOA->CRL |= GPIO_CRL_MODE5;GPIOA->CRL &= ~GPIO_CRL_CNF5_1;GPIOA->CRL |= GPIO_CRL_CNF5_0;break;default:break;}
}/*** @brief 发送起始信号* @return None*/
void DHT11_Start(void)
{// 1. 主机占用总线DHT11_SetIOMode(OUTPUT_MODE);// 2. SDA拉低, 发出起始信号DHT11_SDA_LOW();Delay_ms(20);// 3. 主机释放总线DHT11_SDA_HIGH();DHT11_SetIOMode(INPUT_MODE);Delay_us(20);
}/*** @brief 等待DHT11响应* @return ACK表示成功，NACK表示失败* @attention 利用循环等待结束，避免延时超过或提前造成时序差错*/
int8_t DHT11_Wait4Ack(void)
{// 1. 出现应答信号if (!DHT11_READ){// 2. 等待DHT11拉低应答完成while (!DHT11_READ);// 3. 等待DHT11拉高完成，准备接收数据while (DHT11_READ);return ACK;}return NACK;
}/*** @brief 读取一个位的数据* @return 读取到的位值(0或1)* @attention 利用循环等待结束，避免延时超过或提前造成时序差错*/
// 接收DHT11的一位数据
int8_t DHT11_ReadBit(void)
{int8_t bit = 0x00;// 1. 等待总线低电平结束while (!DHT11_READ);// 2. 延时后接收数据Delay_us(28);if (DHT11_READ){bit = 1;// 3. 等待总线高电平结束while (DHT11_READ);}else{bit = 0;}return bit;
}/*** @brief 读取一个字节的数据* @return 读取到的字节值*/
int8_t DHT11_ReadByte(void)
{int8_t byte = 0x00;for (uint8_t i = 0; i < 8; i++){byte <<= 1;byte |= (DHT11_ReadBit() & 0x01);}return byte;
}/*** @brief 获取温湿度数据* @param buffer: 存储数据的缓冲区* @return 1表示成功，0表示失败* @attention DHT11自动释放总线，不用手动干预，且逻辑非的判断可能影响时序*/
uint8_t DHT11_GetHumTemp(uint8_t *buffer)
{// 发送起始信号并等待响应DHT11_Start();if (DHT11_Wait4Ack() == NACK){return NACK; // 响应失败}// 读取5个字节的数据for (uint8_t i = 0; i < 5; i++){buffer[i] = DHT11_ReadByte();}// 校验数据return (buffer[0] + buffer[1] + buffer[2] + buffer[3] == buffer[4]) ? 1 : 0;
}
4.2 主函数代码
/** @Descripttion: 串口打印DHT11测量的温湿度数据（基于寄存器实现） * @Author: JaRyon* @version: v1.0* @Date: 2025-10-10 21:56:32*/
// DHT11对时序要求比较严格，需要严格按照指定时序接收数据
//时序模拟过程中尽可能减少无关指令/* 引脚定义DHT11:VCC ---> 3.3/5VDATA ---> PA5GND ---> GNDCH340:5V ---> 5VGND ---> GNDTX ---> PA10RX ---> PA9
*/#include "stm32f10x.h"
#include "usart.h"
#include "dht11.h"int main(void)
{uint8_t DHT11_Data[5] = {0}; // 存储温湿度数据的缓冲区uint8_t readRes; // 读取结果标志USART_Init();DHT11_Init();while (1){// 读取温湿度数据readRes = DHT11_GetHumTemp(DHT11_Data);if (readRes){// 数据读取成功，打印结果printf("Read Success!\r\n");printf("---------------------\r\n");printf("humidity: %d.%d %%RH \r\n", DHT11_Data[0], DHT11_Data[1]);printf("temperature: %d.%d C \r\n", DHT11_Data[2], DHT11_Data[3]);for (uint8_t i = 0; i < 5; i++){printf("DHT11_Data[%d] = %d\n", i, *(DHT11_Data + i));}printf("CRC: 0x%02X \r\n", DHT11_Data[4]);}else{// 数据读取失败printf("Check Connected!\r\n");}printf("---------------------\r\n");// 每3秒读取一次Delay_ms(3000);}
}

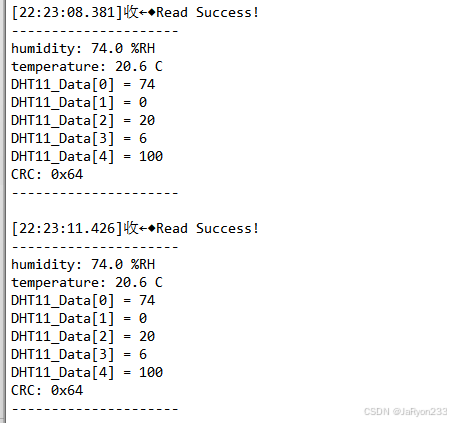

4.3 测试效果
参考资料
DHT11 奥松-ASAIR_PDF_数据手册 | 电容式温湿度传感器模块
以上便是本次文章的所有内容，欢迎各位朋友在评论区讨论，本人也是一名初学小白，愿大家共同努力，一起进步吧！
鉴于笔者能力有限，难免出现一些纰漏和不足，望大家在评论区批评指正，谢谢！
