BSW：辅助模块、校验与代码生成笔记
一、辅助模块与BSW的校验和代码生成

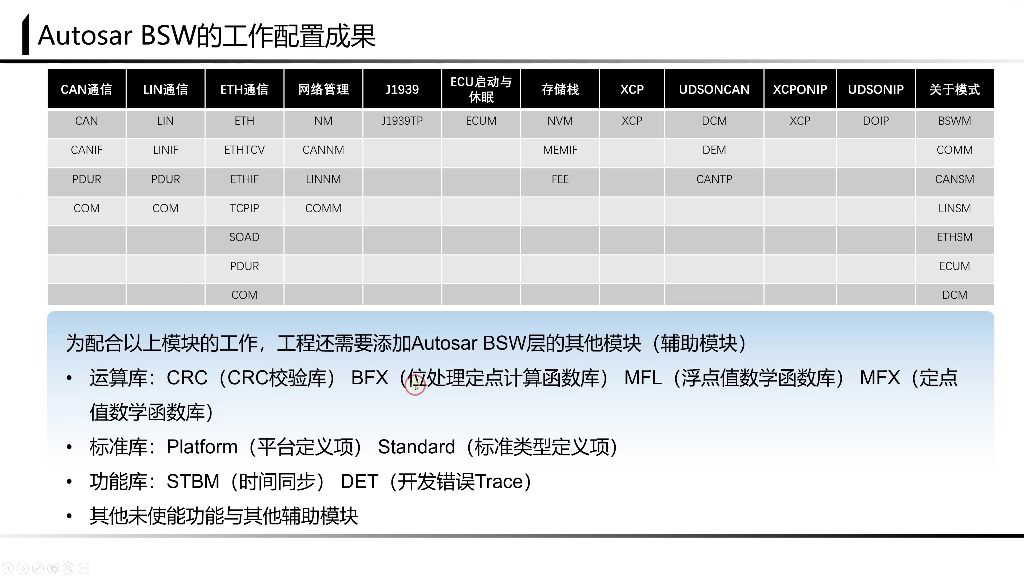

1. AUTOSAR BSW的工作配置成果
已完成配置的BSW模块覆盖通信、管理、协议栈三大核心领域，具体如下：
- 通信模块：
- CAN通信：配置CAN、CANIF（CAN接口）、PDUR（Pdu路由器）、COM（通信管理）模块
- LIN通信：配置LIN、LINIF（LIN接口）模块
- ETH（以太网）通信：配置ETH、ETHIF（以太网接口）、TCPIP（TCP/IP协议栈）、SOAD（Socket Adaptor）等模块
- 管理模块：
- 网络管理：配置NM（网络管理）、CANNM（CAN网络管理）、LINNM（LIN网络管理）、COMM（通信管理）模块
- ECU管理：配置ECUM（ECU管理）模块
- 存储管理：配置NVM（非易失性存储）、MEMIF（存储接口）、FEE（闪存仿真EEPROM）模块
- 协议栈：
- 诊断协议：配置DCM（诊断通信管理）、DEM（诊断事件管理）、CANTP（CAN传输协议）、DOIP（诊断通信-over-IP）模块
- 标定协议：配置XCP（通用标定协议）模块
2. 其他辅助模块
辅助模块是BSW层校验与功能正常运行的基础，需按需添加，具体分类及作用如下：
- 运算库：提供核心计算与校验能力
- CRC校验库：用于数据完整性校验（如ECU间通信数据、存储数据的校验）
- BFX库：位处理与定点计算函数库（如位操作、定点数运算）
- MFL库：浮点值数学函数库（如浮点加减乘除、三角函数）
- MFX库：定点值数学函数库（如定点数精度转换、算术运算）
- 标准库：定义工程基础环境与数据类型
- Platform：定义MCU平台类型、数据长度（如32位/64位）、编译器类型等工程基础参数
- Standard：定义标准数据类型（如TRUE/FALSE、uint8/uint16）、宏定义等
- 功能库：提供专项功能支持
- STBM（StbM，时间同步管理）：实现ECU间或模块间的时间同步
- DET（开发错误追踪）：追踪并记录BSW层开发阶段的错误（如模块调用异常、参数错误）
注意事项
- 必须添加所有依赖的辅助模块，否则BSW层校验无法通过（如使用CAN通信需确保CRC库已添加）；
- 若启用特殊功能（如E2E数据保护、Watchdog看门狗），需额外引入对应的辅助模块（如E2E模块、Wdg模块）。
3. BSW代码生成与校验
使用RTA工具（RTA Code Generator）完成BSW代码生成，核心流程分为5步：
1）打开RTA Code Generator对话框
- 操作步骤：
- 通过ECU Navigator选中目标工程；
- 点击右侧下拉三角，选择“Open RTA Code Generator Dialog”；
- 对话框左侧包含3个核心配置选项（用于后续参数设置）。
2）配置BSW代码生成模块
- 关键配置项：
- 定义BSW代码输出路径（需与工程目录结构匹配，避免路径错误导致生成失败）；
- 勾选需要生成的代码模块（必须包含功能所用模块及所有依赖模块，缺一不可）。
- 模块选择原则（按功能分类勾选）：
- 通信功能：勾选COM、CAN、LIN、ETH等；
- 诊断功能：勾选DCM、DEM、CANTP等；
- 以太网功能：勾选ETH、TCPIP、SOAD等；
- 存储功能：勾选NVM、MEMIF、FEE等；
- 标定功能：勾选XCP等。
3）目标生成物配置项
“生成物”指代码生成的输出文件类型，需根据需求勾选，具体说明如下：
| 生成选项 | 内容说明 | 适用场景 |
|---|---|---|
| Dynamic BSW Code | 配置代码+define代码（含头文件、参数C文件） | 所有代码生成场景（必选） |
| BSW模块ARXML描述文件 | 生成BSW模块的ARXML配置文件 | 首次生成/配置修改后（必选） |
| Static BSW Code | BSW层静态代码（固定逻辑，不随配置变更） | 首次生成/静态逻辑更新 |
| Integration Code | 模块集成代码（用于模块间接口关联） | 多模块协同场景（必选） |
| Validation Only | 仅校验配置，不生成代码 | 配置初步检查（可选） |
- 首次生成建议：勾选“Dynamic BSW Code、BSW模块ARXML描述文件、Static BSW Code、Integration Code”前四项，确保完整生成代码与配置文件。
4）配置项校验
生成代码前需通过工具校验配置合法性，核心步骤与错误处理如下：
- 错误检查方法：
- 查看Console输出栏（实时显示校验日志，快速定位明显错误）；
- 检查Problems选项卡（列出所有校验错误/警告，含错误位置与原因）；
- 若未显示Problems选项卡，通过“Window→Show View→Others”搜索打开。
- 常见错误类型：
- 未声明错误：缺少必要配置项声明（如未定义MCU平台类型）；
- 引用错误：模块间引用冲突（如A模块引用的B模块未配置）或引用源消失（如删除了已被引用的ARXML文件）；
- 值声明错误：不同模块的配置项数值冲突（如两个模块对同一参数的取值不一致）。
- 修改原则：
- 优先按照工具提示的错误信息逐步修改；
- 若不确定配置，可对比成熟样例工程，暂用默认值；
- 使用大屏幕显示，避免因界面遮挡导致信息遗漏。
5）工作成果详解
代码生成后，工程目录会新增以下核心内容：
- 生成内容位置：
- Software文件夹：生成BSW模块的应用层模块（如BSWM、DCM的应用逻辑代码）；
- Data Types文件夹：生成各模块依赖的数据类型定义（如自定义枚举、结构体）；
- Infrastructure文件夹：新增BSW层基础架构相关文件（如模块接口声明）。
- 代码结构：
- 每个模块目录包含“API文件夹”（接口函数声明）和“Static Code”（静态逻辑代码）；
- Dynamic Code目录：包含配置代码（如参数初始化）和define代码（宏定义）。
4. 内容总结
本章重点
- 回顾BSW层已配置的核心模块（通信、管理、协议栈）；
- 明确辅助模块的分类、作用及“必加依赖”原则；
- 完整演示RTA BSW Generator的配置流程（从打开对话框到成果查看）。
实践建议
- 首次BSW代码生成耗时较长（可能数小时至数十小时），需预留足够时间；
- 配置错误是正常过程，应将错误排查视为熟悉模块依赖的学习机会；
- 建议多动手操作，大胆尝试不同配置（可基于样例工程修改，降低风险）。
错误处理流程
- 先查看Console输出，定位实时错误；
- 再检查Problems选项卡，获取完整错误列表；
- 根据错误信息找到对应的模块ARXML文件，定位出错位置并修改。
二、知识小结
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|---|
| AUTOSAR BSW层配置介绍 | 已配置模块：通信（CAN/LIN/以太网）、管理（网络/ECU/存储）、协议栈（诊断/标定） | 模块间的依赖关系（如CAN通信需依赖CRC库）、配置冲突处理 | ⭐⭐⭐⭐ |
| 辅助模块的作用 | 运算库（CRC/BFX/MFL/MFX）、标准库（Platform/Standard）、功能库（StbM/DET） | 依赖模块漏选导致校验失败、特殊功能需额外加模块（如E2E） | ⭐⭐⭐ |
| 代码生成流程 | 使用RTA工具生成动态代码、静态代码、ARXML文件、集成代码 | 模块勾选不全（漏依赖）、输出路径配置错误 | ⭐⭐⭐⭐ |
| 错误排查方法 | 1. 查看Console输出 2. 检查Problems选项卡 3. 对比ARXML与样例工程 | 引用失效（Invalid引用）、值声明冲突 | ⭐⭐⭐⭐⭐ |
| 生成成果 | BSW静态/动态代码、ARXML描述文件、应用层组件（BSWM/DCM等） | 输出路径与工程结构不匹配、生成文件缺失 | ⭐⭐ |
| 心态与建议 | 错误为正常过程，需耐心对比样例调试；首次配置可能耗时数天 | 首次生成耗时较长导致的焦虑、不敢尝试修改配置 | ⭐⭐ |
