ALLEGRO X APD版图单独显示某一网络的方法

ALLEGRO X APD 单独显示某一网络的方法

第一步

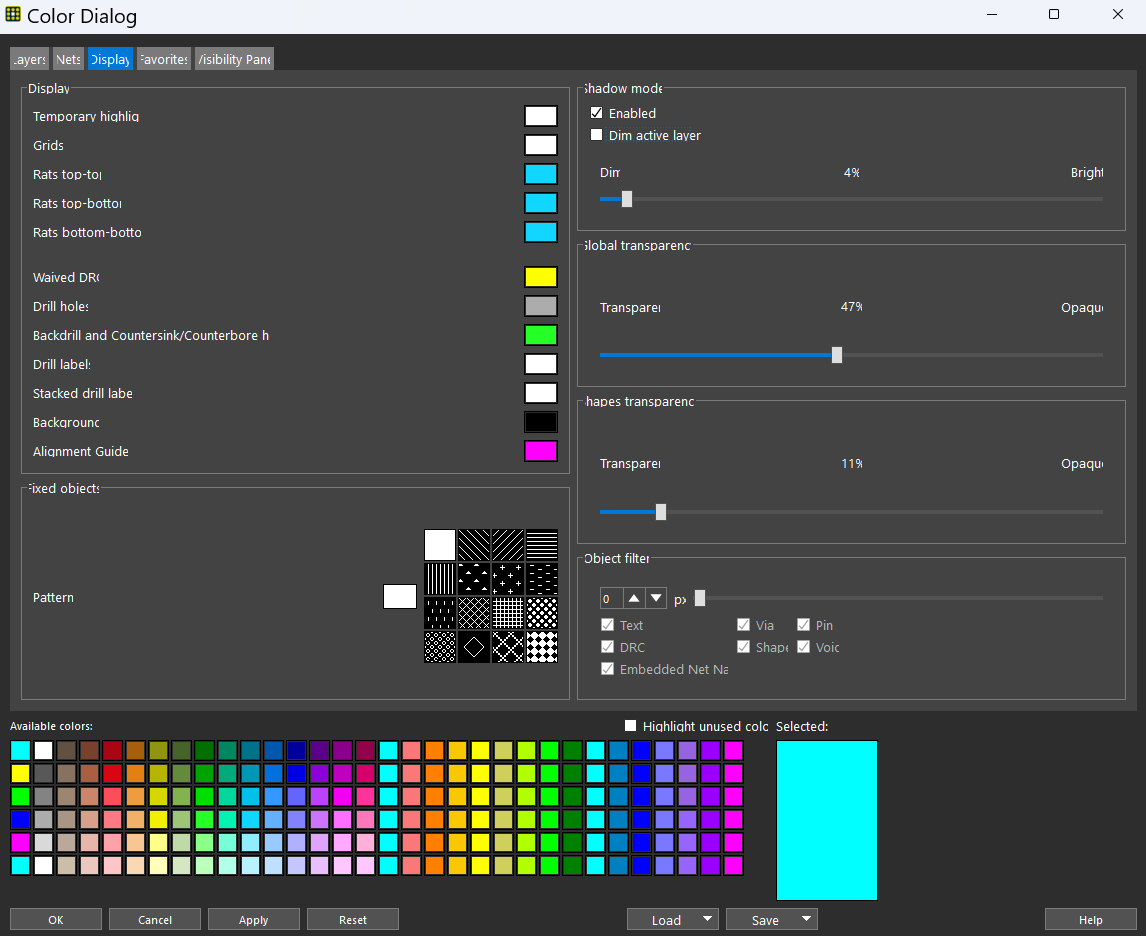

以ALLEGRO X APD 23.1版本为例，Display-Color/Visibility, 选择Display栏，如下图：
在Shadow mode栏下，选择Enable, Dim-Bright设置到4%
Global transparency, 设置到47%
Shapes transparency 设置到11%
点击OK

第二步

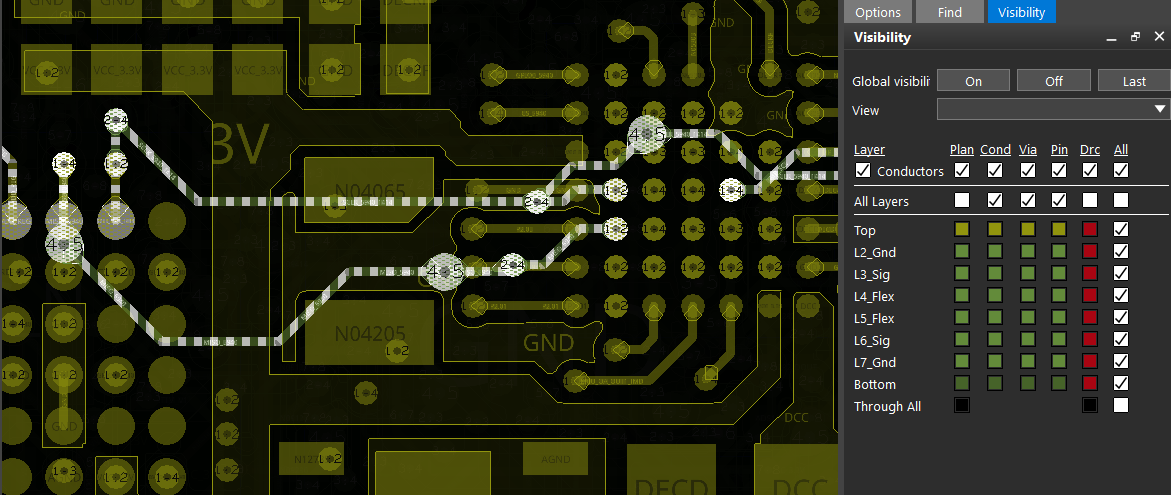

如下图，在版图界面，Visibility 设置为All, 使每一层的线都能够显示
在Find界面下，选择Symols 和Net
选择Display - Highlight,
点击任一网络的焊盘或布线，可以看到该网络的布线显示了出来，二其他网络的布线处于不亮的状态。
