基于51单片机无线八路抢答器

基于51单片机无线八路抢答器

（程序＋原理图＋设计报告）

功能介绍

具体功能：

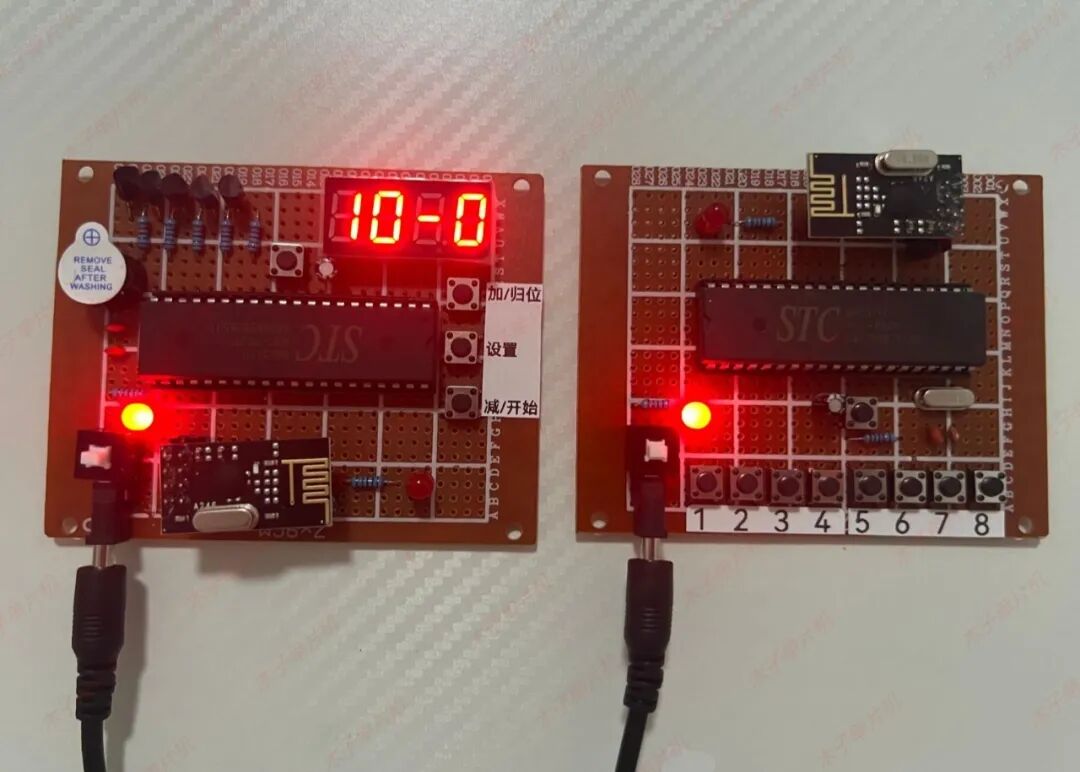

硬件构成：本产品采用单片机+数码管显示+NRF24L01无线模块+按键+蜂鸣器等设计而成.

主要功能：

1.两块单片机组成主机模块和从机模块，从机负责把按键抢答信号通过无线模块发送给主机，主机负责抢答信号的接收处理；

2.当主持人按下按键，抢答开始，抢答时间会自动开始倒计时，如果有选手按下按键，

数码管则会对应的显示出该选手的编号和答题时间开始倒计时，在抢答的最后5s蜂鸣器会发出声音提示；

3.若主持人没有按下按键，有选手按下按键，则视为违规抢答，数码管上会显示“FF”和违规选手的编号并蜂鸣器报警提示；

4.主持人可以设置抢答时间和答题时间，设置的参数具有掉电保存功能，保存在STC单片机内部；

5.按下归为按键可以进行新一轮抢答；

硬件设计

使用元器件：

单片机：STC89C52；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

数码管；蜂鸣器；

3.3V稳压芯片:ASM1117；

电容:10uF、30pF、10uF；

发光二极管；三极管:9012；

电源开关；无线模块:NRF24L01；

电阻:2K、10K；按键；

晶振:12M；

导线：若干；

设计资料

01原理图

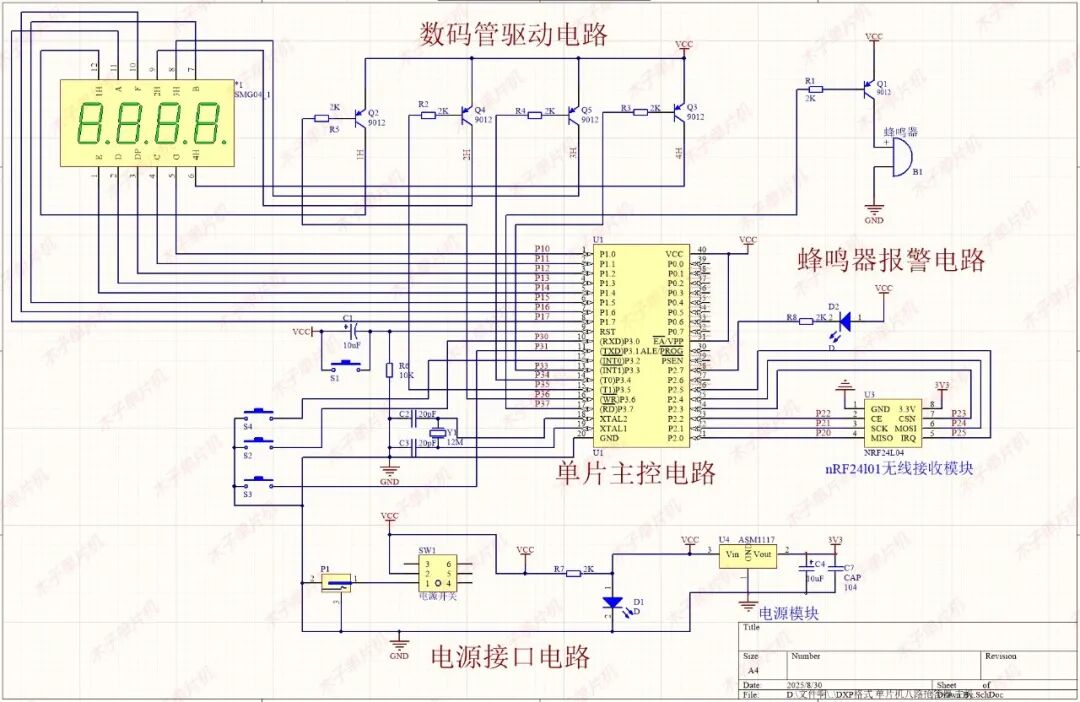

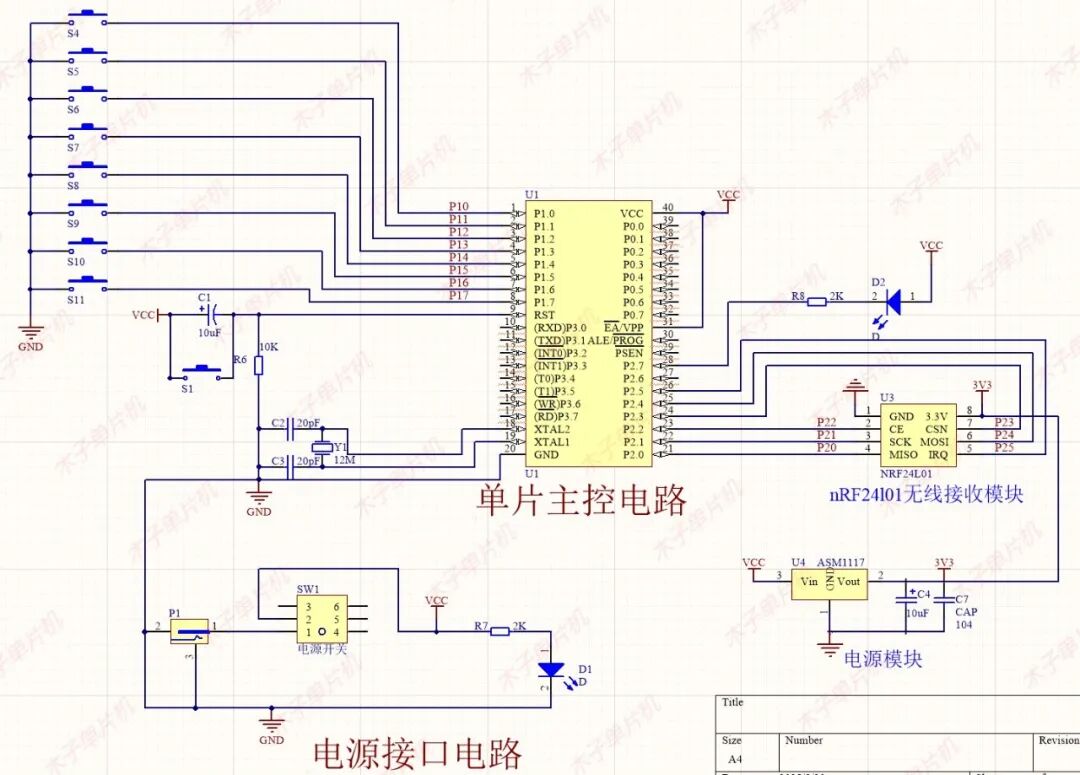

    本系统原理图采用Altium Designer19设计，具体如图！

02程序

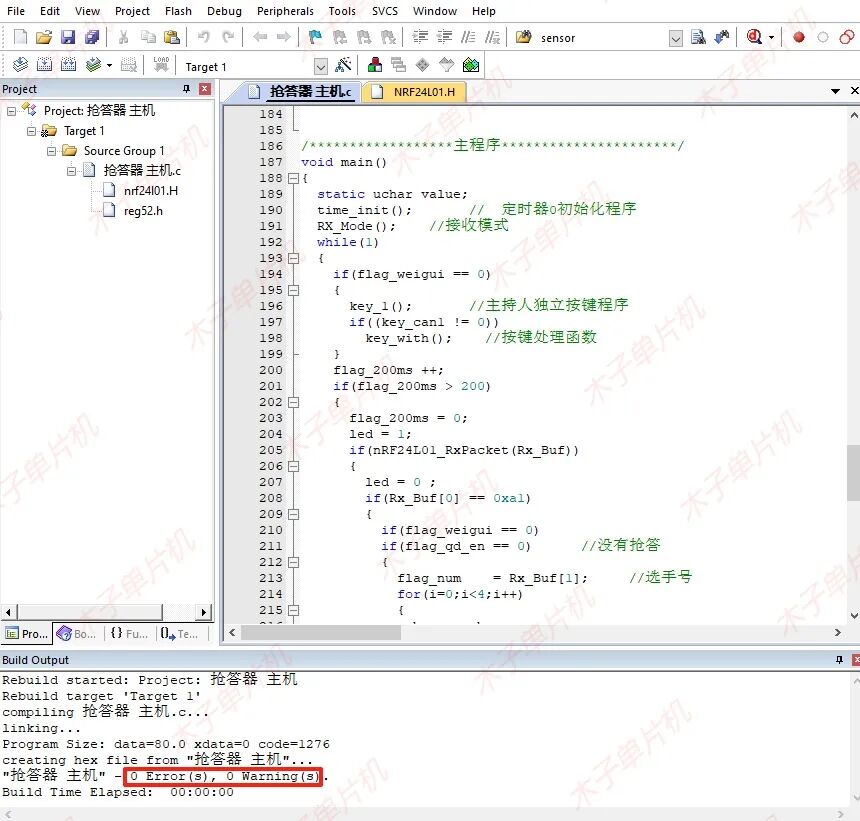

    本设计使用软件keil5版本编程设计！具体如图！

03设计报告

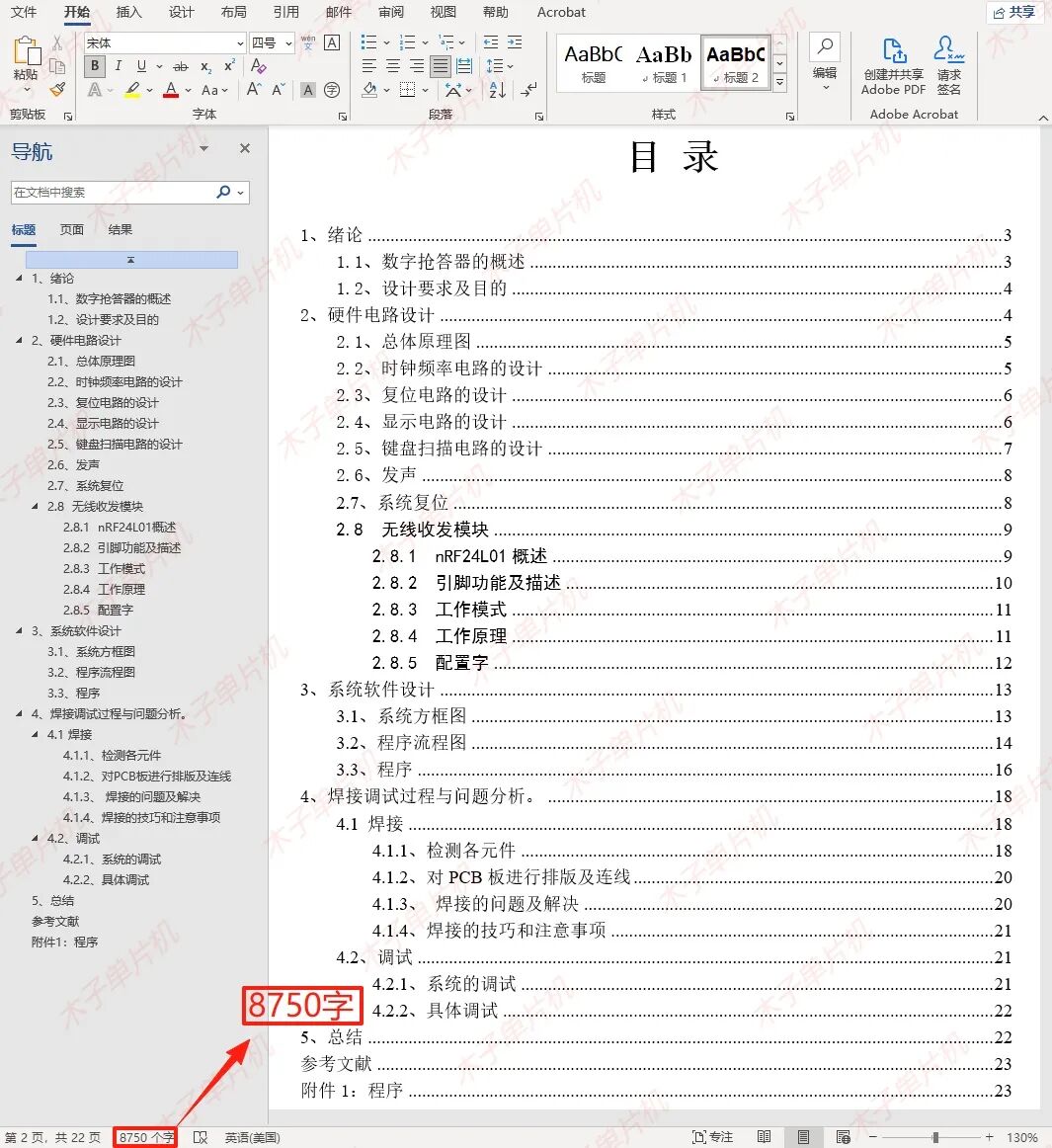

    八千字设计报告，具体如下！

04设计资料

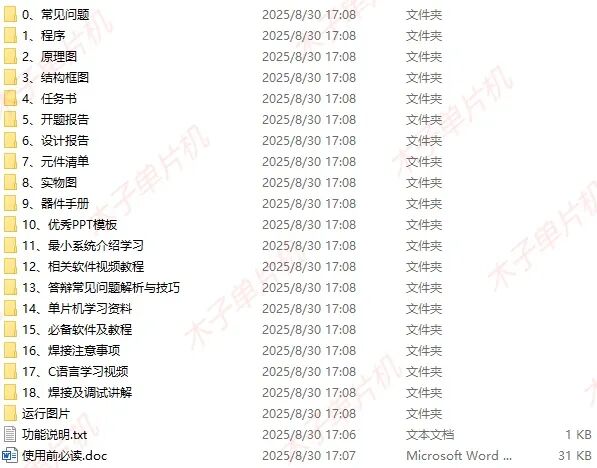

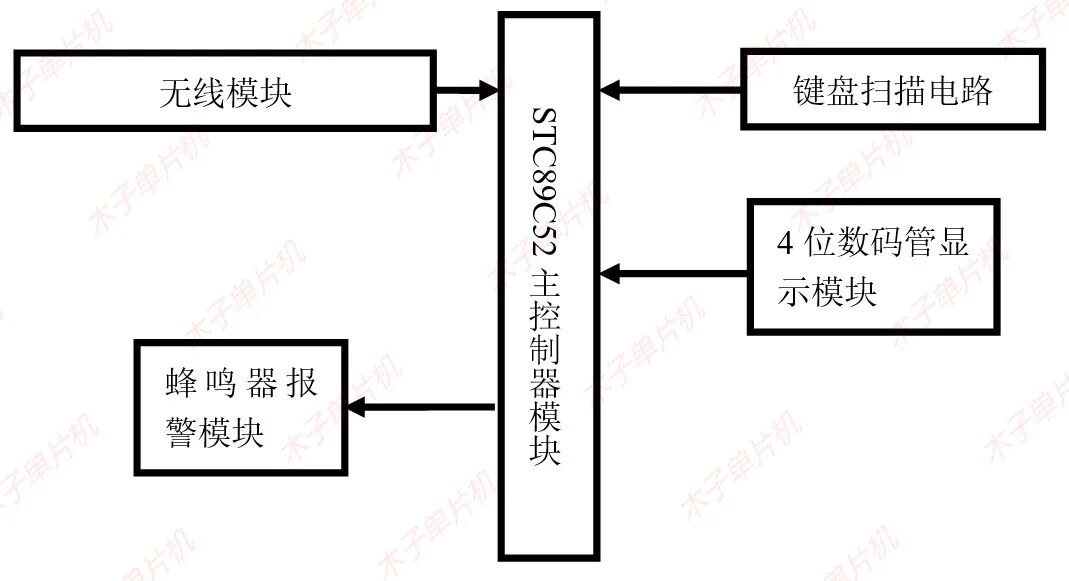

    全部资料包括程序（含注释）、AD原理图、设计报告、结构框图、实物图、元件清单等。具体内容如下，全网最全! ！
