考研408《计算机组成原理》复习笔记，第七章(1)——I/O接口

news 2025/10/13 6:55:19

一、最基础概念

1、【I/O设备】

是啥就不用多说了
（大纲已经删除了）

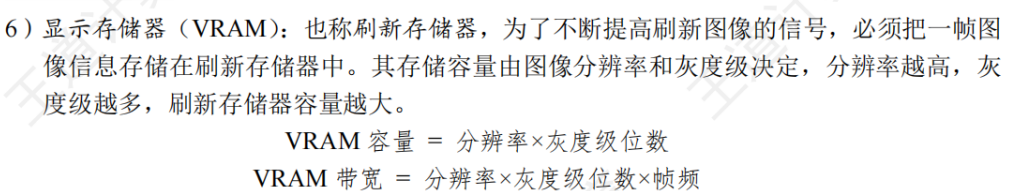

2、【特殊考点（应该不考）】

既然没人讲也不太可能考，那就看一眼就行，感兴趣的把下面例题看懂会算就行

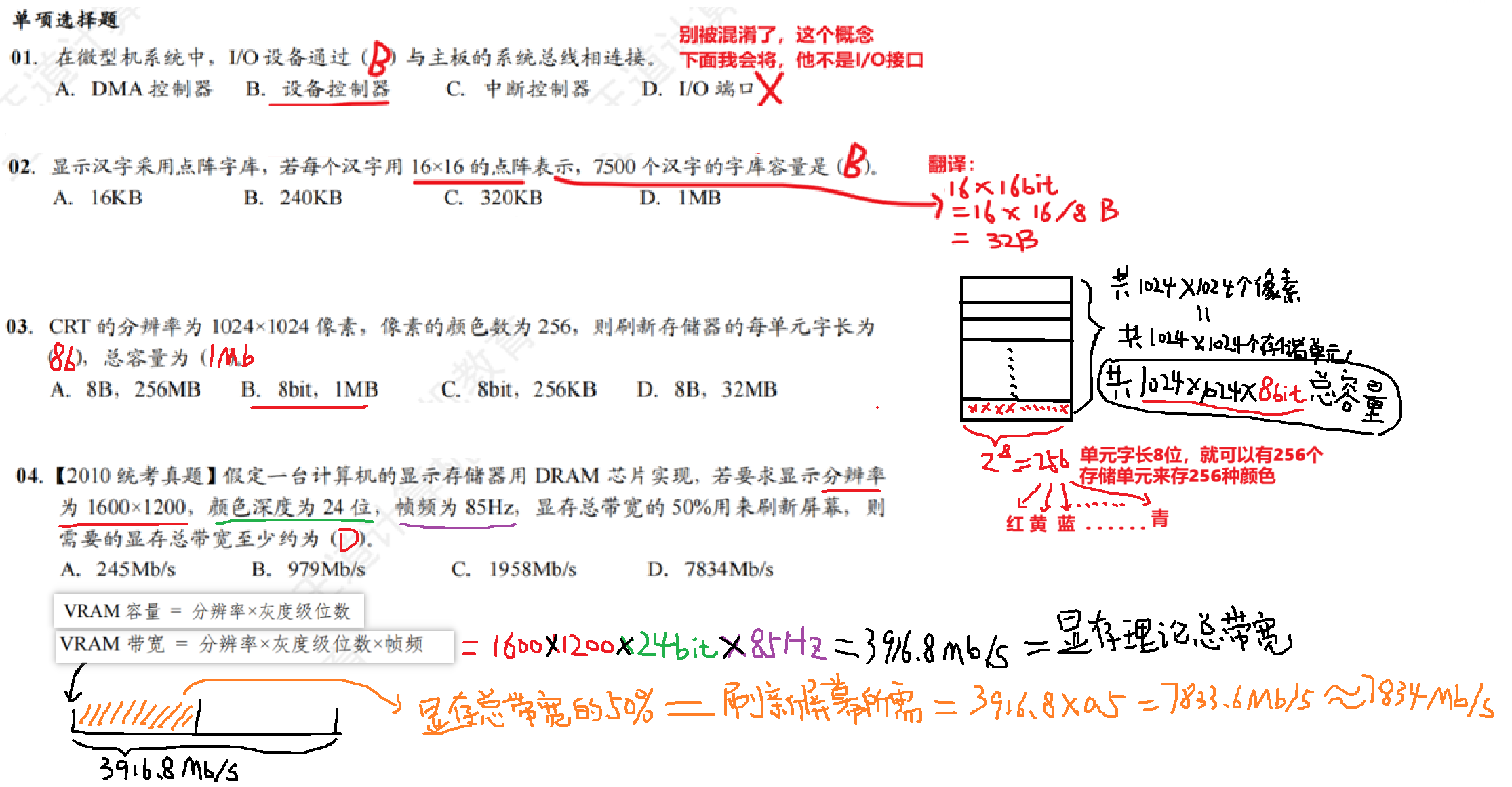

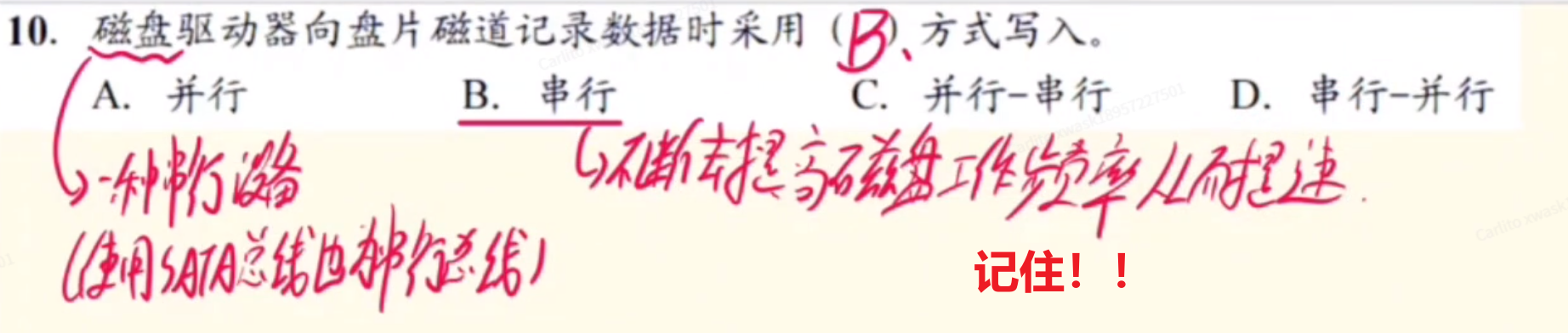

3、【例题】

二、I/O接口

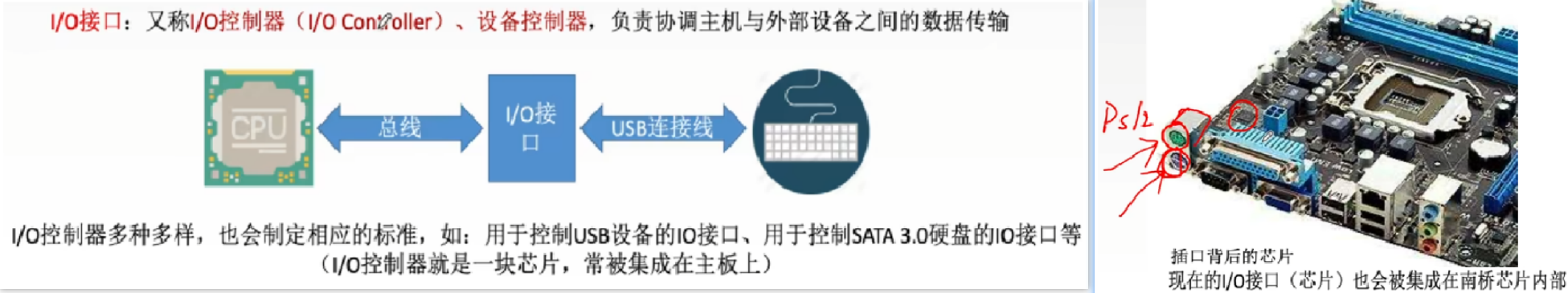

1、I/O接口的【概念和功能】

【概念】：
又称【I/O控制器】、【设备控制器】或【I/O控制接口】，还有特么的【I/O模块】

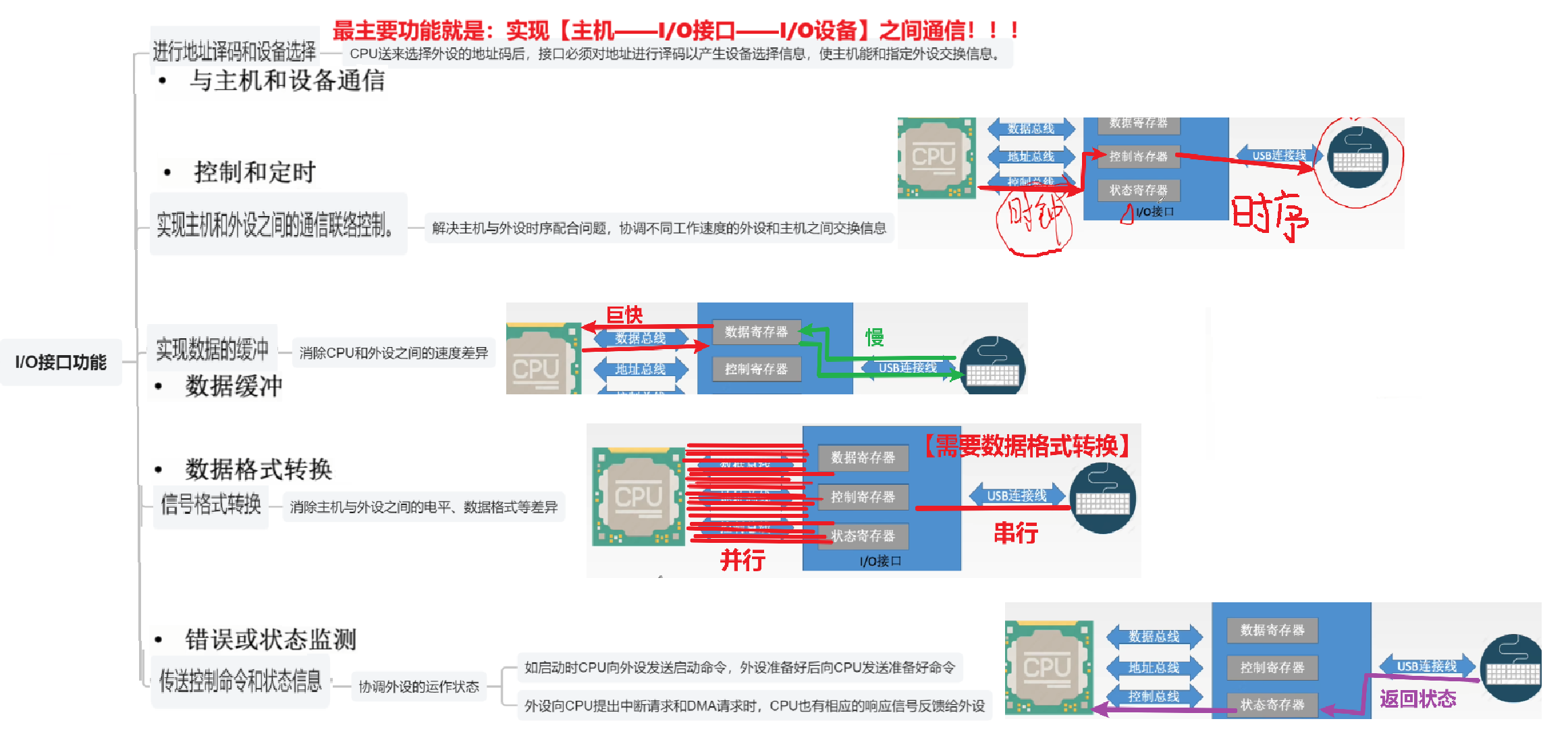

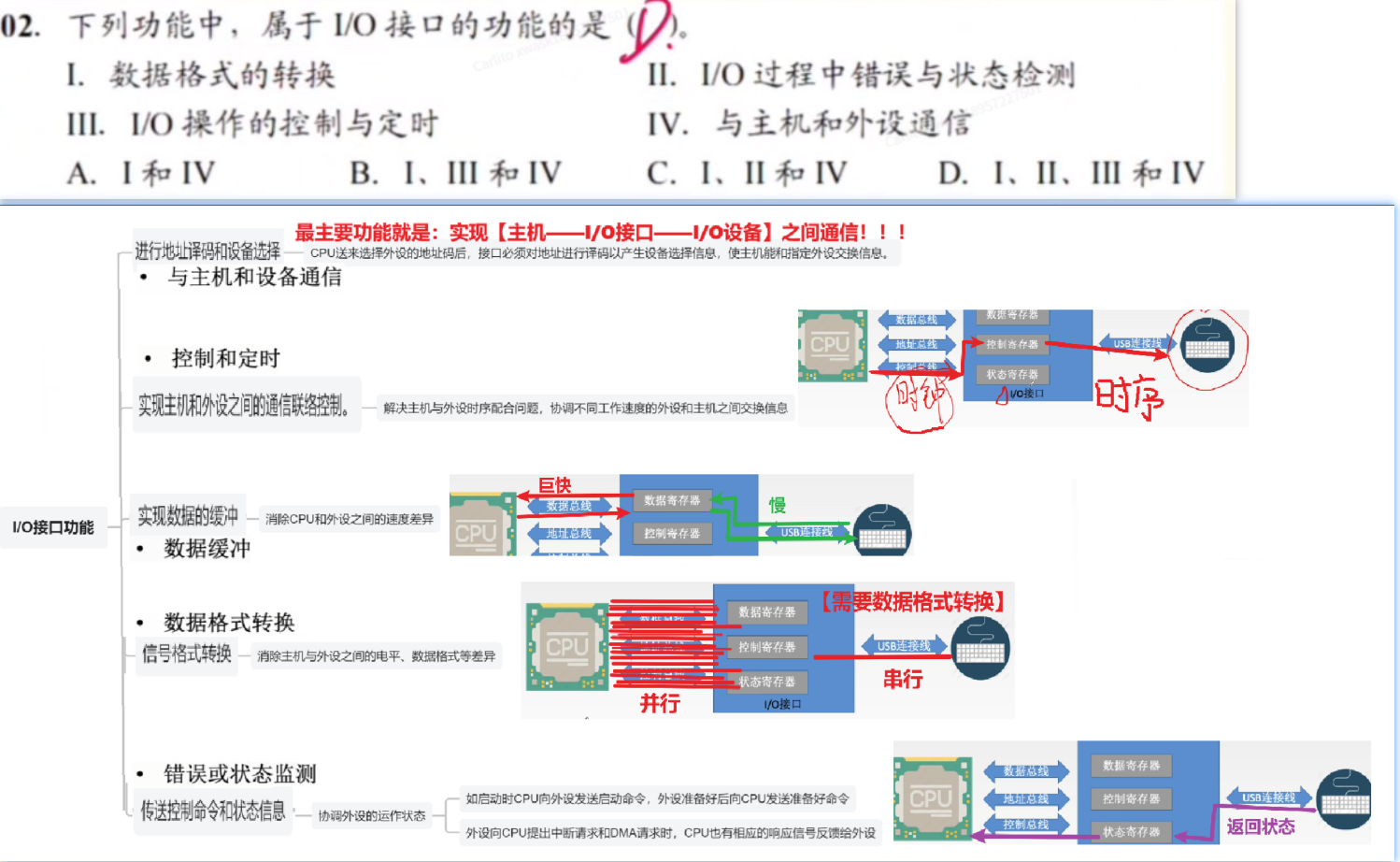

【功能：干啥用的】：
宏观上主要：介于【I/O设备】和【CPU】之间，以适配它两的速度
（CPU特别快、I/O设备特别慢）
具体是：（要背）

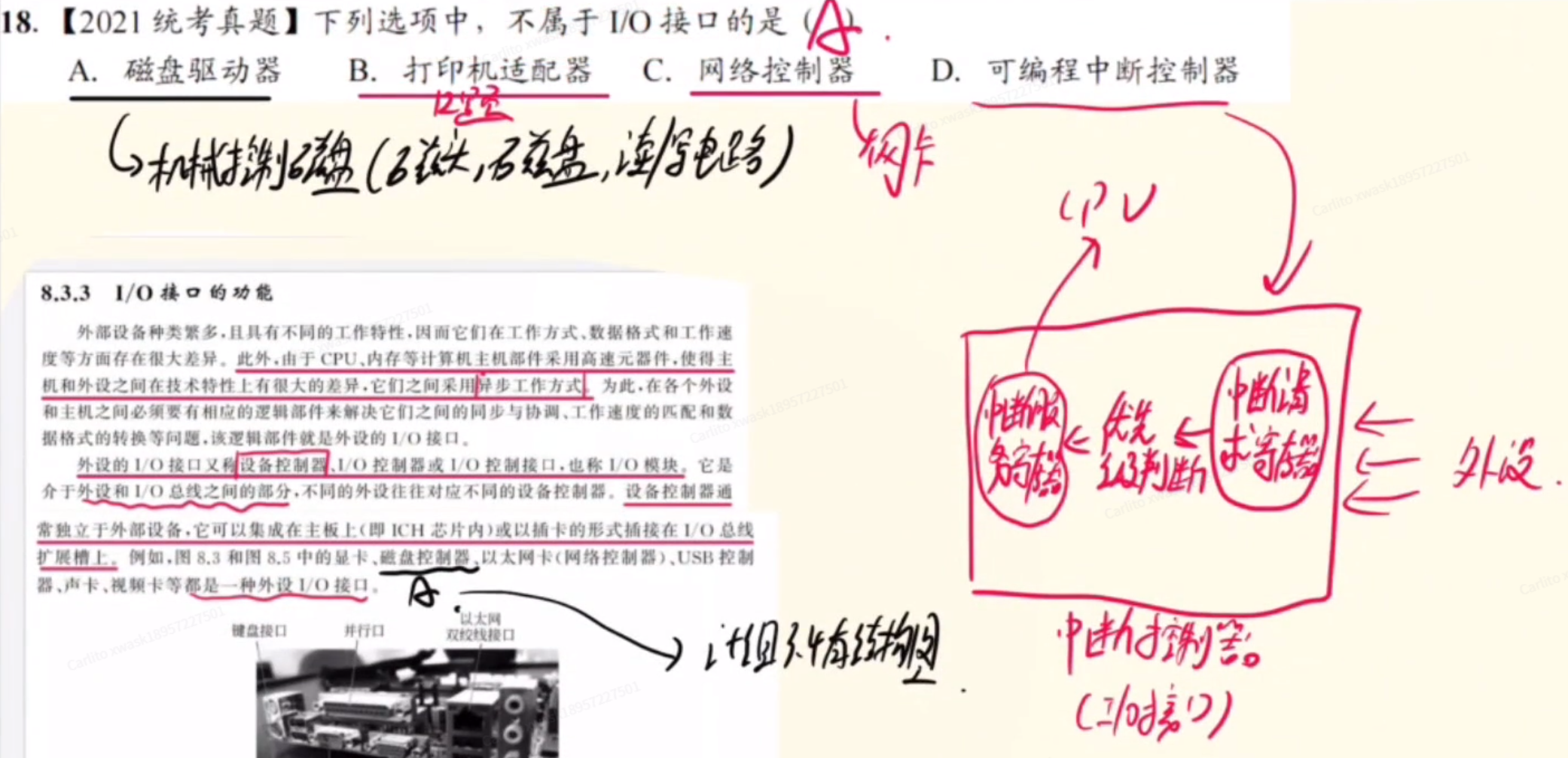

哪些是：
一般集成于【主板】或【南桥芯片】上
（注意：显卡、网卡、视频卡、声卡、键盘控制器、磁盘控制器、USB控制器...都是I/O控制器），（但是磁盘驱动器不是噢！！有“...控制器”3字的才是）
怎么用：
根据从【CPU那】收到的【控制命令】去操控【I/O外设】

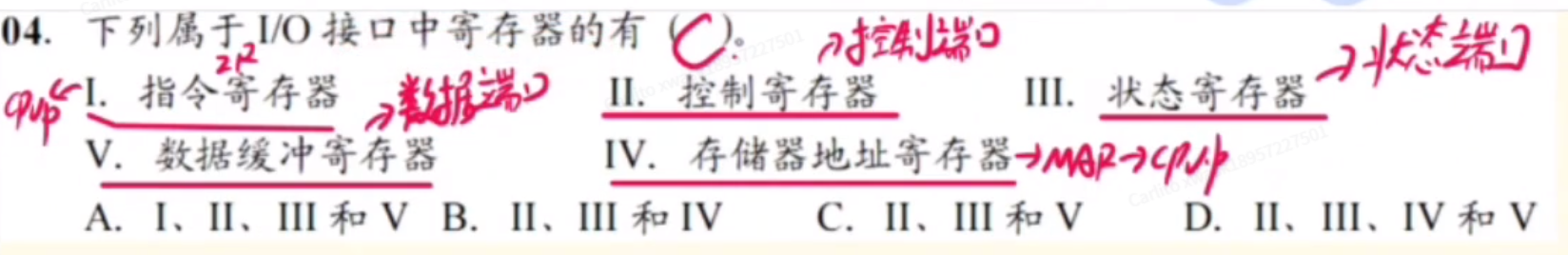

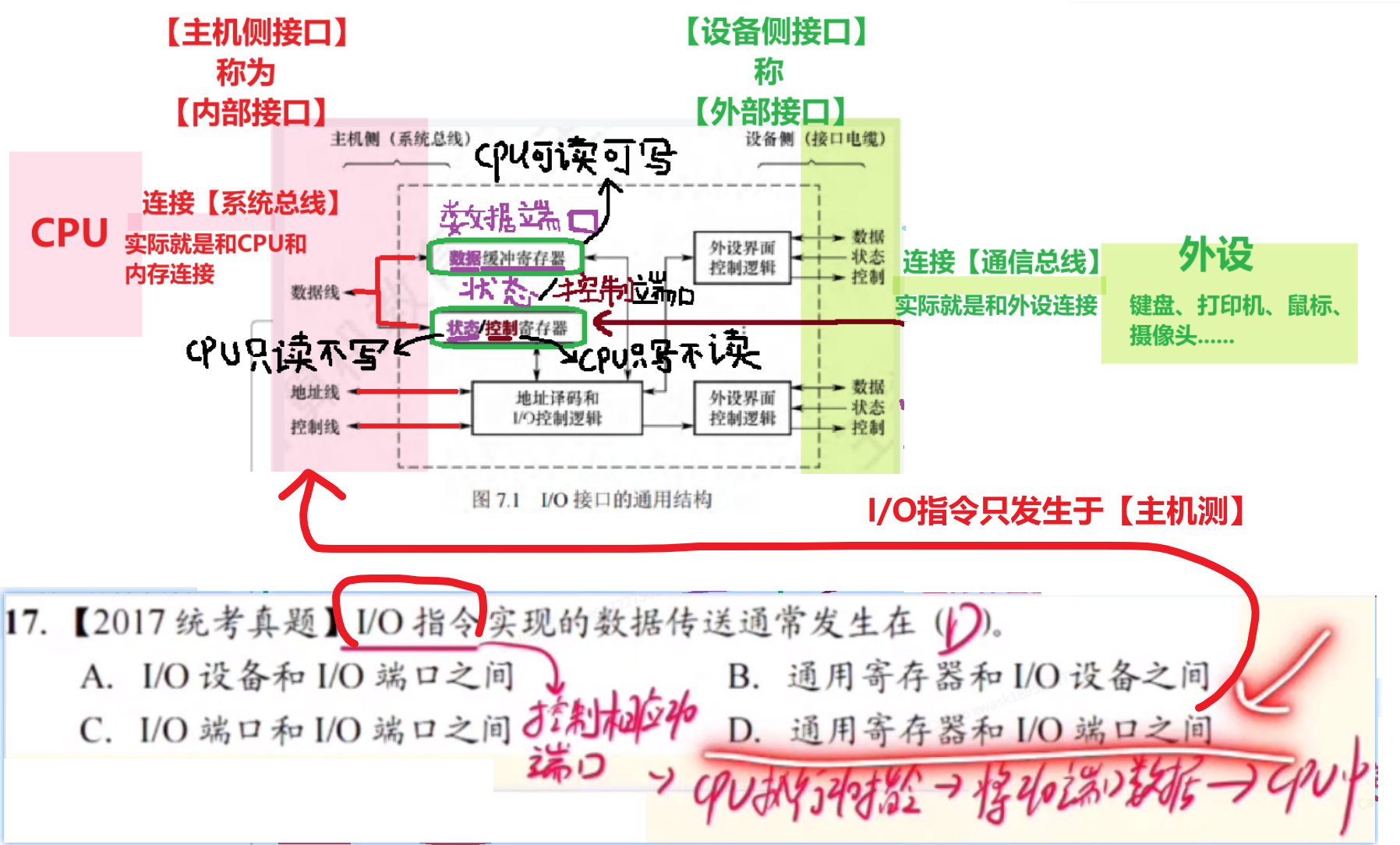

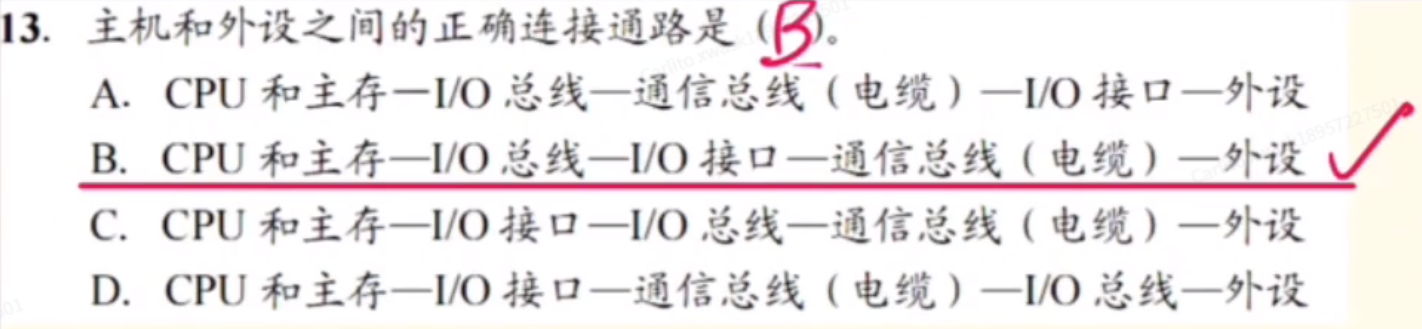

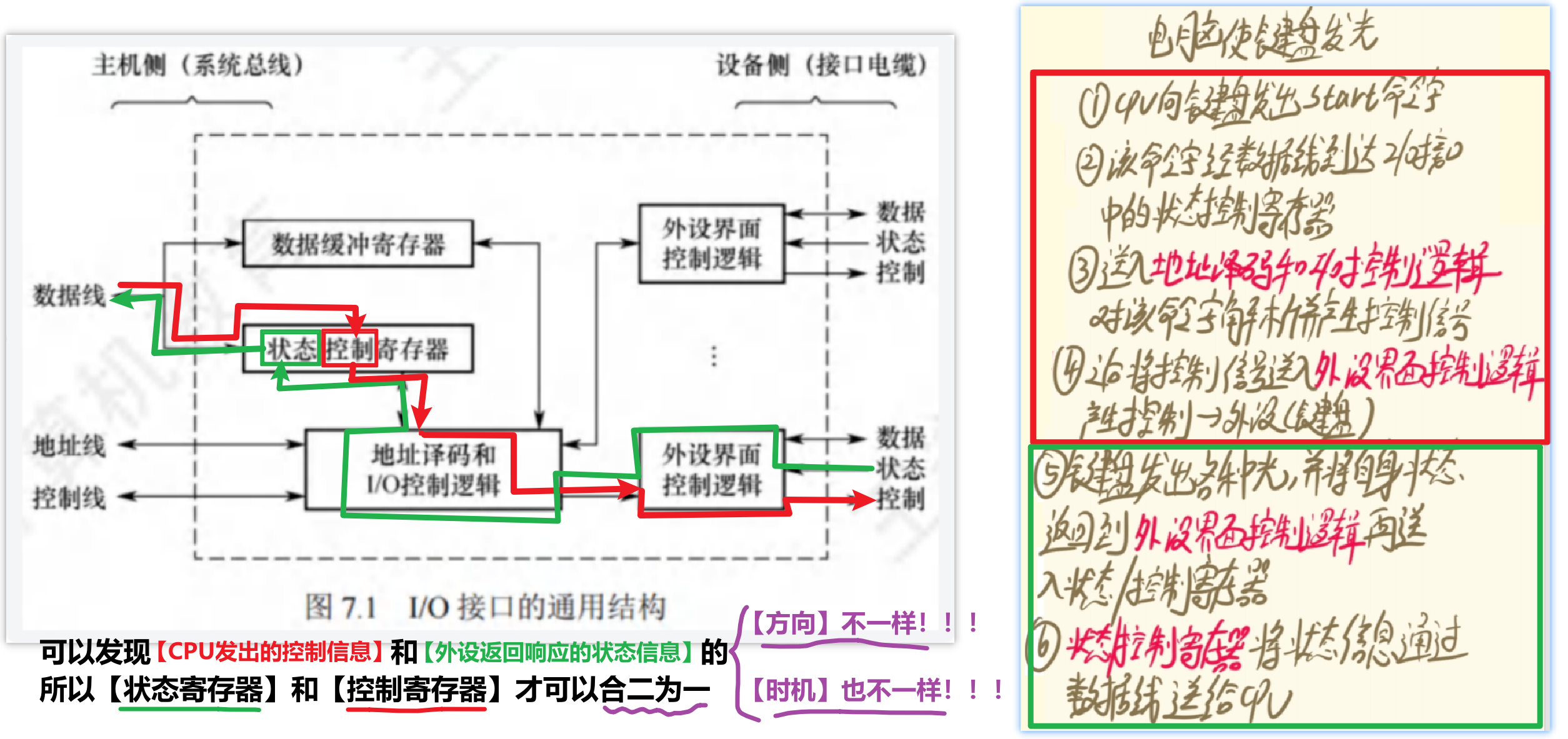

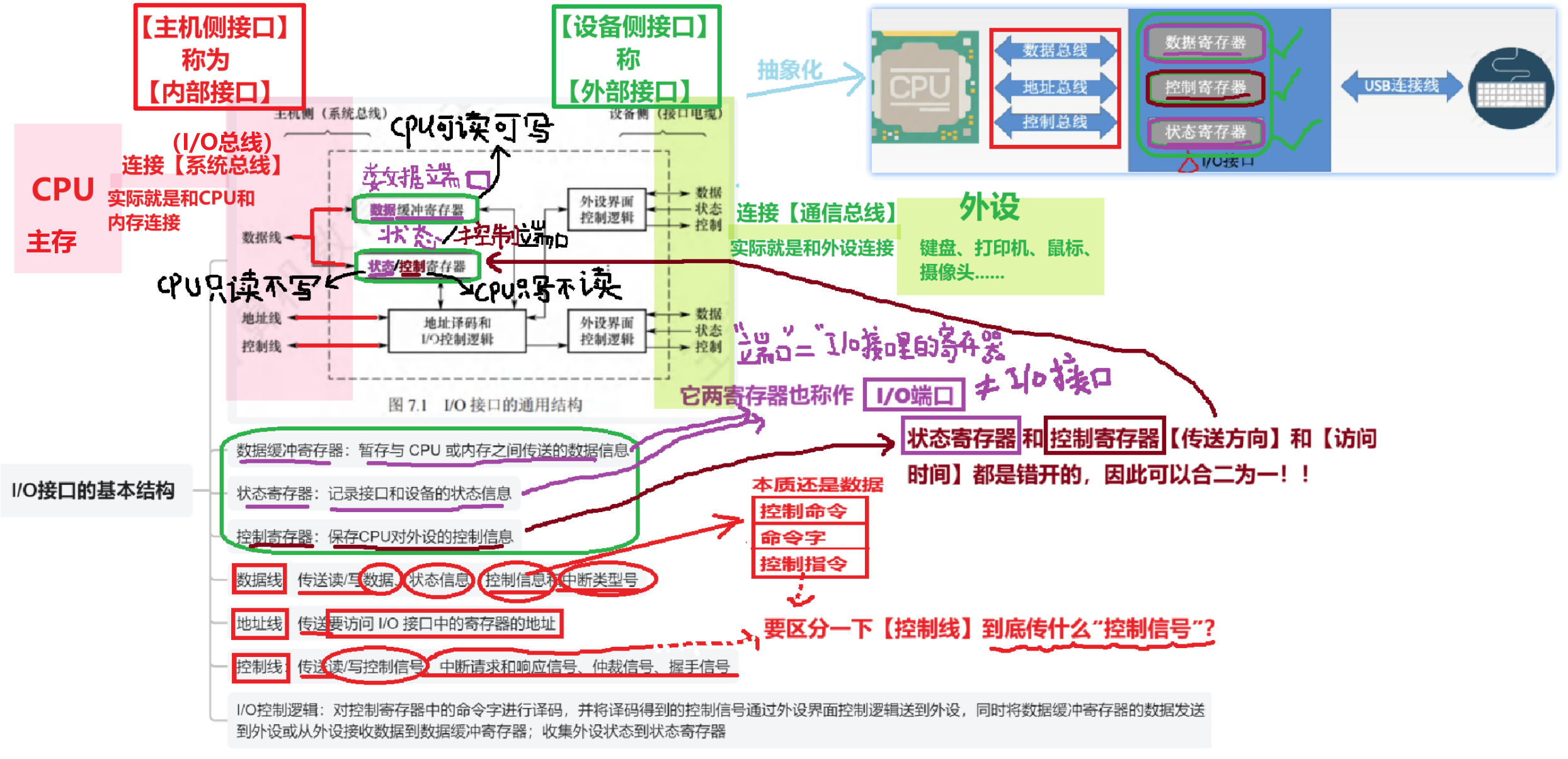

2、I/O接口【结构】

博主精心所画，浓缩精华
我就不多废口舌了，花了老半天了，请放大查看

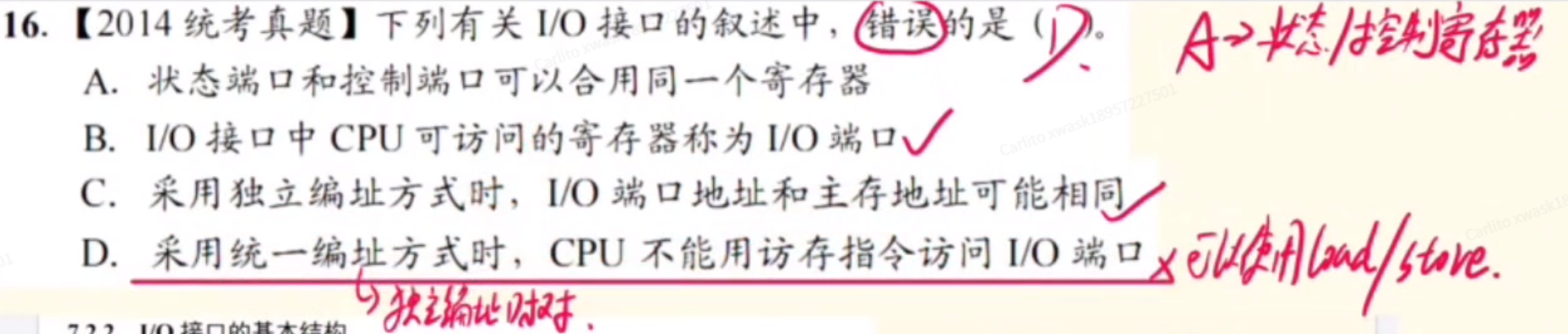

其中通过这个例子，可以深刻明白 “ 为何【状态寄存器】和【控制寄存器】可以合成一个寄存器 ”
因为【方向】和【时机】不同

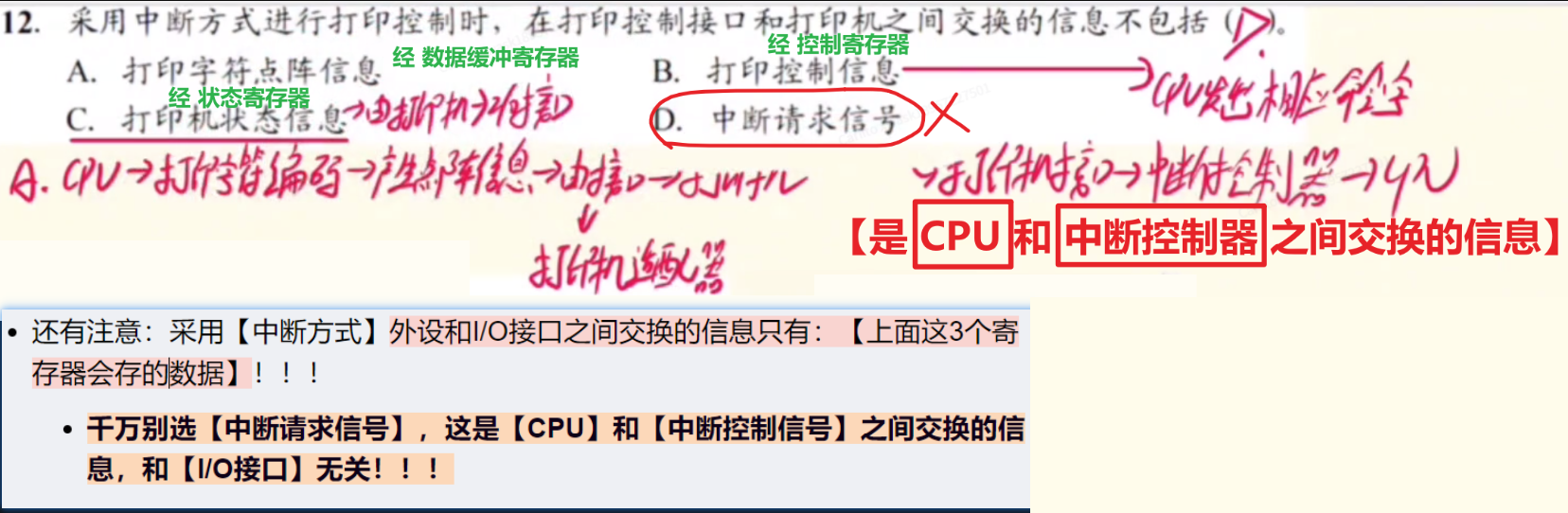

还有注意：采用【中断方式】外设和I/O接口之间交换的信息只有：【上面这3个寄存器会存的数据】！！！
千万别选【中断请求信号】，这是【CPU】和【中断控制信号】之间交换的信息，和【I/O接口】无关！！！
；

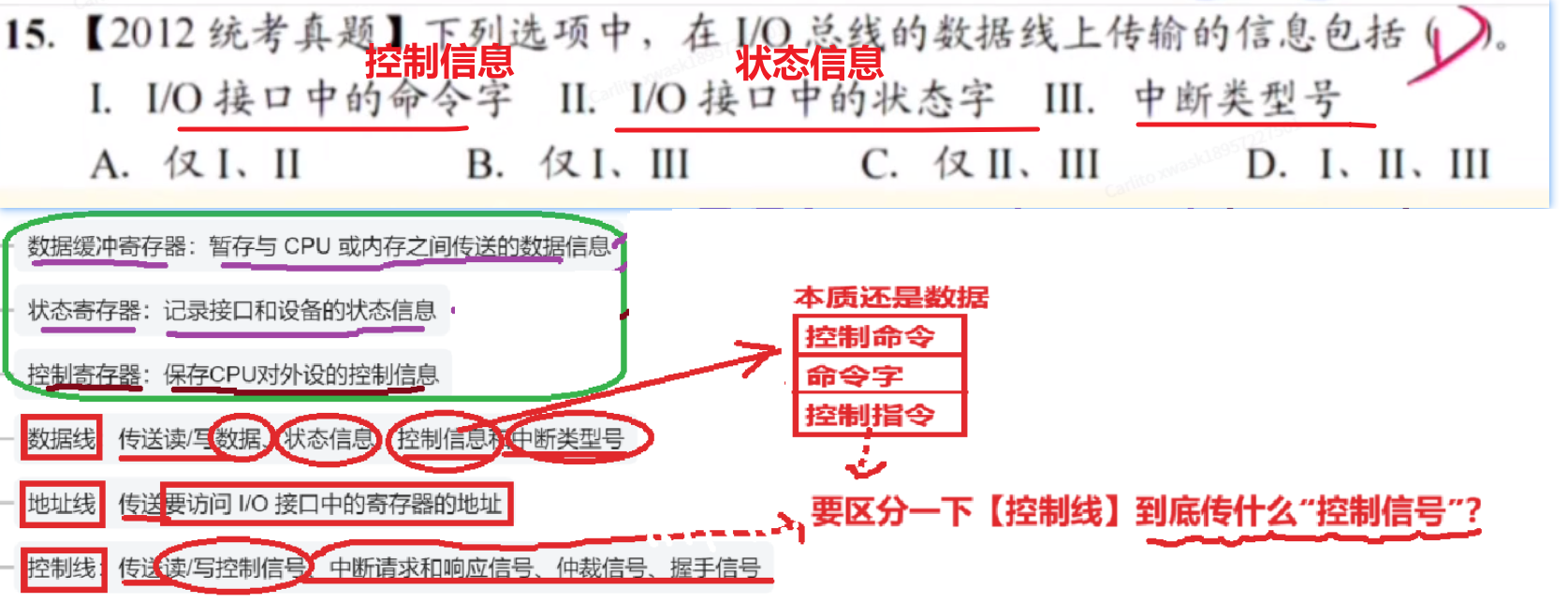

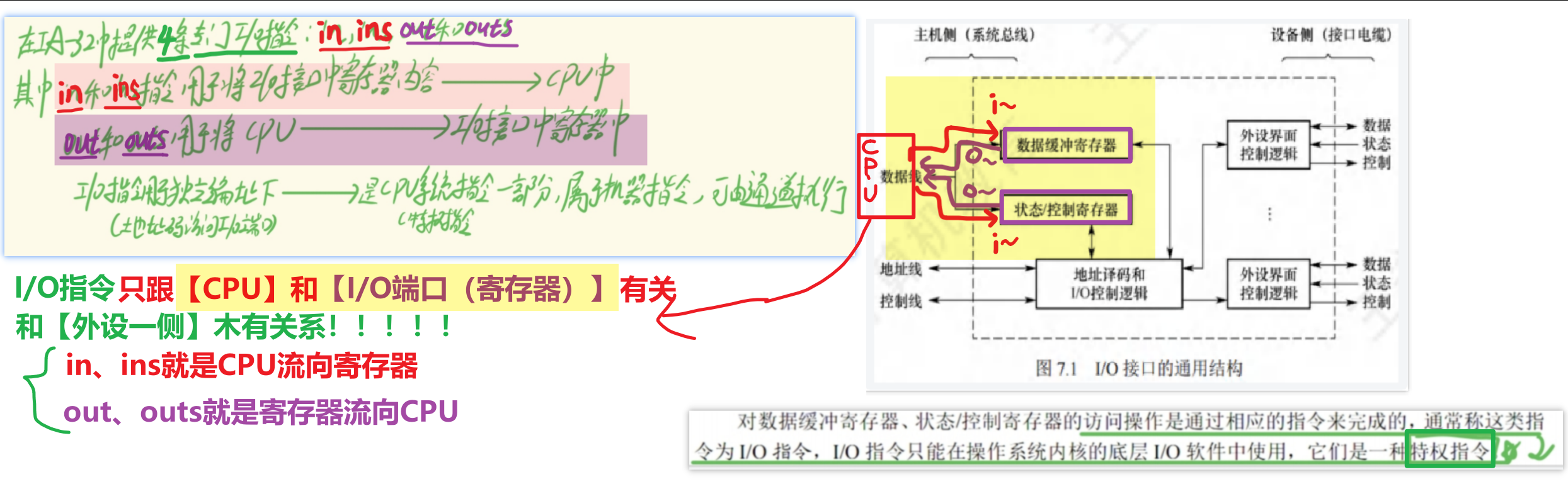

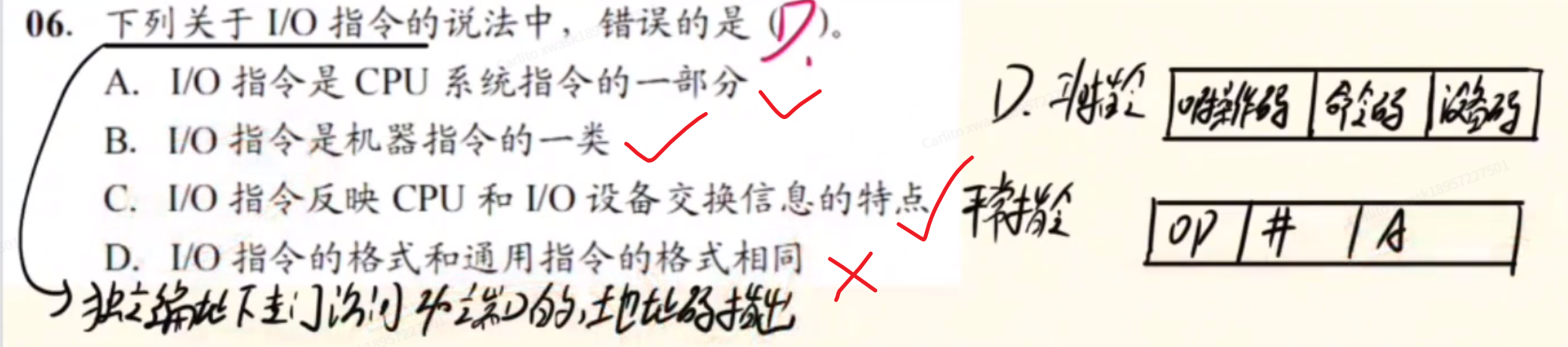

【I/O指令】：
【I/O指令】是机器指令的一类，也是CPU系统指令的一部分
但是注意：它是【特权指令】！！！因为他会直接引起【中断】！！！（回忆操作系统的知识点）

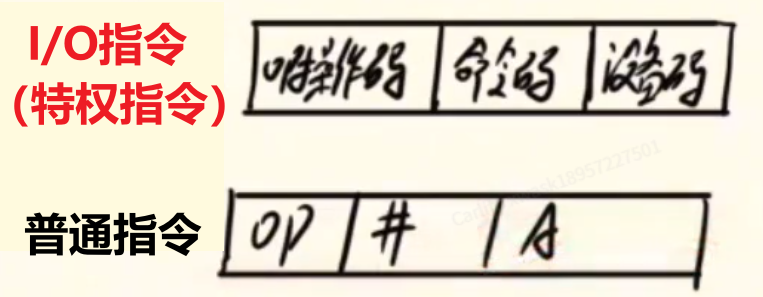

而且【它的指令格式】和【通用指令的格式】完全不一样！！！！
注意：只有在【独立编址（I/O映射）】的方式下，才会用到【I/O指令】

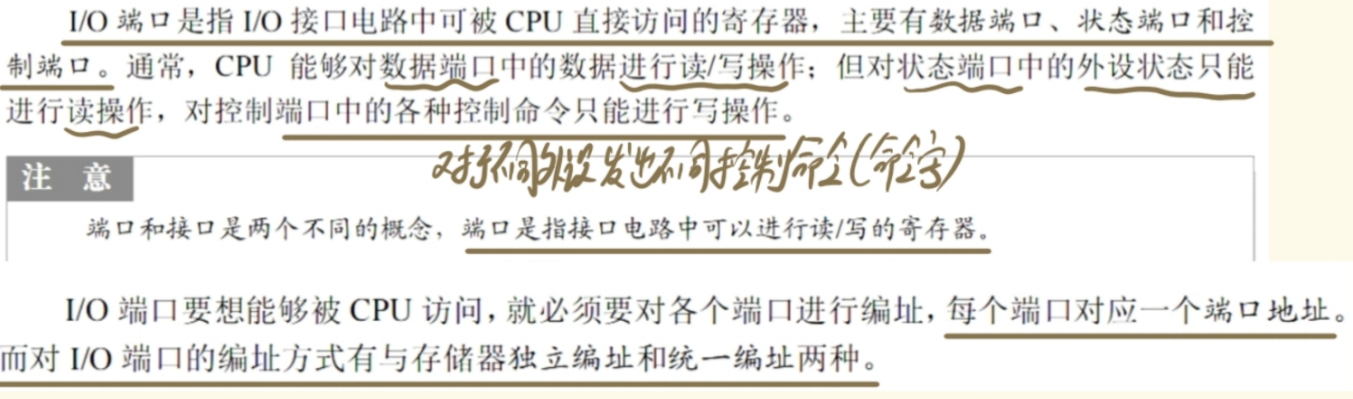

他只跟【CPU】和【I/O端口】二者有关系（【I/O端口】就是I/O接口里的寄存器）

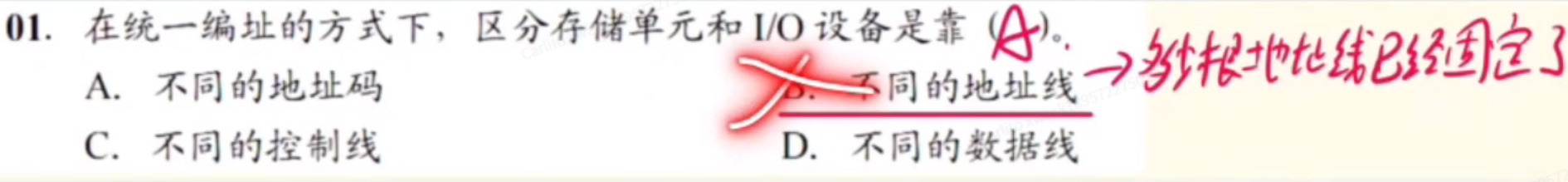

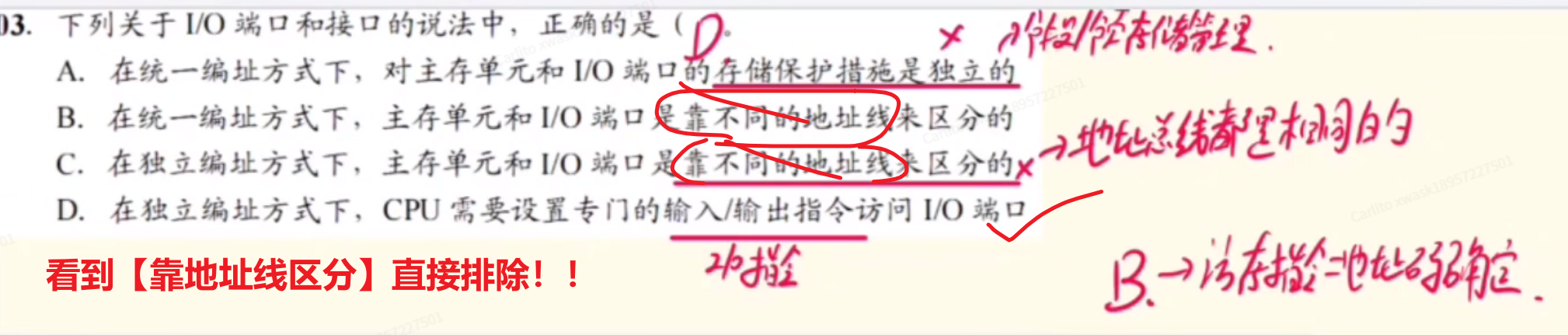

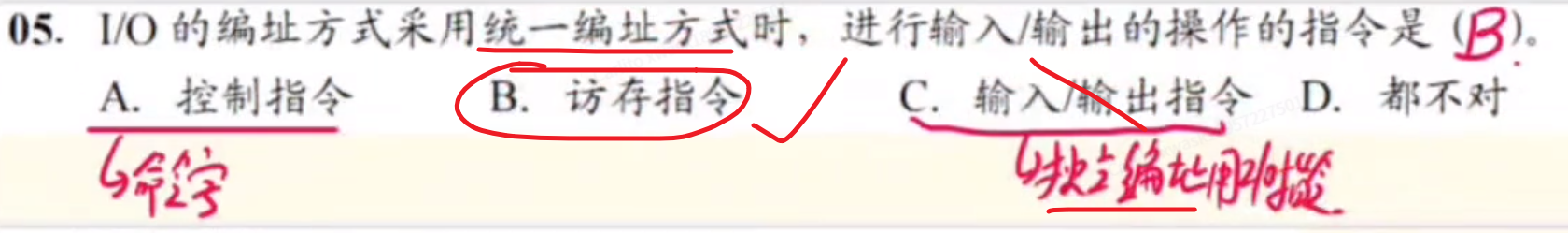

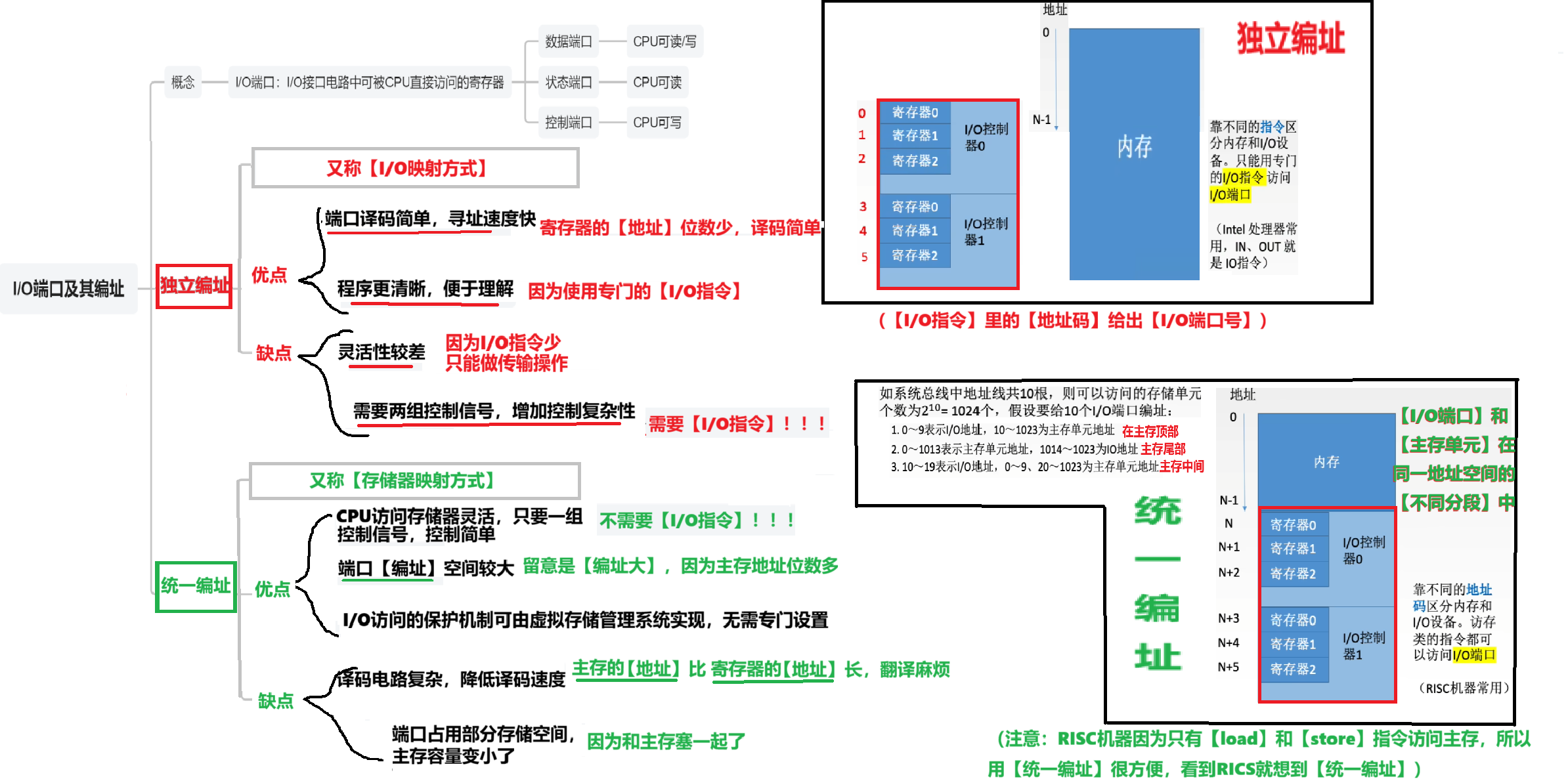

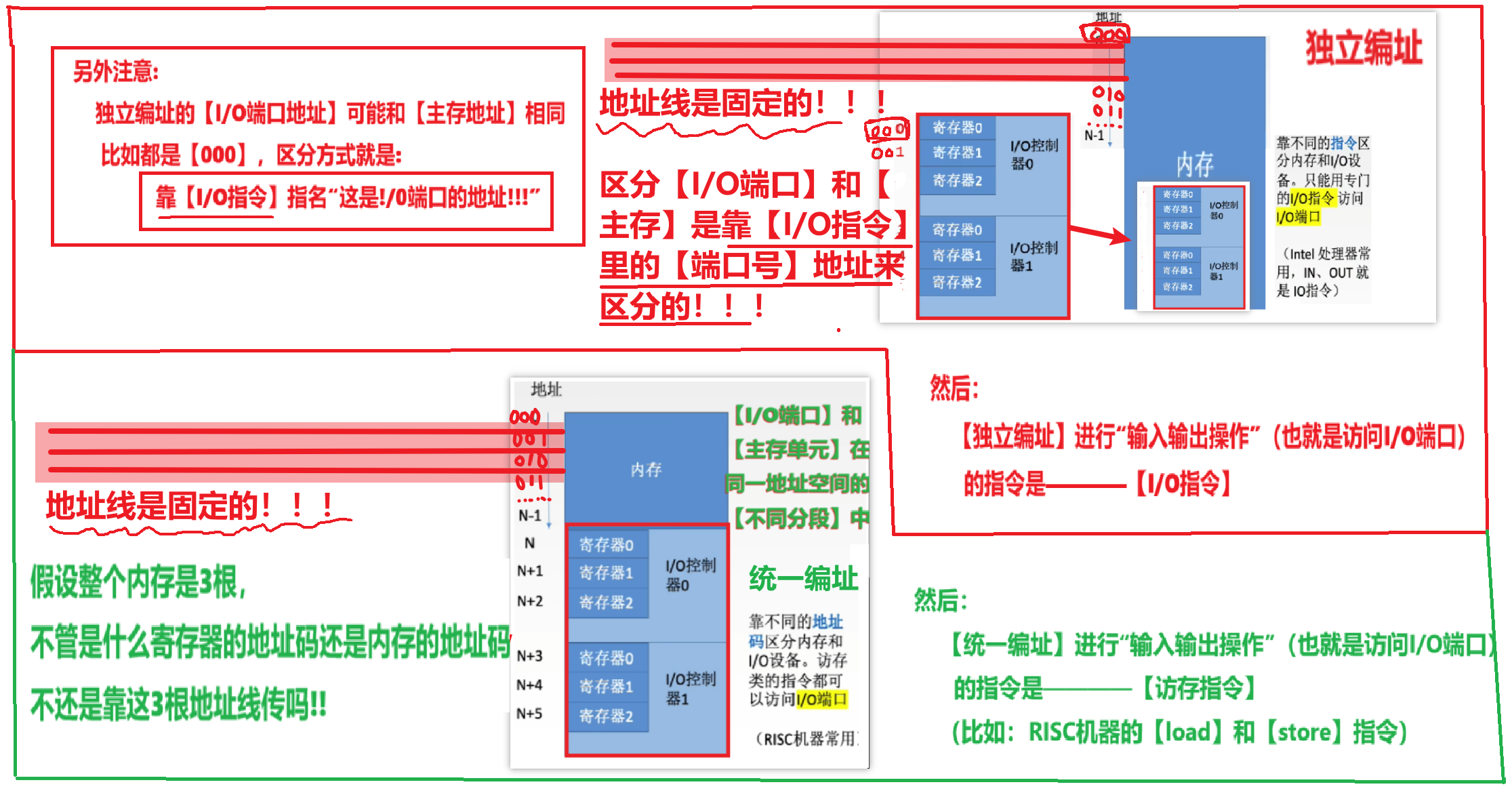

3、I/O接口的【两种编址方式】

依旧博主精心所画，浓缩精华
我就不多废口舌了，花了老半天了，请放大查看
而且记住：

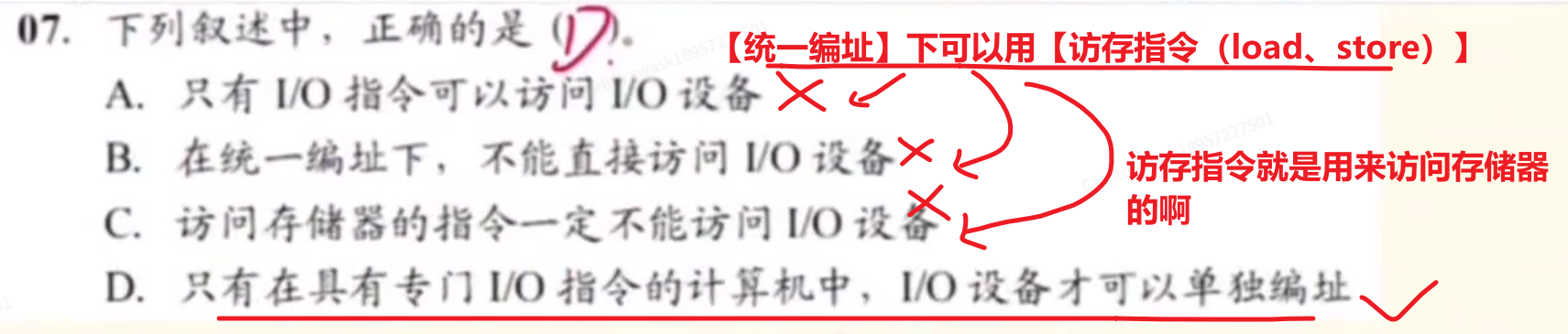

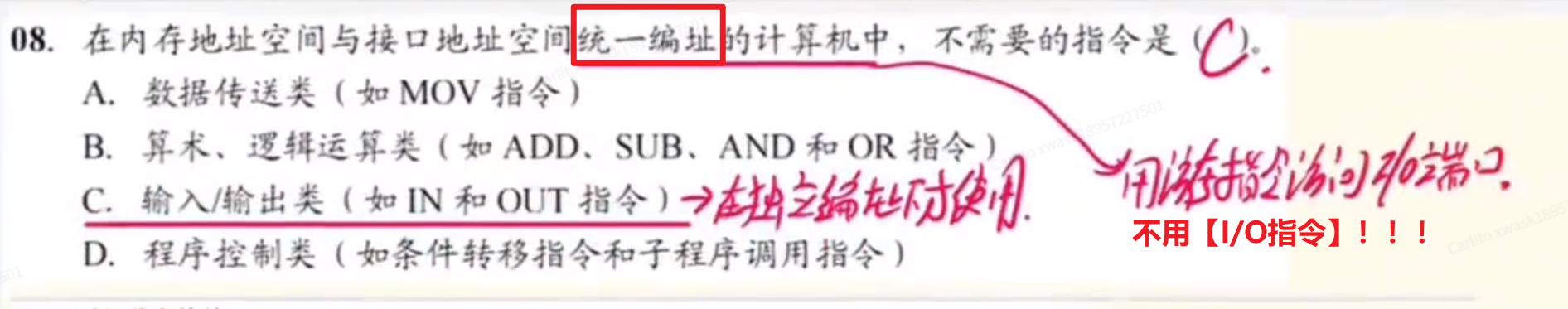

1、只有在具有【专门I/O指令】的计算机中，I/O设备才可以独立编址（有的计算机他没有I/O指令，那怎么单独编制啊，是吧？）

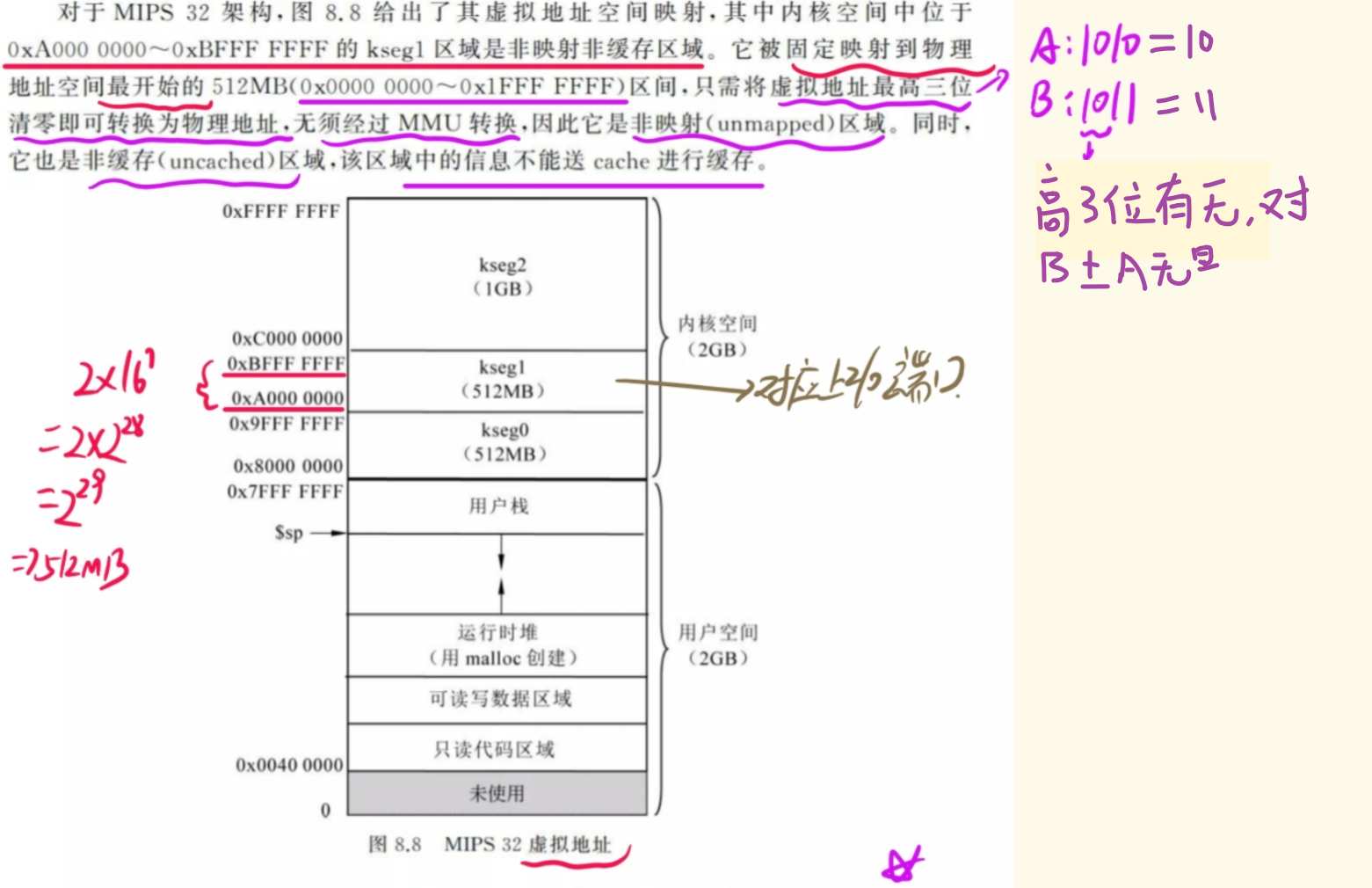

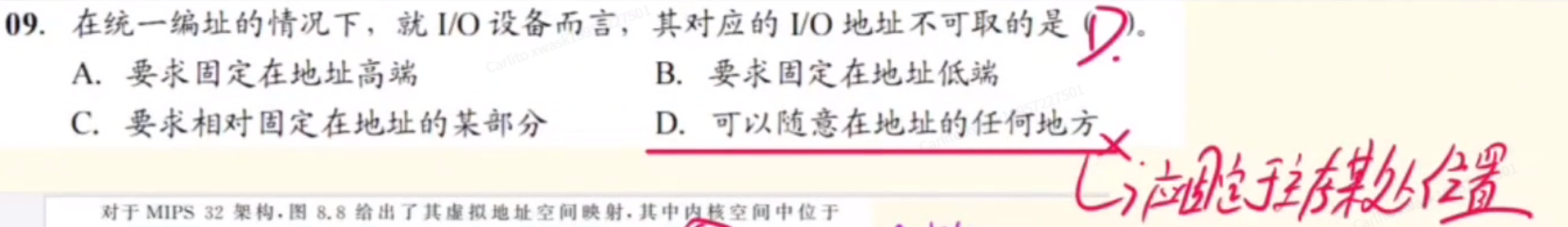

2、【统一编址】的【I/O端口】的地址也不可以随意乱放！！！
你要么在【主存高端】、
要么在主存【底端】、
要么在【固定在主存中间某个位置】
