常规的鱼眼镜头有哪些类型？能做什么？

🎯常规鱼眼镜头 各种类型全解析：从全幅到防爆

在工业大视场监测场景里，常规鱼眼镜头是 “解决‘多设备拼接、盲区漏检’的关键”—— 有人用普通定焦镜头拍车间全景，需 6 台相机拼接，拼接处盲区漏检率超 30%；有人监测圆形仓储，面阵相机无法覆盖弧形区域，货架死角频发；还有人在高危车间用普通镜头，因防护不足导致设备损坏。其实常规鱼眼镜头不是 “单一广角款”，按 “视场范围” 和 “功能适配” 能细分 4 大核心类型，每类都对应不同大视场监测需求。今天拆解这 4 类镜头，结合工业案例说明 “每种类型能做什么、适合什么场景”，帮你避开 “拼接繁琐、盲区多、适配难” 的坑。

🎯一、先搞懂：为什么常规鱼眼镜头能 “无死角覆盖”？核心是 “超广角光学设计”

很多人觉得 “鱼眼镜头只是‘畸变严重的广角镜’”，却不知道它的核心原理是 “突破视场限制”：

普通广角镜头视场角最大约 120°，覆盖范围有限，大场景需多设备拼接；而鱼眼镜头通过 “短焦距 + 特殊光学结构”（如半球形镜片），能实现 180°-360° 超宽视场，可一次性覆盖圆形、半球形甚至全周形区域，无需拼接就能消除监测盲区。

简单说：普通镜头 “看局部”，鱼眼镜头 “看全景”，这是它成为大视场监测 “标配” 的核心原因 —— 尤其在工业场景中，能减少设备数量、降低调试成本，同时避免拼接误差导致的漏检。

🎯二、常规鱼眼镜头 三大核心类型：特性 + 场景 + 落地效果

按 “视场范围” 和 “功能侧重” 划分，常规鱼眼镜头覆盖从 “半球监测” 到 “全周覆盖”、从 “普通环境” 到 “特殊工况” 的全需求，具体如下：

💥1. 类型 1：180° 视场鱼眼镜头（覆盖半球形，含 2 类亚型）

🌟亚型 A：全画幅亚型（成像占满画面）——“大面积全景监测”

全画幅鱼眼镜头（视场角 180°，覆盖半球形）——“半球无死角”，适配车间 / 仓库全景监测

核心特性：

• 视场角 180°，能覆盖以镜头为顶点的半球形区域（如安装在车间天花板，可监测地面直径 8-15 米范围），成像虽有桶形畸变，但中心区域清晰度高，适合捕捉 “上半球 + 地面” 全景；

• 优势：单台设备就能替代 3-4 台普通广角镜头，减少设备成本 60% 以上，且无需拼接算法，调试简单；

• 局限：无法覆盖镜头正下方（如安装高度 3 米，正下方 1-2 米为监测盲区），需搭配地面补盲镜头使用。

典型场景 + 落地效果：

某汽车零部件车间监测（面积 20m×15m，需监测设备运行、人员动线，避免违规操作）——

• 痛点：用 4 台普通 16mm 广角镜头拼接，拼接处盲区漏检率 28%，且设备布线复杂，调试耗时 3 天；

• 全画幅鱼眼方案：选 180° 全画幅鱼眼镜头（焦距 2.8mm）+800 万像素网络相机，安装在车间中央天花板（高度 4 米），一次性覆盖整个车间，人员违规操作、设备异常状态检出率 99.1%，盲区缩小至正下方 1.5 米（搭配 1 台定焦镜头补盲），设备成本减少 75%，调试时间缩短至 4 小时。

适配场景：车间全景监测、仓库货物堆放监管、大型设备周围安全警戒（如机床周边人员靠近监测）、半球形空间覆盖（如圆形展厅、穹顶车间）。

🌟亚型 B：圆形成像亚型（成像为独立圆形）——“目标 + 周边联动监测”

核心特性：

• 视场角同样 180°，但成像为独立圆形（四周为黑色区域），圆形区域内分辨率均匀，能重点突出 “中心监测目标 + 周边环境”（如监测机床主轴，同时覆盖主轴周边 1-2 米范围）；

• 优势：相比全画幅鱼眼，圆形成像可减少无效区域干扰，适合 “目标 + 环境” 联动监测（如设备运行状态与周边人员距离同步观察）；

• 局限：视场覆盖范围比全画幅略小（相同安装高度下，覆盖直径减少 10%-15%），且黑色区域会浪费部分像素。

典型场景 + 落地效果：

某机床加工监测（需同时观察主轴切削状态、刀具磨损，及周边人员是否违规靠近）——

• 痛点：用普通定焦镜头拍主轴，需 2 台分别拍细节和周边，画面切换繁琐，人员靠近预警延迟；

• 圆形鱼眼方案：选圆形鱼眼镜头（焦距 3.6mm）+500 万像素工业相机，安装在机床上方 2 米处，圆形成像区域内可清晰看到主轴切削细节（刀具磨损≥0.1mm 可识别），同时覆盖周边 2 米范围，人员靠近≤1 米时自动预警，预警响应时间＜0.5 秒，设备数量减少 50%，误报率降至 0.3%。

适配场景：设备细节 + 周边联动监测（机床、生产线关键工位）、局部区域安全警戒（如机器人工作站周边）、小型封闭空间监测（如配电箱内部、小型仓储柜）。

💥2. 类型 2：360° 全周鱼眼镜头（视场角 360°，覆盖全周形）

——“全周无盲区”，适配圆形 / 环形场景监测

核心特性：

• 视场角 360°，通过 “双半球镜片 + 图像拼接算法”，能实现以镜头为中心的全周形覆盖（如安装在圆形仓储中央，可监测 360° 货架及通道），成像可通过软件展开为矩形全景图，消除畸变影响；

• 优势：单台设备就能覆盖整个环形区域，替代 5-6 台普通镜头，尤其适合圆形空间（如圆形料仓、环形生产线），无任何方向盲区；

• 局限：安装高度要求高（需高于监测目标 2-3 倍，否则下方易有遮挡），且软件展开后边缘区域分辨率略有下降（约 10%-15%）。

典型场景 + 落地效果：

某化工企业圆形料仓监测（直径 12 米，存储易燃易爆原料，需监测料位、人员违规进入、设备泄漏）——

• 痛点：用 6 台普通广角镜头沿仓壁安装，拼接处盲区多，料位监测误差 ±5%，人员违规进入漏检率 35%；

• 360° 全周鱼眼方案：选 360° 全周鱼眼镜头（焦距 1.8mm）+1200 万像素防爆相机，安装在料仓顶部中央（高度 8 米），全周覆盖无盲区，料位监测误差降至 ±1%，人员进入仓内 5 秒内自动报警，泄漏点（≥0.5mm）检出率 99.5%，设备成本减少 83%，运维人员巡检频次降低 50%。

适配场景：圆形料仓 / 储罐监测、环形生产线全周监管（如锂电池卷绕车间环形工位）、大型开阔区域全周警戒（如厂区广场、物流园区中央）、无死角安防监控（如化工厂区、危险品仓库）。

💥3. 类型 3：防爆鱼眼镜头（视场角 180°-360°，带防爆认证）

——“高危环境适配”，适配易燃易爆 / 粉尘场景

核心特性：

• 视场角覆盖 180°-360°（可选择全画幅或全周款），外壳采用隔爆型设计（如不锈钢材质 + 防爆玻璃），通过 Ex d IIB T4 Ga 等工业防爆认证，能在易燃易爆（如化工车间）、高粉尘（如面粉厂）环境下安全运行，同时具备防水防尘功能（IP66 及以上）；

• 优势：兼顾 “大视场监测” 与 “高危防护”，无需额外加装防爆罩（普通鱼眼加防爆罩会遮挡视场），适应 - 40℃-70℃极端温度；

• 局限：重量比普通鱼眼重 30%-50%（约 1.5-3kg），安装需加固支架，成本比普通款高 2-3 倍（单价 5000-1.5 万元）。

典型场景 + 落地效果：

某炼油厂催化车间监测（存在可燃气体，需监测设备泄漏、管道腐蚀，环境温度 - 20℃-60℃）——

• 痛点：用普通鱼眼镜头加防爆罩，视场被遮挡 30%，泄漏点漏检率 40%，且防爆罩频繁积尘需每周清理；

• 防爆鱼眼方案：选 180° 防爆全画幅鱼眼镜头（Ex d IIB T4 Ga 认证，IP68 防护）+800 万像素高温相机，直接安装在车间立柱上，无遮挡覆盖整个车间，可燃气体泄漏（浓度≥10% LEL）、管道腐蚀（面积≥10cm²）检出率 99.3%，免清理维护周期延长至 6 个月，年减少运维成本 3 万元，未再发生因设备故障导致的安全隐患。

适配场景：易燃易爆环境（化工车间、炼油厂、加油站）、高粉尘工况（面粉厂、饲料加工车间）、极端温度区域（钢铁厂高温车间、冷库仓储）、户外恶劣环境（矿山井口、油田作业区）。

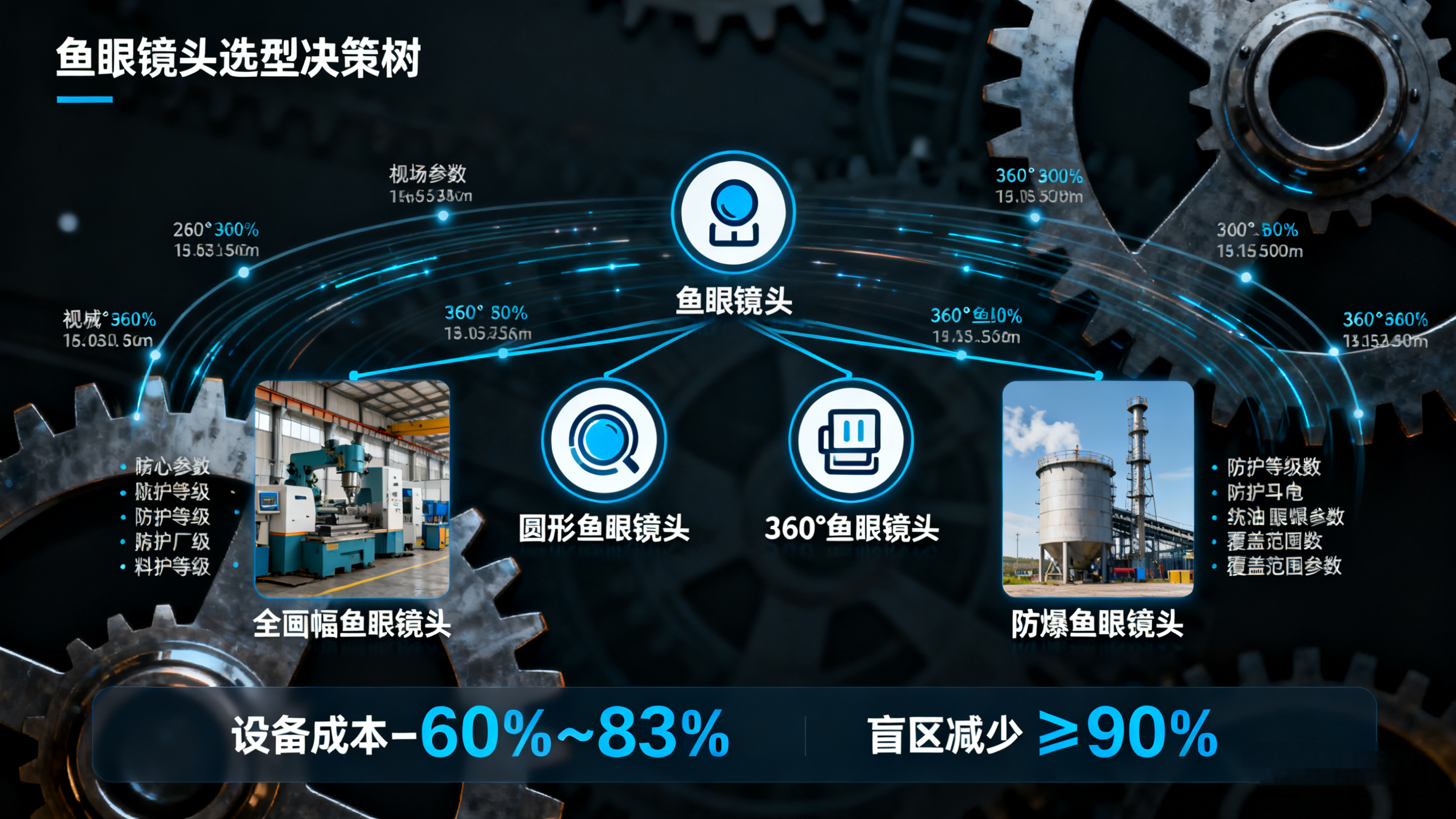

🎯三、常规鱼眼镜头选型 3 大避坑技巧

1. 按 “监测范围选视场角”，不盲目追求 “越大越好”：

• 半球形区域（如车间、仓库）：选 180° 全画幅鱼眼（覆盖面积大，性价比高）；

• 目标 + 周边联动（如设备细节监测）：选 180° 圆形鱼眼（聚焦核心区域，减少干扰）；

• 全周无死角（如圆形料仓、环形生产线）：选 360° 全周鱼眼（一次性覆盖，无盲区）；

1. 按 “环境工况选功能”，避免 “防护不足” 或 “功能浪费”：

• 普通车间 / 仓库：选普通鱼眼（成本低，无需防爆）；

• 易燃易爆 / 高粉尘：必须选防爆鱼眼（符合工业防爆认证，避免安全事故）；

• 户外淋雨 / 高温：选 IP66 + 宽温款（适应恶劣环境，延长寿命）；

1. 按 “安装条件算覆盖范围”，不忽略 “盲区补漏”：

   用公式估算覆盖直径：覆盖直径 = 2× 安装高度 ×tan (视场角 / 2)（例：180° 鱼眼，安装高度 4 米，覆盖直径 = 2×4×tan90°≈∞，实际地面覆盖直径约 12-15 米），若存在正下方盲区，需搭配 1 台定焦镜头补盲（如车间中央安装鱼眼，门口加装定焦镜头覆盖入口）。

🎯总结：鱼眼镜头选对，大视场监测 “高效无盲区”

常规鱼眼镜头的 4 大类型，本质是 “为不同大视场场景定制”—— 全画幅款覆盖半球，圆形款聚焦目标，全周款无死角，防爆款适配高危环境。选镜头前，先明确 “监测范围（半球 / 全周）、核心需求（全景 / 细节联动）、环境工况（普通 / 高危）”，再对号入座，就能解决 “多设备拼接、盲区漏检、环境不适配” 的问题。
