虚幻引擎虚拟制片入门教程 之 3D渲染基础知识：模型、材质、贴图、UV等
本文主要用于针对零基础学生的短期3D渲染教程,这里只用最简单的方式解释3D渲染中模型、材质、贴图、UV等基本概念，不涉及制作方法及实现原理
文章目录
- 1. 概述
- 2. 实例
- 2.1 模型(Model)
- 2.2 网格体(Mesh)
- 2.3 材质(Material)和着色器(Shader)
- 2.4 贴图(Texture)
- 2.5 UV
1. 概述
3D模型（3D model）是通过计算机技术构建的三维数字化表示，用于模拟现实或虚构物体的立体形态与外观质感。负责表现形态的数据资源(文件)有时也被称为网格体（Mesh）；负责外观质感的数据资源(文件)被称为材质(Material)，在计算机中材质中一般以文件的形式存在，它里面一般又包含两个部分：负责反射率、粗糙度、金属度等效果计算的程序或者公式部分被称为着色器(Shader)，一个着色器可以被多个网格体共用，而每个网格体可能会有具体的细节变化，那么提供每个网格具体参数的资源(文件),叫做纹理或贴图(Texture)
2. 实例
我们以下面这4个大兵模型为例：
2.1 模型(Model)
这4个大兵模型形态相同但衣服的色彩各异
2.2 网格体(Mesh)

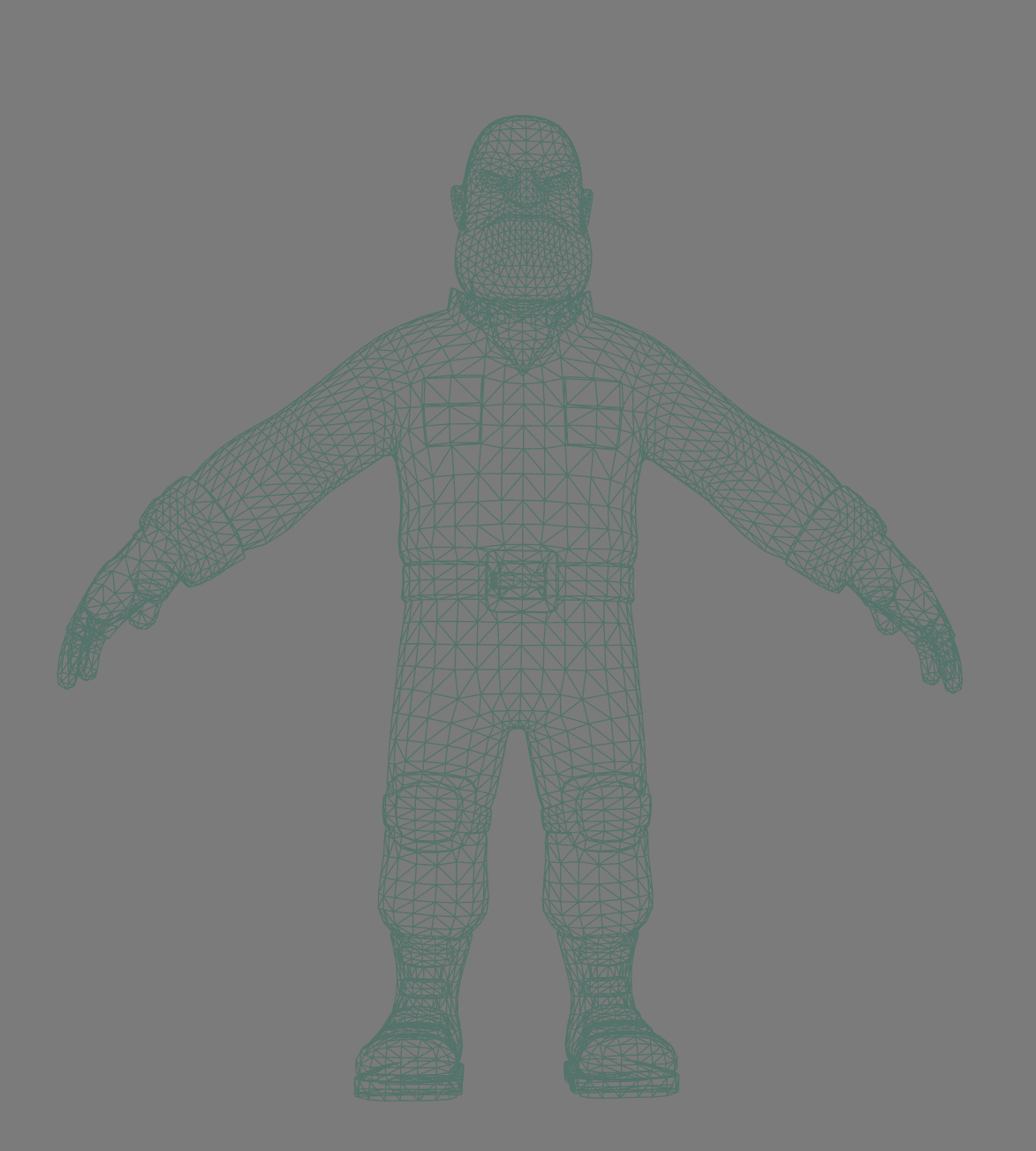

实际上它们的模型网格体(Mesh)是相同的
2.3 材质(Material)和着色器(Shader)

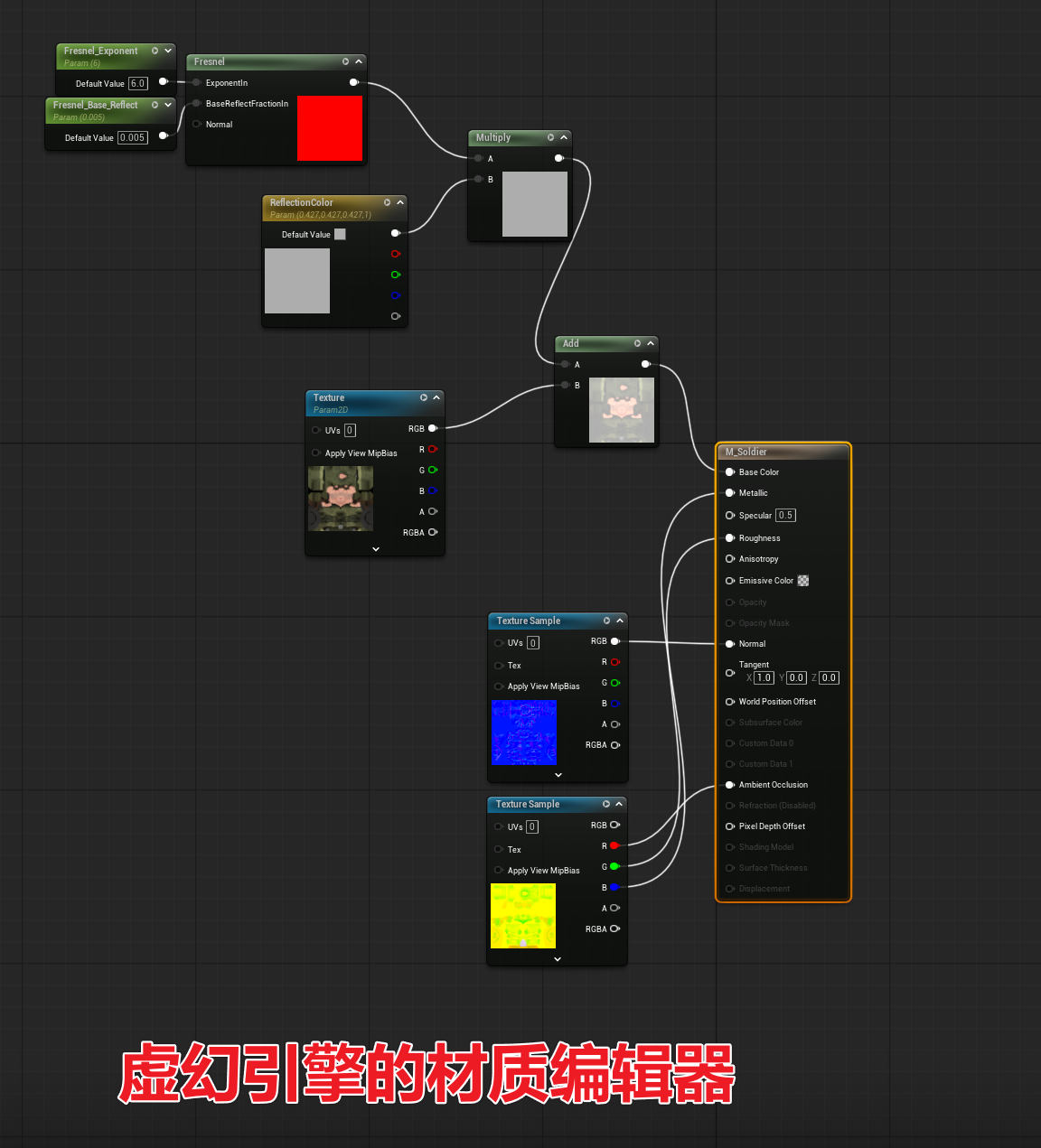

材质在游戏引擎里其实就是一个文件，材质最关键的就是其中的着色器程序(Shader)
上面4个大兵模型的材质中的着色器逻辑都是相同的
2.4 贴图(Texture)
而它们之间唯一的区别就是每个大兵使用的纹理贴图(Texture)不同
2.5 UV
实际上还有一个问题需要补充，那就是2D贴图的每一个像素信息是如何对应到3D模型上的，答案就是通过UV映射。实际上一个网格体中还包含一种数据类型，那就是Uv,也叫做UV Map

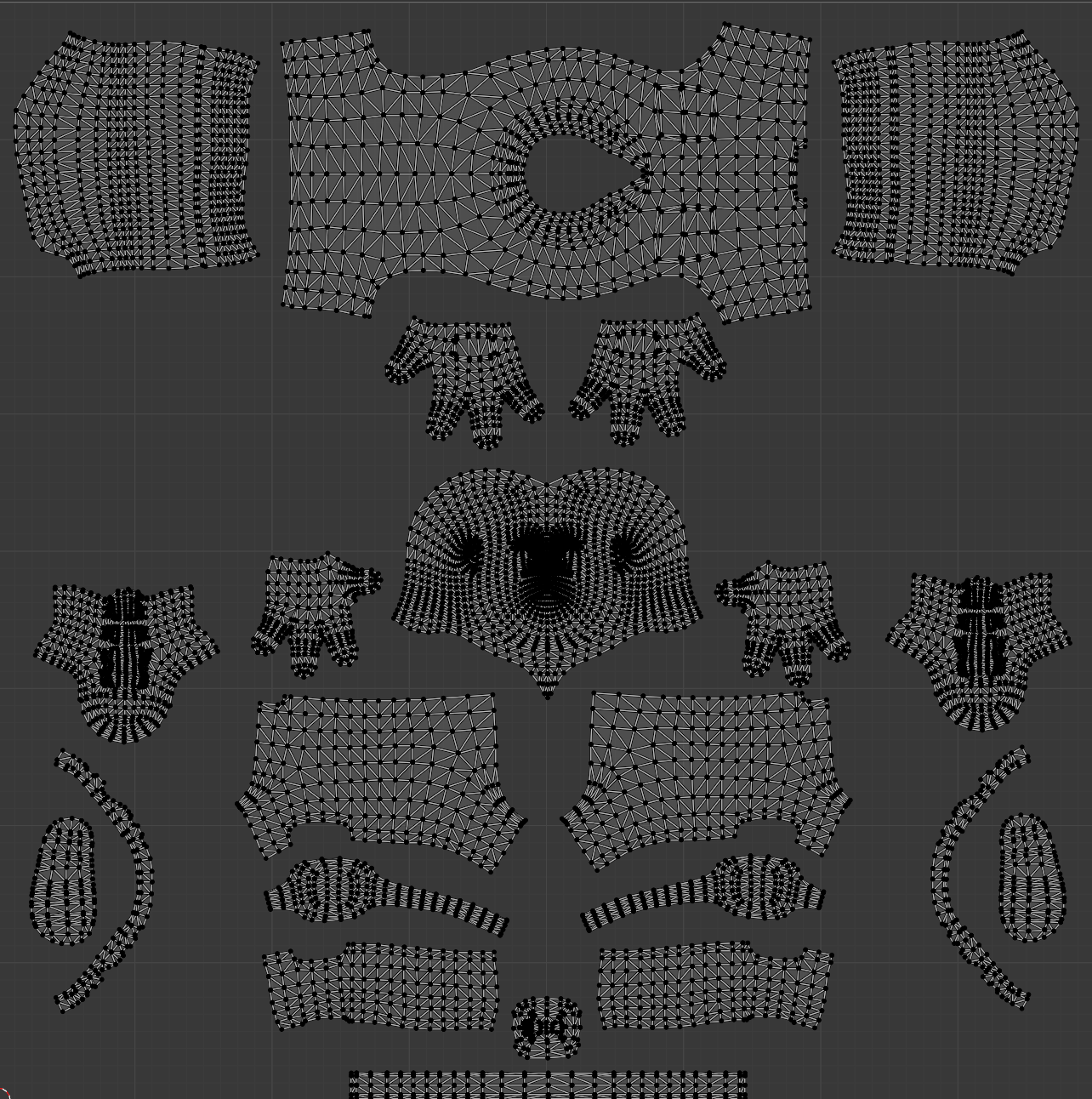

3D艺术家构建完网格体以后，要对网格体进行展UV,下面这张图就是上面大兵模型的UV,这张图定义了网格体上每一个位置和一个2D图片的对应关系。

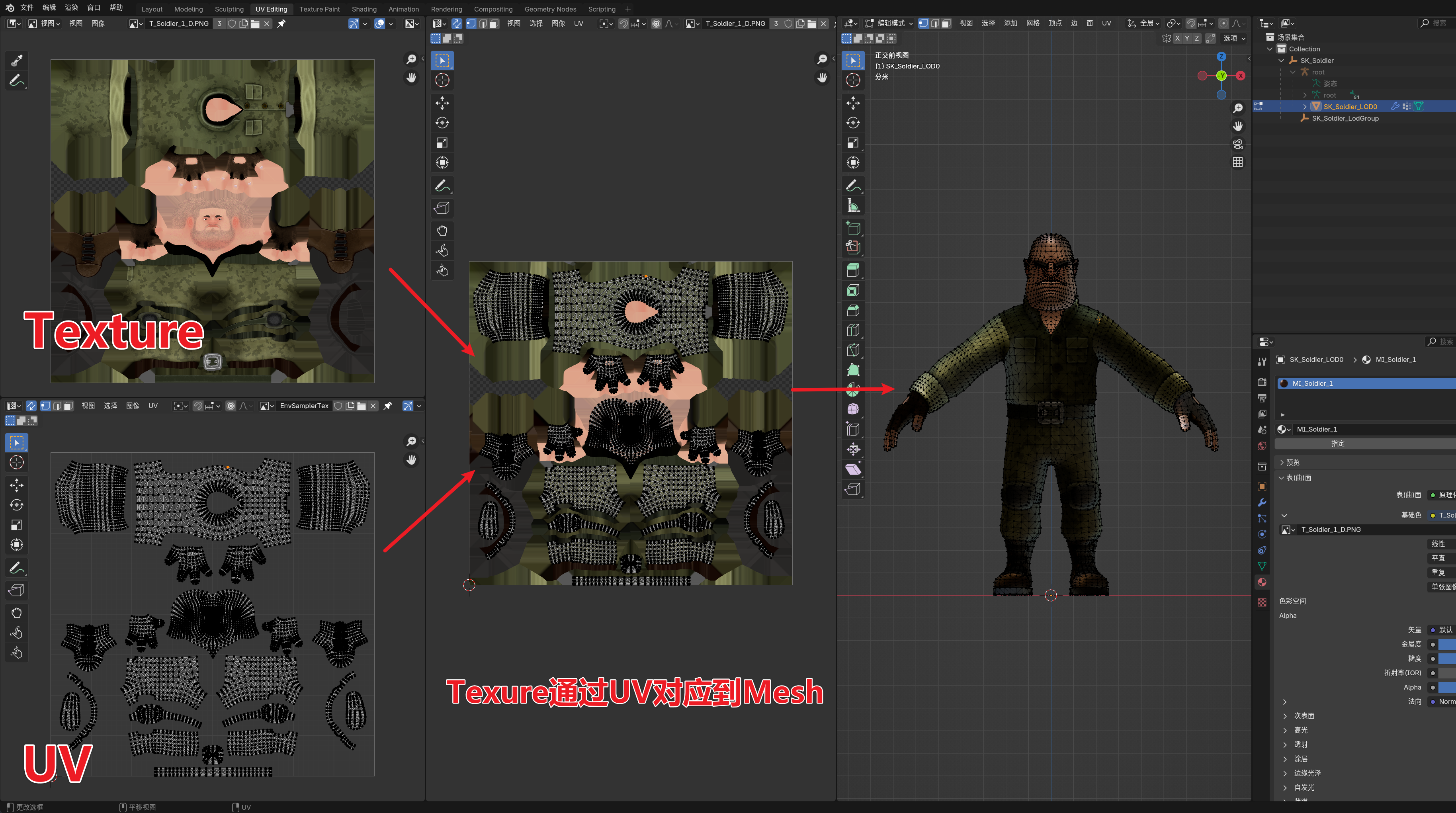

有了UV,Texture上的每一个像素就知道自己对应到网格体的哪个位置了。
对于具有动画的模型，我们一般称之为骨骼网格体(Skeletal Mesh),以及和模型动画相关的基础知识，请参看我的博文：
《关于骨骼（Skeleton）、绑定（Rigging）、蒙皮（Skinning）、刷权重（Weight Painting）那些事儿》
