分布式专题——41 RocketMQ集群高级特性

news 2025/10/13 6:11:37

1 Dledger文件⼀致性协议

1.1 Deldger高可用集群的消息一致性问题

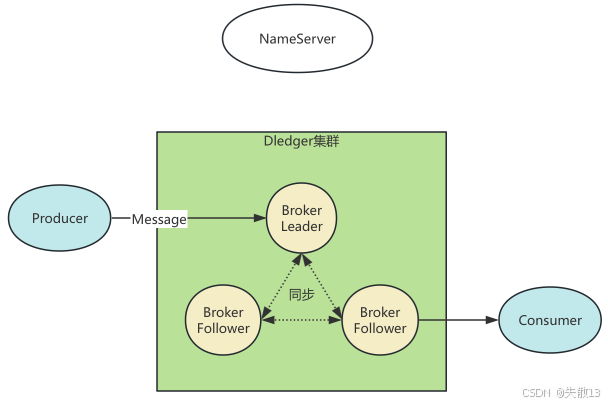

  • RocketMQ 提供两种集群机制，一是固定角色的主从集群，二是自行选主的 Dledger 集群。主从集群的消息同步过程相对简单，而 Dledger 高可用集群主节点是自行选举产生的，其文件同步更为复杂，消息数据需在整个集群内达成一致；

    在这里插入图片描述

  • 在 Server 集群中，数据写入到一个节点后，希望集群中任何一个节点都能读到该数据，此为分布式数据一致性问题；

  • 这个问题实现起来会面临以下几个核心问题：

    • 服务稳定性问题：各个 Server 状态不稳定，随时可能宕机；
    • 网络抖动问题：Server 之间网络抖动会导致集群内某些请求丢失；
    • 网速问题：数据在 Server 间传输速度不一致，难以保证数据顺序。分布式场景需保证集群最终数据一致，而数据变化通常与操作顺序有关，因此需引入操作日志集并保证日志顺序；
    • 快速响应问题：要尽快向客户端给出写入操作的响应结果，且响应时间不能依赖集群中最慢的节点；

  • 所以，这个不起眼的问题，其实是IT界中一个非常有难度的问题。解决这样的问题，也有一系列的算法：

    • 弱一致性算法：如 DNS 系统、Gossip 协议，使用场景包括 Fabric 区块链、Cassandra、RedisCluster、Consul 等；

    • 强一致性算法：像 Basic-Paxos、Multi-Paxos（包括 Raft 系列，如 Nacos 的 Raft、Kafka 的 KRaft 以及 RocketMQ 的 Dledger）、ZAB（Zookeeper）。其中，RocketMQ 的 Dledger 集群基于 Raft 协议诞生；

  • RocketMQ 中的 Dledger 来自开源组织 OpenMessage，它是一个保证分布式日志一致性的小框架，RocketMQ 将其用于自身的日志文件同步场景。

1.2 Raft协议的基本流程

  • Raft 协议分 Election（选举）和 Log Replication（日志同步）两个阶段，也就是要解决集群中选举主节点以及集群内数据同步这两件事；
  • 动画演示地址：Raft。

1.2.1 Raft 算法基本工作流程

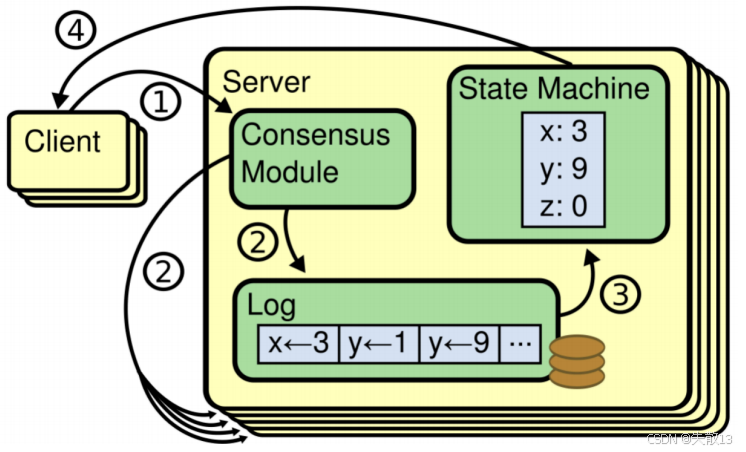

  • 客户端（Client）向服务端（Server）的共识模块（Consensus Module）发送请求；

  • 共识模块将客户端指令以条目（Entry）形式存入日志（Log），同时该指令也会被转发给集群其他节点，各节点将指令以 Entry 形式保存到自身 Log 中，此时 Entry 为未提交（uncommited）状态；

  • 当多数节点都保存了该 Entry 后，执行 Entry 中的操作，将其提交到状态机（State Machine），此时 Entry 变为已提交（commited）状态；

  • 最后向客户端返回响应；

其中，Log 日志是保存在 Server 上的操作日志，每个条目是 Entry，Entry 中的操作最终会落地到 State Machine；

Raft 算法核心是保证所有节点上的 Entry 顺序一致（而非保证 Entry 不丢失）；

在这里插入图片描述

1.2.2 节点的三种状态

  • 基于上面的过程，Raft 协议为每个节点设定三种状态：Leader、Follower、Candidate

    • Leader：

      • 由多数派选举产生
      • 向 Follower 节点发送心跳，Follower 收到心跳就不会竞选 Leader
      • 响应客户端请求，集群内所有数据变化都从 Leader 开始
      • 向 Follower 同步操作日志，实际实现中，有的产品会把发往 Follower 的请求转发到 Leader，有的则直接拒绝

    • Follower：

      • 参与选举投票
      • 同步 Leader 上的数据
      • 接收 Leader 的心跳，若长期没收到心跳，就转为 Candidate 竞选 Leader

    • Candidate：没有 Leader 时，发起投票，竞选 Leader

    在这里插入图片描述

1.2.3 Term 任期概念

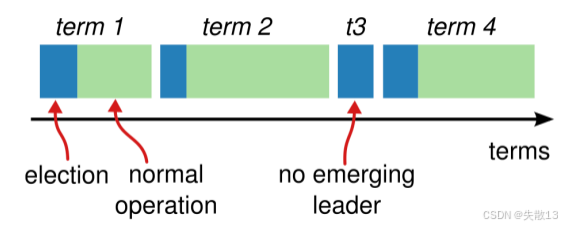

  • 为保证同一时刻集群最多只有一个主节点，防止脑裂问题，Raft 协议引入 Term 任期概念；

  • 时间被划分为多个任期，每个任期都以选举开始，选举成功后，由一名 Leader 管理集群直到任期结束；若选举失败，没有选出 Leader，就进入下一个任期，开始下一次选举；

    在这里插入图片描述

  • 从 CAP 理论的角度分析：Raft 优先保证 CP（一致性和分区容错性），放弃 A（可用性）；与之对比，Eureka 保证 AP（可用性和分区容错性）。

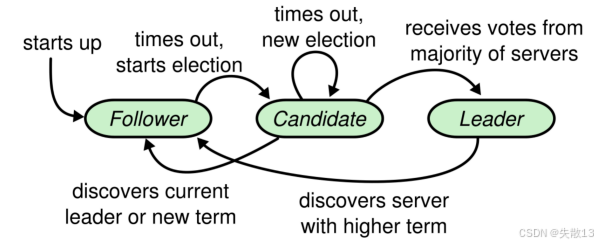

1.2.4 节点状态变化过程

  1. 所有节点启动时都从 Follower 状态开始；

  2. 每个 Follower 设定选举过期时间（Election Timeout），持续等待 Leader 的心跳请求。若超过该时间，就转为 Candidate，向其他节点发起投票竞选 Leader。为防止所有节点同一时间过期，选举过期时间通常设为 150ms 到 300ms 间的随机值；

  3. Candidate 开始新任期选举，会投自己一票，然后向其他节点发起投票 RPC 请求，等待时长为 Election Timeout；

  4. 每个节点在每个任期内有一次投票资格，会响应 Candidate 的投票 RPC 请求，按规则投票并返回支持或不支持；

  5. Candidate 收到其他节点投票 RPC 响应后，会重置 Election Timeout 继续等待。一旦收到超过集群一半节点的投票同意结果，就转为 Leader 节点，并开始向其他节点发送心跳 RPC 请求确认 Leader 地位；

  6. 其他节点收到 Leader 心跳后，会转为 Follower 状态，Candidate 也会转为 Follower，等待从 Leader 同步日志。直到 Leader 节点心跳超时或服务宕机，再触发下一轮选举，进入下一个 Term 任期；

    在这里插入图片描述

1.3 Raft协议的基础实现机制拆解

在这里插入图片描述

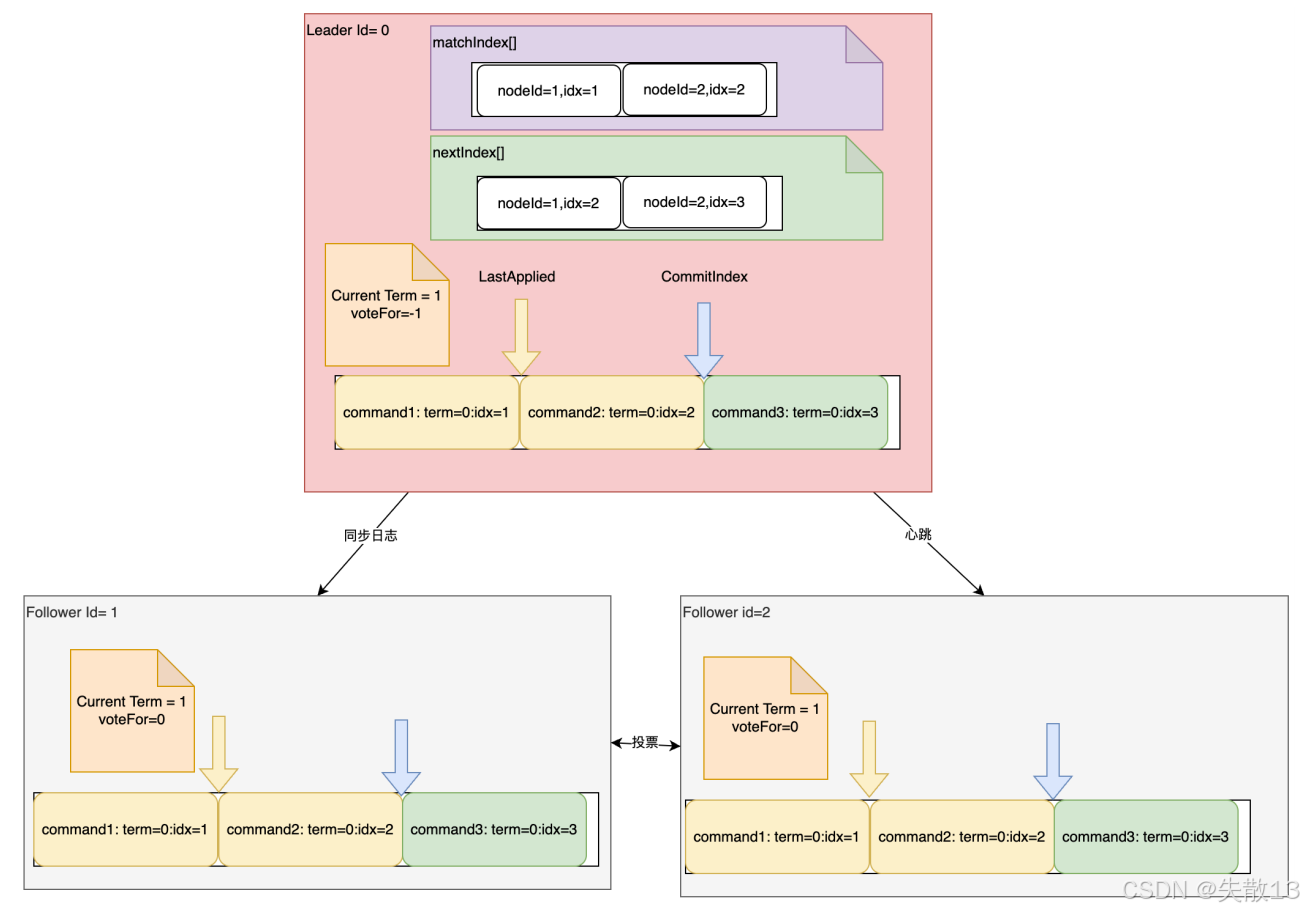

1.3.1 数据结构

  • 所有节点都需要的信息

    • currentTerm：服务器当前的任期，用于标识不同的领导周期；

    • votedFor：当前任期内投票给了哪个节点，记录投票情况；

    • log[]：日志条目 Entry 的集合。每个 Entry 包含 Command（客户端指令）、term（该 Entry 所属任期）、idx（Entry 在日志中的偏移量），是数据同步的核心载体；

    • commitIndex：标记为已提交（commited）的 Entry 的索引，记录消息同步的进度，表明到该索引前的 Entry 都已成功提交；

    • lastApplied：已执行完 Command 的 Entry 索引，记录往状态机提交的进度，且满足 lastApplied <= commitIndex，用于保证提交到状态机的顺序和完整性；

  • Leader 上的特有参数

    • nextIndex[]：针对每个 Follower，记录给该 Follower 同步到了哪一条 Entry，用于跟踪与 Follower 的同步进度，确定下一次给该 Follower 发送 Entry 的起始位置；

    • matchIndex[]：针对每个 Follower，记录已经复制到该 Follower 的 Entry 索引，用于记录有哪些 Entry 发给了 Follower 且正在等待 Follower 确认。

1.3.2 RPC 请求

  • Raft 协议中最为核心的 RPC 请求有三个：Candidate 投票的 RPC 请求、Leader 发送的心跳请求、Leader 发送的日志同步请求。
1.3.2.1 投票请求
  • 主要请求参数
    • term：当前任期，用于确定投票所处的周期
    • candidateId：投票的候选人 ID，标识发起投票的节点
    • lastLogIndex：候选人的最后日志 Entry 索引，用于判断候选人日志的新旧程度
    • lastLogTerm：候选人最后日志条目的任期号，辅助判断候选人日志的新旧。前两个参数是必须的，后两个参数主要在主从发生切换时，用于找出最新的 Candidate
  • 主要响应参数
    • term：当前任期号，反馈响应时的任期情况
    • voteGranted：投票结果，表明是否支持当前 Candidate 当选为 Leader
1.3.2.2 Leader 发送的心跳请求与日志同步请求

  • 这两种请求其实可合并为一种，Follower 可通过是否带有日志条目来区分。心跳请求不带日志条目，用于维持 Leader 与 Follower 的连接，防止 Follower 因超时而发起新的选举；日志同步请求带日志条目，用于向 Follower 同步数据；

  • 主要请求参数

    • term：当前领导者的任期，确保请求在有效任期内
    • leaderId：当前领导者的 ID，标识发起请求的 Leader
    • entries[]：要同步的日志条目，心跳请求时该字段为空，同步消息请求时可支持批量同步
    • leaderCommit：领导者已知已提交的最高的日志条目的索引，让 Follower 知道新的条目要从哪里开始同步
    • 为安全起见，还建议将上一条 Entry 的 Index 以及 Term 发送过来，主要用于协助 Follower 定位 Entry，确保同步的准确性

  • 主要响应参数

    • term：当前任期，反馈响应时的任期
    • success：响应是否成功，表明 Follower 对请求的处理结果

1.4 RocketMQ中的Raft实现

1.4.1 每个节点的基础状态

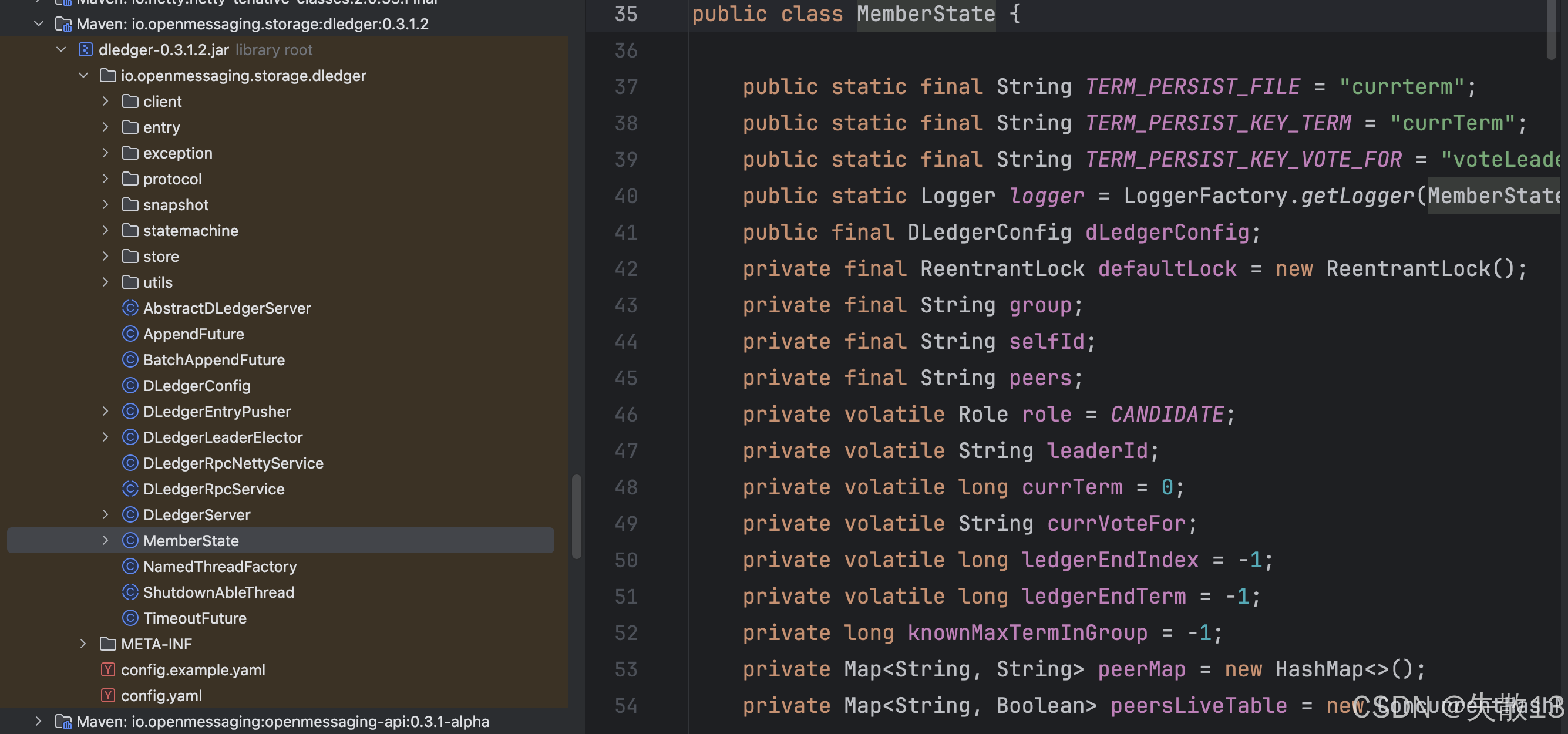

  • io.openmessaging.storage.dledger.MemberState类，核心属性包括：

    • selfId：节点自身的 ID
    • role：节点的角色（如 Candidate 等）
    • leaderId：Leader 节点的 ID
    • currentTerm：当前 Leader 的任期
    • currentVoteFor：当前任期内投票给的节点，一个任期内只能投一次票
    • ledgerEndIndex：当前节点最后一个 Entry 的索引
    • LedgerEndTerm：当前节点最后一个 Entry 的任期

    在这里插入图片描述

  • DledgerEntryPusher：

    • 记录 Leader 的消息同步进度，其中 dispatcherMap 记录每个节点的同步状态，相当于 Raft 协议中的 nextIndex[]；
    • pendingMap 记录待确认的消息，相当于 Raft 协议中的 matchIndex[]；
    // io.openmessaging.storage.dledger.DLedgerEntryPusher 构造方法
for (String peer : memberState.getPeerMap().keySet()) {if (!peer.equals(memberState.getSelfId())) {dispatcherMap.put(peer, new EntryDispatcher(peer, logger));}
}// io.openmessaging.storage.dledger.DLedgerEntryPusher#EntryDispatcher
// doAppendInner方法 记录每条消息的等待确认的时间
PushEntryRequest request = buildPushRequest(entry, PushEntryRequest.Type.APPEND);
CompletableFuture<PushEntryResponse> responseFuture = dLedgerRpcService.push(request);
pendingMap.put(index, System.currentTimeMillis());

1.4.2 LogEntry 的设计

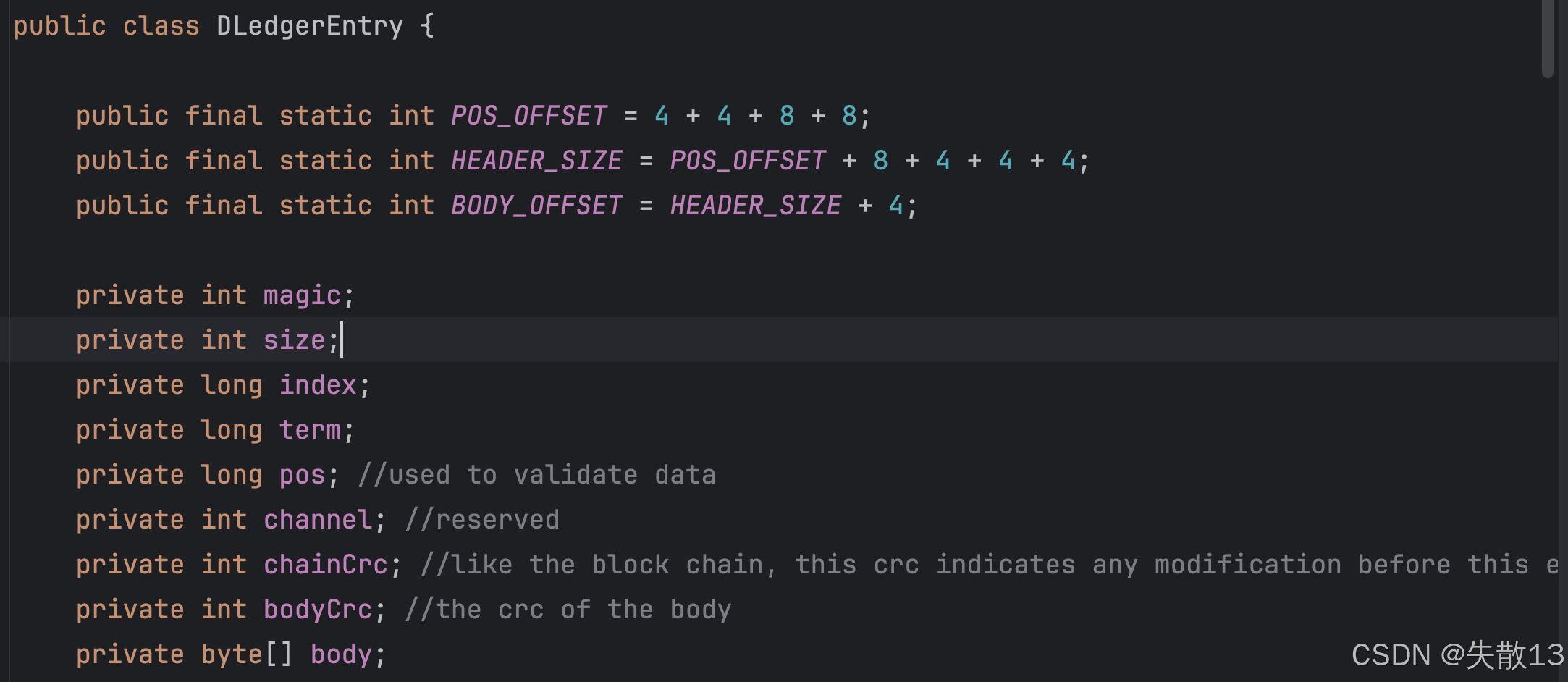

  • io.openmessaging.storage.dledger.entry.DLedgerEntry类：

    在这里插入图片描述

  • RocketMQ 中要传递的消息主要是 CommitLog，实际是 CommitLog 的子类 DLedgerCommitLog；

  • Dledger 集群模式下记录的 CommitLog 日志和主从集群下的 CommitLog 日志不同，二者日志文件不通用，主从集群升级为 Dledger 集群时，日志文件无法直接迁移。

1.4.3 状态机

  • Dledger 保留 io.openmessaging.storage.dledger.statemachine.StateMachine 接口；
  • 状态机中记录 lastAppliedIndex 和 CommitIndex，lastAppliedIndex 封装在 io.openmessaging.storage.dledger.statemachine.StateMachineCaller 中，通过该类调度触发状态机的对应方法；
  • 在 onCommited 方法里，记录 committedIndex 并封装成 Task 放到队列里排队执行；
  • 状态机只定义提交 Entry 的具体操作，具体实现逻辑由 RocketMQ 自行实现。

1.4.4 RPC 请求

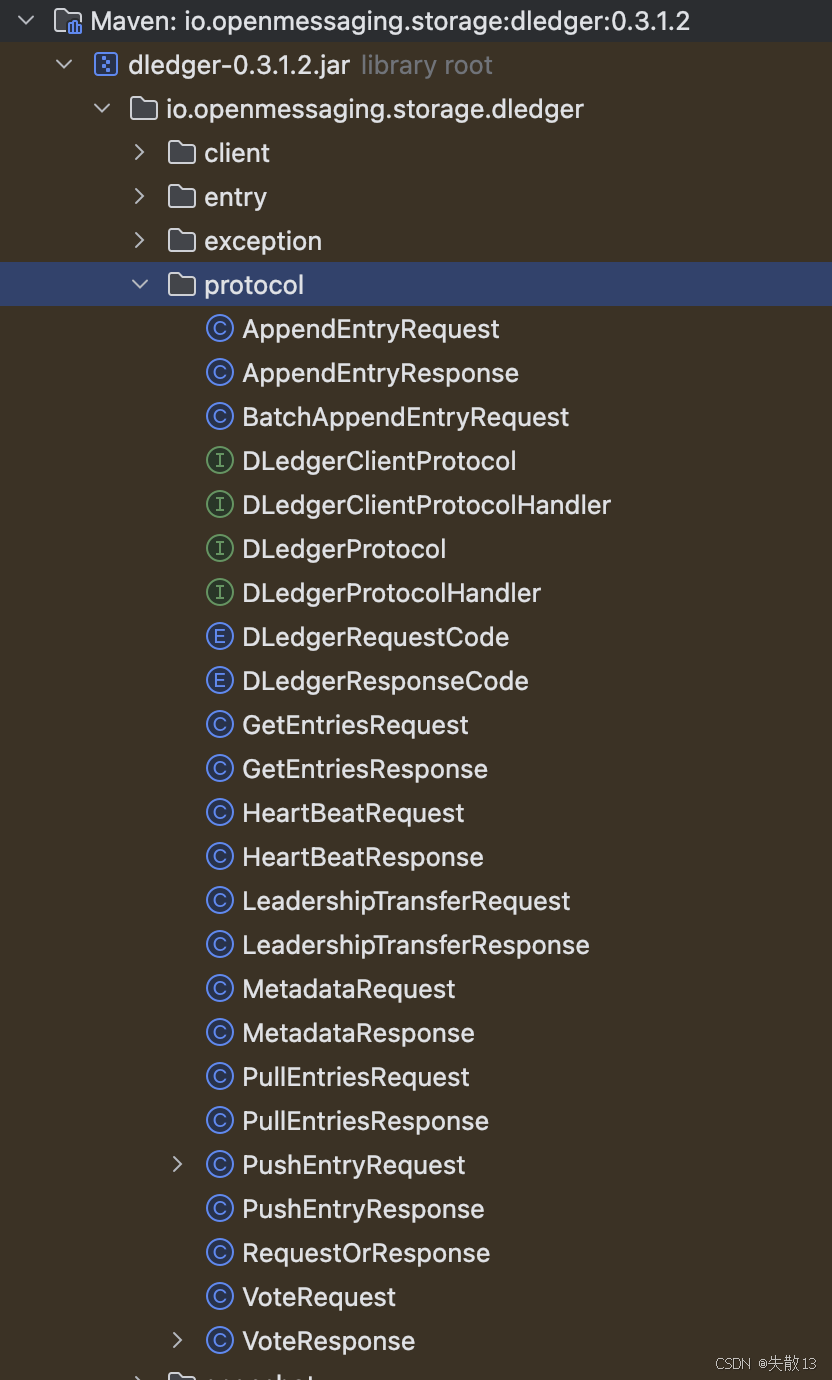

  • 相关类位于 io.openmessaging.storage.dledger.protocol 包下，包含各种 Request 和 Response 类，用于处理 Raft 协议中的选举、心跳、日志同步等 RPC 交互。若想了解每个请求的构建及参数流转，可自行分析源码；

    在这里插入图片描述

2 主从节点切换的高可用集群

  • RocketMQ 提供的 Dledger 虽增强了集群高可用性，但它将集群选举和同步日志功能整合在一起，且 Dledger 集群下的日志量比主从集群大很多，这会增加写日志的 IO 负担；

  • 在 RocketMQ 5.X 及以上大版本中，提供了 Controller 机制。该机制可利用 Raft 选举机制带来高可用特性，同时能使用 RocketMQ 原生的 CommitLog 日志，平衡了高可用性与 IO 负担等问题；

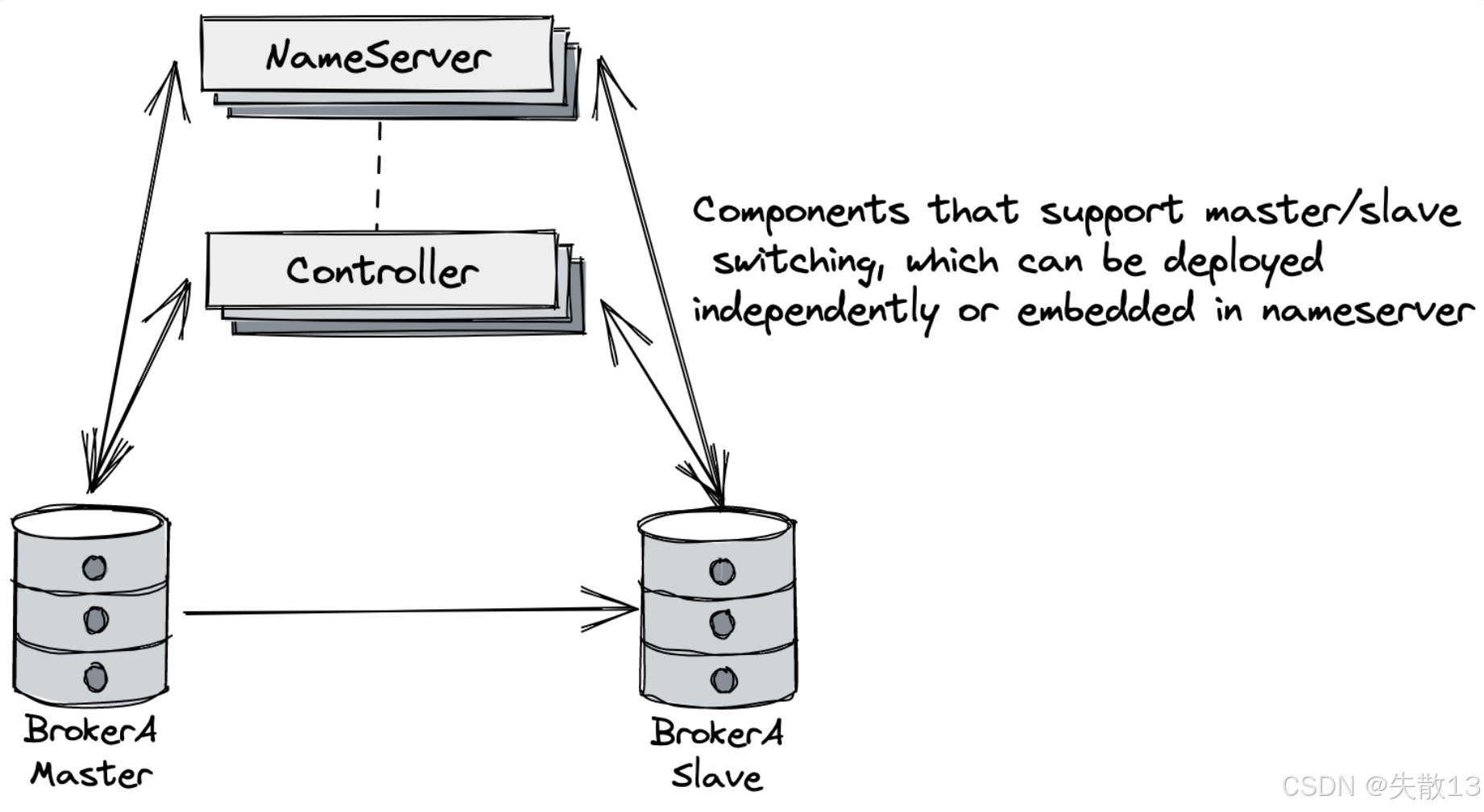

  • 架构组成：

    • NameServer：作为命名服务，管理 Broker 等信息；

    • Controller：支持主从切换的组件，可独立部署或嵌入到 NameServer 中；

    • Broker（Master 和 Slave）：Master 负责处理客户端请求等主要操作，Slave 作为备份，在主从切换时可接替 Master 工作；

    在这里插入图片描述

  • 部署与扩展

    • 具体部署方式可参考官网链接：主备自动切换模式部署 | RocketMQ；

    • 更注重引导理解 RocketMQ 思考问题的方式，若对 Controller 组件用法等细节感兴趣，可按之前读源码的思路去分析源码。

3 RocketMQ的BrokerContainer容器式运行机制

  • 在 RocketMQ 4.x 版本中，一个 Broker 对应一个进程。无论是主从部署还是 Dledger 形式部署，一个进程里只有一个 Broker 服务。且 Broker 分主从，Master 负责响应客户端请求，十分繁忙；Slave 一般只承担冷备或热备作用。这种节点角色不对等的情况，导致 RocketMQ 的服务器资源无法充分利用；

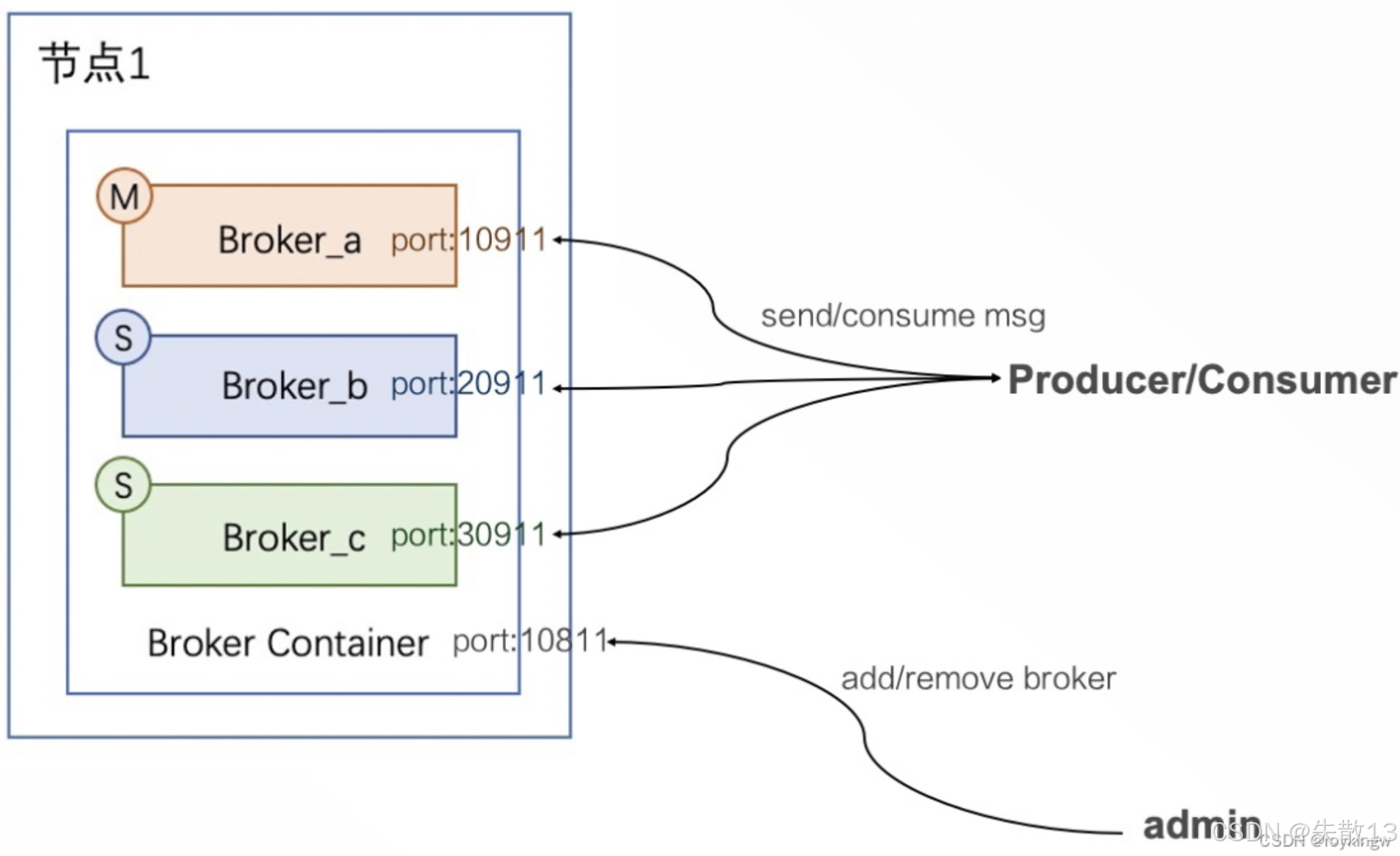

  • 为解决上述资源利用问题，在 RocketMQ 5.x 版本中，提供了 BrokerContainer 新模式。在一个 BrokerContainer 进程中可加入多个 Broker，这些 Broker 可以是 Master Broker、Slave Broker 或者 DledgerBroker。通过这种方式，能提高单个节点的资源利用率，还可通过各种形式的交叉部署实现节点之间的对等部署；

    在这里插入图片描述

  • BrokerContainer 部署与配置

    • 通过调用 bin/mqbrokercontainer 脚本启动，使用 -c 参数指定单独的配置文件；

      bin/mqbrokercontainer -c broker-container.conf

    • 配置文件具体的配置方式，可以参见RocketMQ给出的配置示例文件，即conf/container/目录下的配置；

      • 核心配置是通过 brokerConfigPaths 参数指定多个 Broker 的配置文件，将它们打包成一个 BrokerContainer 执行；
      • 同时，还可配置端口（如 listenPort=10811 用于接收 mqadmin 命令）、NameServer 地址（namesrvAddr 或通过 fetchNamesrvAddrByAddressServer 自动获取）等；
      # 配置端口，用于接收mqadmin命令
listenPort=10811
# 指定namesrv
namesrvAddr=worker1:9876;worker2:9876;worker3:98767
# 或指定自动获取namesrv
fetchNamesrvAddrByAddressServer=false
# 指定要向BrokerContainer内添加的brokerConfig路径，多个config间用“:”分隔；
# 不指定则只启动BrokerConainer，具体broker可通过mqadmin工具添加
brokerConfigPaths=/app/rocketmq/rocketmq-all-5.3.0-bin-release/conf/2m-2s-async/broker-b-s.properties:/app/rocketmq/rocketmq-all-5.3.0-bin-release/conf/2m-2s-async/broker-a.properties

4 RocketMQ的集群架构总结

  • RocketMQ 从 2022 年 9 月推出 5.x 大版本，相比 4.x 版本，向云原生方向迈进了一大步。除了 Controller 主从切换集群和 Container 容器化运行机制外，5.x 版本还新增了 Proxy 组件；

  • Proxy 组件：

    • 和 Controller 类似，可与 Broker 一起组合部署，也可单独部署；

    • 主要用于兼容多语言客户端。若使用 Java 客户端，则无需启动 Proxy；

    • 具体部署过程可参见官网：本地部署 RocketMQ | RocketMQ；

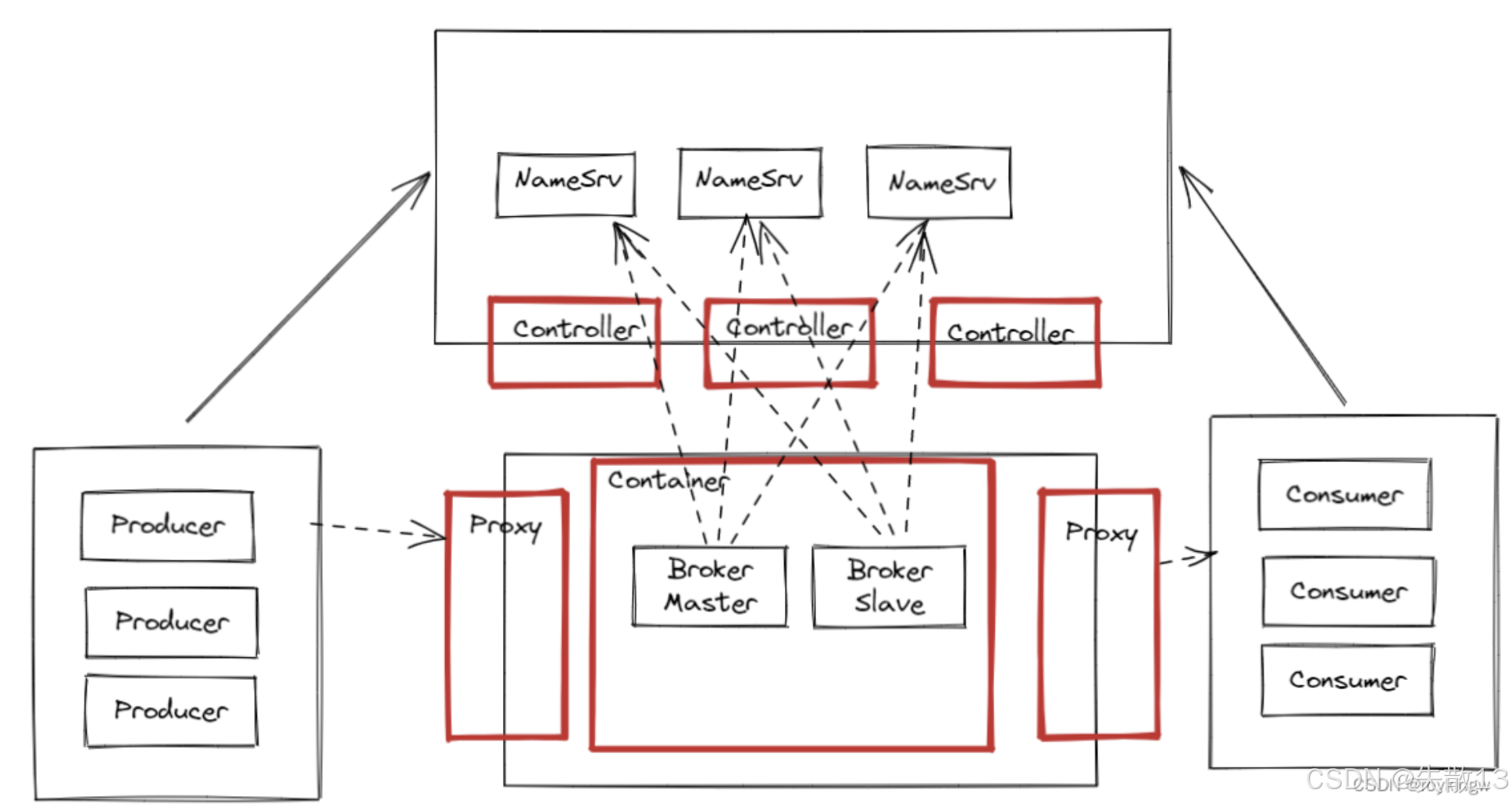

  • 整体架构组成

    • NameSrv：作为命名服务，管理 Broker 等相关信息，多个 NameSrv 可形成集群，保证服务的高可用性；

    • Controller：支持主从切换的组件，可独立部署或嵌入到 NameSrv 中，用于管理 Broker 的主从状态切换等，保障集群的高可用性；

    • Container：采用容器化运行机制的组件，一个 Container 进程中可加入多个 Broker（如 Master Broker、Slave Broker 等），提高单个节点资源利用率，实现节点对等部署；

    • Broker（Master 和 Slave）：Master 负责处理客户端请求等主要操作，Slave 作为备份，在主从切换时可接替 Master 工作；

    • Proxy：位于 Producer 和 Consumer 与 Broker 之间，起到协议转换等作用，以兼容多语言客户端；

    • Producer/Consumer：Producer 负责发送消息，Consumer 负责消费消息，通过 Proxy 与 Broker 等组件交互；

    在这里插入图片描述
