Verilog和FPGA的自学笔记5——三八译码器(case语句与锁存器)

今天说说用Verilog描画三八译码器……

跟锁存器啥关系？？

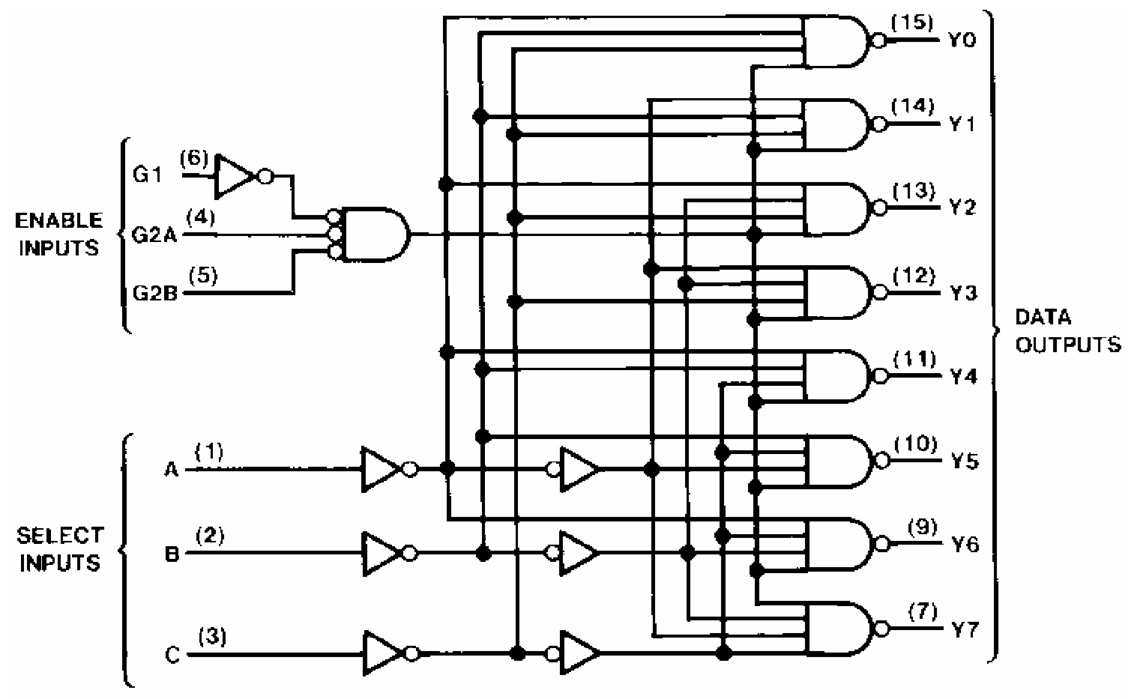

记得第一次看见三八译码器时，看见的是个这：

没错，数字电路技术基础来也！
到FPGA里时，一想，不对啊，这么多逻辑，全写完还活不活了……
当时本人也懒得动脑子，决定直接看答案（Ctrl+C Ctrl+V中……）

always@(*) begincase(sel)3'b000 : out = 8'b0000_0001;3'b001 : out = 8'b0000_0010;3'b010 : out = 8'b0000_0100;3'b011 : out = 8'b0000_1000;3'b100 : out = 8'b0001_0000;3'b101 : out = 8'b0010_0000;3'b110 : out = 8'b0100_0000;3'b111 : out = 8'b1000_0000;default : ;endcase
end

还没等Ctrl+C就明白了，就一堆switch-case啊 （当时以为是switch） ，哦原来这么写的啊……晕死。

于是这件事启发了我：原来那经典的根据云里雾里的真值表设计逻辑电路的破题，在FPGA里压根就不算事，直接把它抄进来不就完了嘛！

对，其实我们学设计译码器不是来学逻辑表达式的，而是来学case语法的……捂脸。

case语句

case作为过程性语句，也不能自个待着，它必须放进用always搭建的过程块中去。

always@(*) begincase(敏感信号)情况1 : 逻辑1;情况2 : 逻辑2;……情况n : 逻辑n;default : ;endcase
end

小贴士：

1. Verilog不是C++，硬件做并行处理无需写break;
2. Verilog不是C++，Verilog中要列清楚所有可能的结果（至于为啥待会再说）
3. Verilog不是C++，别写switch-case，记得结尾要写endcase。（越来越感觉像asm）
4. 暂时没了，以后想起来再补充，先占个位……

为什么要讲锁存器？？

填开头的坑啊……其实锁存器和译码器不能说关系不大吧，至少也可以说是一点关系没有。

学过数字电路的我们都知道，锁存器和触发器的区别就在于电平触发还是边沿触发。
在不少FPGA中，因为这样或那样的原因，抖动是不可避免的，所以绝大部分情况下，弄一个锁存器出来是要命的。

我们要避免锁存器的产生。

那跟译码器啥关系啊？因为不看小贴士的人可能会无意中造个latch出来。（看不懂的说明英语该补补了……）

敲黑板：

包含在不带时钟的always语句的if或者case语句的不完整描述将被综合产生latch。

什么玩意？不会长句变短句啊？cos全国语文新课标卷语言文字运用……

换句话说，如果你在always @(*)的语句块里面写了个if或者case，但遗漏了部分情况，就会综合出个锁存器……

至于为啥昂咱也不知道，咱也不敢问。

不过我一直用vivado，vivado这个样子，至于别的EDA工具会不会这样咱也没用过不清楚。（不是贬低vivado，这里我也不清楚为啥，但承认vivado是目前最好的EDA开发软件，优化算法真的很厉害）

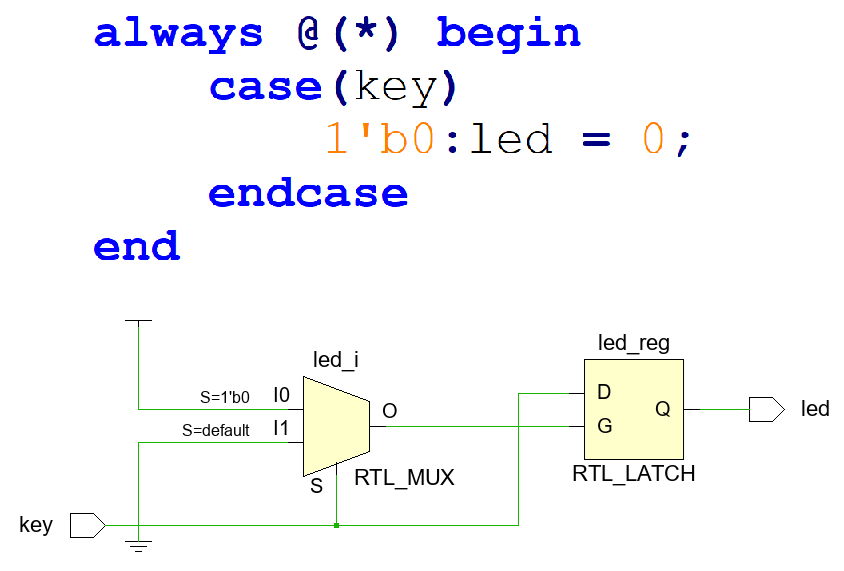

对应的代码放张图给你看：（下部是vivado中的细化设计）

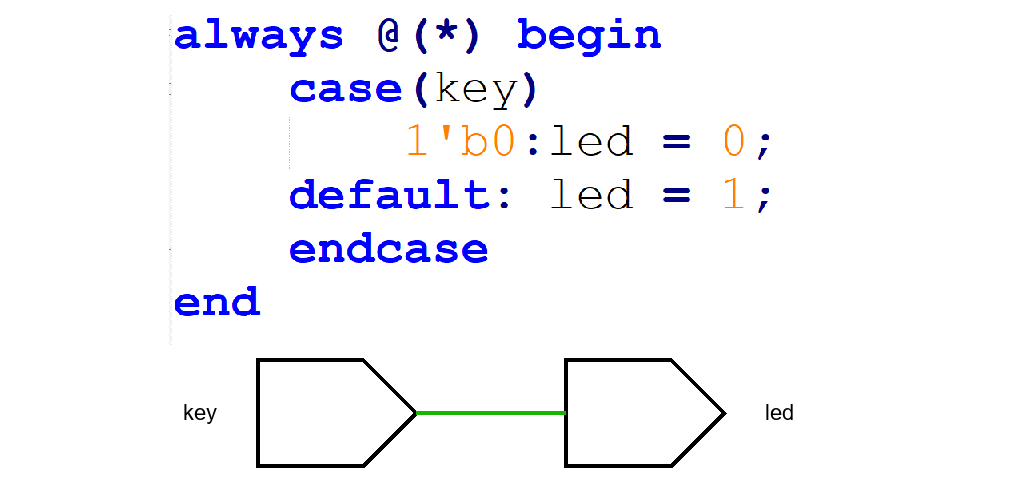

再看个情况写全了的：

显而易见吧？

当然下面这种写法也不会产生latch：

always @(*) begincase(key)1'b0:led = 0;1'b1:led = 1;endcase
end

有的教程认为不写default就会产生latch，这种说法是错误滴！

多位宽的reg

看译码器的示例代码时，有人可能对这个有疑惑：out = 8’b0001_0000;

一个out咋可能对应8个信号捏？
哈哈这当然不可能，毕竟三八译码器还是8路输出呢。
out的数据类型是这样写的：

output  reg [7:0]   out   //在module定义的

类似C++数组，reg后面的[7:0]表示从0位开始，7位结束的8位寄存器。

output  reg [7:0]   out1,out2

以这样的方式可以定义多个相同类型的多位宽寄存器。

如果有人就是不想从0开始，觉得别扭，非要从某个自己喜欢的数开始，也行。
比如这样：

output  reg [7:2]   out

这就解释了什么是鹤立鸡群……（因为一般人都会从0开始）

同理，sel（三位地址输入信号）也是用[2:0]实现的，只是换成了线网类型wire：

wire [2:0] sel;

需注意sel并不作为module的端口，只是一个存放数值的中间量而已。

位拼接运算符

所以分别定义三个输入：

intput A,
intput B,
input C

接着用位拼接运算符“{}”进行拼接：

assign sel = {A, B, C};   //用法非常清晰就不多说了吧……

位拼接也是一种逻辑运算，需要放进assign或者always里。
Verilog这一点确实不错，不用自己手写移位了。

所有细节都介绍完啦！试着自己写写吧！

module decoder3_8(input A,input B,input C,output  reg [7:0]   out
);wire [2:0] sel;assign sel = {A, B, C};     //使用assign语句位拼接always@(*) begincase(sel)3'b000 : out = 8'b0000_0001;3'b001 : out = 8'b0000_0010;3'b010 : out = 8'b0000_0100;3'b011 : out = 8'b0000_1000;3'b100 : out = 8'b0001_0000;3'b101 : out = 8'b0010_0000;3'b110 : out = 8'b0100_0000;3'b111 : out = 8'b1000_0000;endcase
endendmodule

好啦，内容到这里就结束啦！欢迎大家在评论和我多多交流~~

如果有不明白或错误之处，也希望大家在评论区给出，帮助大家的同时也能再次提升自己对于FPGA和Verilog的理解，感谢大家！！
