【Linux】应用层自定义协议与序列化
目录
一. 应用层协议
二. 序列化与反序列化
1. 何为序列化与反序列化
2. 重新理解read，write，recv，send为什么支持全双工
3. 计算器代码实现
3.1 Socket 封装
3.2 定制协议
3.3 NetCal 计算处理
3.4 代码结构
三. 进程间关系与守护进程
1. 进程组
2. 会话
3. 守护进程
一. 应用层协议
前面我们提到了五层模型，其中网络层传输层链路层都是负责进行数据传输的，而应用层是根据我们不同的需求进行个性化开发的。应用层通过接收传输的数据，对数据进行处理完成不同的功能。但是，我们在数据传输的过程中，传递的都是字符串，那么应用层该如何识别这些字符串呢？
由此，我们需要一份协议来规定好，字符串传递分别代表什么内容。
协议是为实现网络数据交换而建立的规则、约定或标准，用于规范通信行为，定义了通信双方如何进行数据交换，包括数据格式、通信过程中的操作和错误处理等。
二. 序列化与反序列化
1. 何为序列化与反序列化
上文我们得知传输间需要协议，网络传输是以字符串形式传输的，那我们如何来管理这些字符串呢？这里我们就需要对数据进行结构化，我们可以约定以 \r\n 为每个数据的分隔，或者索性传结构体，总之需要双份共同有一份存储格式。对于将数据打包后传给网络的行为我们叫做序列化，而从网络接收到数据后进行拆包的行为我们叫做反序列化。
所以简单说序列化与反序列化就是打包和拆包。
2. 重新理解read，write，recv，send为什么支持全双工

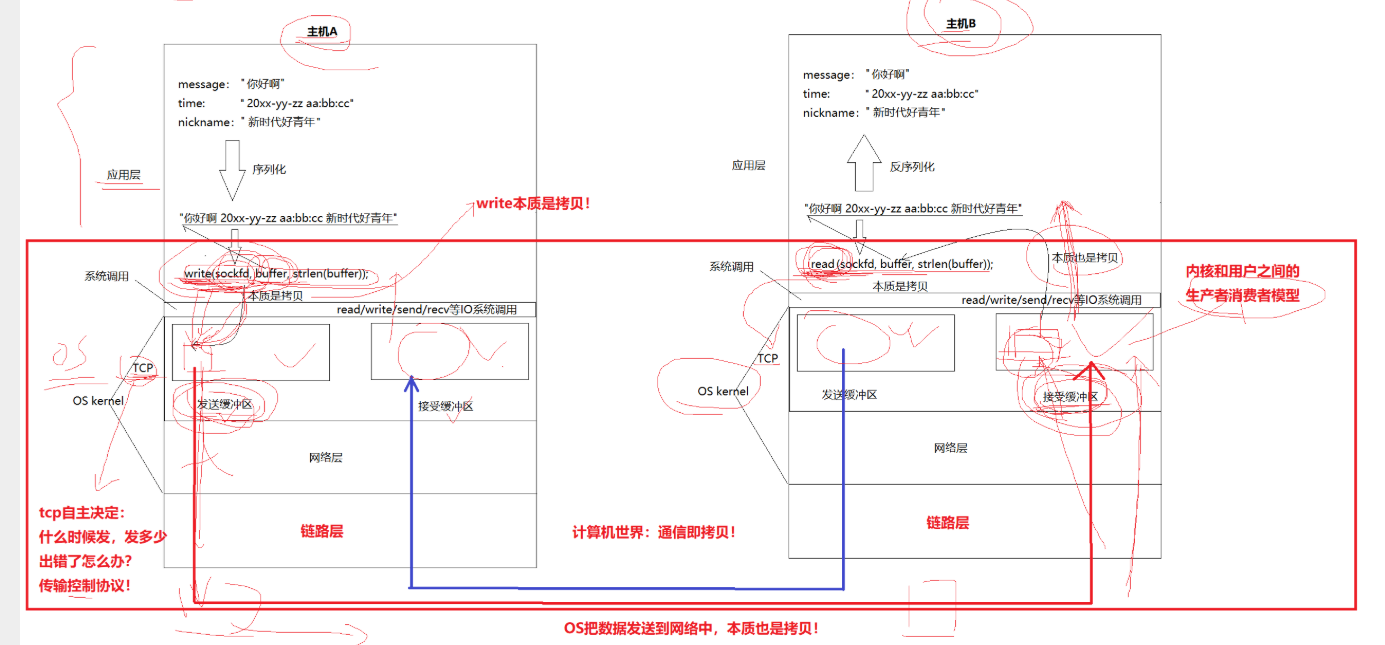

我们首先来理解下图
全双工是指双方可以同时接收发送数据，数据传输的本质就是拷贝，将数据以字符串的形式拷贝到缓冲区中，再由缓冲区发送出去，这样底层的传输就无需关注传输的内容，因为它们都是字符串。我们使用这些接口时，都是先将数据拷贝到缓冲区当中，并不是直接进行传输。所以read，write，recv，send这些函数本质就是拷贝函数。
3. 计算器代码实现
3.1 Socket 封装
这里我们将 socket 套接字接口进行封装使用。目前我们熟知的套接字有 Udp 和 Tcp ，它们两者的接口有共同点也有不同点，所以我们可以使用虚函数继承的方式来写类。首先若服务端使用 Udp 套接字，只需要socket和bind即可，客户端只需要socket；若服务端使用 Tcp 那么就要在 Udp 的基础上进行 listen ，客户端不变。两者都有的接口为 send，recv，close等。
我们创建一个 Socket 类作为父类，让 Tcp 和 Udp 继承 Socket 作为子类。后续进行接口封装即可。
#pragma once#include <iostream>
#include <string>
#include <unistd.h>
#include <sys/socket.h>
#include <sys/types.h>
#include <netinet/in.h>
#include <arpa/inet.h>
#include <cstdlib>
#include "Common.hpp"
#include "Log.hpp"
#include "InetAddr.hpp"namespace SocketModule
{using namespace LogModule;using namespace std;const static int gbacklog = 16;class Socket{public:virtual ~Socket() {}virtual void SocketOrDie() = 0;virtual void BindOrDie(uint16_t port) = 0;virtual void ListenOrDie(int backlog) = 0;virtual void Close() = 0;virtual shared_ptr<Socket> accept(InetAddr *client) = 0;virtual int Recv(string *out) = 0;virtual int Send(const string &message) = 0;virtual int Connect(const string &server_ip, uint16_t port) = 0;public:void BuildTcpSocketMethod(uint16_t port, int backlog = gbacklog){SocketOrDie();//cout<<"2";BindOrDie(port);//为啥错？//cout<<"1"<<endl;ListenOrDie(backlog);}void TcpClientSocket(){SocketOrDie();}void BuildUdpSocketMethod(uint16_t port){SocketOrDie();BindOrDie(port);}void UdpClientSocket(){SocketOrDie();}};const static int defaultnum = -1;class TcpSocket : public Socket{public:TcpSocket() : _sockfd(defaultnum){}TcpSocket(int fd) : _sockfd(fd){}void SocketOrDie() override{_sockfd = ::socket(AF_INET, SOCK_STREAM, 0);if (_sockfd < 0){LOG(LogLevel::FATAL) << "socket error";exit(SOCKET_ERR);}LOG(LogLevel::INFO) << "socket success";int opt = 1;setsockopt(_sockfd, SOL_SOCKET, SO_REUSEADDR | SO_REUSEPORT, &opt, sizeof(opt));}void BindOrDie(uint16_t port) override{InetAddr localaddr(port);// 这里报错int n = ::bind(_sockfd, localaddr.NetAddrPtr(), localaddr.NetAddrLen());if (n < 0){LOG(LogLevel::FATAL) << "bind error";//cout<<"1";exit(BIND_ERR);}LOG(LogLevel::INFO) << "bind success";}void ListenOrDie(int backlog) override{int n = ::listen(_sockfd, gbacklog);if (n < 0){LOG(LogLevel::FATAL) << "listen error";exit(LISTEN_ERR);}LOG(LogLevel::INFO) << "listen success";}shared_ptr<Socket> accept(InetAddr *client) override{sockaddr_in peer;socklen_t len = sizeof(peer);int fd = ::accept(_sockfd, CONV(peer), &len);if (fd < 0){LOG(LogLevel::WARNING) << "accept error";return nullptr;}client->SetAddr(peer);return make_shared<TcpSocket>(fd);}void Close() override{if (_sockfd > 0)::close(_sockfd);}int Recv(string *out) override{char buffer[1024];ssize_t n = ::recv(_sockfd, buffer, sizeof(buffer)-1, 0);if (n > 0){buffer[n] = 0;*out += buffer;}return n;}int Send(const string &message) override{return ::send(_sockfd, message.c_str(), message.size(), 0);}int Connect(const string &server_ip, uint16_t port) override{InetAddr server(server_ip, port);int n = connect(_sockfd, server.NetAddrPtr(), server.NetAddrLen());if (n < 0){LOG(LogLevel::FATAL) << "connect error";exit(CONNECT_ERR);}LOG(LogLevel::INFO) << "connect success";return n;}private:int _sockfd;};
}3.2 定制协议
我们这里的协议格式设置的较为简单，报头 + 报文的组合，报头为协议报文内容的长度，报文是我们想要传输的内容。我们用 /r/n 作为分隔符。
接下来我们就可以定制协议了

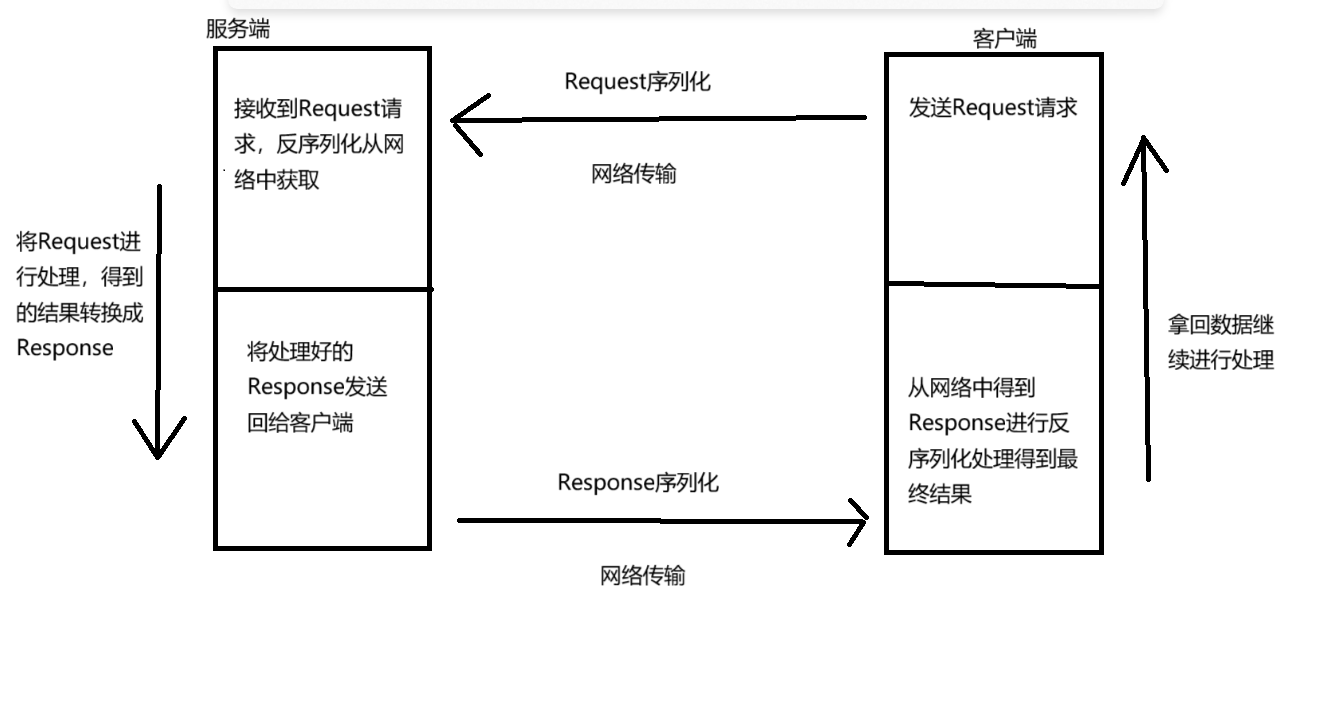

我们协议需要两个载体，Request 和 Response ，客户端发送请求将数据内容序列化打包到 Request 中，发送给服务端；服务端反序列化接收 Request 拿到数据；服务端进行上层应用层处理计算，将 Request 得到的结果存储到 Response 中，服务端对 Response 打包序列化操作发送回给客户端，最后客户端反序列化接收 Response 得到最终结果。
了解了大致的框架结构我们就开始细究内部的细节。
首先Response和Request都需要序列化和反序列化函数，这里我们用到了Jsoncpp来快速进行键值对应输入和提取。接下里就是协议 Protocol ，首先需要对报文进行处理，给报文添加报头发送到网络中，在网络接收到报文后确定报文是否完整进行验证。然后是获得Response和Request后该如何操作等等
#pragma once
#include <iostream>
#include <string>
#include <memory>
#include <jsoncpp/json/json.h>
#include <functional>
#include "Socket.hpp"using namespace SocketModule;
using namespace std;class Request
{
public:Request(){}Request(int x, int y, char oper): _x(x),_y(y),_oper(oper){}string Serialize(){Json::Value root;root["x"] = _x;root["y"] = _y;root["oper"] = _oper;Json::FastWriter writer;string s = writer.write(root);return s;}bool DeSerialize(string &in){Json::Value root;Json::Reader reader;bool ok = reader.parse(in, root);if (ok){_x = root["x"].asInt();_y = root["y"].asInt();_oper = root["oper"].asInt();}return ok;}~Request() {}int X() { return _x; }int Y() { return _y; }char Oper() { return _oper; }private:int _x;int _y;char _oper;
};class Response
{
public:Response(){}Response(int code, int result): _code(code),_result(result){}string Serialize(){Json::Value root;root["code"] = _code;root["result"] = _result;Json::FastWriter writer;string s = writer.write(root);return s;}bool DeSerialize(string &in){Json::Value root;Json::Reader reader;bool ok = reader.parse(in, root);if (ok){_code = root["code"].asInt();_result = root["result"].asInt();}return ok;}~Response() {}void SetResult(int res){_result = res;}void SetCode(int code){_code = code;}void ShowResult(){std::cout << "计算结果是: " << _result << "[" << _code << "]" << std::endl;}private:int _code;int _result;
};const string sep = "/r/n";using func_t = function<Response(Request &req)>;class Protocol
{
public:Protocol() {}Protocol(func_t func): _func(func){}string Encode(const string &jsonstr){string len = to_string(jsonstr.size());return len + sep + jsonstr + sep;}bool Decode(string &buffer, string *package){ssize_t pos = buffer.find(sep);if (pos == string::npos)return false;string package_len = buffer.substr(0, pos);int package_len_int = stoi(package_len);int target_len = package_len_int + sep.size() * 2 + package_len.size();if (buffer.size() < target_len)return false;*package = buffer.substr(pos + sep.size(), package_len_int);buffer.erase(0, target_len);return true;}void GetRequest(shared_ptr<Socket> &sock, InetAddr &client){string buffer_queue;while (true){int n = sock->Recv(&buffer_queue); // 成功if (n > 0){std::cout << "-----------request_buffer--------------" << std::endl;std::cout << buffer_queue << std::endl;std::cout << "------------------------------------" << std::endl;string json_package;while (Decode(buffer_queue, &json_package)){cout << "-----------request_json--------------" << std::endl;cout << json_package << std::endl;cout << "------------------------------------" << std::endl;cout << "-----------request_buffer--------------" << std::endl;cout << buffer_queue << std::endl;cout << "------------------------------------" << std::endl;LOG(LogLevel::DEBUG) << client.StringAddr() << " 请求: " << json_package;Request resq;// 这里错误bool ok = resq.DeSerialize(json_package);if (!ok)continue;Response rep = _func(resq); // 应该是计算结果然后状态码返回给Responsestring jsonstr = rep.Serialize();string send_str = Encode(jsonstr);sock->Send(send_str); // 失败}}else if (n == 0){LOG(LogLevel::INFO) << "client:" << client.StringAddr();break;}else{LOG(LogLevel::FATAL) << "client" << client.StringAddr() << ",recv error";break;}}}bool GetResponse(shared_ptr<Socket> &client, string &resp_buff, Response *resp){while (true){int n = client->Recv(&resp_buff);if (n > 0){string json_package;while (Decode(resp_buff, &json_package)){resp->DeSerialize(json_package);}return true;}else if (n == 0){std::cout << "server quit " << std::endl;return false;}else{std::cout << "recv error" << std::endl;return false;}}}string BuildRequestString(int x, int y, char oper){// 1. 构建一个完整的请求Request req(x, y, oper);// 2. 序列化std::string json_req = req.Serialize();return Encode(json_req);}~Protocol(){}private:func_t _func;
};3.3 NetCal 计算处理
计算的步骤很简单，我们可以将计算划分为功能给到上层的应用层进行解耦操作，Cal 接收Request类型返回Response类型。
#pragma once
#include <iostream>
#include "Protocol.hpp"class Cal
{
public:Response Excute(Request &req){Response resp(0, 0);switch (req.Oper()){case '+':resp.SetResult(req.X() + req.Y());break;case '-':resp.SetResult(req.X() - req.Y());break;case '*':resp.SetResult(req.X() * req.Y());break;case '/':{if (req.Y() == 0){resp.SetCode(1);}else{resp.SetResult(req.X() / req.Y());}}break;case '%':{if (req.Y() == 0){resp.SetCode(2);}else{resp.SetResult(req.X() % req.Y());}}break;default:resp.SetCode(3);break;}return resp;}
};3.4 代码结构
在服务端视角，代码分为三份。第一份是最上层的应用层 NetCal 负责接收协议传上来的数据进行计算操作，接下来是协议层负责设置数据传输的格式设置，最后是网络层负责客户端与服务端之间的通信。
#include "NetCal.hpp"
#include "Protocol.hpp"
#include "TcpServer.hpp"
#include "Daemon.hpp"
#include <memory>void Usage(std::string proc)
{std::cerr << "Usage: " << proc << " port" << std::endl;
}// 我的代码为什么要这样写？？？
// ./tcpserver 8080
int main(int argc, char *argv[])
{if (argc != 2){Usage(argv[0]);exit(USAGE_ERR);}//Daemon(0, 0);//Enable_File_Log_Strategy();Enable_Console_Log_Strategy();// 1. 顶层std::unique_ptr<Cal> cal = std::make_unique<Cal>();// 2. 协议层std::unique_ptr<Protocol> protocol = std::make_unique<Protocol>([&cal](Request &req)->Response{return cal->Excute(req);});// 3. 服务器层std::unique_ptr<TcpServer> tsvr = std::make_unique<TcpServer>(std::stoi(argv[1]),[&protocol](std::shared_ptr<Socket> &sock, InetAddr &client){protocol->GetRequest(sock, client);});tsvr->Start();return 0;
}
三. 进程间关系与守护进程
1. 进程组
进程组是一个或者多个进程的集合，一个进程组内可以包括多个进程。进程我们用 pid 表示，ppid 表示父进程 id ，进程组我们用 pgid 表示。

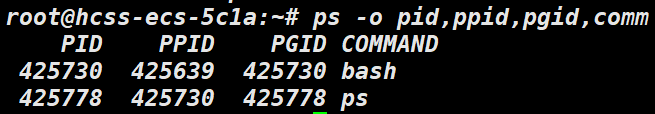

这里我们用 ps -o pid，pgid，ppid，comm来查看当前的信息，其中 -o 表示以逗号为分隔

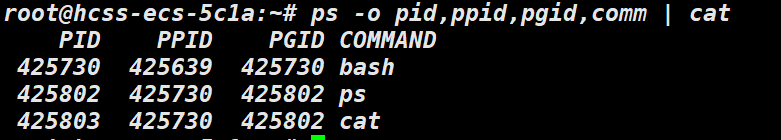

每一个进程组都有一个组长进程，该进程组的 id 就等于组长进程的 id ，我们通过命令查看进程组信息
该进程组组长为 ps进程，cat 进程与ps为同一个组。
组长可以创建一个进程组或创建进程组当中的进程。
进程组的生命周期由最后一个进程离开才算结束，若组长先离开，那么会有新的进程成为组长。
2. 会话
终端是用户窗口，而会话是管理终端与进程组的一个工具。简单理解，终端是手机那么会话就是手机的后台。每个会话中至少存在一个或者多个进程组，我们用 sid 来表示会话的 ID 。
会话分为前台进程和后台进程，前台进程支持用户与终端直接进行交互，但只能存在一个前台进程，后台进程不接受用户输入也不收命令影响。
我们创建进程组后，在后面添加&符号，会将该进程组放到后台运行，若不加&符号，就默认在前台运行。当我们不进行任何操作时，前台进程默认为 bash 进程，bash 进程支持我们执行系统命令。当我们运行文件后，就默认将 bash 进程移到后台，此时我们输入系统命令，bash 就无法进行解析。
了解了会话，接下来我们看看如何创建会话。
我们通常是调用 setseid 函数来创建一个会话
setsid：
#include <unistd.h> pid_t setsid(void);返回值：
成功返回 sid ，失败返回-1
我们创建会话的进程不能是当前进程组的组长进程，当其他进程调用了 setsid 后，调用进程会重新创建一个进程组，并成为新进程组的组长进程。创建的新进程组会与原来的控制终端进行切割。
由于一个进程组默认为组长进程，所以若我们需要调用函数，我们首先进行 fork 创建子进程，将父进程终止，子进程会继承父进程的进程组 ID ，子进程执行 setsid ，这样就不会导致错误。
3. 守护进程
守护进程是运行在后台的进程，它脱离终端既不依赖终端输入也不依赖终端输出，它是脱离独立终端与用户会话的进程，我们通常用其当做垃圾清理。
下面我们就来实现一个守护进程
#pragma once#include <iostream>
#include <cstdlib>
#include <signal.h>
#include <unistd.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>const char *dev_null = "/dev/null/";
const char *root = "/";void Daemon(bool chdirec, bool isclose)
{// 关闭可能引起异常退出的信号signal(SIGCHLD, SIG_IGN);signal(SIGPIPE, SIG_IGN);//创建父进程退出，留下子进程if (fork() > 0)exit(1);// 创建守护进程setsid();// 是否更改工作目录if (chdirec)chdir(root);// 关闭终端输入输出，重定向文件if (isclose){::close(0);::close(1);::close(2);}else{int fd = open(dev_null, O_RDWR);if (fd > 0){dup2(fd, 0);dup2(fd, 1);dup2(fd, 2);close(fd);}}
}首先我们需要关闭可能会引起信号异常退出的，接着创建父进程退出留下子进程当做守护进程，更改工作目录，关闭终端输入输出并且重定向文件。这样就完成了守护进程。
