需求：有一个问本文件，读取后转为 excel，并且同时生成折线图。

Python：3.11.5
openpyxl：3.1.5

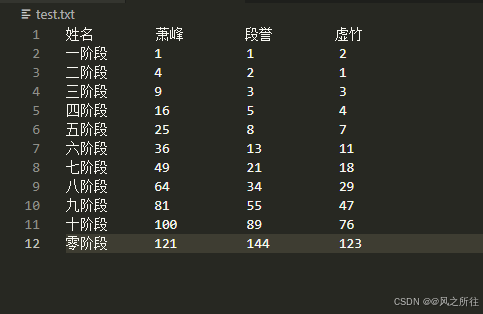

在文本文件中的数据如下图：

读取文件并提取数据

def extract_sum_data(file_path):headers = []  # 表格行头time_points = []  # 第一列xiao = []  # 第二列duan = []  # 第三列xu = []  # 第四列with open(file_path, 'r', encoding='utf8') as file:for line in file:if '姓名' in line:headers = [x for x in line.split('\t') if x]else:words = [x for x in line.split('\t') if x]time_points.append(words[0])xiao.append(float(words[1]))duan.append(float(words[2]))xu.append(float(words[3]))return headers, pd.DataFrame({'Time': time_points,'xiao': xiao,'duan': duan,'xu': xu})

导出到 Excel 并生成图表：

def export_to_excel(header, df, output_file):# 写入 Exceldf.to_excel(output_file, index=False, sheet_name='sheel1')# 使用 openpyxl 添加图表wb = Workbook()ws = wb.activews.append(header)for row in df.itertuples():ws.append(row[1:])  # 跳过索引# 创建折线图chart = LineChart()chart.width = 30chart.height = 14chart.title = "kongfu"chart.x_axis.title = "Time"chart.y_axis.title = "Value"# 设置数据范围data = Reference(ws, min_col=2, min_row=1, max_col=4, max_row=len(df) + 1)categories = Reference(ws, min_col=1, min_row=2, max_row=len(df) + 1)chart.add_data(data, titles_from_data=True)chart.set_categories(categories)# 将图表插入工作表ws.add_chart(chart, "F2")wb.save(output_file)

依赖：

import pandas as pd
from openpyxl import Workbook
from openpyxl.chart import LineChart, Reference

主流程：

if __name__ == "__main__":input_file = "D:\workspace\\code\\test.txt"  # 文件路径output_file = f"z1.xlsx"header, df = extract_sum_data(input_file)export_to_excel(header, df, output_file)

结果：

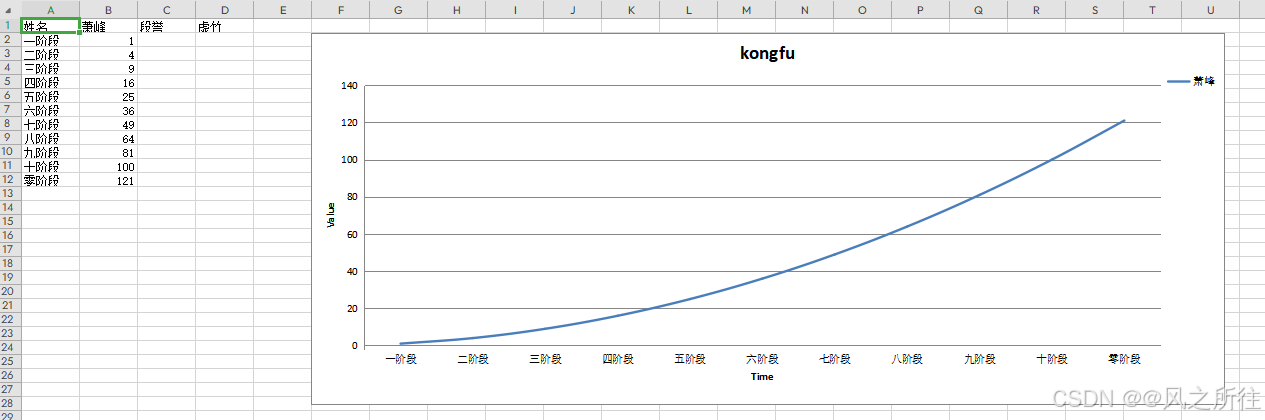

WPS 如图:

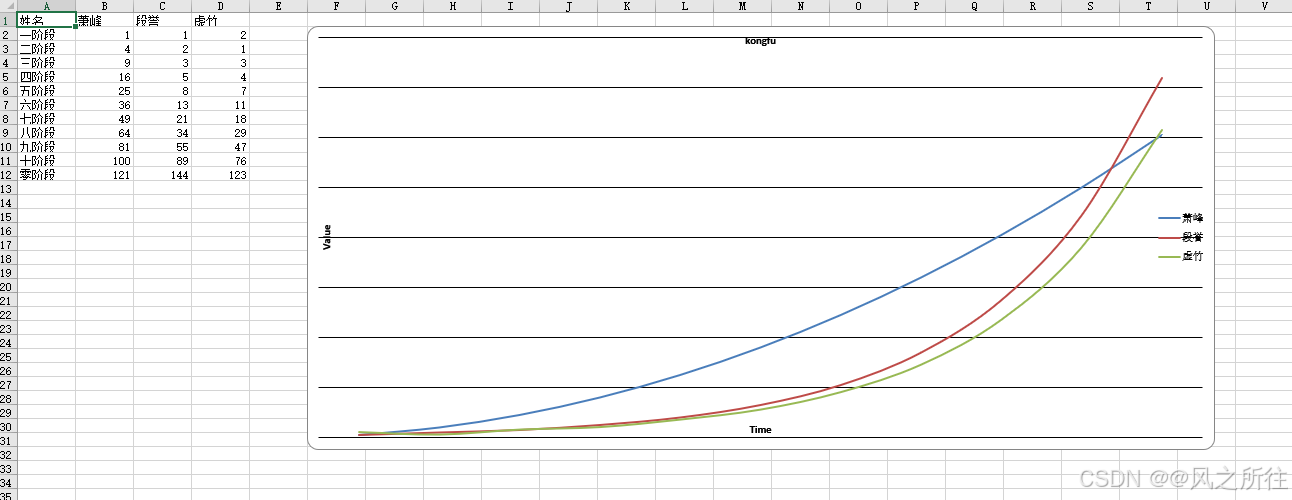

Excel 如图：

可以看到 office 没有横纵坐标轴。

经过一番 AI 交流后，做以下修改：

from openpyxl.chart.axis import ChartLines
from openpyxl.chart.shapes import GraphicalProperties
from openpyxl.drawing.line import LineProperties# ...
chart.add_data(data, titles_from_data=True)
chart.set_categories(categories)
# ===== 新增代码：显示坐标轴 =====
# 1. X 轴设置
chart.x_axis.axisLine = ChartLines()  # 启用轴线
chart.x_axis.axisLine.spPr = GraphicalProperties(ln=LineProperties(solidFill="000000", w=0.75)
)
chart.x_axis.majorTickMark = "out"  # 刻度线朝外
chart.x_axis.tickLblPos = "low"     # 标签在轴下方
# 2. Y 轴设置
chart.y_axis.axisLine = ChartLines()
chart.y_axis.axisLine.spPr = GraphicalProperties(ln=LineProperties(solidFill="000000", w=0.75)
)
chart.y_axis.majorTickMark = "out"
# 3. 防止标签隐藏
chart.x_axis.delete = False  # 禁止 Excel 自动删除轴
chart.y_axis.delete = False
# ...

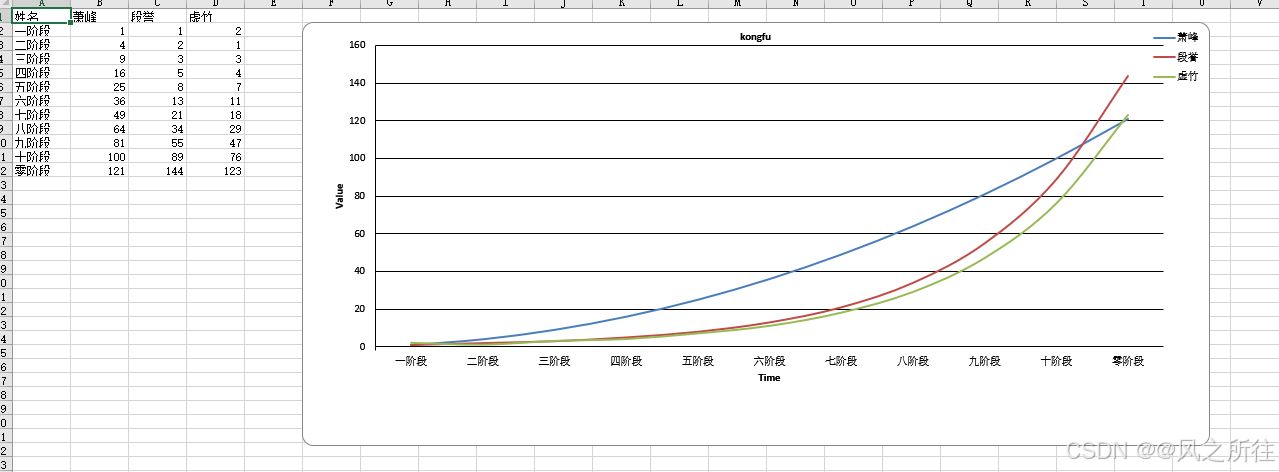

Excel 中效果如图：

但是，横纵坐标轴的标题与坐标轴的值重合了，再次与 AI 交流一番，并没有很好的解决，并且在此中发现，实际横纵坐标显示只与这两行有关，其他的代码只是与设置刻度线相关：

chart.x_axis.delete = False  # 禁止 Excel 自动删除轴
chart.y_axis.delete = False

继续持续不断与 AI 交流，最终发现，需要设置的是绘图区与图表区的间隔，然后发现可以这样设置：

chart.layout = Layout(manualLayout=ManualLayout(x=0, y=-0.07, w=0.9, h=0.78))

layout 即代表绘图区，x、y 代表绘图区左边、上边开始位置，w、h 代表宽高，经过不断的尝试，在 WPS 和 Excel 中，绘图区都比较合适的位置参数即上述所列。

经过调整，导出函数修改如下：

from openpyxl.chart.layout import Layout, ManualLayoutdef export_to_excel(header, df, output_file):# 写入 Exceldf.to_excel(output_file, index=False, sheet_name='sheel1')# 创建折线图wb = Workbook()ws = wb.activews.append(header)for row in df.itertuples():ws.append(row[1:])# 创建折线图chart = LineChart()chart.width = 30chart.height = 14chart.title = "kongfu"chart.x_axis.title = "Time"chart.y_axis.title = "Value"# 图例位置chart.legend.position = 'tr'# 绘图区位置 x从左往右开始 y从上往下开始 w宽占比 h高占比chart.layout = Layout(manualLayout=ManualLayout(x=0, y=-0.07, w=0.9, h=0.78))data = Reference(ws, min_col=2, min_row=1, max_col=4, max_row=len(df) + 1)categories = Reference(ws, min_col=1, min_row=2, max_row=len(df) + 1)chart.add_data(data, titles_from_data=True)chart.set_categories(categories)# 设置坐标轴的刻度线chart.x_axis.axisLine = ChartLines()  # 启用轴线chart.x_axis.axisLine.spPr = GraphicalProperties(ln=LineProperties(solidFill="000000", w=0.25))# 刻度线向外chart.x_axis.majorTickMark = "out"# 设置刻度线显示间隔chart.x_axis.tickMarkSkip = 60# 防止标签隐藏，真正显示坐标轴的值，禁止 Excel 自动删除轴chart.x_axis.delete = Falsechart.y_axis.delete = Falsews.add_chart(chart, "F2")wb.save(output_file)

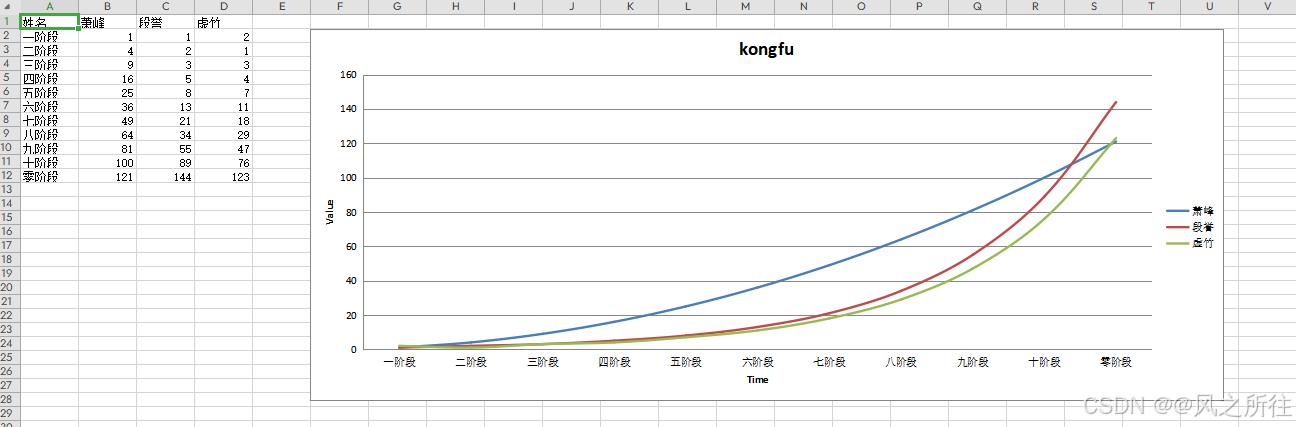

生成的 Excel 及折线图如下：

此时，由于需求变更，只有一列数据呢，即修改这里，只返回一个人数据：

return headers, pd.DataFrame({'Time': time_points,'xiao': xiao,# 'duan': duan,# 'xu': xu
})

再将 data = Reference(ws, min_col=2, min_row=1, max_col=4, max_row=len(df) + 1) max_col 改为 2。

来看看结果：

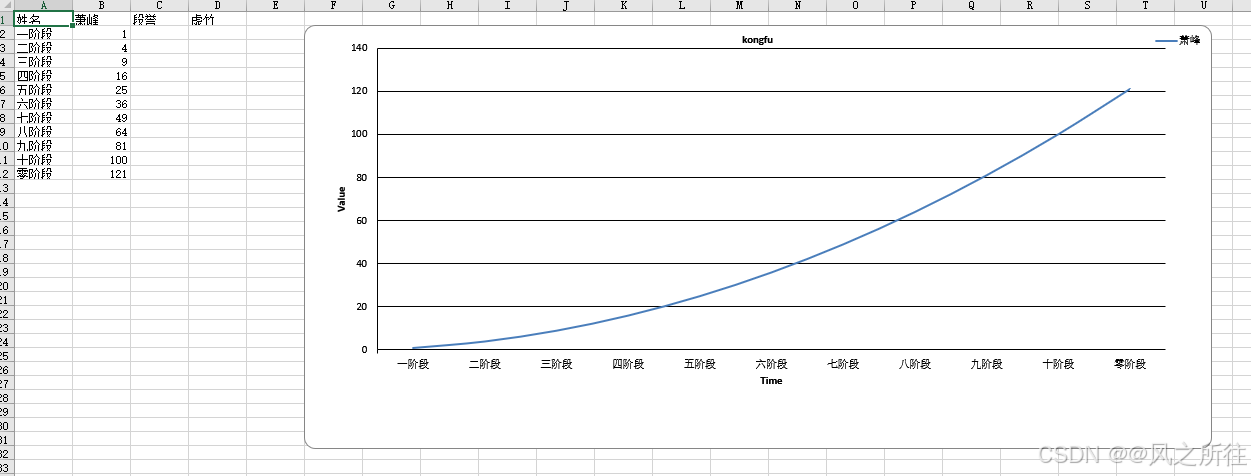

WPS：

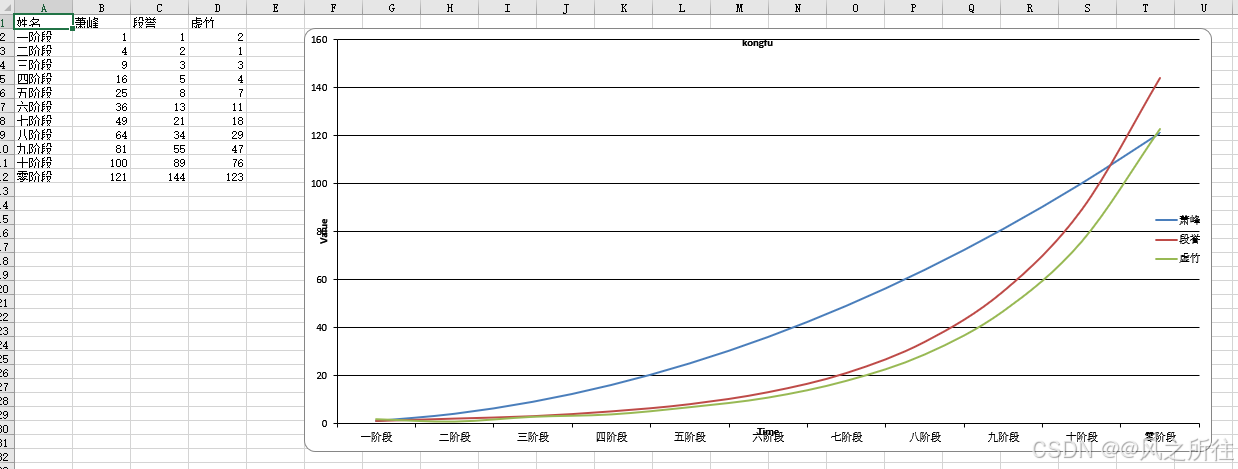

Excel：

WPS 依然没问题，Excel 竟然不一样了，线条是一条多彩的线。每一段对应一个时间点。
再次经过一番与 AI 交流，可能与 Excel 图表引擎的默认行为差异有关。

数据系列数量	Excel 默认行为	底层逻辑
单条数据线	自动分段多色显示	Excel 会尝试在单系列中启用「依数据点着色」功能（即使未手动开启），目的是通过颜色变化强调数据分段。这是 Excel 的「条件格式图表」遗留设计。
两条及以上数据线	每条线固定单色（红/蓝）	Excel 切换为「多系列对比模式」，此时会禁用单系列内的颜色变化，转而用不同颜色区分系列。

经过各种参数尝试后，做如下修改：

# ...
# 创建折线图
chart = LineChart()
chart.varyColors = False  # 禁止 office 的多色线条
chart.width = 30
chart.height = 14
# ...

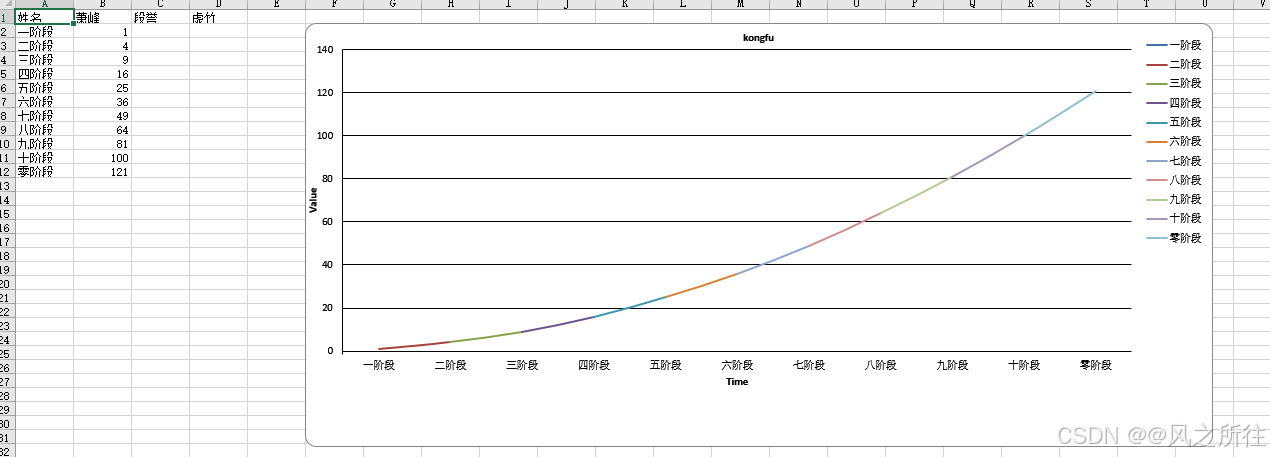

再看结果，如图：

对于线的颜色做到了统一，可能还有些许瑕疵，比如在 Excel 中标题太小以及太靠上，底部空白太多，但是至少保持了 Excel 和 WPS 内容上的一致，算是比较成功了。

当然如果只需要其中一种格式，可以做出修改使其更符合某一种格式，也不乏还有其他方法可以实现。
这就是本文研究的内容，如何将文本数据转为折线图，并解决在 Excel 折线图缺少坐标值、以及折现图中单线条多颜色的问题。
