正安北郊湖吉他文化广场自动化监测
1. 项目简介
“吉他之都·音乐之城”——正安,“吉他”元素处处可见,吉他美妙的旋律处处可闻。

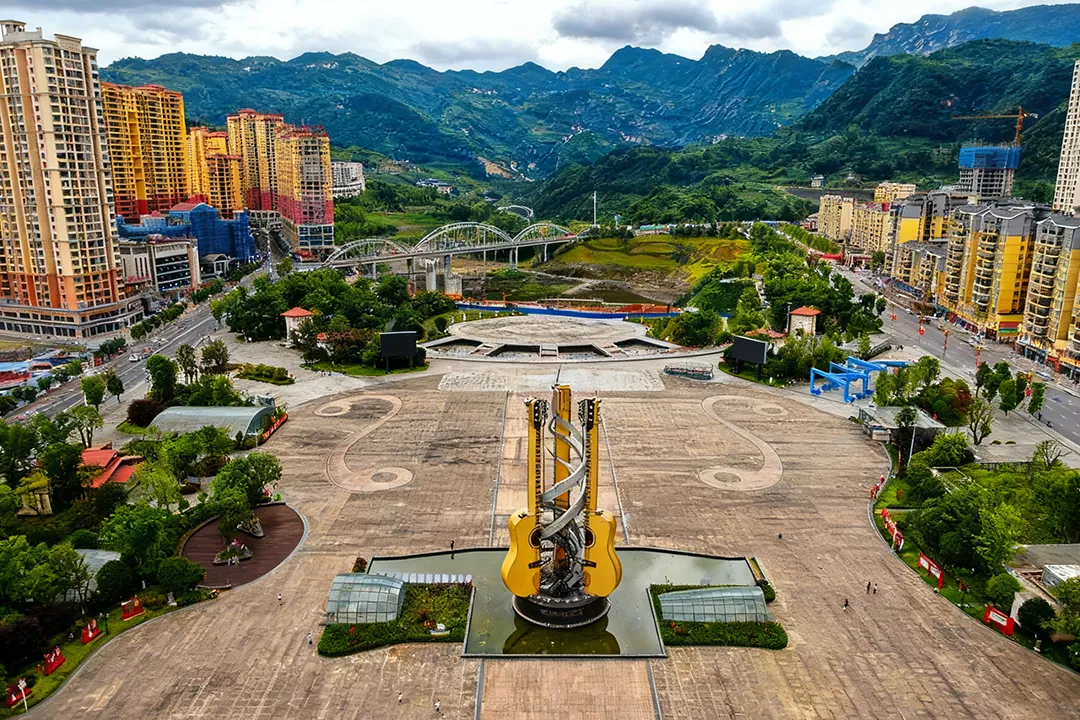

正安北郊湖吉他文化广场位于正安县迎宾大道,建筑面积为99701㎡,结构形式为框架抗震墙结构、框架结构,抗震设防烈度为6度,设计使用年限为50年。基础采用筏板基础,楼、屋面板均采用现浇板。
2. 监测目的
因广场举行大型文化活动,人员密集,存在振动活载作用,为确保活动的安全顺利开展,需对相关重点区域进行自动化监测,随时掌握结构的变形情况。
3. 点位布设

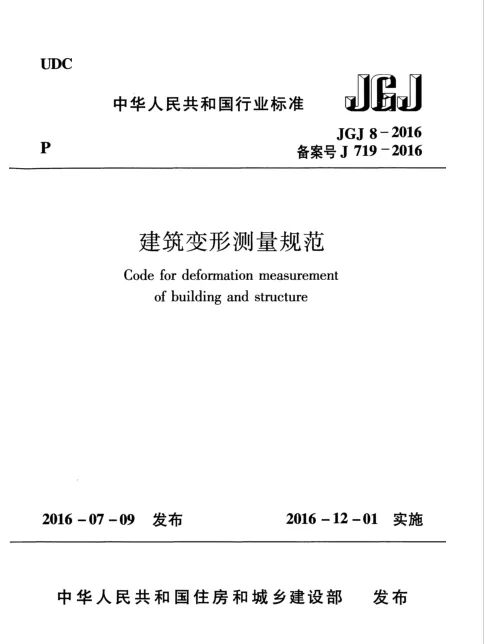

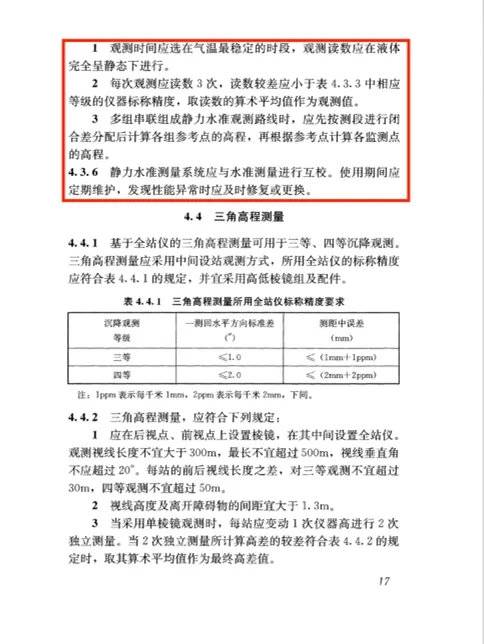

根据《建筑变形测量规范》JGJ 8-2016,具体规定如下:

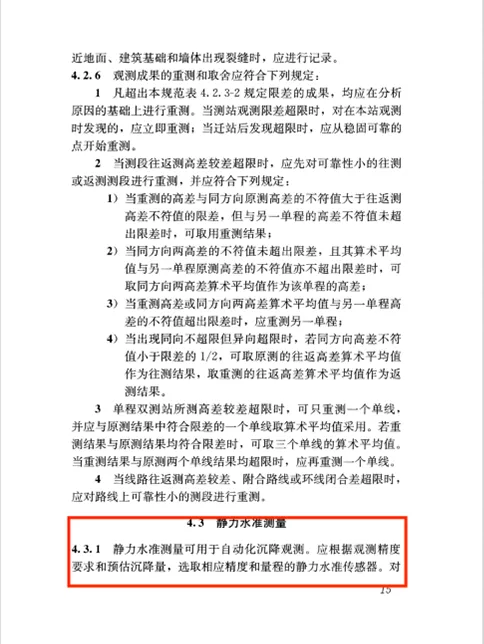

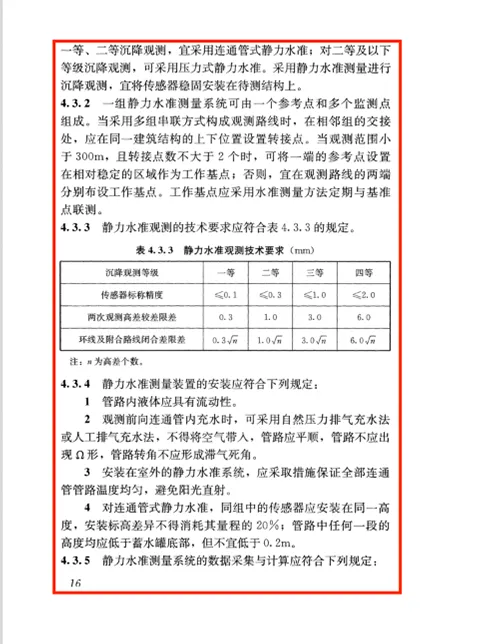

1.沉降监测
(1)沉降观测应测定建筑的沉降量、沉降差及沉降速率,并应根据需要计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
(2)对民用建筑,沉降监测点宜布设在下列位置:建筑的四角、核心简四角、大转角处及沿外墙每10m~20m处或每隔2根~3根柱基上。
(3)观测过程中,若发现大规模沉降、严重不均匀沉降或严重裂缝等,或出现基础附近地面荷载突然增减、基础四周大量积水、长时间连续降雨等情况,应提高观测频率,并应实施安全预案。

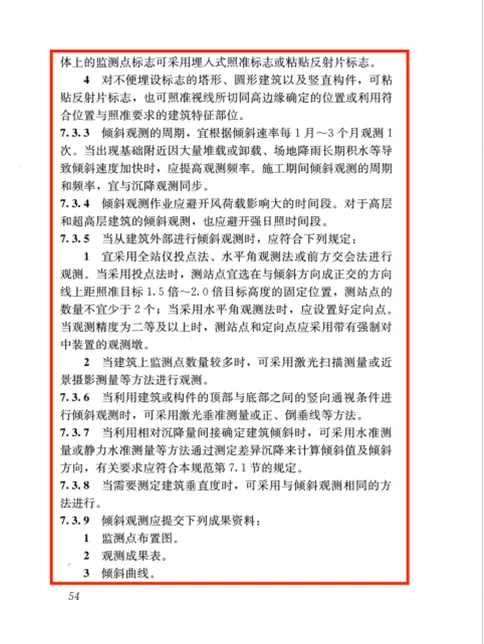

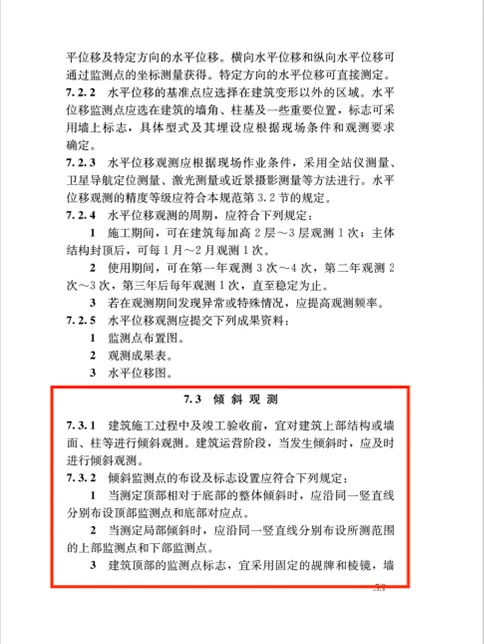

2.倾斜监测
(1)当测定顶部相对于底部的整体倾斜时,应沿同一竖直线分别布设顶部监测点和底部对应点。
(2)当测定局部倾斜时,应沿同一竖直线分别布设所测范围的上部监测点和下部监测点。
(3)倾斜观测的周期,宜根据倾斜速率每1月~3个月观测1次。当出现基础附近因大量堆载或卸载、场地降雨长期积水等导致倾斜速度加快时,应提高观测频率。施工期间倾斜观测的周期和频率,宜与沉降观测同步。
(4)倾斜观测作业应避开风荷载影响大的时间段。对于高层和超高层建筑的倾斜观测,也应避开强日照时间段。

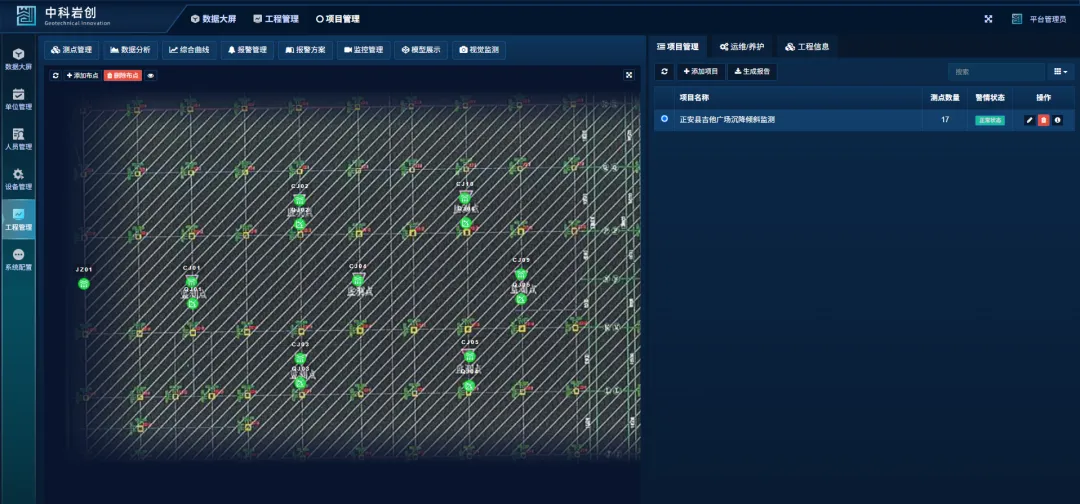

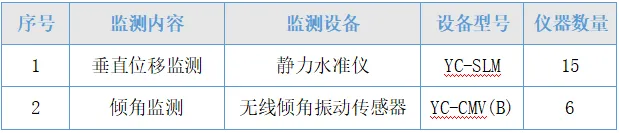

4. 测点统计

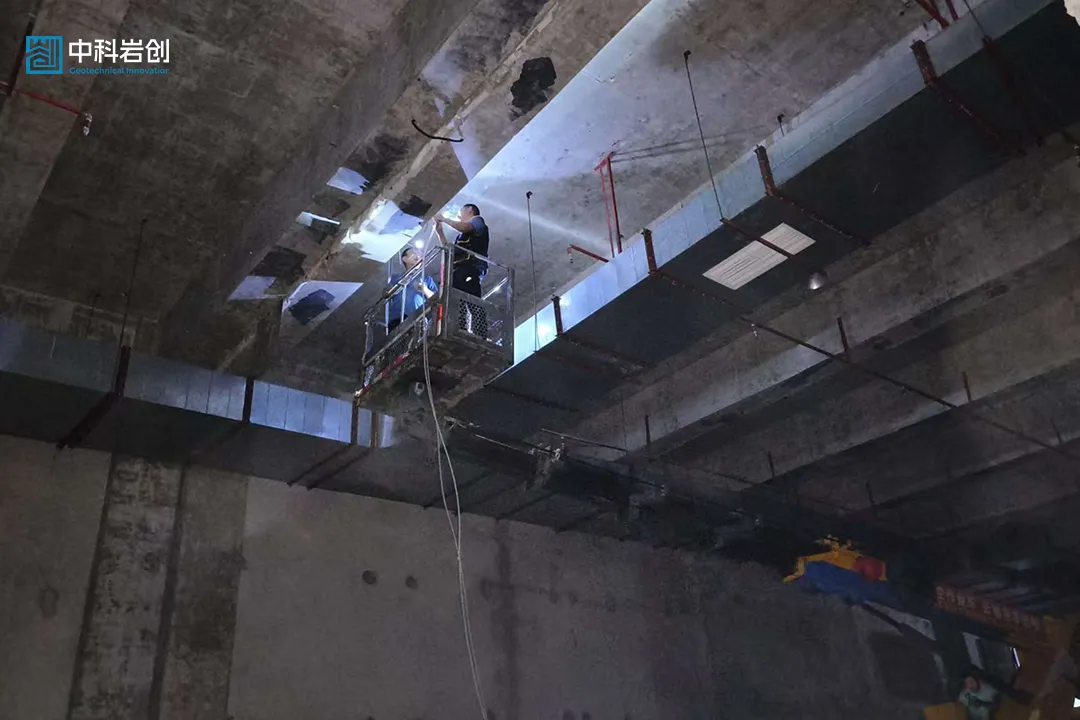

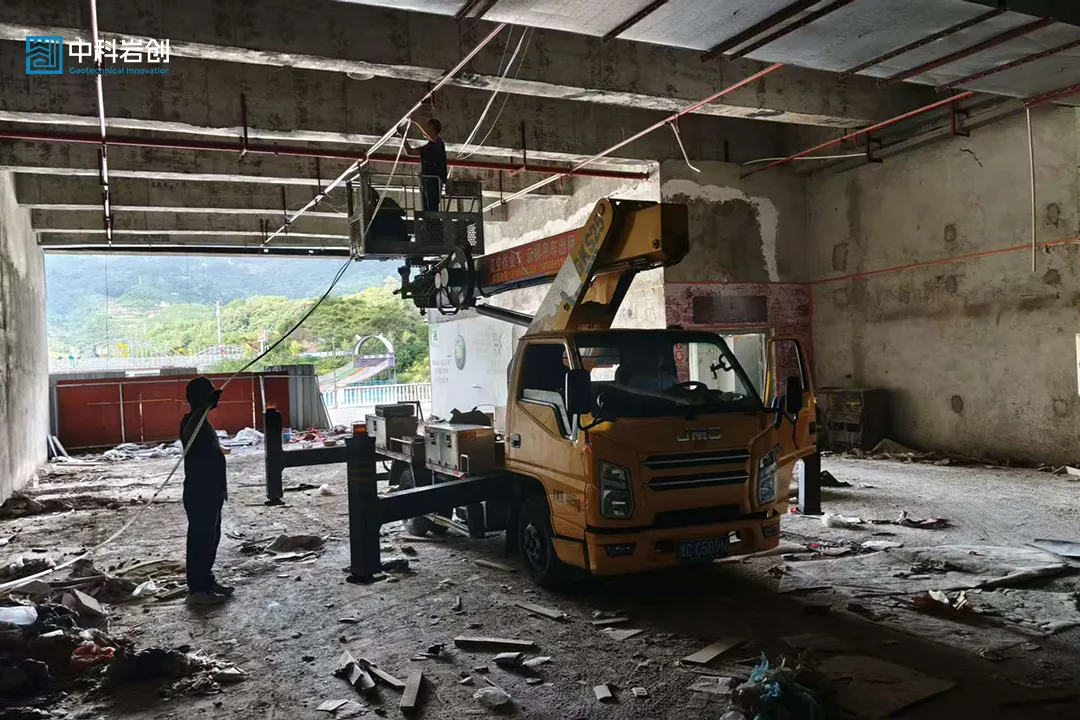

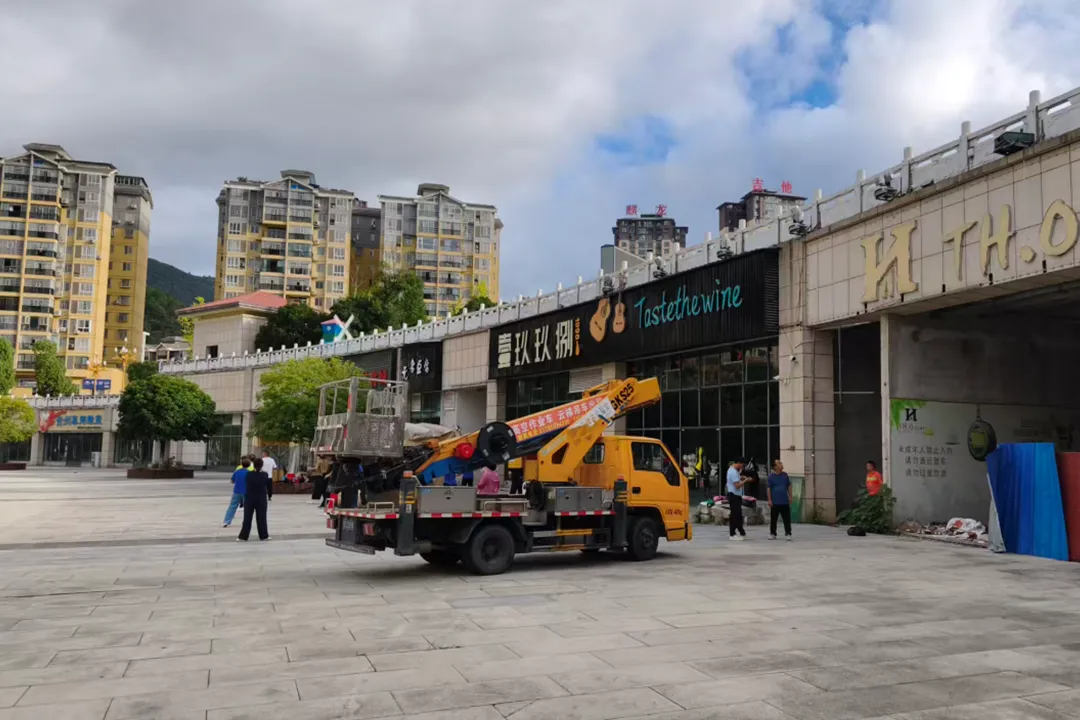

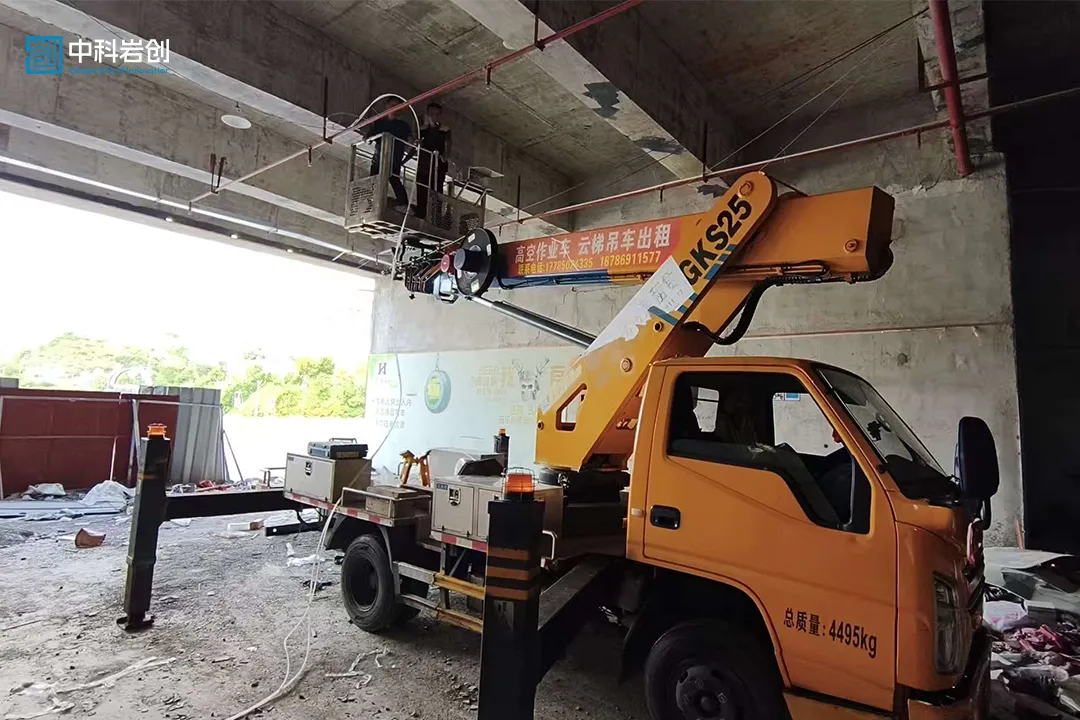

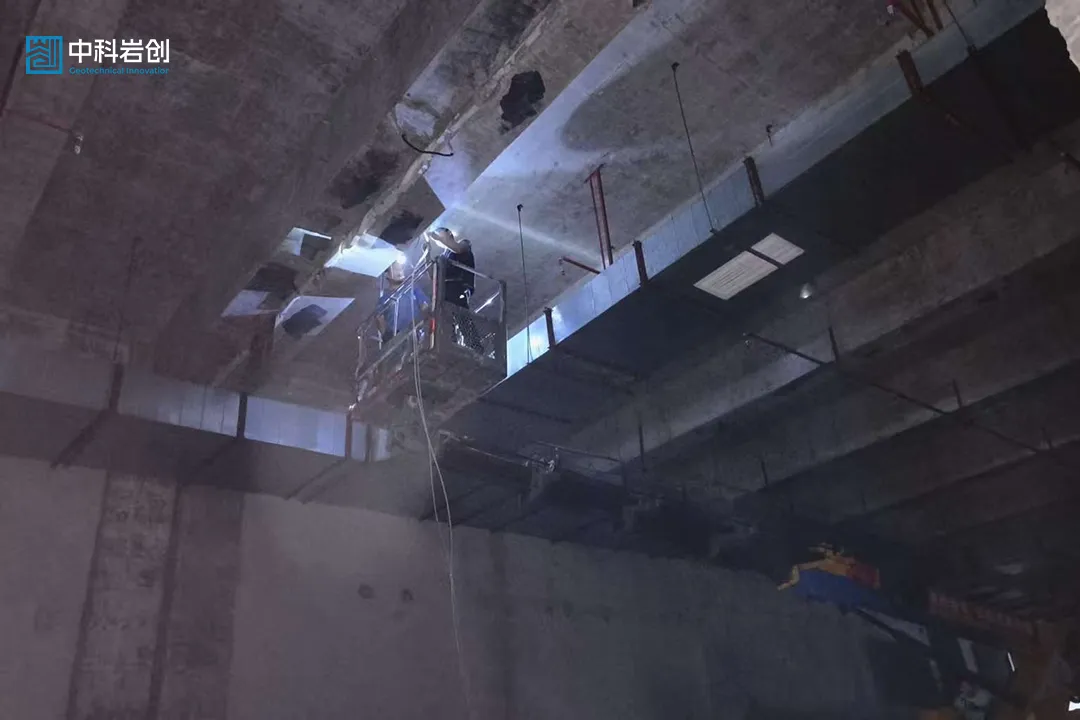

5. 现场图片
6. 岩创可视化平台数据展示

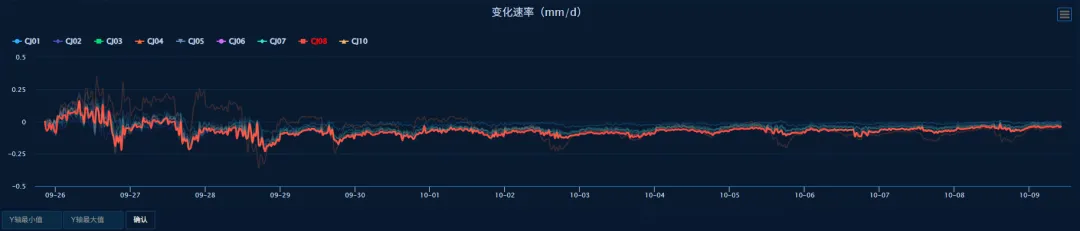

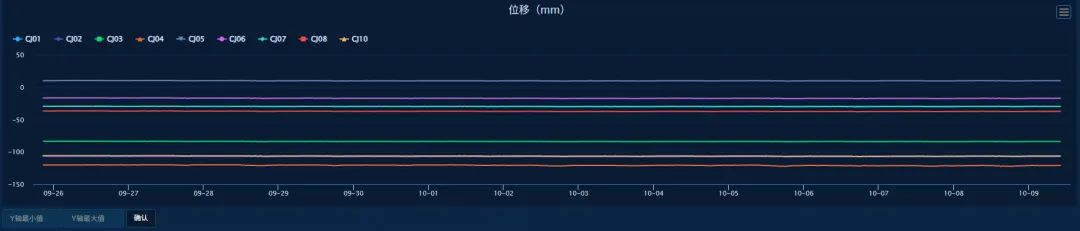

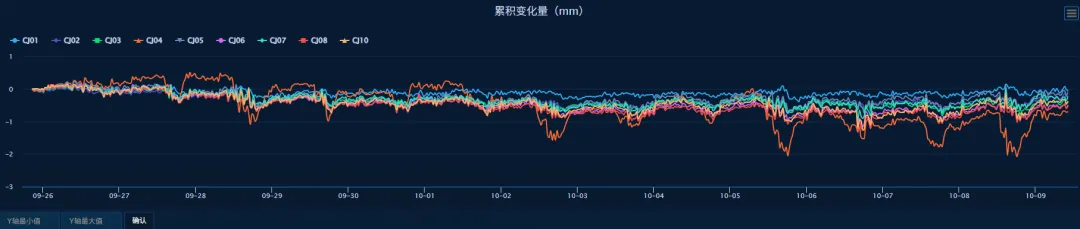

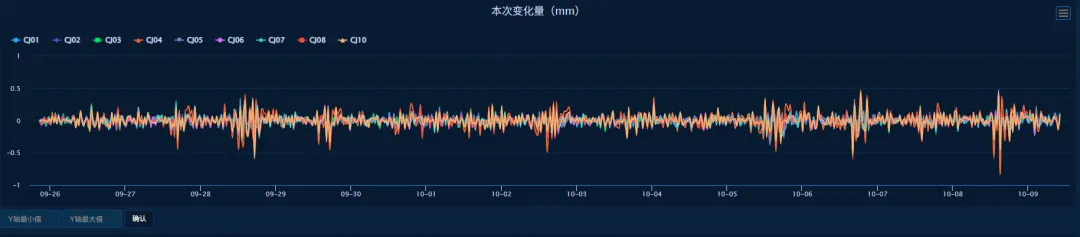

(1)静力水准仪数据分析

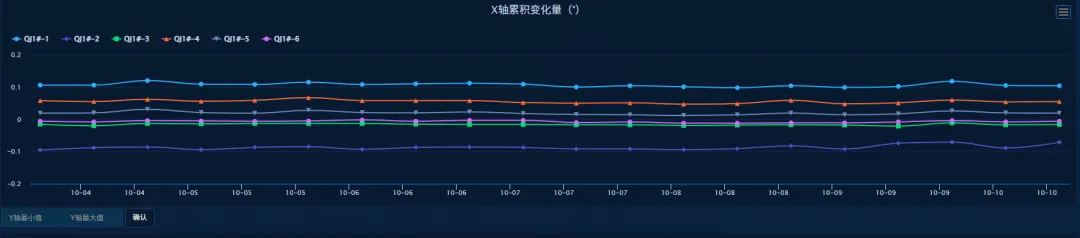

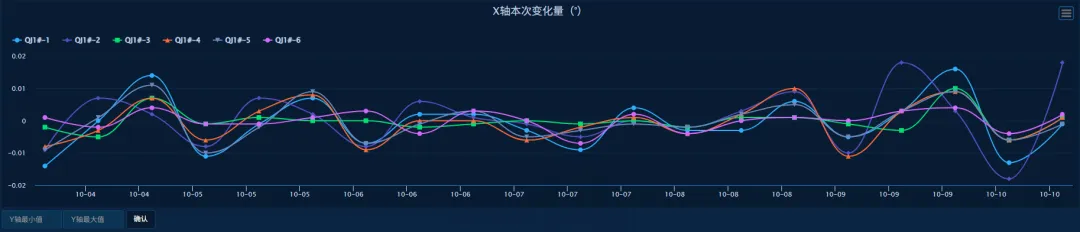

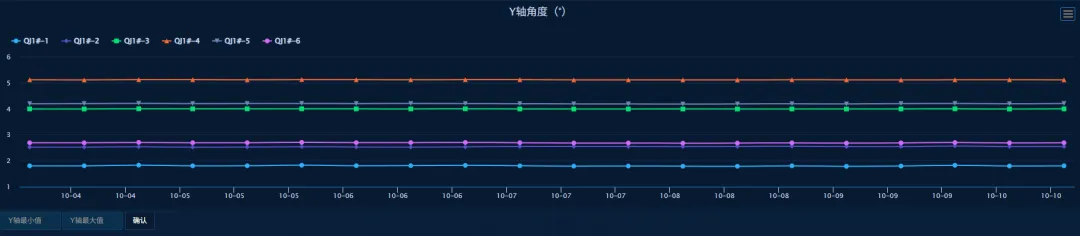

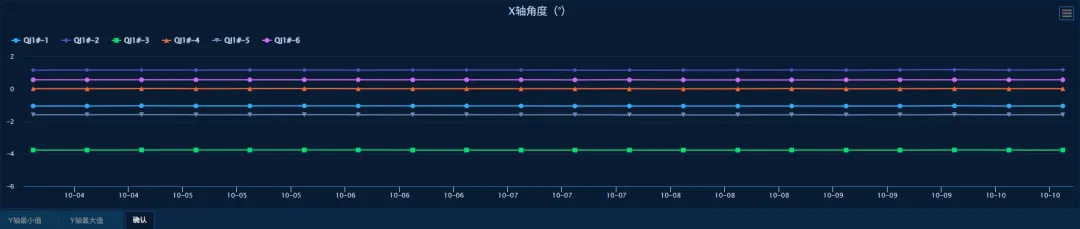

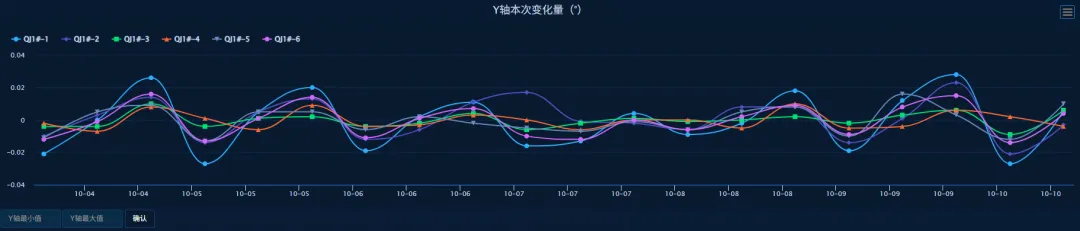

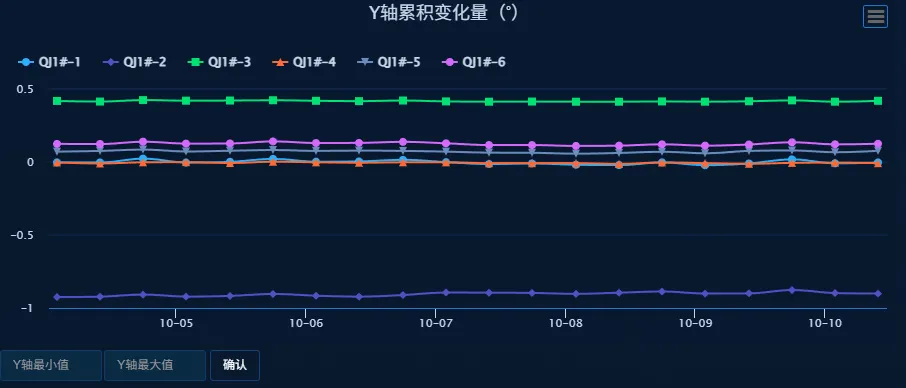

(2)无线倾角振动传感器数据分析
本项目通过岩创可视化云平台观查数据,根据设置报警值,数据变化达到预警值时通过电话、短信等的方式及时通知,提供有效预警,提高了建筑管理的效率和安全性,构建一个全面的安全监测体系;我们将持续创新,以提供更有力的技术保障。
