按键实现短按、长按、双击、长按抬起

news 2025/10/11 14:34:39

按键这是我早就想尽可能完善下各种不同的事件，以达到更少的按键实现更多的功能的目的。项目需要用到四个独立按键+LCD屏幕做各种界面的显示、切换、上下选择等操作。

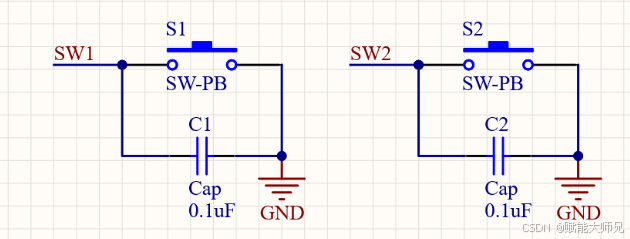

采用MCU内部的上拉输入，没有按键按下的时候全是1，按键按下变成0。

这个项目是使用32去做的，因此是基于32去开发的，移植到C51上也是一样适用的，逻辑都是一样的。

引脚的定义：

#define  KEY1_GPIO_PORT          GPIOA
#define  KEY1_GPIO_PIN           GPIO_PIN_0
#define  KEY1_GPIO_MODE          GPIO_Mode_IPU
#define  KEY1_READ               GPIO_ReadInputDataBit(KEY1_GPIO_PORT, KEY1_GPIO_PIN)#define  KEY2_GPIO_PORT          GPIOA
#define  KEY2_GPIO_PIN           GPIO_PIN_1
#define  KEY2_GPIO_MODE          GPIO_Mode_IPU
#define  KEY2_READ               GPIO_ReadInputDataBit(KEY2_GPIO_PORT, KEY2_GPIO_PIN)#define  KEY3_GPIO_PORT          GPIOA
#define  KEY3_GPIO_PIN           GPIO_PIN_2
#define  KEY3_GPIO_MODE          GPIO_Mode_IPU
#define  KEY3_READ               GPIO_ReadInputDataBit(KEY3_GPIO_PORT, KEY3_GPIO_PIN)#define  KEY4_GPIO_PORT          GPIOA
#define  KEY4_GPIO_PIN           GPIO_PIN_3
#define  KEY4_GPIO_MODE          GPIO_Mode_IPU
#define  KEY4_READ               GPIO_ReadInputDataBit(KEY4_GPIO_PORT, KEY4_GPIO_PIN)

GPIO的初始化


void Key_GPIOConfig(void){
GPIO_InitType  Key_GPIOType;
Key_GPIOType.Pin        = KEY1_GPIO_PIN;
Key_GPIOType.GPIO_Mode  = KEY1_GPIO_MODE;
GPIO_InitPeripheral(KEY1_GPIO_PORT, &Key_GPIOType);
Key_GPIOType.Pin        = KEY2_GPIO_PIN;
Key_GPIOType.GPIO_Mode  = KEY2_GPIO_MODE;
GPIO_InitPeripheral(KEY2_GPIO_PORT, &Key_GPIOType);
Key_GPIOType.Pin        = KEY3_GPIO_PIN;
Key_GPIOType.GPIO_Mode  = KEY3_GPIO_MODE;
GPIO_InitPeripheral(KEY3_GPIO_PORT, &Key_GPIOType);
Key_GPIOType.Pin        = KEY4_GPIO_PIN;
Key_GPIOType.GPIO_Mode  = KEY4_GPIO_MODE;
GPIO_InitPeripheral(KEY4_GPIO_PORT, &Key_GPIOType);
log_i("Key gpio config complete.\r\n");
}

四个按键为了好区分分别是哪个按键被按下或者同时被按下，定义一个KeyVal保存键值做如下拼装：

 KeyVal = (KEY4_READ << 3) | (KEY3_READ << 2) | (KEY2_READ << 1) | KEY1_READ;

这样一来KeyVal的低四位每一位可以表示一个按键的状态，即便四个同时按下也能区分出来。也能更加简单的实现组合按键。

头文件

typedef enum {KEY_NONE = 0,    KEY1     = 1,    KEY2     = 2,    KEY3     = 3,    KEY4     = 4,
}
eKeyList;
typedef enum {KEY_TYPE_NULL = 0,         KEY_TYPE_DOUBLE_CLICK = 1, KEY_TYPE_DOWN = 2,
