反激电源实际设计

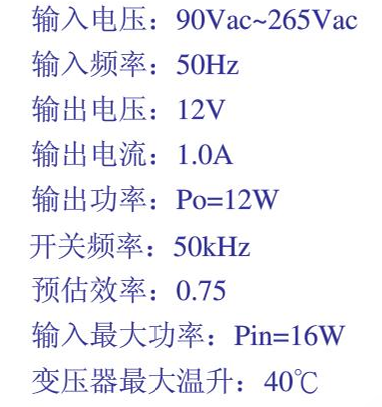

1.首先根据mos管设定反射电压（100到400V输入管子一般给到600V左右）

        假设耐压为600V

        反向降压VD为100V

        正向导通压降Vf为0.5V

       计算匝数比

        0.8*VD>Vinmax/N+VOUT

        0.8*VMOS>N(VOUT+Vf)+Vinmax

5.5<N<8.4



2.计算占空比（假设反射电压为100v）

以下是粗略计算

    220*D=X（N*VOUT看成反射电压）*（1-D）

    D=1/3.3

以下是详细计算

首先确定CIN假设为22u

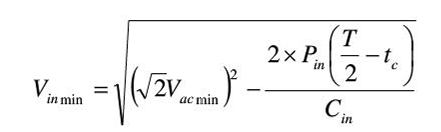

其次求输入最低电压（假设tc是3ms（电容放电时间））

VIN=77v

最大占空比

DMAX=0.49

3.计算初级侧临界电流

以下是简略公式

p/vin=IPK/2*D

以下是详细

在CRM（临界导通电流模式下）

最小输入电压时的平均电流

变压器初级临界电流峰值

IPK=0.285(临界电流峰值)

5 最大导通时间和初级侧电感量

Tonmax=1/f*DMAX

LP=VINmin*Tonmax/IPK=2.7mh

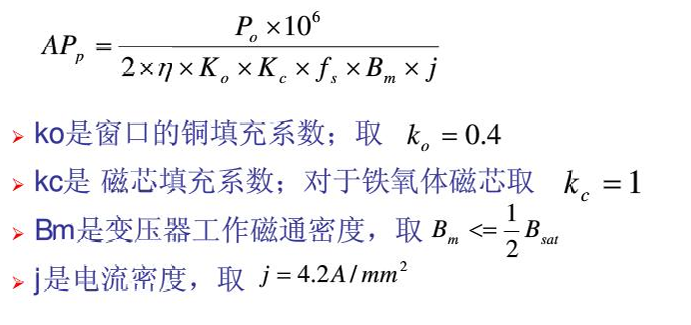

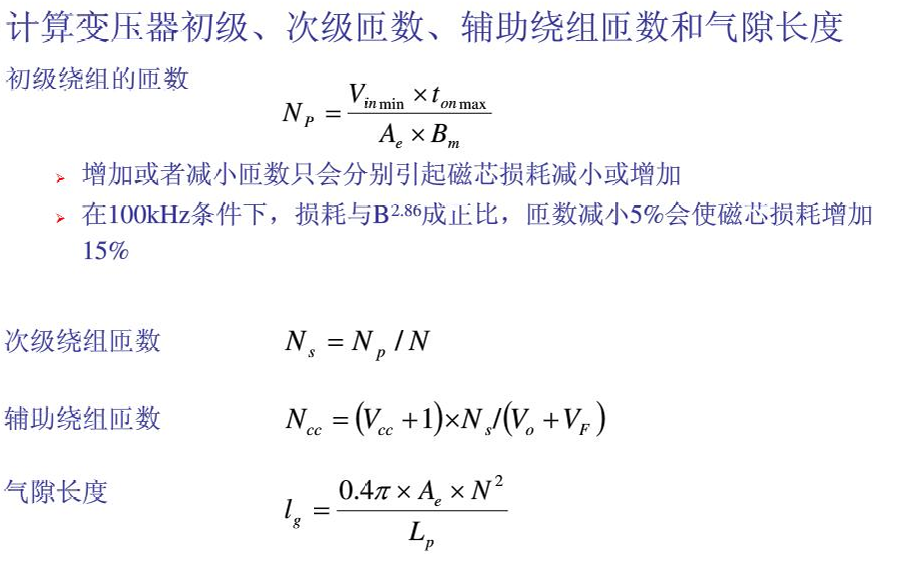

6 变压器磁芯选择

选择ef20
