Rocky9-ISCSI块存储

news 2025/10/11 8:44:22

一、存储类型概述

  • 块存储：直接将存储块进行网络共享，支持客户端进行分区、格式化、挂载操作。
  • NAS：通过 NFS 或 SMB 协议以及iscsi协议实现共享。
  • SAN：块级存储网络，通常通过光纤通道（FC）或 iSCSI 实现。
  • iSCSI：基于 TCP/IP 的 SAN 实现途径，灵活且成本较低。

二、分区表类型

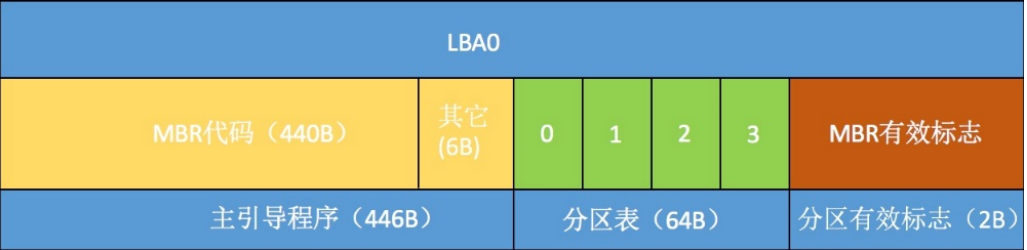

MBR分区表

MBR的起始扇区和结束扇区只能用4个字节表示00 00 00 00-FF FF FF FF，支持的最多的扇区数量是2^32个，那么所支持的最大磁盘大小为：2^32 x 512 ≈ 2TB

突破MBR 2TB限制方案：

修改磁盘的扇区大小，由原来的512byte修改为4KB，那么理论上可以突破到2TB x 8 = 16TB。

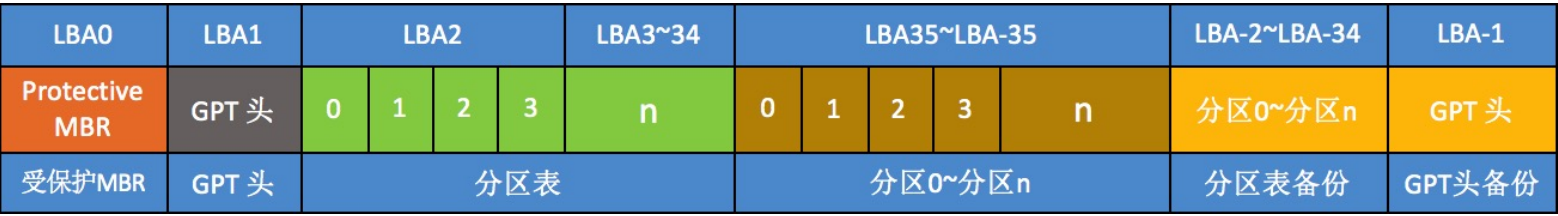

GPT分区表

GPT的起始扇区和结束扇区能够使用8个字节表示00 00 00 00 00 00 00 00 – FF FF FF FF FF FF FF FF，支持的最多的扇区数量是2^64个，那么GPT所支持的最大磁盘大小为：2^64 x 512 ≈ 9.44ZB ≈ 8ZiB

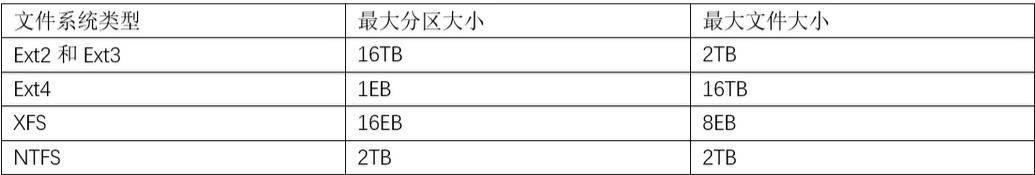

三、文件系统类型

四、ISCSI块存储实验

1.准备环境和工具安装

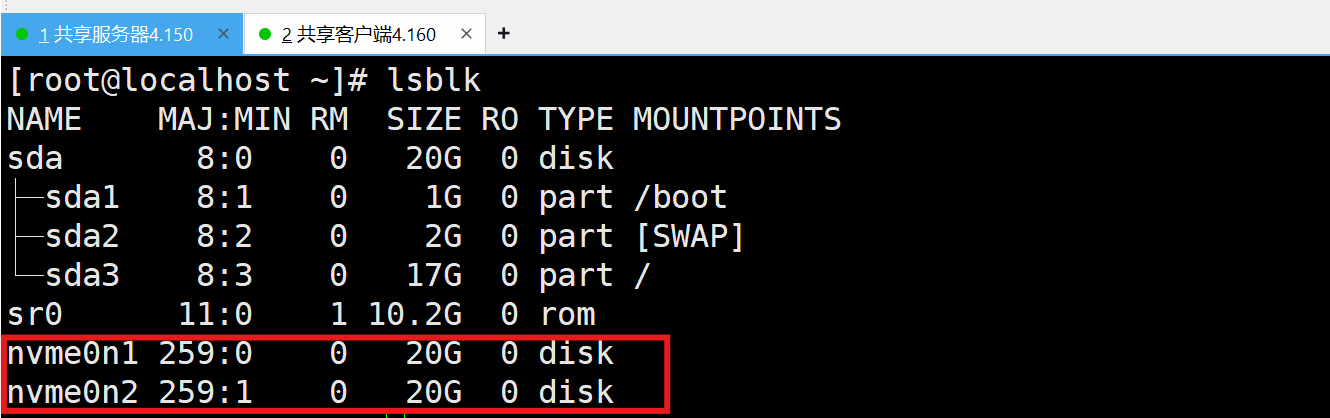

准备两台虚拟机，一台做服务器（4.150），一台做客户端（4.160）

2.创建逻辑卷

#创建物理卷
[root@localhost ~]# pvcreate /dev/nvme0n1Physical volume "/dev/nvme0n1" successfully created.Creating devices file /etc/lvm/devices/system.devices
#创建卷组
[root@localhost ~]# vgcreate sql_vg /dev/nvme0n1 Physical volume "/dev/nvme0n1" successfully created.Volume group "sql_vg" successfully created
#创建逻辑卷
[root@localhost ~]# lvcreate -L 19G -n sql_lv sql_vgLogical volume "sql_lv" created.
#查看物理卷
[root@localhost ~]# pvsPV           VG     Fmt  Attr PSize   PFree   /dev/nvme0n1        lvm2 ---   20.00g   20.00g/dev/nvme0n2 sql_vg lvm2 a--  <20.00g 1020.00m
#查看卷组
[root@localhost ~]# vgsVG     #PV #LV #SN Attr   VSize   VFree   sql_vg   1   1   0 wz--n- <20.00g 1020.00m
#查看逻辑卷
[root@localhost ~]# lvsLV     VG     Attr       LSize  Pool Origin Data%  Meta%  Move Log Cpy%Sync Convertsql_lv sql_vg -wi-a----- 19.00g

注：因为要共享给客户端的是存储块，所以不需要继续进行格式化与挂载的操作

3.构建块存储共享

[root@localhost ~]# dnf -y install targetcli
#将共享设备绑定到共享标识符上
[root@localhost ~]# targetcli
targetcli shell version 2.1.57
Copyright 2011-2013 by Datera, Inc and others.
For help on commands, type 'help'.
#创建块型后端存储
/> /backstores/block create nvme0n1_disk /dev/sql_vg/sql_lv
Created block storage object nvme0n1_disk using /dev/sql_vg/sql_lv.
#创建唯一标识符
/> /iscsi create iqn.2025-10.com.xxhf:sql
Created target iqn.2025-10.com.xxhf:sql.
Created TPG 1.
Global pref auto_add_default_portal=true
Created default portal listening on all IPs (0.0.0.0), port 3260.    #创建监听ip和监听端口
#绑定
/> /iscsi/iqn.2025-10.com.xxhf:sql/tpg1/luns create /backstores/block/nvme0n1_disk
Created LUN 0.
#之后的三条命令都是非必须的，只是设置了一些参数# 禁用认证（测试用），authentication=0: 无认证
/> /iscsi/iqn.2025-10.com.xxhf:sql/tpg1 set attribute authentication=0
Parameter authentication is now '0'.
# 允许写入，demo_mode_write_protect=0: 关闭写保护
/> /iscsi/iqn.2025-10.com.xxhf:sql/tpg1 set attribute demo_mode_write_protect=0
Parameter demo_mode_write_protect is now '0'.
# 自动生成访问控制，generate_node_acls=1: 简化权限
/> /iscsi/iqn.2025-10.com.xxhf:sql/tpg1 set attribute generate_node_acls=1
Parameter generate_node_acls is now '1'.

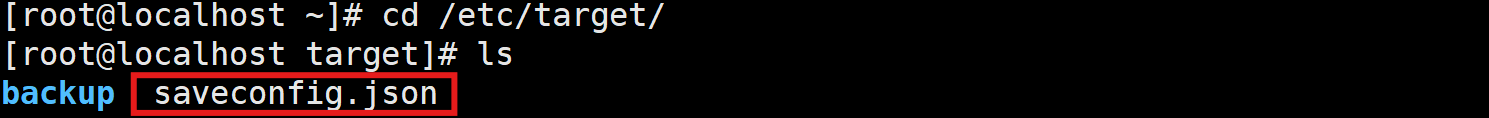

/> saveconfig    # 保存配置
Configuration saved to /etc/target/saveconfig.json
/> exit    # 退出 targetcli
Global pref auto_save_on_exit=true
Last 10 configs saved in /etc/target/backup/.
Configuration saved to /etc/target/saveconfig.json
#设为开机自启动
[root@localhost ~]# systemctl enable --now target

4.客户端安装共享软件

[root@localhost ~]# dnf -y install iscsi-initiator-utils#扫描服务器共享
[root@localhost ~]# iscsiadm -m discovery -t sendtargets -p 192.168.4.150
192.168.4.150:3260,1 iqn.2025-10.com.xxhf:sql    #通过标签连接
#连接服务器共享
[root@localhost ~]# iscsiadm -m node -T iqn.2025-10.com.xxhf:sql --login
Logging in to [iface: default, target: iqn.2025-10.com.xxhf:sql, portal: 192.168.4.150,3260]
Login to [iface: default, target: iqn.2025-10.com.xxhf:sql, portal: 192.168.4.150,3260] successful.

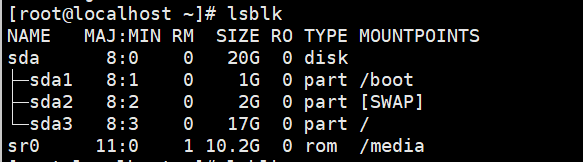

共享前：

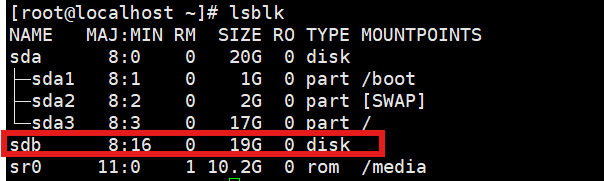

共享后：

5.对磁盘进行分区格式化挂载

# 分区——全部默认
[root@localhost ~]# gdisk /dev/sdb
# 格式化
[root@localhost ~]# mkfs.xfs /dev/sdb1
meta-data=/dev/sdb1              isize=512    agcount=4, agsize=1245119 blks=                       sectsz=512   attr=2, projid32bit=1=                       crc=1        finobt=1, sparse=1, rmapbt=0=                       reflink=1    bigtime=1 inobtcount=1 nrext64=0
data     =                       bsize=4096   blocks=4980475, imaxpct=25=                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0, ftype=1
log      =internal log           bsize=4096   blocks=16384, version=2=                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
# 挂载
[root@localhost ~]# mkdir /mysql
[root@localhost ~]# mount /dev/sdb1 /mysql/
[root@localhost ~]# df -h
Filesystem      Size  Used Avail Use% Mounted on
devtmpfs        4.0M     0  4.0M   0% /dev
tmpfs           871M     0  871M   0% /dev/shm
tmpfs           349M  5.2M  344M   2% /run
/dev/sda3        17G  1.5G   16G   9% /
/dev/sda1       960M  269M  692M  28% /boot
tmpfs           175M     0  175M   0% /run/user/0
/dev/sr0         11G   11G     0 100% /media
/dev/sdb1        19G  168M   19G   1% /mysql

6.对块存储共享扩容

（1）先卸载，再断开连接

[root@localhost ~]# umount /mysql/
[root@localhost ~]# iscsiadm -m node -T iqn.2025-10.com.xxhf:sql --logout

（2）服务器端扩容逻辑卷

[root@localhost ~]# vgextend sql_vg /dev/nvme0n2
[root@localhost ~]# vgsVG     #PV #LV #SN Attr   VSize  VFree sql_vg   2   1   0 wz--n- 39.99g 20.99g
[root@localhost ~]# lvresize -L +20G /dev/sql_vg/sql_lv

（3）客户端连接共享服务

[root@localhost ~]# iscsiadm -m node -T iqn.2025-10.com.xxhf:sql --login

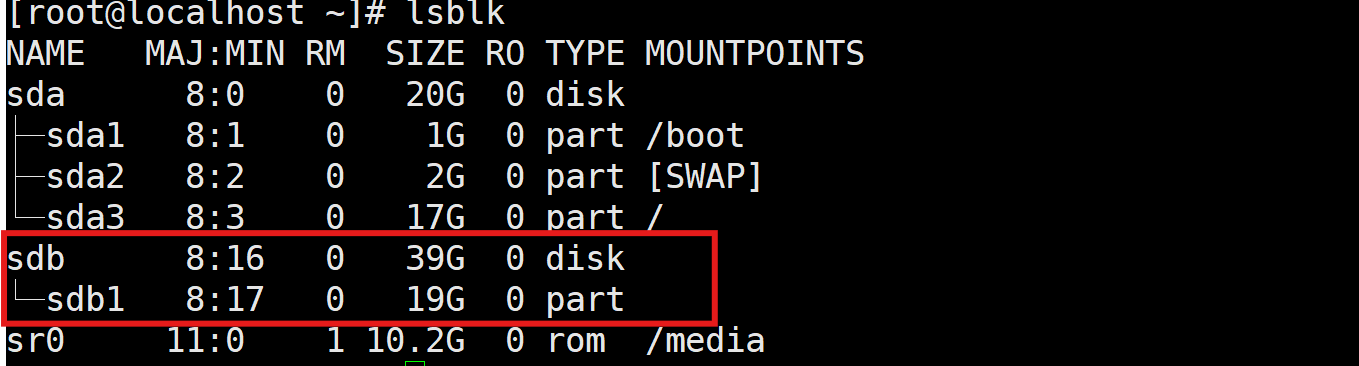

（4）客户端扩容

[root@localhost ~]# parted /dev/sdb
GNU Parted 3.5
Using /dev/sdb
Welcome to GNU Parted! Type 'help' to view a list of commands.
(parted) p    #查看
Warning: Not all of the space available to /dev/sdb appears to be used, you can fix the GPT to use all of the space (an extra
41943040 blocks) or continue with the current setting?
Fix/Ignore? Fix    #修复
Model: LIO-ORG nvme0n1_disk (scsi)
Disk /dev/sdb: 41.9GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags: Number  Start   End     Size    File system  Name              Flags1      1049kB  20.4GB  20.4GB  xfs          Linux filesystem(parted) resizepart 1
End?  [20.4GB]? 41.9GB    #扩容
(parted) p
Model: LIO-ORG nvme0n1_disk (scsi)
Disk /dev/sdb: 41.9GB
Sector size (logical/physical): 512B/512B
Partition Table: gpt
Disk Flags: Number  Start   End     Size    File system  Name              Flags1      1049kB  41.9GB  41.9GB  xfs          Linux filesystem(parted) q    #退出
Information: You may need to update /etc/fstab.[root@localhost ~]# lsblk
NAME   MAJ:MIN RM  SIZE RO TYPE MOUNTPOINTS
sda      8:0    0   20G  0 disk
├─sda1   8:1    0    1G  0 part /boot
├─sda2   8:2    0    2G  0 part [SWAP]
└─sda3   8:3    0   17G  0 part /
sdb      8:16   0   39G  0 disk
└─sdb1   8:17   0   39G  0 part    #成功扩容
sr0     11:0    1 10.2G  0 rom  /media

（5）重新格式化文件系统

[root@localhost ~]# mount /dev/sdb1 /mysql/
[root@localhost ~]# df -h
Filesystem      Size  Used Avail Use% Mounted on
devtmpfs        4.0M     0  4.0M   0% /dev
tmpfs           871M     0  871M   0% /dev/shm
tmpfs           349M  5.2M  344M   2% /run
/dev/sda3        17G  1.5G   16G   9% /
/dev/sda1       960M  269M  692M  28% /boot
tmpfs           175M     0  175M   0% /run/user/0
/dev/sr0         11G   11G     0 100% /media
/dev/sdb1        19G  168M   19G   1% /mysql
#重新格式化
[root@localhost ~]# xfs_growfs /dev/sdb1
meta-data=/dev/sdb1              isize=512    agcount=4, agsize=1245119 blks=                       sectsz=512   attr=2, projid32bit=1=                       crc=1        finobt=1, sparse=1, rmapbt=0=                       reflink=1    bigtime=1 inobtcount=1 nrext64=0
data     =                       bsize=4096   blocks=4980475, imaxpct=25=                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0, ftype=1
log      =internal log           bsize=4096   blocks=16384, version=2=                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
data blocks changed from 4980475 to 10223355
[root@localhost ~]# df -h
Filesystem      Size  Used Avail Use% Mounted on
devtmpfs        4.0M     0  4.0M   0% /dev
tmpfs           871M     0  871M   0% /dev/shm
tmpfs           349M  5.2M  344M   2% /run
/dev/sda3        17G  1.5G   16G   9% /
/dev/sda1       960M  269M  692M  28% /boot
tmpfs           175M     0  175M   0% /run/user/0
/dev/sr0         11G   11G     0 100% /media
/dev/sdb1        39G  311M   39G   1% /mysql

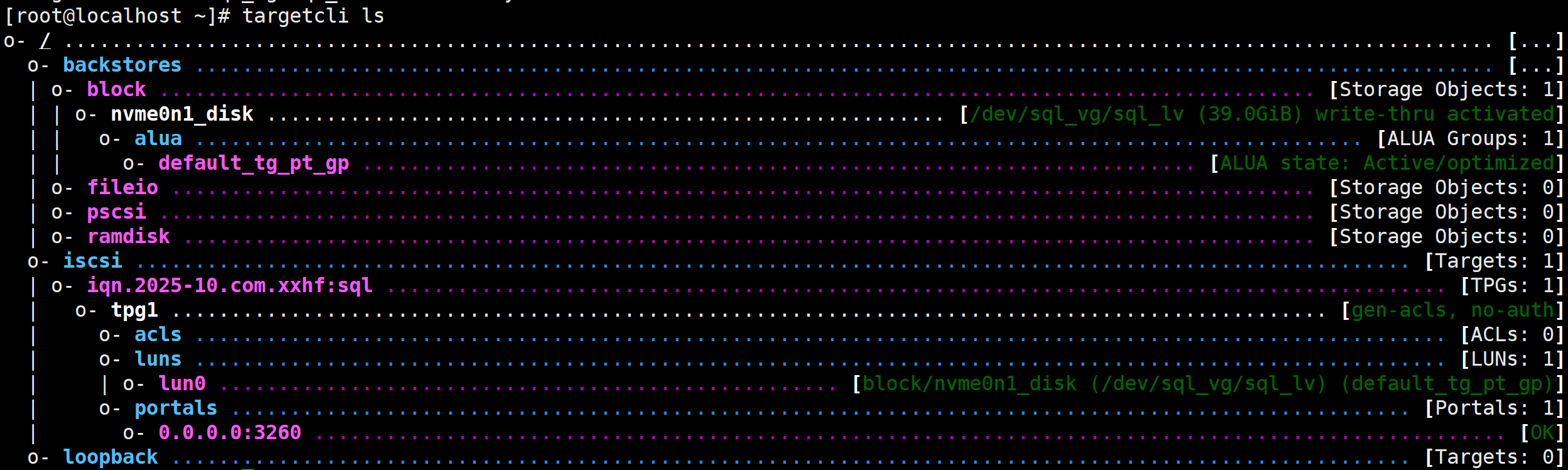

7.列出共享配置
