时钟周期约束（三）

时钟周期约束（三）

---

---

时钟周期约束知识点速查表

---

1. 主时钟（Primary Clock）——“时间基准尺”

知识点	一句话要点	示例/Tcl

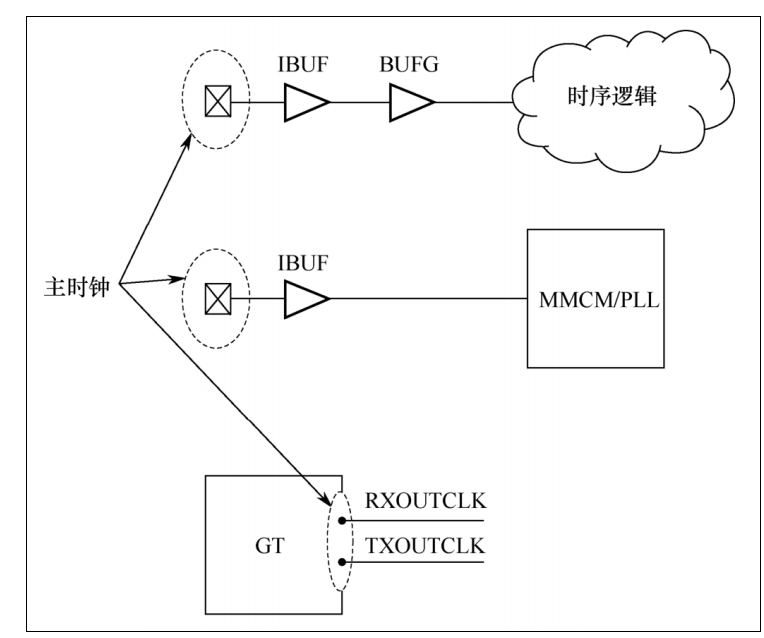

定义	进入 FPGA 的第一级时钟：引脚或 GT 输出（注意这个是GT输出，不是gt_ref_clk，也不是经过example中mmcm输出的log_phy，而是rx/txoutclk，这个是硬核GT输出的，可以理解为GT中有个晶振，来根据gt_ref_clk产生的rx/txoutclk，因此是主时钟）	create_clock -name clk200 -period 5 [get_ports clk_p]
差分时钟	仅约束 P 端，N 端自动跟随	[get_ports clk_p] 即可
三要素	源、周期、占空比	-waveform {0 2.5} 可省，默认 50/50
抖动	输入不确定性	set_input_jitter clk200 0.15
时钟组	异步场景先声明（默认都是同步时钟，需要进行时序分析，如果设置组了，相当于都FALSE了，一般情况不建议用组）	set_clock_groups -async -group clk200 -group clk125

• 命令get_ports决定了时钟源
• 在约束时，例如SRIO IP中GT的的 XDC 用 get_ports 只是“图省事、图通用”，工具照样能把时钟约束透；换成 get_pins 也能用，但既麻烦又容易因为层级变动而失效，所以官方模板干脆统一写 get_ports。
• 有些IP中本身含有XDC，会进行时序约束，我们不必再约束一遍

---

2. 生成时钟（Generated Clock）——“派生时钟”

场景	命令关键选项	注意
MMCM/PLL 自动输出	只需主时钟；工具自动推导	report_clocks 看 A 属性
用户逻辑分频	-divide_by N 或 -edges {1 3 5}	-source 必须指向主时钟引脚（注意FF的C口指定为时钟源，如下图约束，Q指定为衍生时钟pins））或单元 CLKPIN;另外，get_pins用于指定时钟源
随路时钟	OSERDES 输出	-divide_by 1 并指定相同延迟路径
重命名自动时钟	用 create_generated_clock -name 覆盖原名称	仅对自动时钟有效，用户逻辑时钟不可重命名

维度	系统同步（System Synchronous）	源同步（Source Synchronous）
时钟来源	板级全局时钟（晶振→BUF→所有芯片）	发送端 FPGA 随路输出时钟（与数据同方向）
时钟数	1 个，全网共享	1 对/组，每方向独立
数据方向	单向或双向	通常单向，高速双向用两套随路时钟
最高频率	一般 ≤ 200 MHz（FR4 走线极限）	轻松 400 MHz+（DDR 可 800 Mbps）
举例	SPI、I²C、传统 SRAM、MCU 并口	DDR、SDR SDRAM、Camera LVDS、GMII RGMII

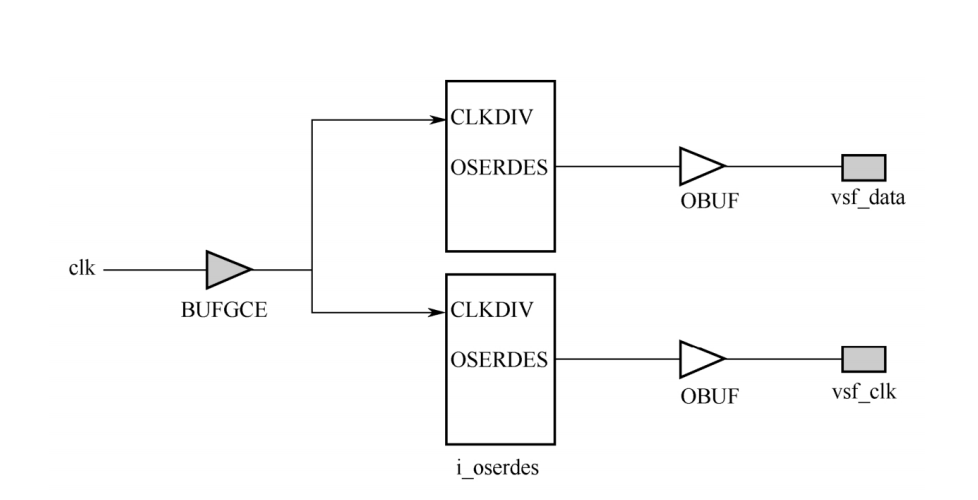

源同步设计中的随路时钟，。随路时钟是指与数据同时生成的时钟，且同时给到接收端，以生成该数据在接收端的采样时钟。在源同步设计中，为了确保输出数据与输出时钟（随路时钟）具有相同的延迟，通常让二者经过同样的电路单元（如这里的OSERDES）后再输出。

---

3. 同一端口多时钟——“多模式”

目的	命令片段	解释
双模式测试	create_clock -name clk_slow -period 10 [get_ports clk] create_clock -name clk_fast -period 6.667 [get_ports clk] -add	第二句必须 -add
互斥存在	set_clock_groups -physically_exclusive -group clk_slow -group clk_fast	告诉工具不会同时出现
含生成时钟	同上再加 -include_generated_clocks	防止子时钟仍被分析

---

4. 时钟特性调整——“微调尺”

参数	命令	应用示例
输入抖动	set_input_jitter <clock> <value>	0.1~0.2 ns 常见
额外不确定性	set_clock_uncertainty -setup 0.5 [get_clocks clk200]	轻度过约束，增时序预算
双向不确定	-from A -to B 可不对称	跨时钟域单独加压

---

5. 快速验收脚本

# 1. 查遗漏
report_clock_networks -name clk_overview
# 2. 查自动/生成时钟属性
report_clocks
# 3. 查时钟组/交互
report_clock_interaction
# 4. 查不确定量
report_timing -setup -max_paths 1 -input_pins

---
