W5500接收丢数据

news 2025/10/11 5:50:56

以前测试从来没有发现这个问题，今天测试WEB服务器时，发现·W5500丢失数据：

> Receive_Len=536

POST /example.cgi HTTP/1.1

Host: 192.168.1.199

Connection: keep-alive

Content-Length: 71

Cache-Control: max-age=0

Upgrade-Insecure-Requests: 1

Origin: http://192.168.1.199

Content-Type: application/x-www-form-urlencoded

User-Agent: Mozilla/5.0 (Windows NT 10.0; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/86.0.4240.198 Safari/537.36

Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9

Referer: http://192.168.1.199/

Accept-

这种现象是偶然出现的，但很难捕捉到。既然发现了，就要去跟踪解决。

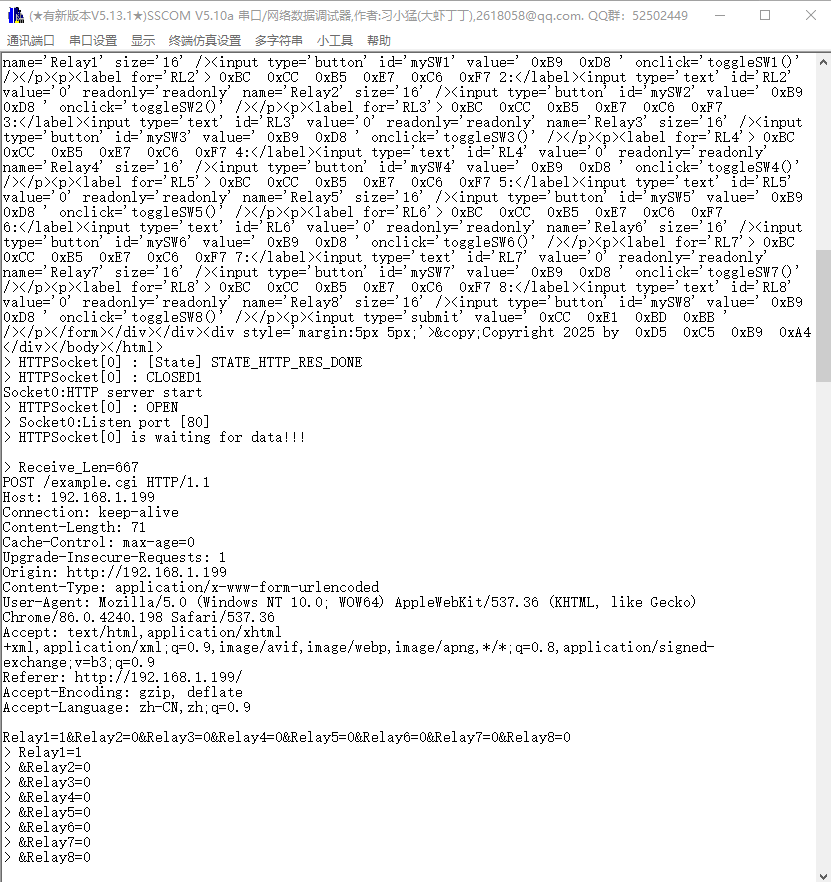

正确的应该是这样的，如下:

> Receive_Len=667

POST /example.cgi HTTP/1.1

Host: 192.168.1.199

Connection: keep-alive

Content-Length: 71

Cache-Control: max-age=0

Upgrade-Insecure-Requests: 1

Origin: http://192.168.1.199

Content-Type: application/x-www-form-urlencoded

User-Agent: Mozilla/5.0 (Windows NT 10.0; WOW64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/86.0.4240.198 Safari/537.36

Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,image/apng,*/*;q=0.8,application/signed-exchange;v=b3;q=0.9

Referer: http://192.168.1.199/

Accept-Encoding: gzip, deflate

Accept-Language: zh-CN,zh;q=0.9

Relay1=1&Relay2=1&Relay3=0&Relay4=0&Relay5=0&Relay6=0&Relay7=0&Relay8=0

经过检查，发现W5500的库函数有问题，源程序如下：

//函数功能：在“TCP模式”中，读“Socket n的接收缓冲区的接收量大小寄存器”，直到W5500接收完成
uint16_t getSn_RX_RSR(uint8_t sn)
{uint16_t val=0,val1=0;do{val1 = WIZCHIP_READ(Sn_RX_RSR(sn));/*从W5500读取一个字节Sn_RX_RSRsn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val1 = (val1 << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1)实现“偏移地址加1”Sn_RX_RSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”Sn_RX_RSR(sn)为3个字节，最高两个字节是偏移地址，所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/if (val1 != 0){val = WIZCHIP_READ(Sn_RX_RSR(sn));/*从W5500读取一个字节Sn_RX_RSRsn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val = (val << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1)实现“偏移地址加1”Sn_RX_RSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”Sn_RX_RSR(sn)为3个字节，最高两个字节是偏移地址，所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/}}while (val != val1);//若前后所读“Socket n的接收缓冲区的接收量大小寄存器”不等，则表示W5500正在接收数据return val;
}

我以前都过这段代码，当时觉得有点问题，认为是厂家提供的，应该可以，总觉得厂家应该反复测试过了。后来测试也行，但是在做WEB服务器时，问题就暴露出来了。我做了修改，如下：

//函数功能：在“TCP模式”中，读“Socket n的接收缓冲区的接收量大小寄存器”，直到W5500接收完成
uint16_t getSn_RX_RSR(uint8_t sn)
{uint16_t val=0,val1=0;do{val1 = WIZCHIP_READ(Sn_RX_RSR(sn));/*从W5500读取一个字节Sn_RX_RSRsn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val1 = (val1 << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1)实现“偏移地址加1”Sn_RX_RSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”Sn_RX_RSR(sn)为3个字节，最高两个字节是偏移地址，所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/if (val1 != 0){delay_ms(1);//延时1msval = WIZCHIP_READ(Sn_RX_RSR(sn));/*从W5500读取一个字节Sn_RX_RSRsn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val = (val << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_RX_RSR(sn),1)实现“偏移地址加1”Sn_RX_RSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”Sn_RX_RSR(sn)为3个字节，最高两个字节是偏移地址，所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/}}while (val != val1);//若前后所读“Socket n的接收缓冲区的接收量大小寄存器”不等，则表示W5500正在接收数据return val;
}

其实就是在代码之间，插入一条延时语句delay_ms(1);

再测试，就正常了。

我又想起了“uint16_t getSn_TX_FSR(uint8_t sn)”，应该也有问题，干脆一起修改了。它们的问题是一样，也要插入插入一条延时语句delay_ms(1);正确代码如下：

//函数功能：读“Socket n的发送缓冲区剩余量大小寄存器”，直到W5500发送完成
uint16_t getSn_TX_FSR(uint8_t sn)
{uint16_t val=0,val1=0;do{val1 = WIZCHIP_READ(Sn_TX_FSR(sn));/*从W5500读取一个字节Sn_TX_FSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val1 = (val1 << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_TX_FSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_TX_FSR(sn),1)实现“偏移地址加1”Sn_TX_FSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/if (val1 != 0){delay_ms(1);//延时1msval = WIZCHIP_READ(Sn_TX_FSR(sn));/*从W5500读取一个字节Sn_TX_FSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”*/val = (val << 8) + WIZCHIP_READ(WIZCHIP_OFFSET_INC(Sn_TX_FSR(sn),1));/*从W5500读取一个字节WIZCHIP_OFFSET_INC(Sn_TX_FSR(sn),1)实现“偏移地址加1”Sn_TX_FSR(sn)是“W5500帧的第1个字节，第2个字节，第3个字节的高5位值，且第3个字节的低3位为0”所以加(1<<8)，就表示“W5500帧的第1个字节和第2个字节”加1，实现“偏移地址加1”*/}}while (val != val1);//若前后所读“Socket n的发送缓冲区剩余量大小”不等，则表示W5500正在发送数据return val;
}

如果我没有读过厂家的驱动程序，就永远都搞不好了。
