一、Docker 镜像核心概念与结构

1.1 镜像与容器的关系

Docker 镜像与容器是 “静态模板” 与 “动态实例” 的关系，二者紧密关联但职责不同：

对比维度	Docker 镜像	Docker 容器
状态	静态（只读）	动态（可写）
核心内容	应用程序、依赖库、配置文件、rootfs（文件系统）	运行中的进程、内存 / CPU 资源、可写层数据
生命周期	构建后长期存在，可重复使用	启动后存在，停止 / 删除后销毁（除非数据持久化）
依赖关系	容器运行的基础（无镜像则无容器）	镜像的运行实例（一个镜像可创建多个容器）

1.2 镜像的 “静态转动态” 原理

镜像本身是只读的，无法直接运行，需通过 Docker 守护进程 解析镜像元数据，转化为动态容器：

1. 元数据解析：镜像包含 json 格式的元数据文件，记录了容器启动所需的关键信息（如运行进程、环境变量、暴露端口等）；
2. 环境配置：Docker 守护进程基于元数据，为容器创建独立的 Namespace（网络、挂载、PID 等）、配置资源限制（CPU / 内存）；
3. 进程启动：在镜像只读层之上挂载 “容器可写层”，启动元数据指定的进程（如 nginx、/bin/bash），完成容器创建；
4. 运行期角色：容器启动后，镜像仅提供只读文件系统（供容器内进程访问资源），元数据不再生效，后续修改均在可写层进行。

1.3 镜像的分层存储结构

Docker 镜像采用 分层存储（基于 Union File System），每层对应镜像构建的一个步骤，所有层叠加形成完整的文件系统。

1.3.1 分层结构组成（从下到上）

层级	名称	作用	示例
底层	内核（Kernel）	共享宿主主机内核（镜像不包含内核）	Linux 内核 5.4.x
基础层	Base 镜像（基础镜像）	镜像的底层依赖，提供最小化操作系统环境	centos:7、alpine:3.18
中间层	镜像操作层	基于 Base 镜像的增量修改（如安装软件、复制文件）	RUN yum install nginx、COPY index.html
顶层	容器可写层	容器启动时动态添加，仅容器可见，用于临时修改	容器内创建的文件、修改的配置

1.3.2 Base 镜像的定义

Base 镜像（基础镜像）是分层结构的起点，有两种核心定义：

1. 绝对基础镜像：从 scratch（空镜像）构建，不依赖任何其他镜像（如 alpine 官方镜像），体积极小（仅几 MB）；
2. 相对基础镜像：作为团队 / 项目的统一基础，供其他镜像扩展（如基于 centos:7 定制的 “团队基础镜像”，已预装 gcc、vim）。

1.3.3 分层存储的核心特性

• 只读性：所有镜像层（Base 层、中间层）均为只读，避免误修改；

• 写时复制（CoW）：容器修改文件时，仅将文件从只读层复制到可写层修改，不影响原镜像层；

• 层复用：不同镜像可共享相同的基础层 / 中间层（如两个 Nginx 镜像共享 centos:7 基础层），节省磁盘空间。

二、Docker 镜像构建的三种方式

Docker 提供三种主流镜像构建方式，适用于不同场景，其中 Dockerfile 构建 是生产环境的首选。

2.1 方式 1：docker commit 命令（手工构建）

基于运行中的容器创建镜像，本质是将容器可写层的修改 “固化” 为新镜像层。

操作步骤

1. 创建并进入容器：

   docker run --name test -it centos:7 /bin/bash # 启动 centos 容器mkdir /luoqi # 在容器内创建目录（模拟修改）exit # 退出容器

2. 提交容器为镜像：

   docker commit test centos1:v1 # 将 test 容器提交为 centos1:v1 镜像

3. 验证镜像：

   docker images # 查看 centos1:v1 镜像（体积比 centos:7 大，包含 /luoqi 目录）

优缺点

• 优点：操作简单，适合临时生成镜像；

• 缺点：

• • 手工操作，可重复性差（无法复现构建过程）；

• • 镜像透明性低（无法追溯每层修改内容）；

• • 易引入冗余文件（如容器内临时文件），镜像体积大；

• • 不推荐生产环境使用（存在安全隐患，无法审计）。

2.2 方式 2：基于本地模板导入

从操作系统模板文件（如 OpenVZ 模板）直接导入镜像，适用于快速获取特定系统环境。

操作步骤

1. 下载模板文件：从 OpenVZ 官方地址下载模板（如 Ubuntu 12.04 模板）：

   wget http://download.openvz.org/template/precreated/ubuntu-12.04-x86-minimal.tar.gz

2. 导入为镜像：

   docker import ubuntu-12.04-x86-minimal.tar.gz ubuntu:v1 # 导入为 ubuntu:v1 镜像

3. 验证镜像：

   docker run -it ubuntu:v1 /bin/bash # 启动镜像，验证系统环境

适用场景

• 快速获取冷门操作系统镜像；

• 迁移传统虚拟化环境的模板文件。

2.3 方式 3：Dockerfile 构建（推荐）

Dockerfile 是包含镜像构建指令的文本文件，每条指令对应一层镜像，通过 docker build 命令自动执行指令，生成镜像。

这种方式具有 可重复、透明化、自动化 的优势，是生产环境构建镜像的标准方案。

2.3.1 Dockerfile 的结构

Dockerfile 指令按功能分为四类，执行顺序从上到下：

1. 基础镜像信息：指定构建的基础镜像（必选，第一条有效指令）；
2. 维护者信息：标注镜像作者（可选，推荐用 LABEL 替代旧版 MAINTAINER）；
3. 镜像操作指令：修改镜像内容（如安装软件、复制文件、设置环境变量）；
4. 容器启动指令：指定容器启动时执行的命令（如 CMD、ENTRYPOINT）。

2.3.2 基础示例

# 1. 基础镜像信息（基于 centos:7 构建）FROM centos:7# 2. 维护者信息（元数据，可选）LABEL maintainer="your-name <[e-mail]>"# 3. 镜像操作指令（创建目录、添加文件）RUN mkdir /luoqi # 执行 shell 命令，创建目录RUN touch /luoqi/test # 执行 shell 命令，创建文件# 4. 容器启动指令（默认启动 /bin/bash）CMD ["/bin/bash"]

2.3.3 构建命令

# -t：指定镜像名称和标签（格式：镜像名:标签）# .：指定 Dockerfile 所在目录（当前目录），也可通过 -f 指定自定义路径docker build -t centos-with-dir:v1 .# 强制不使用缓存（适用于依赖更新场景）docker build -t centos-with-dir:v1 --no-cache .

2.3.4 查看构建过程

通过 docker history 查看镜像分层及构建指令，确保透明化：

docker history centos-with-dir:v1

三、Dockerfile 核心指令详解

Dockerfile 指令决定了镜像的分层内容，掌握常用指令的用法是编写高效 Dockerfile 的关键。

3.1 基础指令

指令	格式	功能说明	示例
FROM	FROM <镜像名[:标签]>	指定基础镜像（必选，第一条有效指令）	FROM centos:7、FROM scratch
LABEL	LABEL <键>=<值> ...	添加镜像元数据（如作者、版本），可叠加	LABEL maintainer="test" version="1.0"
WORKDIR	WORKDIR <目录路径>	设置后续指令的工作目录（类似 cd），不存在则创建	WORKDIR /app（后续指令在 /app 下执行）
ENV	ENV <键>=<值> ...	设置环境变量，后续指令可引用，容器启动后生效	ENV PATH=/usr/local/bin:$PATH

3.2 文件操作指令

指令	格式	功能说明	差异与注意事项
COPY	COPY <源路径> <目标路径>	复制宿主机文件 / 目录到镜像中	仅支持本地文件，不支持压缩包自动解压、URL 下载
ADD	ADD <源路径/URL> <目标路径>	复制文件 / 目录，支持额外功能	1. 本地压缩包（如 .tar.gz）会自动解压；2. 支持 URL 下载（如 ADD https://xxx.tar.gz /app）
VOLUME	VOLUME <容器内路径> ...	在镜像中创建挂载点（仅支持 Docker 管理的卷）	容器启动时自动创建匿名卷，避免数据丢失（如 VOLUME /data）

3.3 执行命令指令

指令	格式	执行时机	核心差异	示例
RUN	1. RUN <shell 命令>（如 RUN yum install）2. RUN ["可执行文件", "参数1"]（JSON 格式）	镜像构建阶段（生成镜像层）	用于安装依赖、配置环境，每条 RUN 生成一层	RUN yum -y install nginx
CMD	1. CMD <shell 命令>2. CMD ["可执行文件", "参数1"]	容器启动阶段（默认命令）	1. 容器启动时可被 docker run 命令行参数覆盖；2. 一个 Dockerfile 仅最后一条 CMD 生效	CMD ["/usr/sbin/nginx", "-g", "daemon off;"]
ENTRYPOINT	1. ENTRYPOINT <shell 命令>2. ENTRYPOINT ["可执行文件", "参数1"]	容器启动阶段（入口命令）	1. 命令行参数会作为参数传递给 ENTRYPOINT（不覆盖）；2. 常与 CMD 配合（CMD 传参）	ENTRYPOINT ["nginx"] + CMD ["-g", "daemon off;"]

3.4 其他常用指令

指令	格式	功能说明	示例
EXPOSE	EXPOSE <端口> ...	声明容器暴露的端口（仅文档说明，不实际映射）	EXPOSE 80 443（需通过 docker run -p 映射）
USER	USER <用户名/UID>	指定后续 RUN/CMD/ENTRYPOINT 的执行用户	USER nginx（后续指令以 nginx 用户执行）
ARG	ARG <参数名>[=<默认值>]	定义构建时参数（仅构建阶段生效，容器启动后消失）	ARG VERSION=1.0 + docker build --build-arg VERSION=2.0

四、Dockerfile 实战案例

以下通过三个典型案例（Nginx、扫雷游戏、可道云），掌握 Dockerfile 在实际场景中的应用。

4.1 案例 1：构建 Nginx 镜像

目标：基于 centos:7 构建 Nginx 镜像，支持自定义首页，暴露 80 端口。

4.1.1 准备工作

1. 下载 CentOS 7 和 EPEL 的 YUM 源文件（解决官方源访问慢问题）：

• • Centos-7.repo（阿里云 CentOS 源）

• • epel-7.repo（阿里云 EPEL 源）

    2.确保 YUM 源文件与 Dockerfile 在同一目录。

4.1.2 编写 Dockerfile

# 基础镜像FROM centos:7# 替换 YUM 源（解决依赖安装慢问题）ADD Centos-7.repo /etc/yum.repos.d/ADD epel-7.repo /etc/yum.repos.d/# 安装 NginxRUN yum clean all && yum -y install nginx# 自定义 Nginx 首页（避免默认 403 错误）RUN rm -rf /usr/share/nginx/html/index.html && echo "123" > /usr/share/nginx/html/index.html# 声明暴露端口（文档说明）EXPOSE 80# 启动 Nginx（前台运行，确保容器不退出）CMD ["/usr/sbin/nginx", "-g", "daemon off;"]

4.1.3 构建与验证

1. 构建镜像：

   docker build -t mynginx:v1 .

2. 启动容器：

   # -p 80:80：宿主机 80 端口映射到容器 80 端口docker run -itd --name nginx-test -p 80:80 mynginx:v1

3. 访问验证：

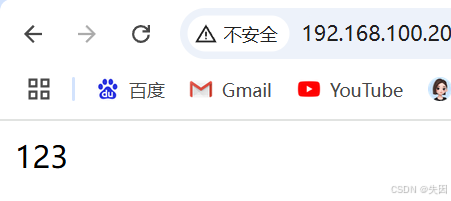

浏览器访问 http://宿主机IP，显示 “123”，说明构建成功。

4.2 案例 2：构建 Tomcat 扫雷游戏镜像

目标：基于 centos:7 构建 Tomcat 镜像，部署扫雷游戏（JSP 应用），暴露 8080 端口。

4.2.1 准备工作

1. 下载文件：

• • YUM 源文件（Centos-7.repo、epel-7.repo）

• • 扫雷游戏压缩包（saolei.zip，包含 saolei.jsp）

     2.创建 Tomcat 启动脚本 init.sh（确保前台运行）：

#!/bin/bash# Tomcat 前台启动（避免容器退出）/usr/libexec/tomcat/server starttail -f /var/log/tomcat/catalina.out # 保持进程前台运行

     3.赋予脚本执行权限：

chmod +x init.sh

4.2.2 编写 Dockerfile

# 基础镜像FROM centos:7# 替换 YUM 源ADD Centos-7.repo /etc/yum.repos.d/ADD epel-7.repo /etc/yum.repos.d/# 安装 Tomcat、unzip（解压压缩包）、curl（可选，用于测试）RUN yum clean all && yum -y install tomcat unzip curl# 设置工作目录（Tomcat 应用目录）WORKDIR /var/lib/tomcat/webapps/# 复制并解压扫雷游戏（移动到 ROOT 目录，避免访问路径前缀）ADD saolei.zip .RUN unzip saolei.zip && mv saolei ROOT # 访问路径：http://IP:端口/saolei.jsp# 复制启动脚本到容器ADD init.sh /init.shRUN chmod +x /init.sh # 确保脚本可执行# 声明暴露端口（Tomcat 默认 8080）EXPOSE 8080# 启动脚本（前台运行）CMD ["/bin/bash", "/init.sh"]

4.2.3 构建与验证

1. 构建镜像：

   docker build -t saolei-tomcat:v1 .

2. 启动容器：

   # -P：随机映射容器端口到宿主机（避免端口冲突）docker run -itd --name saolei-test -P saolei-tomcat:v1

3. 查看端口：

   docker ps # 查看容器映射的宿主机端口（如 0.0.0.0:32768->8080/tcp）

4. 访问验证：

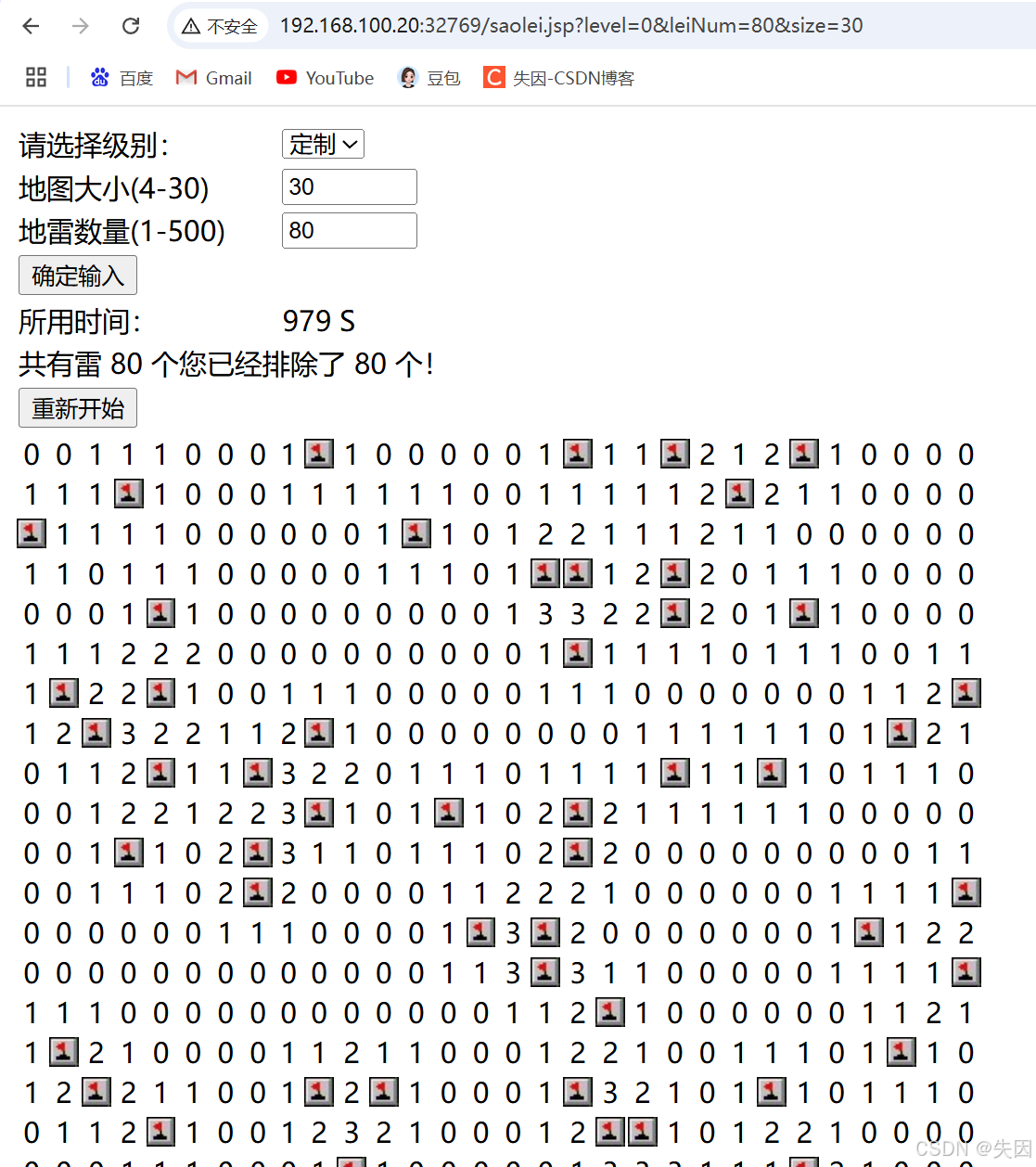

浏览器访问 http://宿主机IP:映射端口/saolei.jsp，可正常打开扫雷游戏页面，说明部署成功。

4.3 案例 3：构建可道云（KOD）文件管理平台镜像

目标：基于 centos:7 构建可道云镜像，集成 Nginx（Web 服务）和 PHP-FPM（PHP 解析），支持文件在线管理。

4.3.1 准备工作

1. 下载文件：

• • YUM 源文件（Centos-7.repo、epel-7.repo）

• • 可道云压缩包（kodexplorer4.40.zip）

• • Nginx 配置文件（nginx.conf，需支持 PHP 解析）

     2.创建 Nginx + PHP-FPM 启动脚本 init.sh：

#!/bin/bash# 启动 PHP-FPM（后台运行）php-fpm -D# 启动 Nginx（前台运行，确保容器不退出）nginx -g 'daemon off;'

    3.赋予脚本执行权限：

chmod +x init.sh

4.3.2 编写 Nginx 配置文件（nginx.conf）

核心配置需支持 PHP 解析，关键部分如下：

http {include /etc/nginx/mime.types;default_type application/octet-stream;server {listen 80;server_name localhost;root /code; # 可道云安装目录index index.php index.html;# PHP 解析配置location ~ \.php$ {root /code;fastcgi_pass 127.0.0.1:9000; # PHP-FPM 默认端口fastcgi_index index.php;fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;include fastcgi_params;}}}

4.3.3 编写 Dockerfile

# 基础镜像FROM centos:7# 替换 YUM 源ADD Centos-7.repo /etc/yum.repos.d/ADD epel-7.repo /etc/yum.repos.d/# 安装依赖：Nginx、PHP-FPM、PHP 扩展（GD 用于图片处理、MBSTRING 用于字符编码）、unzipRUN yum clean all && yum -y install nginx php-fpm php-gd php-mbstring unzip# 配置 PHP-FPM：修改运行用户为 nginx（与 Nginx 一致，避免权限问题）RUN sed -i '/^user/c user=nginx' /etc/php-fpm.d/www.confRUN sed -i '/^group/c group=nginx' /etc/php-fpm.d/www.conf# 替换 Nginx 配置文件（支持 PHP 解析）COPY nginx.conf /etc/nginx/nginx.conf# 创建可道云安装目录RUN mkdir /code# 设置工作目录WORKDIR /code# 复制并解压可道云COPY kodexplorer4.40.zip .RUN unzip kodexplorer4.40.zip# 修复权限：确保 nginx 用户可读写可道云目录RUN chown -R nginx.nginx /code# 复制启动脚本ADD init.sh /init.shRUN chmod +x /init.sh# 声明暴露端口（Nginx 默认 80）EXPOSE 80# 启动 Nginx + PHP-FPMCMD ["/bin/bash", "/init.sh"]

4.3.4 构建与验证

1. 构建镜像：

   docker build -t kod:v1 .

2. 启动容器：

   # -p 80:80：宿主机 80 端口映射到容器 80 端口（方便直接访问）docker run -itd --name kod-test -p 80:80 kod:v1

3. 访问验证：

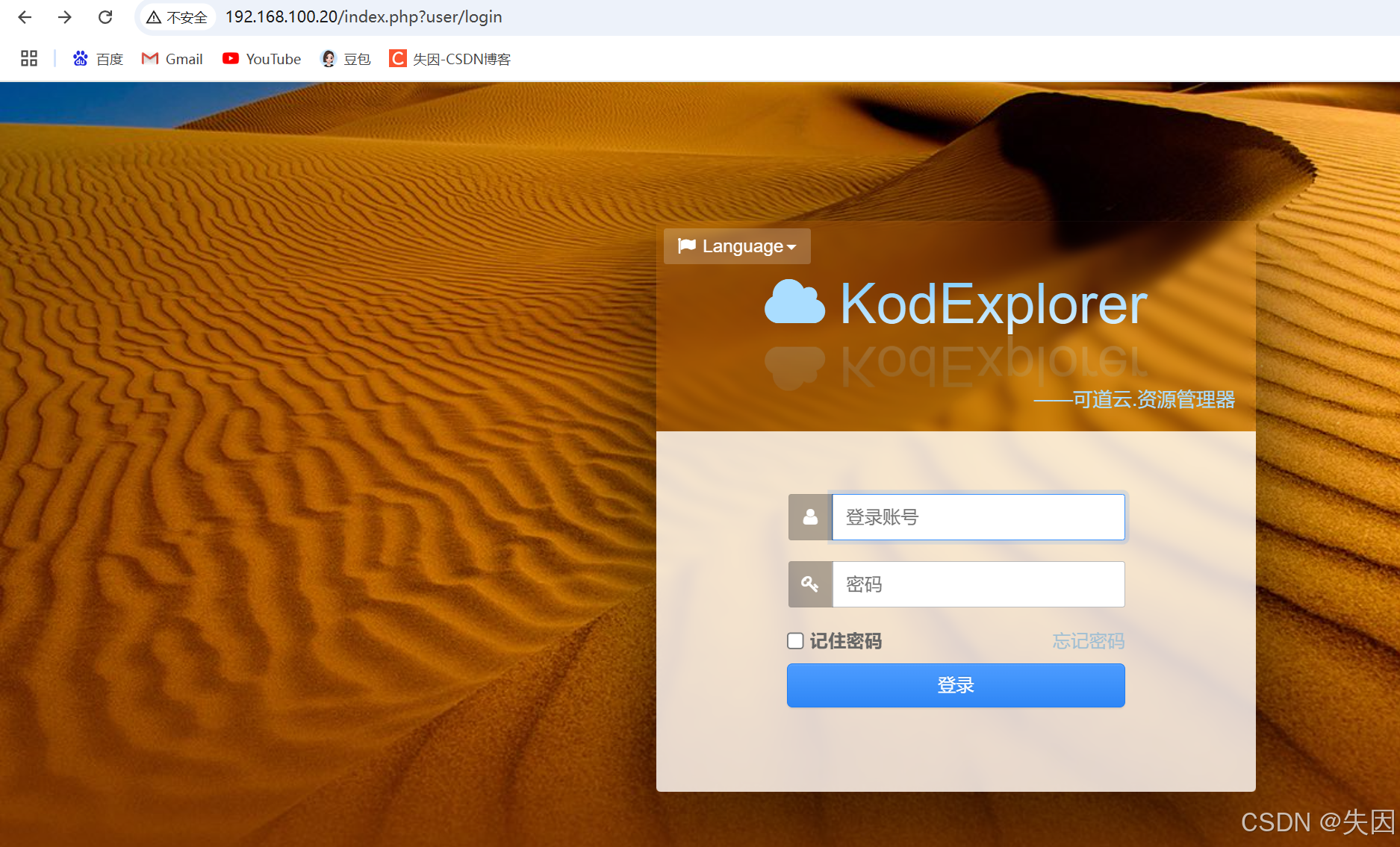

4. 1. 浏览器访问 http://宿主机IP，进入可道云初始化页面；

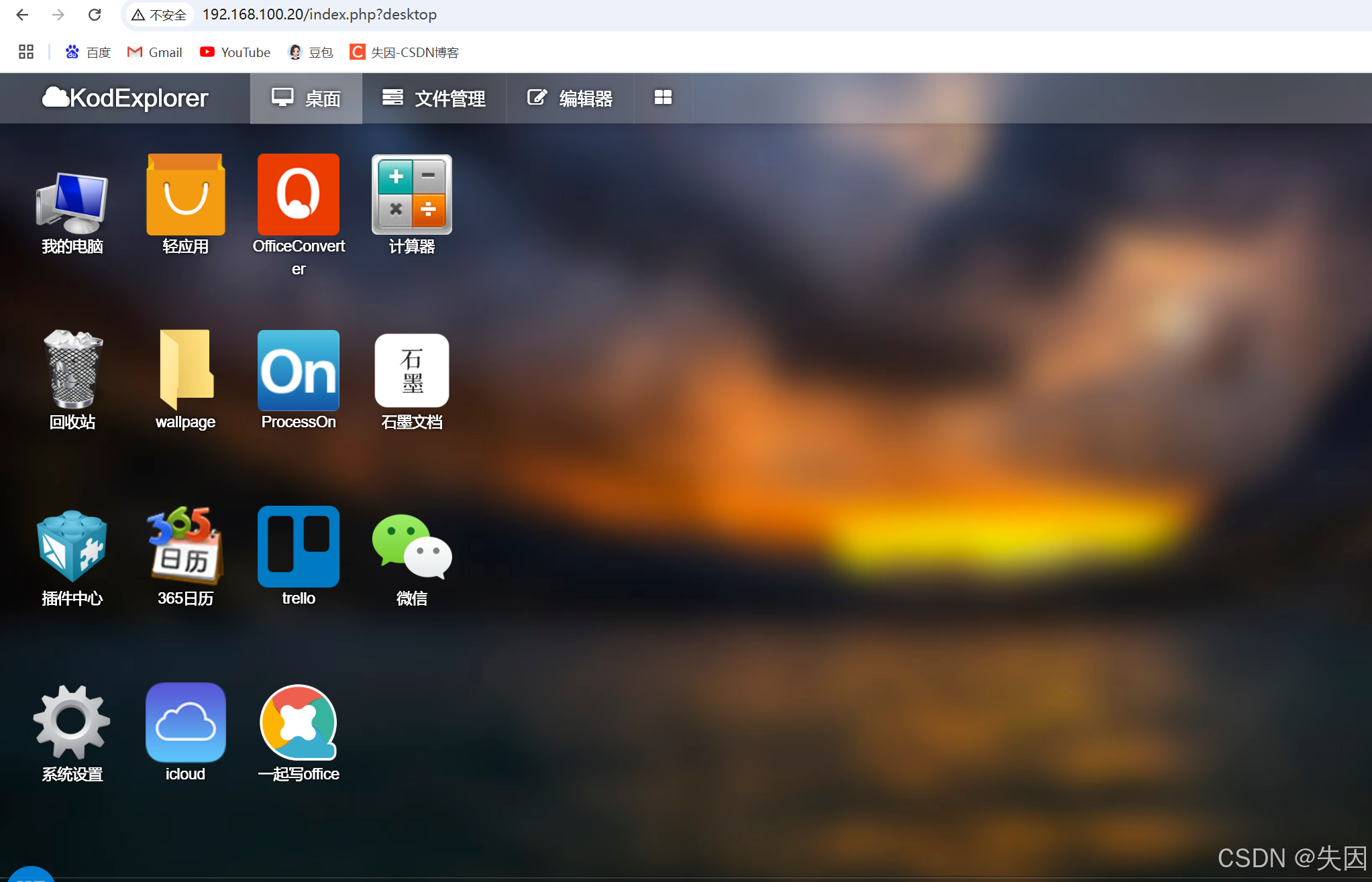

   2. 按提示设置管理员账号密码，完成初始化后，可正常上传、管理文件，说明部署成功。

五、Dockerfile 优化建议

为提升镜像构建效率、减小镜像体积，编写 Dockerfile 时需注意以下优化点：

5.1 优化构建效率

1. 合理排序指令：将 “稳定不变的指令”（如 FROM、RUN yum install）放在前面，“频繁修改的指令”（如 COPY 应用代码）放在后面，最大化利用层缓存；

• • 反例：若 COPY 放在 RUN yum install 之前，修改代码会导致后续层缓存失效。

    2.合并 RUN 指令：将多个相关 RUN 指令通过 && 合并，减少镜像层数（Docker 对层数有默认         限制，且层数过多会影响容器启动效率）；

• • 示例：RUN yum install -y nginx && rm -rf /var/cache/yum/*（安装后清理缓存，一举两得）。

   3.使用 .dockerignore 文件：排除构建上下文无关的文件（如日志、测试数据、.git 目录），减        少 Docker 守护进程传输的数据量，加速构建。

5.2 减小镜像体积

1. 清理冗余文件：安装依赖后立即清理缓存（如 yum clean all、apt clean），避免缓存文件占用空间；

• • 示例：RUN yum install -y nginx && yum clean all && rm -rf /var/cache/yum/*。

     2.使用轻量级基础镜像：优先选择 alpine（几 MB 大小）替代 centos、ubuntu（数百 MB  大            小），如 FROM alpine:3.18；

• • 注意：alpine 使用 apk 包管理器，需调整依赖安装命令（如 apk add --no-cache nginx）。

    3.多阶段构建：仅保留最终镜像所需的文件，剔除构建过程中的临时依赖（如编译工具、源               码）；

• • 示例（Go 应用）：第一阶段用 golang 镜像编译代码，第二阶段用 alpine 镜像仅复制编译后的二进制文件，镜像体积可从 GB 级降至 MB 级。

5.3 提升安全性

1. 非 root 用户运行容器：通过 USER 指令指定非 root 用户（如 nginx、appuser），避免容器内进程拥有过高权限；

• • 示例：RUN useradd -m appuser && su - appuser + USER appuser。

     2.避免硬编码敏感信息：不直接在 Dockerfile 中写入密码、密钥，改用 ARG（构建时参数）或          容器启动时通过环境变量（-e）传入；

     3.验证基础镜像安全性：优先选择官方镜像或经过安全扫描的镜像，避免使用未知来源的镜像          （可能包含恶意程序）。

六、总结

本文系统讲解了 Docker 镜像的核心结构、构建方式及 Dockerfile 实战，关键要点如下：

1. 镜像结构：基于分层存储，由基础层、中间层、容器可写层组成，依赖宿主内核，通过元数据实现 “静态转动态”；
2. 构建方式：docker commit 适合临时场景，Dockerfile 是生产环境首选，具有可重复、透明化优势；
3. Dockerfile 核心：掌握 FROM、RUN、COPY、CMD 等指令用法，按 “基础信息→操作指令→启动指令” 组织结构；
4. 实战与优化：通过 Nginx、扫雷游戏、可道云案例掌握实际应用，结合层缓存、轻量级镜像、多阶段构建优化镜像效率与体积。

掌握 Docker 镜像构建是容器化部署的基础，后续可进一步学习 Docker Compose（多容器编排）、Docker Swarm（容器集群），实现更复杂的应用部署架构。
