【PAG】PAG简介

news 2025/10/9 9:29:33

1 前言

1）简介

PAG (Portable Animated Graphics) 是一套完整的动效工作流解决方案。目标是降低或消除动效相关的研发成本，能够一键将设计师在 AE（Adobe After Effects）中制作的动效内容导出成素材文件，并快速上线应用于几乎所有的主流平台。可应用于直播场景的礼物和点赞动效，以及用户拍摄场景的魔法道具动效。

2）工作流程

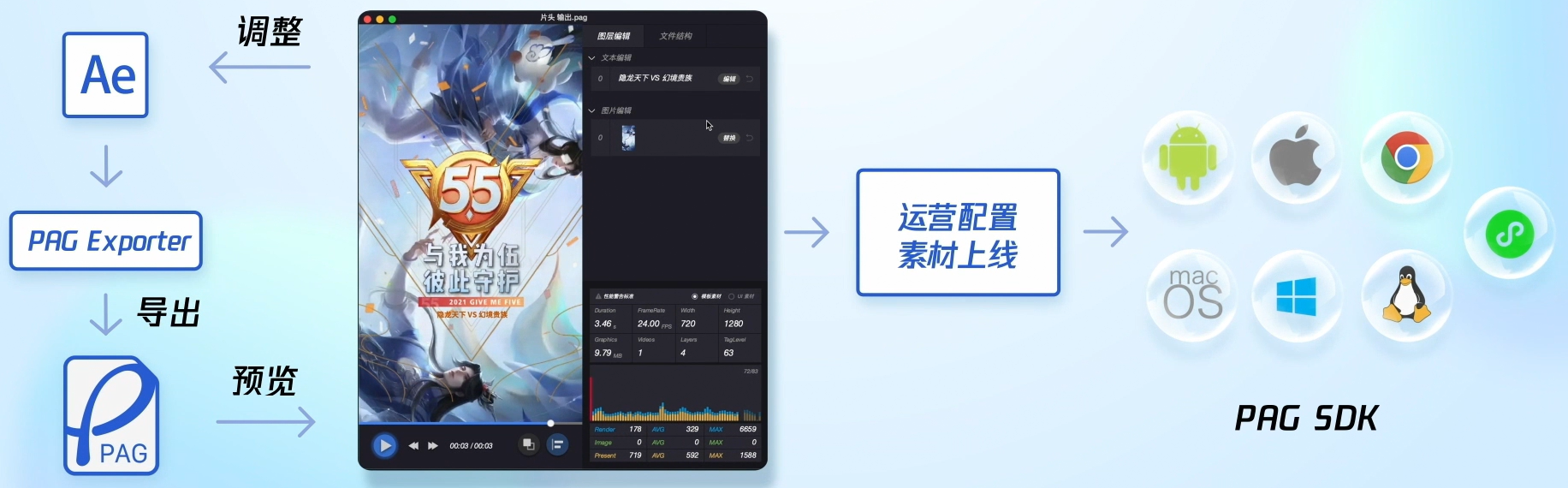

PAG 工作流程如下，首先在 AE 中使用 PAGExporter 插件导出 .pag 动画资源，再使用 PAGViewer 桌面预览工具查看导出的 pag 资源，确认无问题后，再结合 PAG SDK 集成到相关平台上。

3）功能特性

高效还原动效：PAG 采用高压缩的二进制编码方式，创新地实现了矢量和序列帧的混合导出能力，支持所有 AE 特性的导出。
运行时可编辑：PAG 素材可以在运行时动态修改、替换文本和照片、视频素材，极大地简化了多种视频类型模板的生产上线过程。
原子组合能力：PAG 支持围绕用户上传的视频内容，对接 AI 的识别能力，生成定制化的模板。模板由多个 PAG 文件有机组合在一起，根据一定的规则匹配得到无数的自适应模板效果。

4）相关链接

PAG 官网：https://pag.qq.com/
官方案例：https://pag.qq.com/case.html
官方文档：https://pag.qq.com/docs/home.html
libpag：https://github.com/Tencent/libpag
pag-android：https://github.com/libpag/pag-android
PAG 文件在线预览：https://pag.qq.com/player.html
快速接入 SDK：https://pag.qq.com/docs/sdk.html#移动端接入
SDK API 文档：https://pag.qq.com/docs/apis.html
SDK 快速接入：https://pag.qq.com/docs/sdk.html
常用 API 解读：https://pag.qq.com/docs/api-instructions.html
PAG 性能优化视频：https://pag.qq.com/docs/pag-training.html
PAGExporter 面板视频：https://pag.qq.com/docs/pag-training-2.html

2 框架

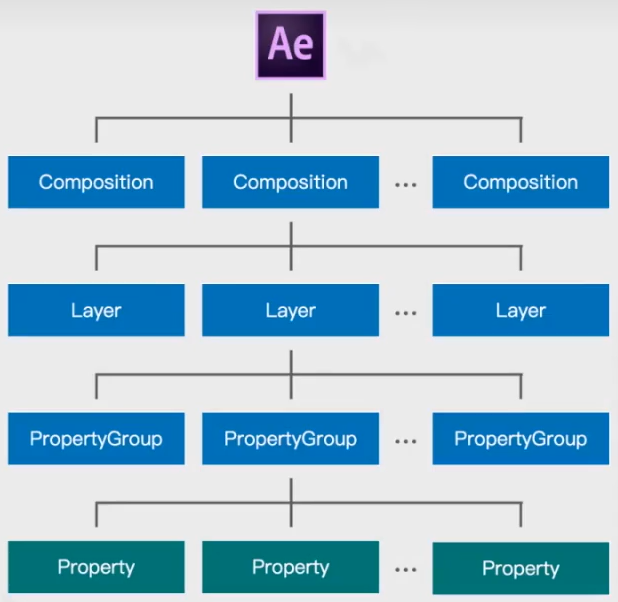

1）pag 文件框架

Property 是 AE 动效最基本的组成单元。

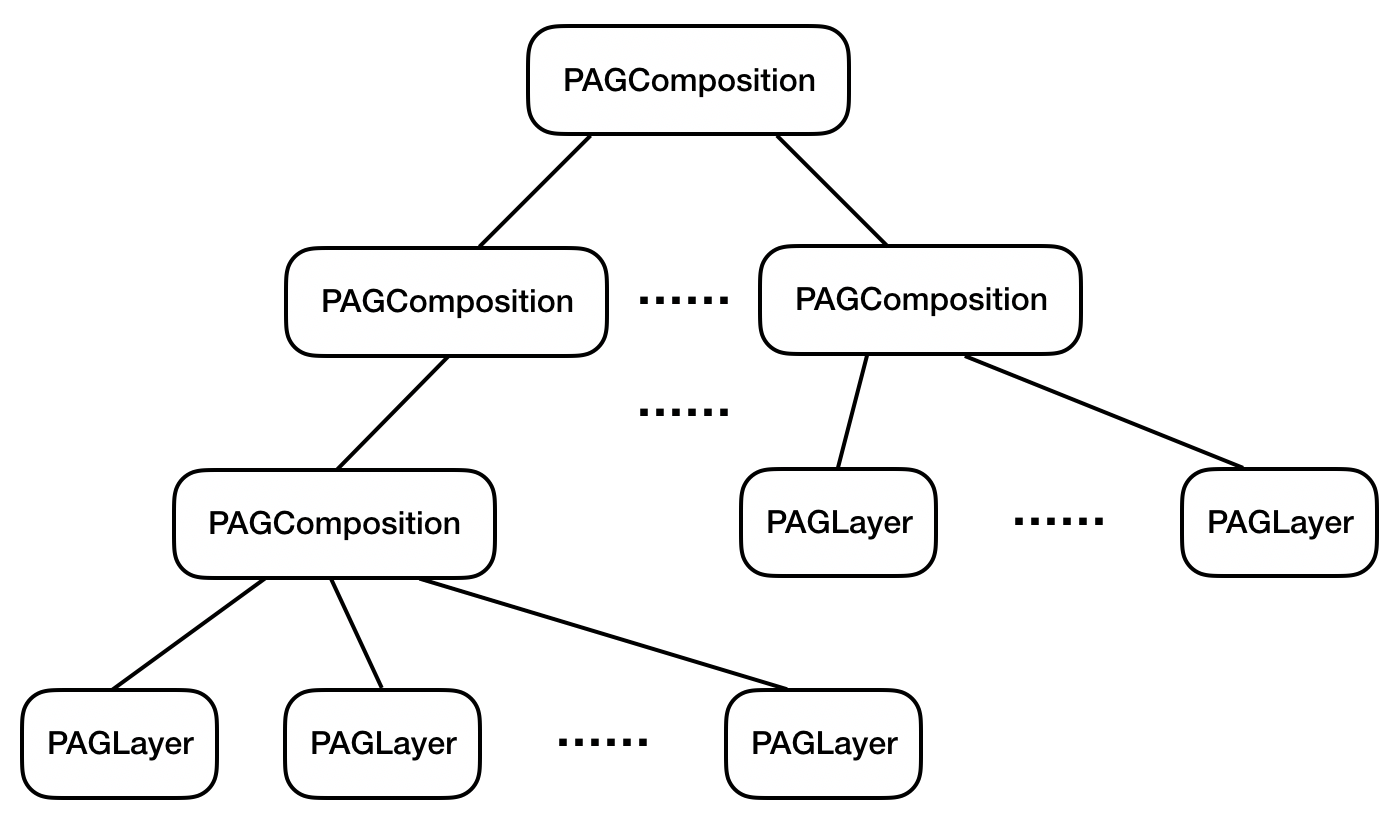

2）PAG 的渲染树

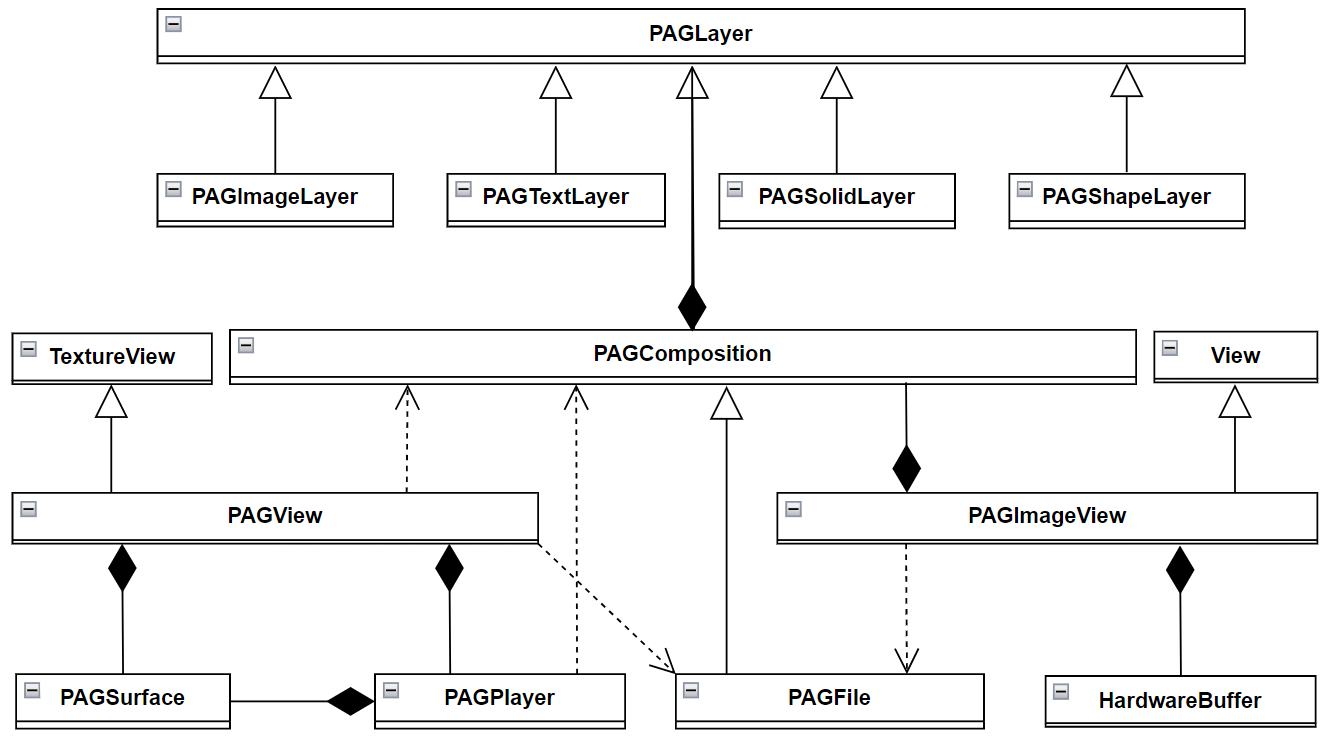

3）PAG 类图框架

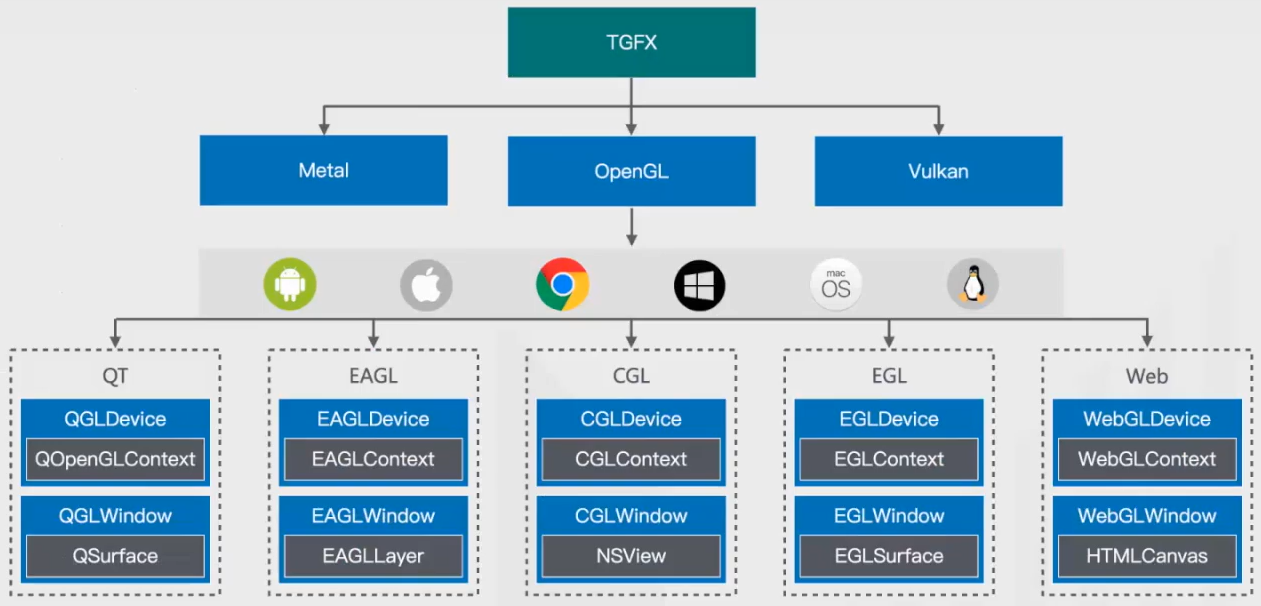

4）TGFX 框架

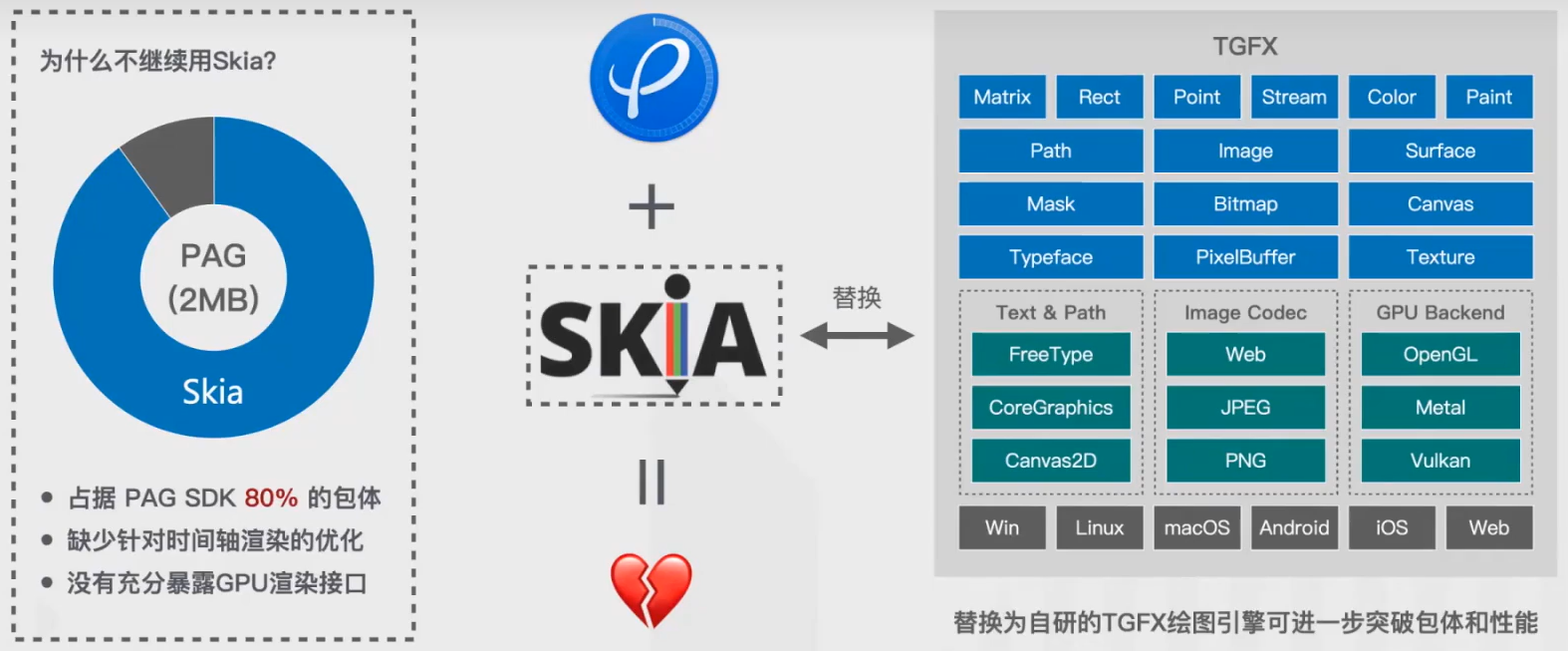

为替换掉 Skia，取得 PAG 包体和性能的进一步突破，Tecent 自研了 TGFX 绘图引擎。

3 常用接口

1）PAGView、PAGImageView

PAGView 继承 TextureView，运行时实时渲染，矢量渲染，缩放无损；PAGImageView 继承 View，预渲染为位图序列后播放，位图渲染，缩放会模糊。

// 设置 pag 文件路径, 如果 pag 文件在 assets 目录中, path 需要以 "assets://" 开头, 内部会调用 PAGFile.Load 加载文件
public boolean setPath(String path)
// 开始动画
public void play()
// 暂停动画
public void pause()
// 设置PAGComposition
public void setComposition(PAGComposition newComposition)
// 获取动画循环次数
public int repeatCount()
// 设置动画循环次数(小于1时, 表示只播放一次)
public void setRepeatCount(int repeatCount)
// 获取变换矩阵
public Matrix matrix()
// 设置变换矩阵
public void setMatrix(Matrix matrix)
// 立即渲染
public boolean flush()// 以下是PAGView特有的
// 获取动画时长
public long duration()
// 获取进度
public double getProgress()
// 设置进度
public void setProgress(double value)

2）PAGLayer

// 获取变换矩阵
public Matrix matrix()
// 设置变换矩阵
public void setMatrix(Matrix matrix)
// 图层是否可见
public native boolean visible()
// 设置图层可见性
public native void setVisible(boolean value)
// 获取图层的父容器
public native PAGComposition parent()
// 获取图层的动画时长
public native long duration()
// 获取帧率
public native float frameRate()
// 获取动画开始时间
public native long startTime()
// 设置动画开始时间
public native void setStartTime(long time)
// 获取动画进度
public native double getProgress()
// 设置动画进度
public native void setProgress(double value)
// 获取图层透明度
public native float alpha()
// 设置图层透明度
public native void setAlpha(float value)

3）PAGComposition

PAGComposition 继承 PAGLayer，表示一个容器，里面存放的是 PAGComposition 或者 PAGLayer。

// 容器宽度
public native int width()
// 容器高度
public native int height()
// 设置容器尺寸
public native void setContentSize(int width, int height)
// 容器内元素个数
public native int numChildren()
// 根据索引获取元素
public native PAGLayer getLayerAt(int index)
// 根据PAGLayer获取元素的索引
public native int getLayerIndex(PAGLayer layer)
// 设置index位置的元素
public native void setLayerIndex(PAGLayer layer, int index)
// 在容器末尾添加元素
public native void addLayer(PAGLayer pagLayer)
// 在index位置添加元素
public native void addLayerAt(PAGLayer pagLayer, int index)
// 容器内部是否包含PAGLayer元素
public native boolean contains(PAGLayer pagLayer)
// 移除PAGLayer元素
public native PAGLayer removeLayer(PAGLayer pagLayer)
// 移除index位置的PAGLayer
public native PAGLayer removeLayerAt(int index)
// 清空所有元素
public native void removeAllLayers()
// 交换元素
public native void swapLayer(PAGLayer pagLayer1, PAGLayer pagLayer2)
// 交换index1和index2位置的元素
public native void swapLayerAt(int index1, int index2)

4）PAGFile

PAGFile 继承 PAGComposition。

// 加载pag文件
public static PAGFile Load(String path)
// 加载pag文件(assets目录下)
public static PAGFile Load(AssetManager manager, String fileName)
// 加载pag文件 (二进制字节流)
public static PAGFile Load(byte[] bytes)
// 文本个数
public native int numTexts()
// 图片个数
public native int numImages()
// 视频个数
public native int numVideos()
// 获取文本数据
public native PAGText getTextData(int index)
// 替换文本
public native void replaceText(int editableTextIndex, PAGText textData)
// 替换图像
public void replaceImage(int editableImageIndex, PAGImage image)

5）PAGPlayer

// 获取PAGComposition
public native PAGComposition getComposition()
// 设置PAGComposition
public native void setComposition(PAGComposition newComposition)
// 获取PAGSurface
public PAGSurface getSurface()
// 设置PAGSurface
public void setSurface(PAGSurface surface)
// 获取变换矩阵
public Matrix matrix()
// 设置变换矩阵
public void setMatrix(Matrix matrix)
// 获取动画时长
public native long duration()
// 获取动画进度
public native double getProgress()
// 设置动画进度
public native void setProgress(double value)
// 获取当前帧
public native long currentFrame()
// 提交所有的变化, 立即渲染
public boolean flush()
// 释放资源
public void release()

4 环境搭建

1）配置 gradle

implementation 'com.tencent.tav:libpag:4.4.35'

2）配置混淆

需要在混淆列表里面，添加 libpag 的 keep 规则。

-keep class org.libpag.** {*;}
-keep class androidx.exifinterface.** {*;}

5 应用

本节完整资源详见 → 基于Android平台的PAG案例集合。

SimpleActivity.java

package com.zhyan8.pagDemo;import android.os.Bundle;
import android.view.View;
import android.widget.Button;import androidx.annotation.Nullable;
import androidx.appcompat.app.AppCompatActivity;import org.libpag.PAGView;public class SimpleActivity extends AppCompatActivity {private PAGView mPAGView;private Button mPlayingBtn;private boolean isPlaying = true;@Overrideprotected void onCreate(@Nullable Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_simple);mPAGView = findViewById(R.id.pagView);mPlayingBtn = findViewById(R.id.btn_playing);mPAGView.setPath("assets://fireworks.pag");mPAGView.setRepeatCount(0);mPAGView.play();}public void onClickPlay(View view) {if (isPlaying) {mPAGView.pause();mPlayingBtn.setText("播放");} else {mPAGView.play();mPlayingBtn.setText("暂停");}isPlaying = !isPlaying;}
}

activity_simple.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"xmlns:tools="http://schemas.android.com/tools"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"android:gravity="center_horizontal"><org.libpag.PAGViewandroid:id="@+id/pagView"android:layout_width="300dp"android:layout_height="600dp"android:layout_marginTop="50dp"/><Buttonandroid:id="@+id/btn_playing"android:layout_width="wrap_content"android:layout_height="50dp"android:layout_marginBottom="150dp"android:text="暂停"android:textSize="20sp"android:onClick="onClickPlay"/>
</LinearLayout>

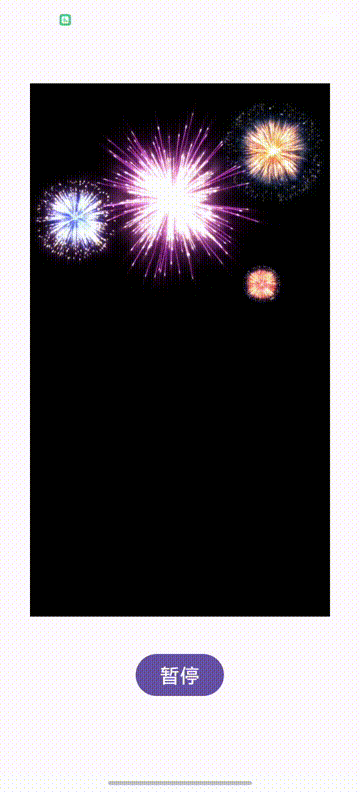

运行效果如下。
