海思Hi3516CV610/608开发笔记之环境搭建和固件编译

---

前言

Hi3516CV610是一颗应用在基座安防市场的IPC SoC，主要面向室内外场景下的枪机、球机、半球机、海螺机、枪球一体机、多目长短焦机等产品形态，可以打造出极具竞争力的方案与产品。
本文介绍一下该芯片开发环境的搭建和编译固件的方法，希望对有意愿使用该芯片的读者做一些有益的启发，减少在开发过程中的摸索。

一、必备工具软件：

1、更改shell,

sudo dpkg-reconfigure dash
选择 NO

2、安装工具软件：

sudo apt-get install make libc6-i386 lib32z1 lib32stdc++6 libncurses5-dev ncurses-term libncursesw5-dev g++ u-boot-tools texinfo gawk libssl-dev openssl bc p7zip-full gperf bison flex diffutils git unzip libffi-dev libtool libfreetype6 fakeroot autopoint po4a python3-pip wget
提示需要用python3的时候再安装，如果没有提示，就可以不安装。
安装uboot工具:
sudo apt-get install u-boot-tools

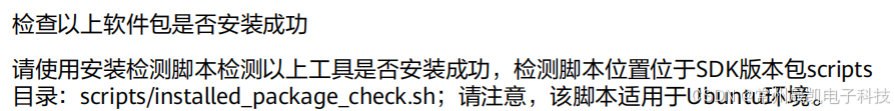

进入/Hi3516CV610_SDK_V1.0.1.0/scripts目录
./installed_package_check.sh 检查软件包是否安装完整。

就执行：
sudo apt-get install libncursesw5-dev

解压并安装工具链：添加到/etc/profile
export PATH=“/opt/linux/x86-arm/arm-v01c02-linux-musleabi-gcc/bin:$PATH”

二、一键编译SDK:

1、解压SDK:

1、 tar zxvf Hi3516CV610_SDK_VX.0.X.X.tgz
2、执行Hi3516CV610_SDK_VX.0.X.X文件夹内部解压，
./sdk.unpack

2、编译整个SDK：

先完整的编译一次，uboot,内核，busybox的补丁就都打上了
进入目录Hi3516CV610_SDK_V1.0.0.3_update\smp\a7_linux\source\bsp

在 smp/a7_linux/source/bsp 目录下执行 make 命令整编小系统镜像:
make all
默认编译参数为:
make LIB_TYPE=musl CHIP=hi3516cv610 DEBUG=0 all
编译参数说明：
1、 BOOT_MEDIA默认选择spi启动方式编译，可选择emmc启动方式编译,即
BOOT_MEDIA=emmc；
2、 LIB_TYPE默认为musl编译，可选择glibc编译，即LIB_TYPE=glibc；
3.、CHIP默认为hi3516cv610，可选择hi3516cv610编译,即CHIP=hi3516cv610；

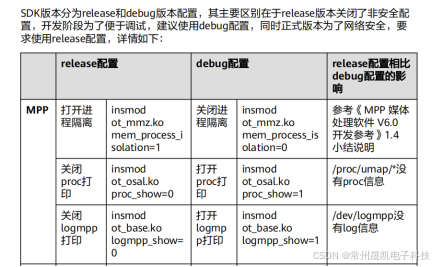

4.、DEBUG默认为DEBUG=0，表示编译 release 版本系统镜像。可选择为
DEBUG=1，即编译debug版本系统镜像。

make LIB_TYPE=musl CHIP=hi3516cv610 DEBUG=1 all -j6

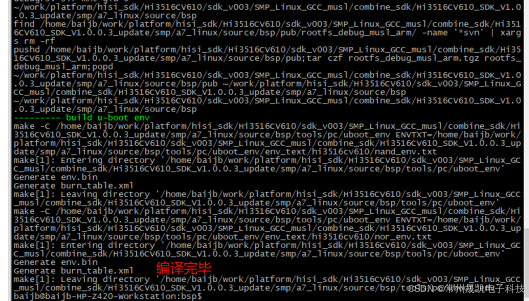

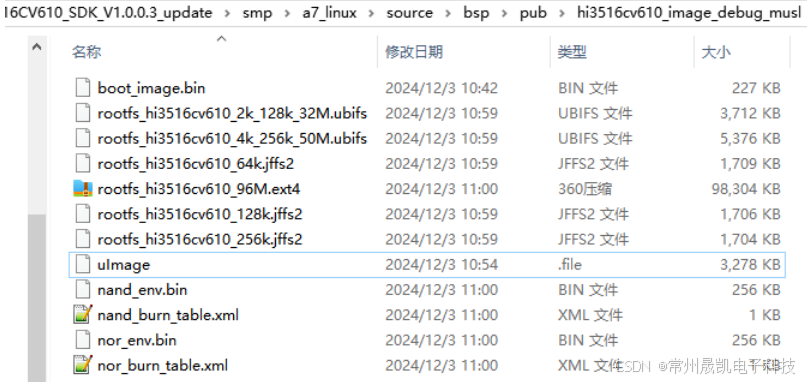

编译完毕后的目标文件：

3、错误处理：

1、第一次编译gzip会出错：
Hi3516CV610_SDK_V1.0.0.3_update/open_source/gzip/gzip-1.11
运行 ./configuure 自己配置下，重新编译即可。

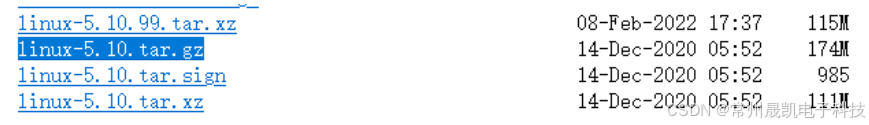

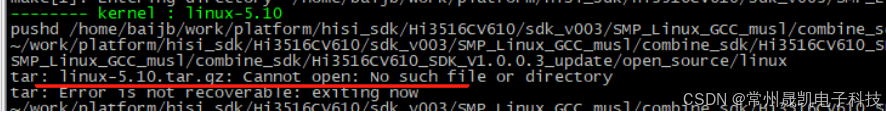

2、无内核，需要自己下载：

https://mirrors.edge.kernel.org/pub/linux/kernel/v5.x/

三、单独编译UBOOT：

1、参考：

ReleaseDoc\zh\01.software\board
《Hi3516CV610 SDK 安装及升级使用说明.pdf》
Hi3516CV610R001C01SPC003\ReleaseDoc\zh\01.software\board\BSP
《Hi35xxVxxx U-boot 移植应用开发指南.pdff》

2、编译uboot：

（这个是SPI NOR/NAND的配置）
cp configs/hi3516cv610_defconfig .config
配置菜单：
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig
保存退出
编译：
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- -j 20
cp …/…/gzip/bin/gzip arch/arm/cpu/armv7/hi3516cv610/hw_compressed/ -rf
chmod +x arch/arm/cpu/armv7/hi3516cv610/hw_compressed/gzip
编译生成u-boot-hi3516cv610.bin
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- u-boot-z.bin

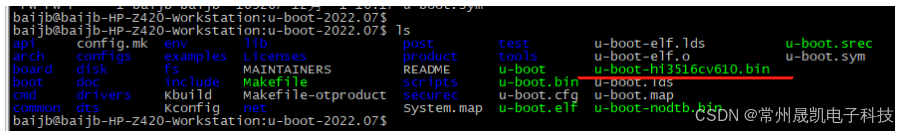

编译成功后，将在U-boot目录下生成u-boot-hi3516cv610.bin

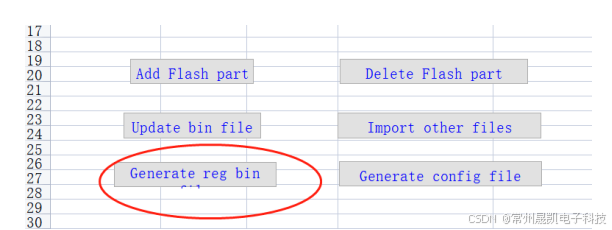

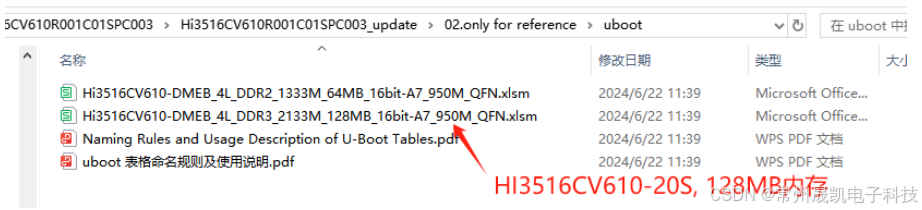

3、表格生成配置：

4、生成最终的u-boot烧写镜像：

Hi3516CV610_SDK_V1.0.0.3_update/smp/a7_linux/source/bsp
cd components/
cd gsl
make clean
make CHIP=hi3516cv610
cd …/…/
cp components/gsl/pub/gsl.bin ./tools/pc/image_tool/input
cp …/…/…/…/open_source/u-boot/u-boot-2022.07/u-boot-hi3516cv610.bin ./tools/pc/image_tool/input/u-boot-original.bin
cp tools/pc/boot_tools/reg_info.bin ./tools/pc/image_tool/input
cd tools/pc/image_tool

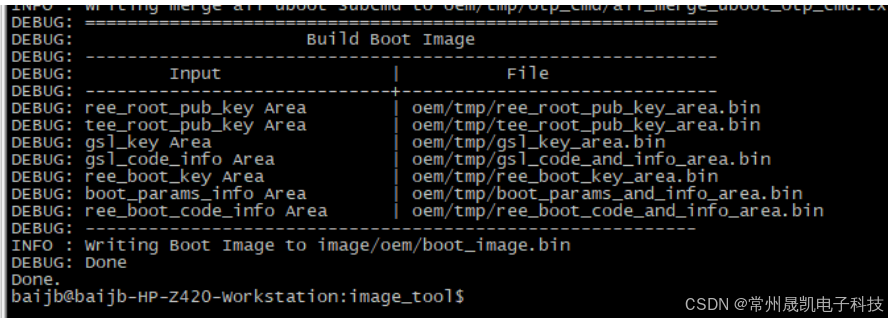

python oem/oem_quick_build.py

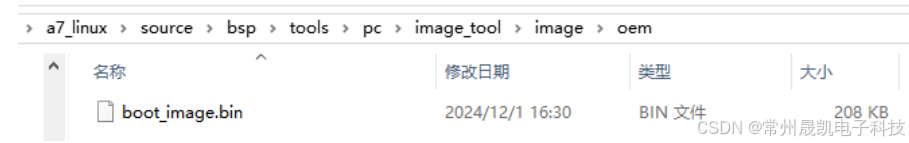

tools/pc/image_tool/image/oem/下生成的boot_image.bin即为“非安全启动”能在单板上运行的uboot 镜像.

四、单独编译内核：

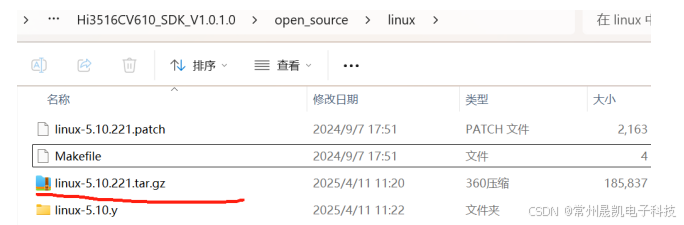

1、下载内核：

2、编译镜像：

菜单配置:
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig
make ARCH=arm clean
编译模块：
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- modules

修改config配置，重编kernel镜像的方法：（只能进入bsp目录进行编译）

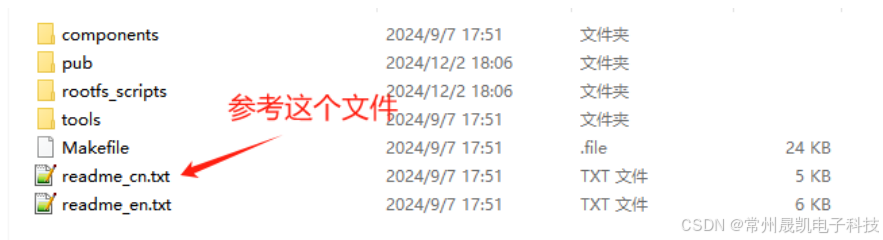

Hi3516CV610_SDK_V1.0.2.0\smp\a7_linux\source\bsp\readme_cn.txt
1）进入open_source/linux/linux-5.10.y目录，生成默认配置文件：
cp arch/arm/configs/hi3516cv610_debug_defconfig .config
修改config配置，执行：
make ARCH=arm CROSS_COMPILE=arm-v01c02-linux-musleabi- menuconfig
2)将修改后的.config拷贝为新的config文件，执行
cp .config arch/arm/configs/hi3516cv610_new_defconfig
cp .config arch/arm/configs/hi3516cv608_new_defconfig

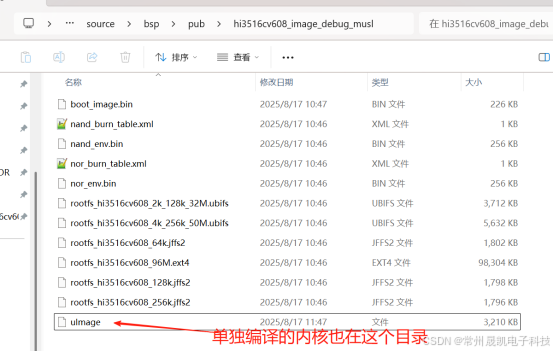

3）进入bsp目录，重新执行：
如果编译HI3516CV610:
make KERNEL_CFG=hi3516cv610_new_defconfig kernel DEBUG=1 CHIP=hi3516cv610 -j4
如果编译HI3516CV608:
make KERNEL_CFG=hi3516cv608_new_defconfig kernel DEBUG=1 CHIP=hi3516cv608 -j4

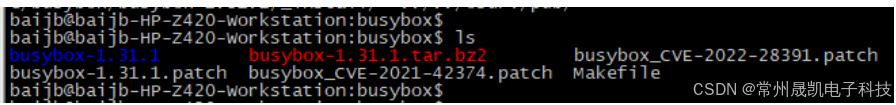

五、编译busybox:

编译源码：

直接make即可
make menuconfig 进行配置，选择必要的工具，比如telnetd， pppd，然后修改编译工具，

总结

以上就是海思Hi3516CV610/Hi3516CV608的环境搭建和固件编译方法，希望对读者的开发有所帮助，后续会介绍该芯片的其他用法，敬请期待。
