华为交换机实战配置案例：从基础接入到核心网络

华为交换机作为企业网络的核心设备，其配置的规范性直接影响着整个网络的稳定性和安全性。

案例一：基础管理与企业网络接入

这是任何一台交换机上线前都必须完成的基础配置，确保设备可管理、可维护。

拓扑与需求：

• 一台华为S5700系列交换机。
• 管理员PC连接在交换机的G0/0/1接口。
• 为交换机配置IP地址，使其能够通过Telnet/SSH进行远程管理。
• 配置授权用户和密码。

配置步骤与命令：

1. 进入系统视图并命名设备

    <Huawei> system-view  # 从用户视图进入系统视图[Huawei] sysname SW-Core  # 将设备命名为 SW-Core[SW-Core]

2. 配置管理VLAN和接口IP
   通常我们会创建一个专用的管理VLAN，而不是使用默认的VLAN1。

    [SW-Core] vlan batch 10  # 创建VLAN 10[SW-Core] interface vlanif 10  # 创建VLAN接口（三层虚拟接口）[SW-Core-Vlanif10] ip address 192.168.10.1 24  # 配置IP地址，作为管理网关[SW-Core-Vlanif10] quit

3. 将连接管理员的接口划入管理VLAN

    [SW-Core] interface gigabitethernet 0/0/1[SW-Core-GigabitEthernet0/0/1] port link-type access  # 接口模式设为access[SW-Core-GigabitEthernet0/0/1] port default vlan 10    # 划入VLAN 10[SW-Core-GigabitEthernet0/0/1] quit

4. 配置Telnet/SSH远程登录
   我们使用AAA认证方式，创建本地用户。

    # 配置VTY用户界面[SW-Core] user-interface vty 0 4        # 进入VTY 0到4这5个虚拟终端[SW-Core-ui-vty0-4] authentication-mode aaa  # 认证模式设为AAA[SW-Core-ui-vty0-4] protocol inbound telnet  # 允许Telnet协议（生产环境建议用SSH）[SW-Core-ui-vty0-4] quit# 配置AAA本地用户[SW-Core] aaa[SW-Core-aaa] local-user admin password cipher Huawei@123  # 创建用户，密码加密存储[SW-Core-aaa] local-user admin privilege level 15          # 赋予最高权限等级15[SW-Core-aaa] local-user admin service-type telnet         # 用户服务类型为Telnet[SW-Core-aaa] quit

5. 保存配置
   切记！ 所有配置完成后必须保存，否则重启后配置会丢失。

    [SW-Core] save

验证：
在管理员PC上，将IP地址设置为192.168.10.100/24，然后打开CMD，输入 telnet 192.168.10.1，使用用户名admin和密码Huawei@123即可登录交换机。

案例二：多部门网络隔离（VLAN划分与Trunk）

在企业中，不同部门（如行政部、技术部）需要网络逻辑隔离。

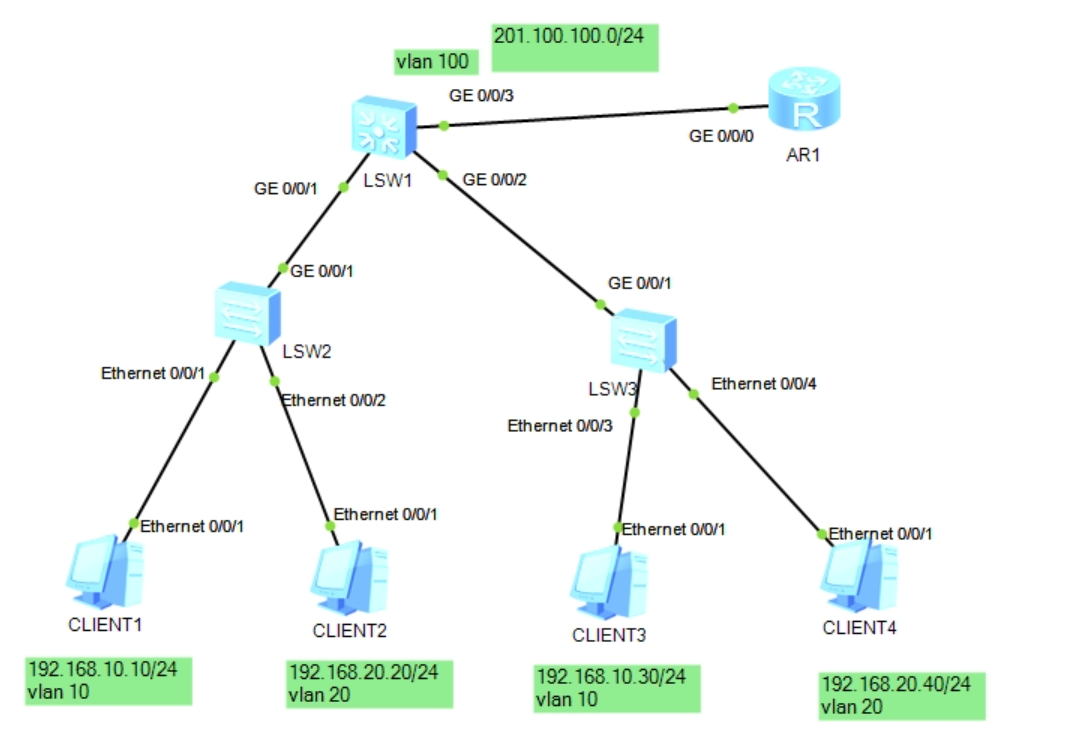

拓扑与需求：

• 一台核心交换机（SW-Core），两台接入交换机（SW-Access1， SW-Access2）。
• 行政部（VLAN 10）连接在SW-Access1上，技术部（VLAN 20）连接在SW-Access2上。
• 接入交换机与核心交换机之间通过Trunk链路连接，允许所有VLAN通过。
• 实现同部门内部互通，不同部门之间隔离。

配置步骤：

1. 在核心交换机SW-Core上创建VLAN并配置Trunk

    [SW-Core] vlan batch 10 20[SW-Core] interface gigabitethernet 0/0/24  # 连接SW-Access1的接口[SW-Core-GigabitEthernet0/0/24] port link-type trunk[SW-Core-GigabitEthernet0/0/24] port trunk allow-pass vlan 10 20[SW-Core-GigabitEthernet0/0/24] quit[SW-Core] interface gigabitethernet 0/0/23  # 连接SW-Access2的接口[SW-Core-GigabitEthernet0/0/23] port link-type trunk[SW-Core-GigabitEthernet0/0/23] port trunk allow-pass vlan 10 20

2. 在接入交换机SW-Access1上配置（行政部）

    [SW-Access1] vlan 10# 将连接行政部PC的接口（如G0/0/1）划入VLAN 10[SW-Access1] interface gigabitethernet 0/0/1[SW-Access1-GigabitEthernet0/0/1] port link-type access[SW-Access1-GigabitEthernet0/0/1] port default vlan 10# 配置上联核心交换机的接口为Trunk[SW-Access1] interface gigabitethernet 0/0/48[SW-Access1-GigabitEthernet0/0/48] port link-type trunk[SW-Access1-GigabitEthernet0/0/48] port trunk allow-pass vlan 10  # 只允许必要的VLAN

3. 在接入交换机SW-Access2上配置（技术部）

    [SW-Access2] vlan 20# 将连接技术部PC的接口（如G0/0/1）划入VLAN 20[SW-Access2] interface gigabitethernet 0/0/1[SW-Access2-GigabitEthernet0/0/1] port link-type access[SW-Access2-GigabitEthernet0/0/1] port default vlan 20# 配置上联核心交换机的接口为Trunk[SW-Access2] interface gigabitethernet 0/0/48[SW-Access2-GigabitEthernet0/0/48] port link-type trunk[SW-Access2-GigabitEthernet0/0/48] port trunk allow-pass vlan 20

结果：
此时，行政部的PC之间可以互相通信，技术部的PC之间也可以互相通信，但行政部和技术部之间无法通信，实现了网络隔离。

案例三：实现跨VLAN通信（单臂路由）

当不同VLAN之间需要互访时（例如VLAN 10需要访问VLAN 20的服务器），需要在三层设备上启用路由功能。

拓扑与需求：

• 使用案例二的拓扑，在核心交换机SW-Core上启用三层路由功能。
• 为VLAN 10和VLAN 20配置网关地址。
• 实现行政部（VLAN 10）与技术部（VLAN 20）的跨网段通信。

配置步骤（在核心交换机SW-Core上操作）：

1. 配置各VLANIF接口的IP地址（即网关）

    [SW-Core] interface vlanif 10[SW-Core-Vlanif10] ip address 192.168.10.1 24  # 行政部的网关[SW-Core-Vlanif10] quit[SW-Core] interface vlanif 20[SW-Core-Vlanif20] ip address 192.168.20.1 24  # 技术部的网关[SW-Core-Vlanif20] quit

验证：
此时，给行政部的PC配置IP 192.168.10.100/24，网关192.168.10.1；给技术部的PC配置IP 192.168.20.100/24，网关192.168.20.1。然后从行政部PC ping 技术部PC的IP，应该可以通。

原理：
当数据包从VLAN 10发往VLAN 20时，PC先将数据包发给其网关（192.168.10.1，即SW-Core）。SW-Core查询路由表，发现192.168.20.0/24是其直连路由，于是将数据包从Vlanif 20接口转发出去，最终送达技术部的PC。

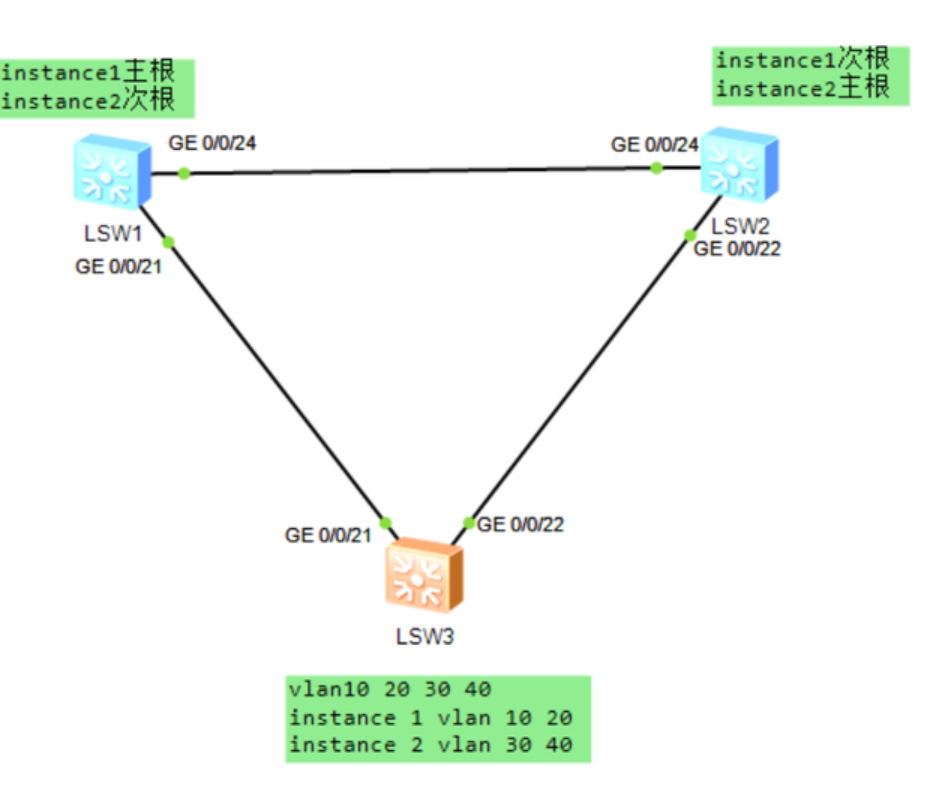

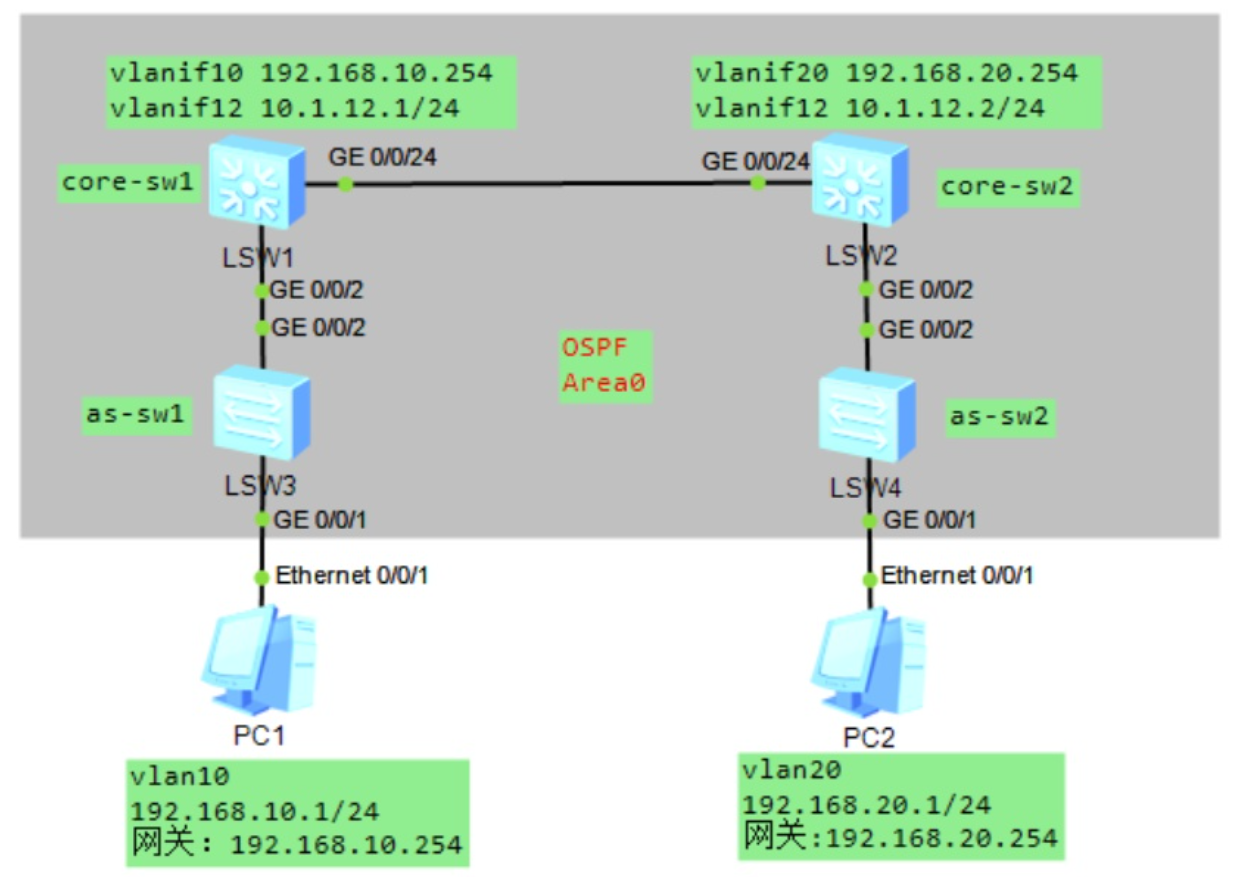

案例四：链路冗余与防环（MSTP）

在冗余网络中，为防止环路，必须部署生成树协议（STP）。华为设备默认使用MSTP。

需求：

• 在两台核心交换机之间、核心与接入交换机之间部署多条链路。
• 配置MSTP，实现链路冗余和负载分担。

配置步骤：

1. 配置MSTP域并创建实例

    # 在所有交换机上执行以下配置，确保域配置一致[SW-Core] stp region-configuration[SW-Core-mst-region] region-name MyNetwork  # 配置域名[SW-Core-mst-region] instance 1 vlan 10     # 将VLAN 10映射到实例1[SW-Core-mst-region] instance 2 vlan 20     # 将VLAN 20映射到实例2[SW-Core-mst-region] active region-configuration  # 激活配置

2. 指定根桥
   我们可以手动指定不同实例的根桥，以实现流量的负载分担。

    # 在SW-Core-A上，配置其为实例1的主根，实例2的备根[SW-Core-A] stp instance 1 root primary[SW-Core-A] stp instance 2 root secondary# 在SW-Core-B上，配置其为实例2的主根，实例1的备根[SW-Core-B] stp instance 2 root primary[SW-Core-B] stp instance 1 root secondary

结果：

• 对于VLAN 10的流量，SW-Core-A是根桥，流量会优先通过它。
• 对于VLAN 20的流量，SW-Core-B是根桥，流量会优先通过它。
• 当任意一条活动链路发生故障时，MSTP会重新计算拓扑，将阻塞的端口激活，从而实现链路冗余备份，整个过程在秒级完成。

总结与最佳实践

通过以上四个案例，我们构建了一个小型企业网络的核心框架。在实际部署中，还需注意以下几点：

1. 安全性：禁用不必要服务，配置ACL限制访问，使用SSH替代Telnet。
2. 可靠性：设备级堆叠/iStack，链路级Eth-Trunk聚合。
3. 管理性：配置SNMP用于网管系统监控，配置日志服务器。
4. 文档化：及时保存配置并做好网络拓扑和IP地址规划的文档记录。
