PlantUML下载安装使用教程（附安装包）

PlantUML 是一个把“纯文本”转换成“专业图表”的编译器，你只需在记事本里写下类似 张三 -> 李四 : 打招呼 这样的描述，它就能自动生成一张整齐的时序图；写几行 class 猫 { +名字 } 就能得到一张 UML 类图。

PlantUML 诞生于 2009 年，由法国开发者 Arnaud Roques 在 SourceForge 发起，采用 GPL 开源协议，至今仍在 GitHub 活跃维护，完全免费，没有任何功能阉割或付费插件。核心引擎用 Java 写成，只要装有 JVM，就能在 Windows、macOS、Linux 乃至树莓派上运行。

对于不会拖控件、讨厌手动对齐、却需要频繁出图的新手来说，PlantUML 把“画图”变成了“打字”，学习成本几乎为零。

下载PlantUML

这里给大家提供了 PlantUML 的最新版压缩包，下载地址为：

网盘下载：PlantUML安装包

安装PlantUML

安装 PlantUML 之前，需要安装它所需要的环境依赖，包括 Java JDK 和 Graphviz。

1、安装Java JDK

1）下载 JDK 安装包，直接从网盘下载，简单粗暴，无脑下载：

下载地址：Java JDK安装包

2) 安装JDK。下载完成后，在磁盘中会发现一个名称为 jdk-8u92-windows-x64.exe 的可执行文件。双击该文件，打开 JDK 的欢迎界面，如下图所示。

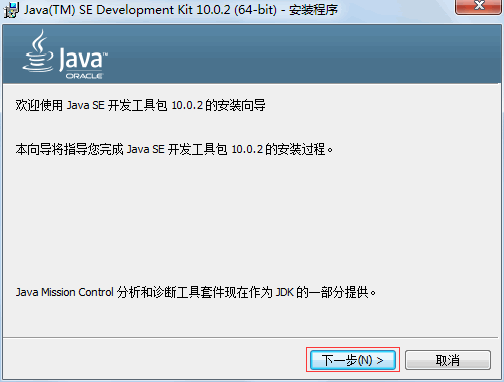

图  欢迎界面

单击“下一步”按钮，打开定制安装对话框。选择安装的 JDK 组件，如下图所示。

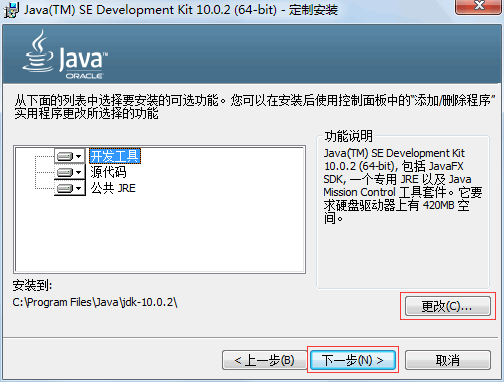

图 定制安装对话框

单击“更改”按钮，可以更改 JDK 的安装路径，如下图所示。更改完成之后，单击“下一步”按钮，打开安装进度界面，如下面的第 2 张图所示。

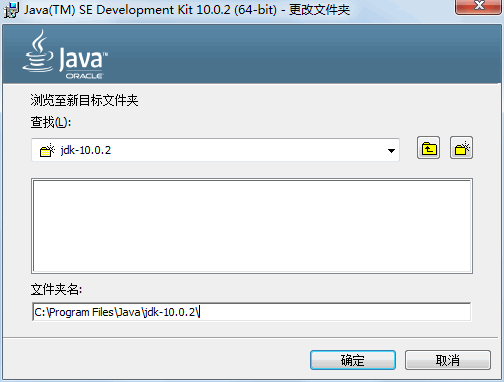

图 更改安装位置

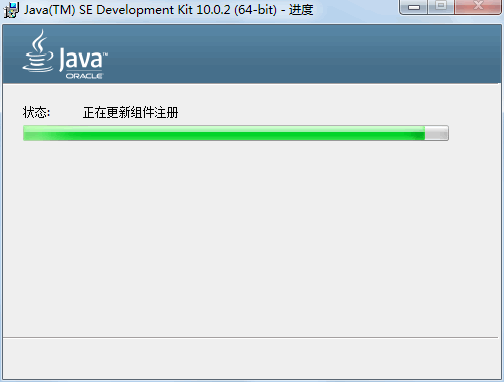

图 显示安装进度

在安装过程中会打开如图 9 所示的目标文件夹对话框，选择 JRE 的安装路径，这里使用默认值。

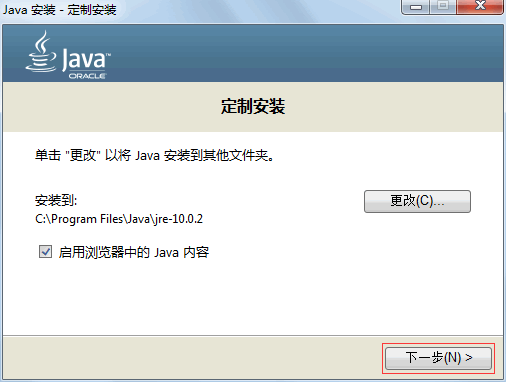

图 选择JRE安装位置

单击“下一步”按钮，安装 JRE。当 JRE 安装完成之后，将打开 JDK 安装完成界面，如下图所示。

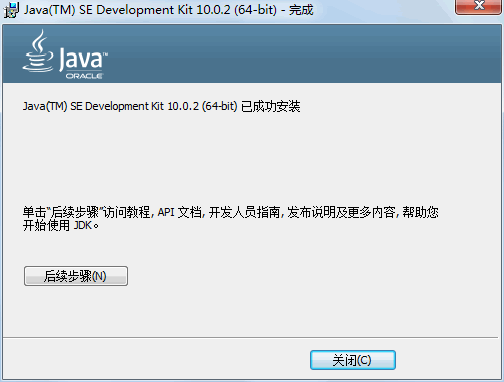

图 安装完成

安装完成后，在安装位置打开 JDK 的文件夹，内容和目录结构如下图所示。

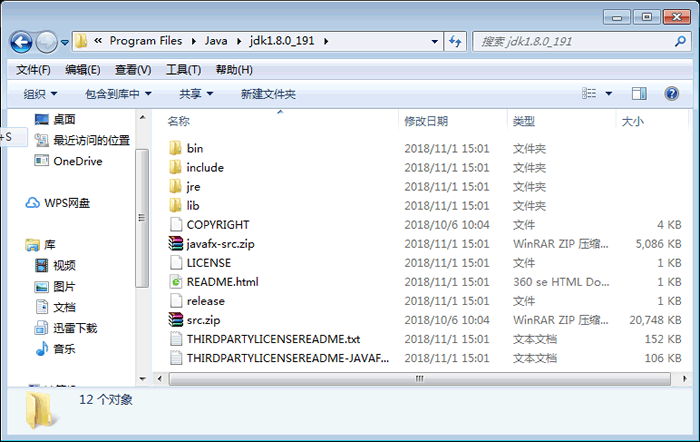

图  JDK安装目录

从上图可以看出，JDK 安装目录下具有多个子目录和一些网页文件，其中重要目录和文件的说明如下。

• bin：提供 JDK 工具程序，包括 javac、java、javadoc、appletviewer 等可执行程序。
• include：存放用于本地访问的文件。
• jre：存放 Java 运行环境文件。
• lib：存放 Java 的类库文件，工具程序实际上使用的是 Java 类库。JDK 中的工具程序，大多也由 Java 编写而成。
• src.zip：Java 提供的 API 类的源代码压缩文件。如果需要查看 API 的某些功能是如何实现的，可以査看这个文件中的源代码内容。

2) 安装 Graphviz

下载 Graphviz 安装包：

网盘下载：Graphviz安装包

下载后会在名为“windows_10_cmake_Release_graphviz-install-14.0.0-winxx.exe”的安装程序，双击启动，全称按照默认设置完成安装即可。

安装完成后要配置环境变量，编辑 Path 变量，添加 Graphviz 的 bin 目录路径。配置完成后，按组合键“Win+R”打开cmd，输入“dot -V”指令，如果输出 Graphviz 的版本信息，表明安装成功。

3) 安装PlantUML

解压下载得到的 PlantUML 压缩包，建议存放至固定目录（如 D:\PlantUML）。

使用PlantUML

1) 创建测试文件：

demo.puml

2) 向 demo.puml 输入如下内容：

@startuml
Alice -> Bob: Hello
@enduml

3) 执行命令生成 SVG 图：

java -jar D:\PlantUML\plantuml.jar -tsvg demo.puml

成功后在同目录生成 demo.svg。

常见问题解决：

• 渲染失败：检查 Path 是否包含 Graphviz\bin 和 JDK\bin；
• 中文乱码：安装中文字体（如“文泉驿正黑”），在代码中添加： skinparam defaultFontName "WenQuanYi Zen Hei"；
• 插件无响应：禁用冲突插件（如其他 Markdown 预览工具）；更新 PlantUML 插件版本。
