反激开关电源
一、拓扑结构及其工作原理

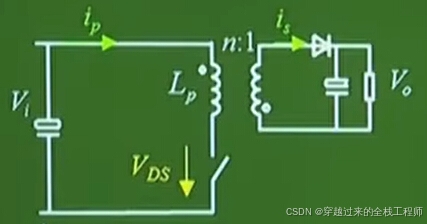

图1.反激开关电源拓扑
如图1所示，结构简单，所用到的器件极少：变压器，开关管，二极管，但难就难在变压器的参数设计。
CCM（连续导通模式）工作原理：
1.，即开关闭合时，变压器原边充能，而副边由于二极管D1的存在无法导通，变压器原边相当于电感，直接感应出电压（方向：上正下负；大小：相当与输入电压），流过电感的电流线性增加。

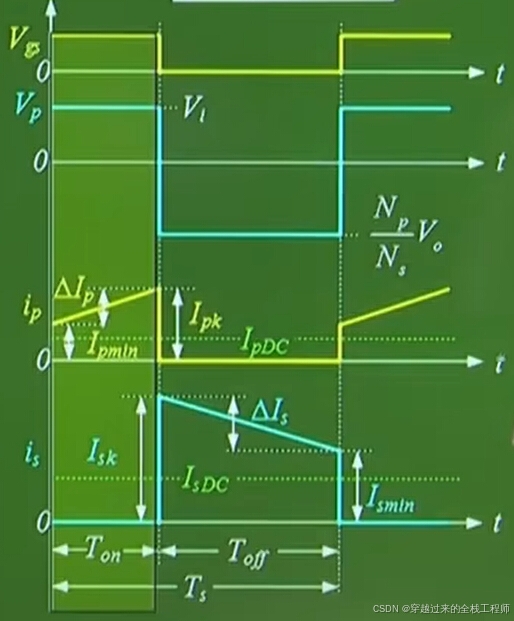

2.，即开关断开时，变压器原边不再形成电流回路，只能感应出一个相反的电压向副边传递能量，副边的同名端瞬间感应出一个电压（方向：下正上负），如图2所示，而该电流是线性减小的。
反激开关电源有点类似于boost电路，先把能量储存在原边中，再将其传输到副边，具体要怎么控制输入电压与输出电压之间的关系呢？如何计算开关管和二极管的电流应力呢？下文的变压器设计参数计算将会进行详细分析。
二、反激变压器参数计算
期间，mos管导通，副边二极管截止时，
原边相当于电感，根据电感的电压与电流之间的关系：，
:电感量；
根据法拉第电磁感应效应：，
:原边匝数；
从而得到原边的电流增量：，
磁通增量：，其中，D:占空比；
:开关周期；
就是导通的时间。
期间，mos管截止，副边二极管导通时，
磁场储能不变：；
磁势平衡：;
同样地，根据法拉第电磁感应效应：;
根据法拉第电磁感应效应：，
:原边匝数；
①开关管的电流应力和电压应力
②
③
二、反激开关电源工作模式判断
①CCM（Continue conducting model连续导通模式）变压器的原边一直有电流流过。
②DCM（不连续导通模式）
③CRM（临界导通模式）
三、变压器设计参数计算
①基本电气特性：匝数比、电感量等。
②结构参数：
