FPGA学习篇——Verilog学习之计数器的实现

news 2025/10/7 6:48:34

PS：目前手上仍然没有板子，按照野火视频的讲解，目前我们只能做到前面六步（其实第一步设计规划也是需要看板子的硬件的，但是现在没有板子就完全与野火传授的板子一致来看）

1 设计规划及波形绘制

任务要求：设计一个计数器，使得FPGA中的LED等在点亮0.5s再熄灭0.5s（LED低电平有效），循环往复。

思路：利用系统时钟周期来设计计数器（设FPGA的时钟50MHz，即时钟一个周期20ns）：

$1MHz = 1 \times 10^6 Hz$

$T = \frac{1}{f} = \frac{1}{5 \times 10^7 Hz } = 2 \times 10^{-8} s = 20ns$

即一个sys_clk图像对应的时间是20ns，那么0.5s就需要 $0.5s \div (2\times 10^{-8})s = 25000000$ 个周期，设置一个中间计数变量cnt，计数时钟走过的周期数，当时钟每走过了25000个周期后，使得输出取反从而控制LED的亮灭（注意，由于通常是从0开始计数的，那么要走25000000个周期，即计数cnt为0~24999999）

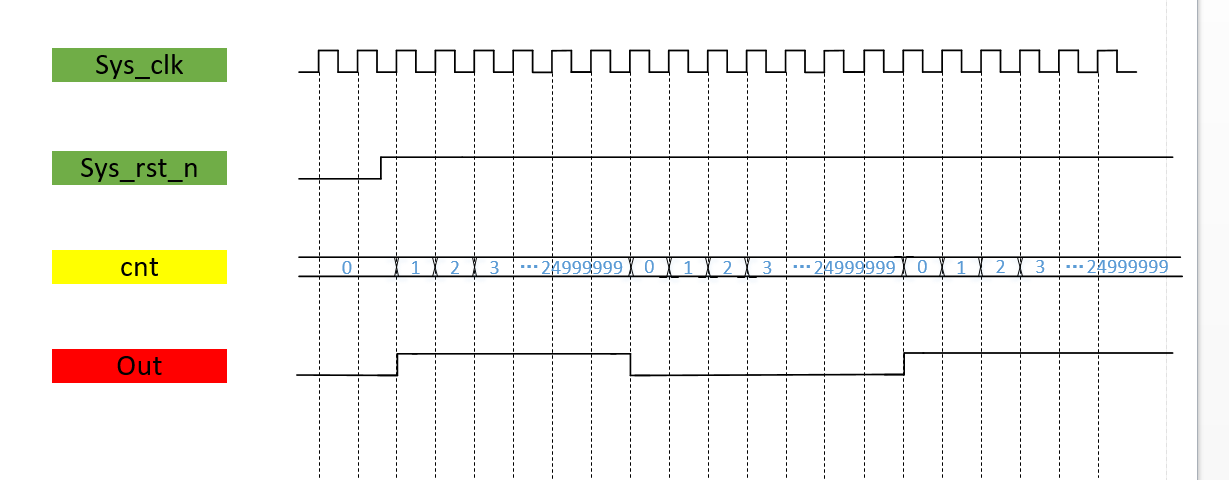

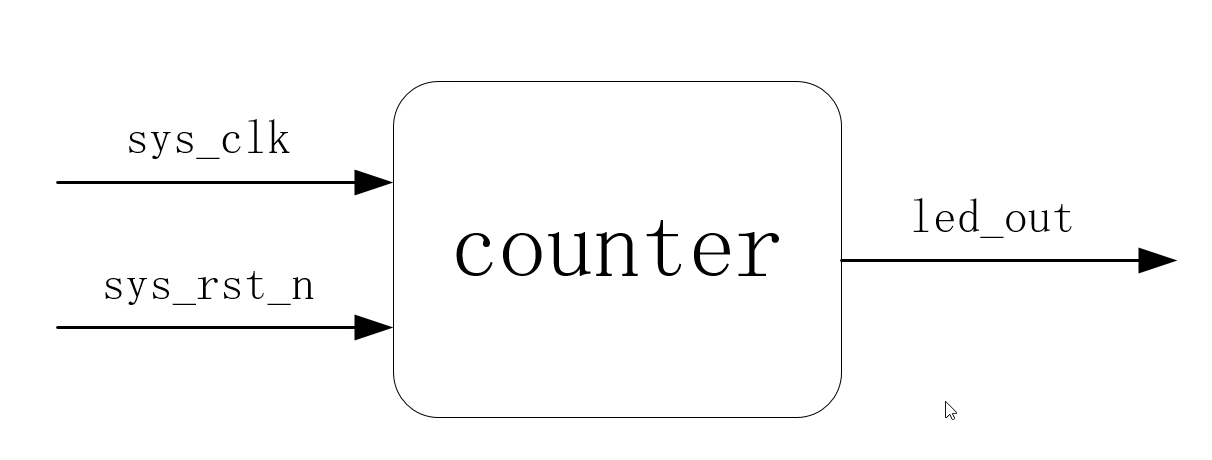

计数器原理及波形图：

sys_clk为系统时钟用于计数
sys_rst_n为复位信号，本实验这里没有很大用处，但时序逻辑一般都有复位信号
led_out为计数器的输出，直接连接到Led处

可以看到，当复位信号无效且时钟上升沿，cnt开始计数，直到24999999个周期时，计数器cnt清零，重新开始计数，Out控制led灯，低电平点亮高电平熄灭，每0~24999999（即0.5s）可以看到Out取反一次。

2 代码编写

module Counter
#(parameter cnt_max = 25'd24999999
)
(input          sys_clk,input          sys_rst_n,output  reg    Out
);reg  [24:0]  cnt;always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt <= 25'b0;else if(cnt == cnt_max)cnt <= 25'b0;        elsecnt <= cnt + 25'b1;always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)Out <= 1'b0;else  if(cnt == cnt_max)Out <= ~Out;endmodule
//    else if(cnt == cnt_max)
//        cnt <= 25'b0;

这里使用Quarters编译时出现了报错，以下代码编写方式会报错，详细见这一篇https://blog.csdn.net/weixin_72950851/article/details/146130167?spm=1001.2014.3001.5501

always@(posedge sys_clk or negedge sys_rst_n)  // 敏感列表：仅时钟和复位if(sys_rst_n == 1'b0 || cnt == cnt_max)    // 条件判断：包含了 cnt 信号

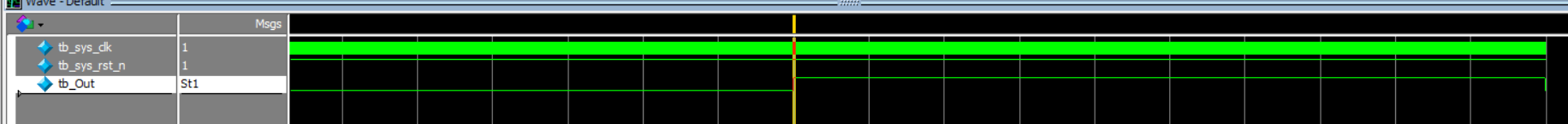

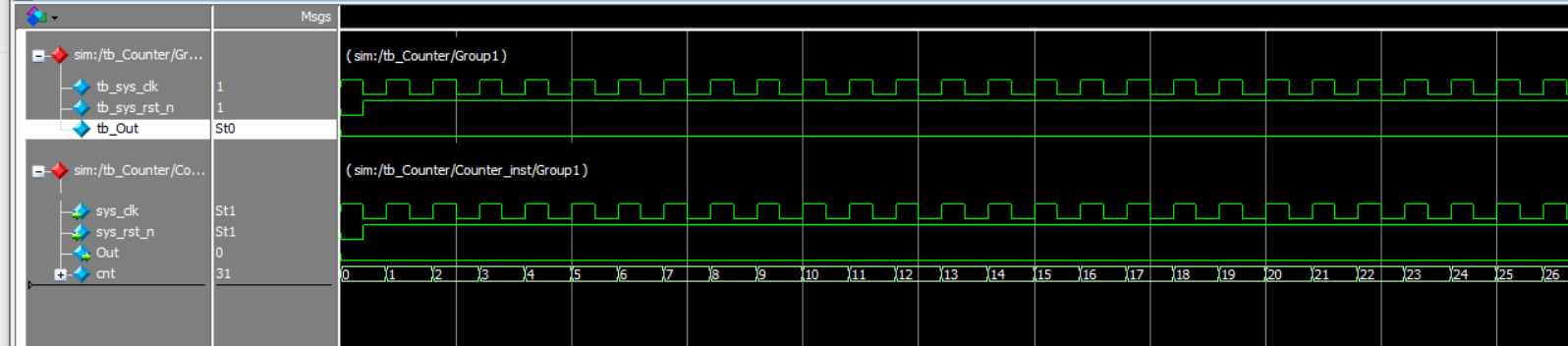

3 逻辑仿真及波形验证

到了时序电路这，不像之前编写组合逻辑电路一般，一开始编写仿真文件时脑子有点空白，现在对仿真文件有了更深的理解。

编写仿真文件其实就相当于给你编写的模块模拟全部输入。

比如计数器我们进行波形图绘制时，输入就时钟信号clk和复位信号rst，因此我们在仿真文件中就要用代码去生成这两个输入信号：

（生成时钟信号）

（生成复位信号）

而此前组合逻辑，我们都是给模拟随机输入的情况，因此使用的是随机数，本质其实仿真文件还是去模拟所有的输入情况：

`timescale 1ns/1ns
module tb_Counter();reg     tb_sys_clk      ;
reg     tb_sys_rst_n    ;wire    tb_Out          ;initial begintb_sys_clk      <= 1'b1;tb_sys_rst_n    <= 1'b0;#10tb_sys_rst_n    <= 1'b1;endalways #10 tb_sys_clk <= ~tb_sys_clk;Counter #(.cnt_max(25'd24999999))Counter_inst(.sys_clk    (tb_sys_clk  ),.sys_rst_n  (tb_sys_rst_n),.Out        (tb_Out      )  );endmodule

注意，这里使用了参数parameter，在模块例化时要这样写：

要例化的模块名

#（

例化的参数

）

给例化的模块重新命名

（
       .子模块的端口名（对应要连接的顶层模块的端口名字），
       .子模块的端口名（对应要连接的顶层模块的端口名字），

       ...

）；

其中，“.”可理解为将两个端口连接的意思。
