LabVIEW脉冲信号中值滤波

​LabVIEW对含高斯噪声的脉冲信号应用中值滤波的过程，通过调节噪声参数与滤波参数，观察脉冲幅度、宽度、延迟等参数的估计变化。

概念说明

脉冲信号：是持续时间短暂、具有突变特征的信号，广泛应用于通信、雷达等领域。

高斯噪声：幅值分布符合高斯（正态）分布的随机噪声，是常见的信号干扰源。

中值滤波：一种非线性滤波方法，将信号中某点的值用该点邻域内所有值的中值替代，能有效去除脉冲噪声，同时较好保留信号边缘等细节。

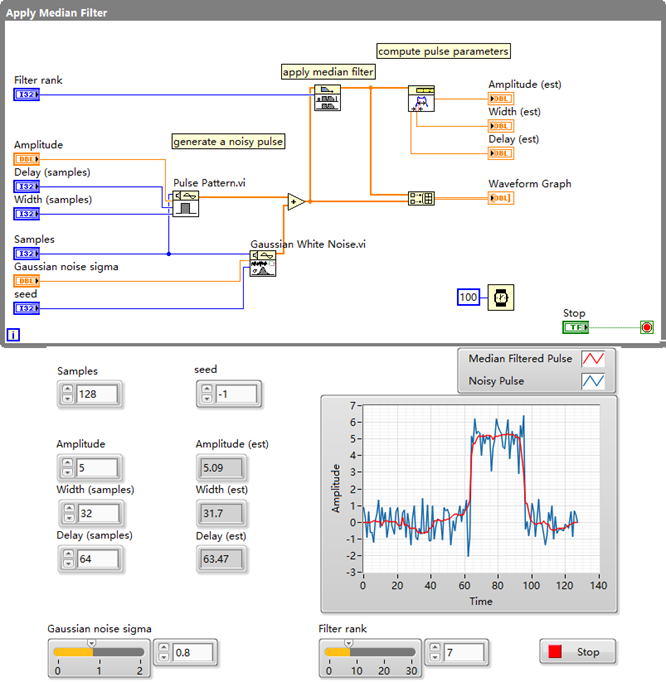

生成与滤波脉冲 VI

• 功能：生成含高斯噪声的脉冲信号，应用中值滤波，并计算脉冲幅度、宽度、延迟等参数。

• 使用场合：用于测试中值滤波对含噪脉冲信号的去噪效果，以及参数变化对脉冲特征提取的影响，如通信系统中脉冲信号的预处理环节。

• 特点：集成信号生成、噪声添加、滤波与参数计算功能，流程连贯，便于快速开展实验。

• 使用注意事项：需合理设置脉冲参数（幅度、宽度、延迟）、噪声参数（高斯噪声标准差）和滤波参数（滤波秩），参数设置不当可能导致滤波效果不佳或脉冲特征提取错误。

• 类似功能对比：与均值滤波 VI 相比，中值滤波对脉冲噪声抑制更优，且不易模糊信号边缘；但计算复杂度稍高，均值滤波则在处理高斯噪声为主的信号时计算更高效。

交互演示界面

• 功能：提供交互界面，可调节脉冲参数、高斯噪声标准差、滤波秩和随机数种子，实时显示含噪脉冲与滤波后脉冲波形，以及脉冲参数估计值。

• 使用场合：适用于直观展示中值滤波效果与参数关系，方便工程师调试参数，优化脉冲信号处理流程，如实验室中教学演示或算法调试场景。

• 特点：交互性强，参数调节与波形、参数显示同步，视觉化效果好，能快速观察参数影响。

• 使用注意事项：调节参数时需关注波形和参数估计的变化趋势，种子值改变会生成不同噪声，需注意实验的可重复性需求。

• 类似功能对比：相较于无交互的后台运行 VI，该 VI 更适合调试与演示；与专业的信号分析软件界面相比，它更专注于中值滤波在脉冲去噪的特定场景，针对性强但功能范围较窄。

在雷达信号处理中，雷达发射的脉冲信号在传输过程中会混入高斯噪声。使用上述 LabVIEW 程序，生成模拟的含噪雷达脉冲信号，通过调节中值滤波的滤波秩等参数，对信号进行滤波处理。滤波后能更准确地提取脉冲的幅度、宽度等参数，这些参数可用于后续的目标检测与识别，提升雷达系统对目标的分辨能力。
