pyQt实现一种按钮切换关联变化的勾选框的逻辑

本篇使用python来实现一种按钮切换关联变化的勾选框的逻辑。

1 功能说明

假设一种产品有多个型号，每个型号有各自不同的功能，想要通过一个界面，来展示不同型号的不同功能。

型号是一种单选按钮的型号，每次只能选择其中一种型号。

功能通过勾选框的方式展示，可以多选需要的功能。

2 代码实现

对于上述需要，通过pyQt来实现界面以及界面中的控件:

• 对于单选按钮，使用QRadioButton组件
• 对于勾选框，使用QCheckBox组件
• 对于将一类组件集合为一个组展示，使用QGroupBox组件
• 对于每组内组件的水平与垂直布局，使用 QHBoxLayout与 QVBoxLayout布局

组件有了之后，如何实现型号切换后，对于的功能进行对应的展示，是一个关键点，下面给出思路：

• 首先是创建出所有型号的所有功能的checkbox组件，结合其名称，存放到一个python的字典结构中
• 初始显示时（默认选择了一个型号），根据选中的型号的产品功能，将对应的checkbox组件添加到界面布局中
• 当型号切换后，则将界面布局中的原有的checkbox组件都先移除，然后再将切换后型号的产品功能对应的checkbox组件添加到界面布局中

2.1 初始化

型号的类别，以及对应的功能，使用python的字典（dictionary)数据结构来定义，如代码中的 self.model_funcs.

字典是一种键值对（key-value）结构的数据类型，使用大括号 {} 表示，其中：

• 键（key）是唯一的，这里的键是 "型号1" 和 "型号2"
• 值（value）可以是任何数据类型，这里的值是列表（list），包含了各个型号对应的功能

字典这种数据结构非常适合表示具有映射关系的数据.

列表(list)是一种有序、可变的序列数据类型，用于存储多个元素的集合。它的主要特点和常用操作如下：

• 用方括号 [] 定义，元素之间用逗号分隔
• 元素可以是不同的数据类型（整数、字符串、列表等）
• 支持索引访问（从 0 开始）和切片操作
• 长度可变，可动态添加 / 删除元素

    def __init__(self):super().__init__()self.model_funcs = {"型号1" : ["功能A", "功能B", "功能C"],"型号2" : ["功能C", "功能D"]}self.model_radio_button = {}self.func_checkboxes = {}self.init_ui()

下面是具体的界面初始化代码，首先是型号的实现逻辑：

• model_layout定义一个水平布局，QRadioButton通过model_layout.addWidget(radio)的方式，实现按钮的水平排列
• model_group定义一个组，通过model_group.setLayout(model_layout)的方式，将水平排列的按钮添加到组中
• 型号的名称，通过遍历self.model_funcs.keys()，创建对应的按钮： radio = QRadioButton(model_name)
• 将radio组件及名称记录到self.model_radio_button字典中
• 按钮的切换，通过关联槽函数radio.clicked.connect(self.on_model_changed)，实现按钮切换后的逻辑处理

    def init_ui(self):# 型号水平布局，并集中到一个型号组中model_layout = QHBoxLayout()for i, model_name in enumerate(self.model_funcs.keys()):logger.info(f"i:{i}, model_name:{model_name}")radio = QRadioButton(model_name)# 默认第0个型号被选中if i == 0:radio.setChecked(True)# 给每个型号的radio连接槽函数radio.clicked.connect(self.on_model_changed)# 将radio组件添加到布局model_layout.addWidget(radio)# 将radio组件及名称记录到self.model_radio_button[]中self.model_radio_button[model_name] = radiomodel_group = QGroupBox("型号")model_group.setLayout(model_layout)

然后是功能点的实现逻辑：

• self.funcs_layout定义一个垂直布局，注意这里前面加了一个self，因为在该类的其它函数中需要跨函数使用
• funcs_group定义了一个组，布局逻辑和上面的型号的布局类似
• all_funcs定义了一个集合（set），它是一种无序、不重复的元素集合，属于可变数据类型，主要特点如下：
  • 用大括号 {} 定义（注意：空集合不能用 {} 定义，需用 set()）
  • 元素必须是不可变类型（如整数、字符串、元组等），不能包含列表、字典等可变类型
  • 自动去重，集合中不会有重复的元素
  • 无序性，不支持索引访问，不能通过位置获取元素
• 使用集合，是为了去除不同型号的功能点的重复数据，通过遍历self.model_funcs.values()，并通过all_funcs.update(func)的方式，得到没有重复的功能点
• 然后遍历all_funcs，创建勾选框组件checkbox = QCheckBox(func)，再将组件添加到self.func_checkboxes字典中

        # 功能点垂直布局，并集中到一个功能组中self.funcs_layout = QVBoxLayout()funcs_group = QGroupBox("功能")funcs_group.setLayout(self.funcs_layout)# 根据self.model_funcs中的定义，提取出非重复的所有功能点all_funcs = set()for func in self.model_funcs.values():all_funcs.update(func)# 创建所有功能点的checkboxfor func in sorted(all_funcs):logger.info(f"func:{func}")checkbox = QCheckBox(func)# 将checkbox组件及名称暂存到self.checkboxs[]中self.func_checkboxes[func] = checkbox

初始化显示默认型号对应的功能，默认型号是第1个，即“型号1”，其名称可通过list(self.model_funcs.keys())[0] 来获取。

功能展示的逻辑通过self.update_funcs_show函数实现，后面介绍。

        # 初始化显示默认型号对应的功能logger.info(f"list(self.model_funcs.keys())[0]:{list(self.model_funcs.keys())[0]}")self.update_funcs_show(list(self.model_funcs.keys())[0])

主布局，是垂直结构，上面是型号组，下面是功能组

        # 主布局main_layout = QVBoxLayout(self)main_layout.addWidget(model_group)main_layout.addWidget(funcs_group)

2.2 按钮切换的槽函数

逻辑如下：

• 遍历self.model_radio_button字典，检查对应的按钮是否被按下
• 若被按下，则调用self.update_funcs_show函数更新对应型号的功能点的展示

    # 切换型号def on_model_changed(self):# 遍历model_radio_buttonfor model_name, radio in self.model_radio_button.items():logger.debug(f"judge model_name:{model_name} ...")if radio.isChecked():logger.debug(f"model_name:{model_name} isChecked")self.update_funcs_show(model_name)break

2.3 根据型号和更新显示对应的功能

功能点的展示逻辑：

• 先清除布局中的checkbox组件，通过判断布局中组件的个数self.funcs_layout.count()，若非0，说明存在组件
• 然后通过self.funcs_layout.takeAt(0)来循环移除第一个checkbox组件
• 然后再根据型号，遍历对应的功能点for func in self.model_funcs[model_name]，将checkbox组件添加回布局中

    # 根据型号和更新显示对应的功能def update_funcs_show(self, model_name):logger.debug(f"model_name:{model_name}")# 先清除logger.debug(f"funcs_layout.count:{self.funcs_layout.count()}")while self.funcs_layout.count():child = self.funcs_layout.takeAt(0)if child.widget():logger.debug(f"remove child:{child}")child.widget().setParent(None)# 再添加for func in self.model_funcs[model_name]:logger.debug(f"add func:{func}")# 将checkbox组件添加到布局self.funcs_layout.addWidget(self.func_checkboxes[func])

2.4 完整代码

完整的代码如下，这里使用的是PySide6（PyQt的一种替代库，使用逻辑基本是通用的），并通过loguru模块实现log调试。

import sys
from loguru import logger
from PySide6.QtWidgets import (QApplication, QWidget, QVBoxLayout, QHBoxLayout,QRadioButton, QCheckBox, QGroupBox, QButtonGroup)class ModelSelect(QWidget):def __init__(self):super().__init__()self.model_funcs = {"型号1" : ["功能A", "功能B", "功能C"],"型号2" : ["功能C", "功能D"]}self.model_radio_button = {}self.func_checkboxes = {}self.init_ui()def init_ui(self):# 型号水平布局，并集中到一个型号组中model_layout = QHBoxLayout()for i, model_name in enumerate(self.model_funcs.keys()):logger.info(f"i:{i}, model_name:{model_name}")radio = QRadioButton(model_name)# 默认第0个型号被选中if i == 0:radio.setChecked(True)# 给每个型号的radio连接槽函数radio.clicked.connect(self.on_model_changed)# 将radio组件添加到布局model_layout.addWidget(radio)# 将radio组件及名称记录到self.model_radio_button[]中self.model_radio_button[model_name] = radiomodel_group = QGroupBox("型号")model_group.setLayout(model_layout)# 功能点垂直布局，并集中到一个功能组中self.funcs_layout = QVBoxLayout()funcs_group = QGroupBox("功能")funcs_group.setLayout(self.funcs_layout)# 根据self.model_funcs中的定义，提取出非重复的所有功能点all_funcs = set()for func in self.model_funcs.values():all_funcs.update(func)# 创建所有功能点的checkboxfor func in sorted(all_funcs):logger.info(f"func:{func}")checkbox = QCheckBox(func)# 将checkbox组件及名称暂存到self.checkboxs[]中self.func_checkboxes[func] = checkbox# 初始化显示默认型号对应的功能logger.info(f"list(self.model_funcs.keys())[0]:{list(self.model_funcs.keys())[0]}")self.update_funcs_show(list(self.model_funcs.keys())[0])# 主布局main_layout = QVBoxLayout(self)main_layout.addWidget(model_group)main_layout.addWidget(funcs_group)# 切换型号def on_model_changed(self):# 遍历model_radio_buttonfor model_name, radio in self.model_radio_button.items():logger.debug(f"judge model_name:{model_name} ...")if radio.isChecked():logger.debug(f"model_name:{model_name} isChecked")self.update_funcs_show(model_name)break# 根据型号和更新显示对应的功能def update_funcs_show(self, model_name):logger.debug(f"model_name:{model_name}")# 先清除logger.debug(f"funcs_layout.count:{self.funcs_layout.count()}")while self.funcs_layout.count():child = self.funcs_layout.takeAt(0)if child.widget():logger.debug(f"remove child:{child}")child.widget().setParent(None)# 再添加for func in self.model_funcs[model_name]:logger.debug(f"add func:{func}")# 将checkbox组件添加到布局self.funcs_layout.addWidget(self.func_checkboxes[func])if __name__ == "__main__":app = QApplication(sys.argv)window = ModelSelect()window.show()sys.exit(app.exec())

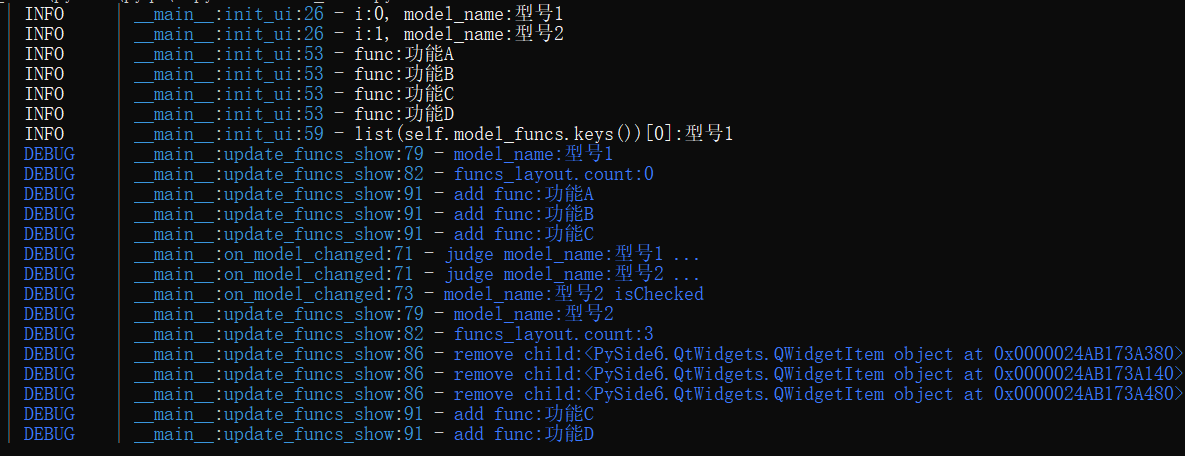

运行的打印如下，对应的界面就是文章开头的界面.

3总结

本篇使用python来实现了一种按钮切换关联变化的勾选框的逻辑，首先介绍了功能，然后逐步分析代码的实现逻辑，最后给出运行效果。
