YOLO入门教程（番外）：卷积神经网络—图像卷积

news 2025/10/5 8:27:39

上节我们解析了卷积层的原理，现在我们看看它的实际应用。由于卷积神经网络的设计是用于探索图像数据，本节我们将以图像为例。

1. 互相关运算

严格来说，卷积层是个错误的叫法，因为它所表达的运算其实是互相关运算（cross-correlation），而不是卷积运算。根据 6.1节中的描述，在卷积层中，输入张量和核张量通过互相关运算产生输出张量。

首先，我们暂时忽略通道（第三维）这一情况，看看如何处理二维图像数据和隐藏表示。在图6.2.1中，输入是高度为3、宽度为3的二维张量（即形状为3x3）。

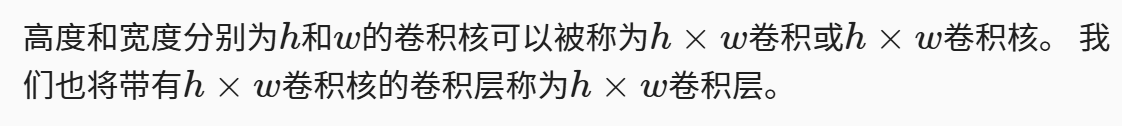

卷积核的高度和宽度都是2，而卷积核窗口（或卷积窗口）的形状由内核的高度和宽度决定（即2x2）。

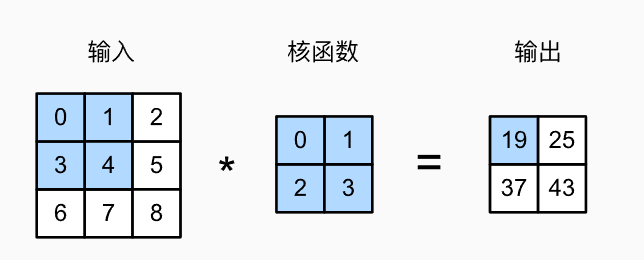

图6.2.1 二维互相关运算。阴影部分是第一个输出元素，以及用于计算输出的输入张量元素和核张量元素：

在二维互相关运算中，卷积窗口从输入张量的左上角开始，从左到右、从上到下滑动。当卷积窗口滑动到新一个位置时，包含在该窗口中的部分张量与卷积核张量进行按元素相乘，得到的张量再求和得到一个单一的标量值，由此我们得出了这一位置的输出张量值。

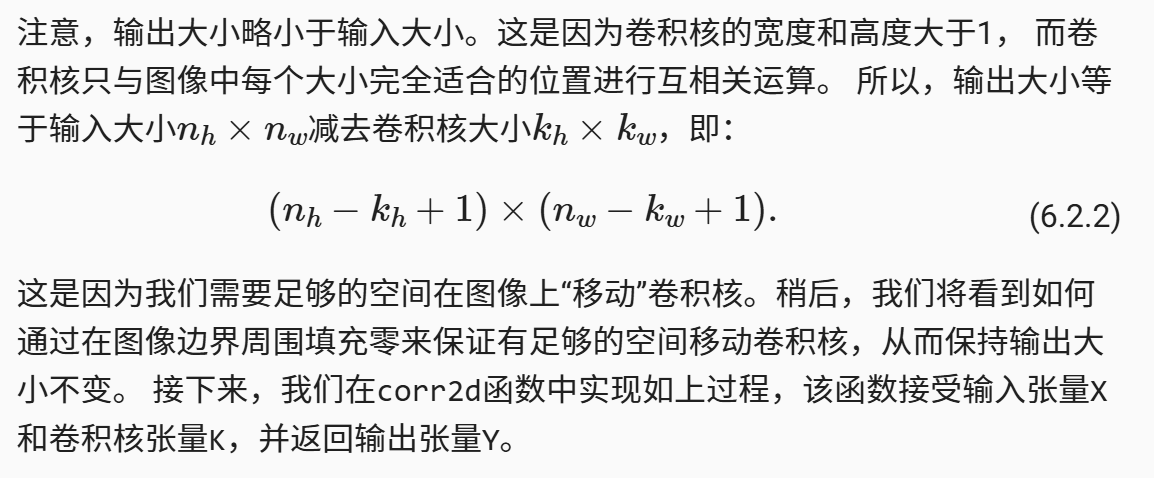

在如上例子中，输出张量的四个元素由二维互相关运算得到，这个输出高度为2、宽度为2，如下所示：


import torch
from torch import nn
from d2l import torch as d2ldef corr2d(X, K):  #@save"""计算二维互相关运算Args:X: 输入张量，形状为(高度, 宽度)K: 卷积核张量，形状为(高度, 宽度)Returns:Y: 输出张量，形状为(X.shape[0]-K.shape[0]+1, X.shape[1]-K.shape[1]+1)"""# 获取卷积核的高度和宽度h, w = K.shape# 初始化输出张量Y，其形状根据输入和卷积核大小计算得出# 高度方向: X.shape[0] - h + 1# 宽度方向: X.shape[1] - w + 1Y = torch.zeros((X.shape[0] - h + 1, X.shape[1] - w + 1))# 遍历输出张量的每一个位置for i in range(Y.shape[0]):      # 遍历高度维度for j in range(Y.shape[1]):  # 遍历宽度维度# 计算当前位置的输出值：# 1. 从输入X中提取与卷积核相同大小的子区域: X[i:i+h, j:j+w]# 2. 将该子区域与卷积核K逐元素相乘# 3. 对相乘结果求和，得到当前位置的输出值Y[i, j] = (X[i:i + h, j:j + w] * K).sum()# 返回计算结果return Y

通过图6.2.1的输入张量X和卷积核张量K，我们来验证上述二维互相关运算的输出。

# 创建一个3x3的输入张量X，包含从0.0到8.0的9个元素
X = torch.tensor([[0.0, 1.0, 2.0], [3.0, 4.0, 5.0], [6.0, 7.0, 8.0]])
# 张量X的内容：
# [[0., 1., 2.],
#  [3., 4., 5.],
#  [6., 7., 8.]]# 创建一个2x2的卷积核张量K
K = torch.tensor([[0.0, 1.0], [2.0, 3.0]])
# 张量K的内容：
# [[0., 1.],
#  [2., 3.]]# 调用corr2d函数计算X和K的二维互相关运算
corr2d(X, K)
# 计算过程：
# 1. 输出形状：根据公式 (3-2+1, 3-2+1) = (2, 2)
# 2. 计算每个输出元素：

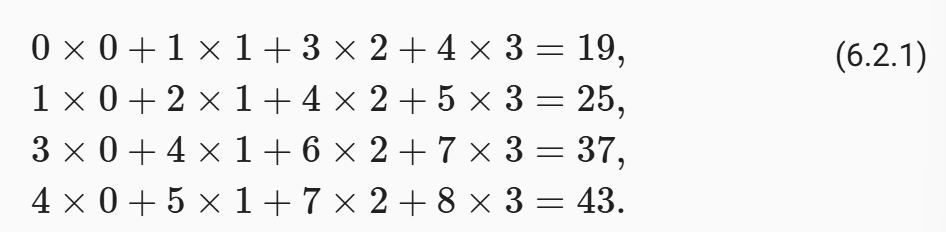

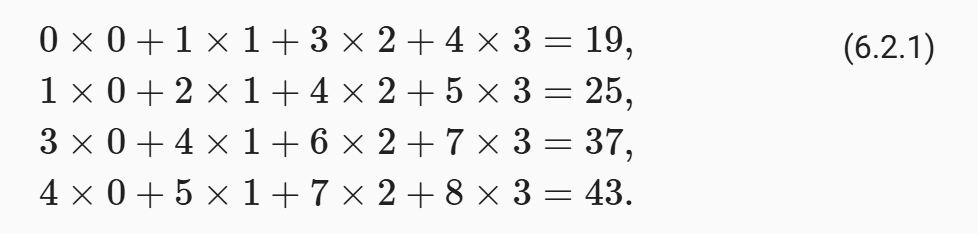

#    Y[0,0] = X[0:2, 0:2] * K 的和 = [[0.,1.],[3.,4.]] * [[0.,1.],[2.,3.]] = (0 * 0 + 1 * 1 + 3 * 2 + 4 * 3) = 0+1+6+12 = 19.0
#    Y[0,1] = X[0:2, 1:3] * K 的和 = [[1.,2.],[4.,5.]] * [[0.,1.],[2.,3.]] = (1 * 0 + 2 * 1 + 4 * 2 + 5 * 3) = 0+2+8+15 = 25.0
#    Y[1,0] = X[1:3, 0:2] * K 的和 = [[3.,4.],[6.,7.]] * [[0.,1.],[2.,3.]] = (3 * 0 + 4 * 1 + 6 * 2 + 7 * 3) = 0+4+12+21 = 37.0
#    Y[1,1] = X[1:3, 1:3] * K 的和 = [[4.,5.],[7.,8.]] * [[0.,1.],[2.,3.]] = (4 * 0 + 5 * 1 + 7 * 2 + 8 * 3) = 0+5+14+24 = 43.0
#
# 预期输出：
# tensor([[19., 25.],
#         [37., 43.]])

tensor([[19., 25.],[37., 43.]])

2. 卷积层

卷积层对输入和卷积核权重进行互相关运算，并在添加标量偏置之后产生输出。

所以，卷积层中的两个被训练的参数是卷积核权重和标量偏置。就像我们之前随机初始化全连接层一样，在训练基于卷积层的模型时，我们也随机初始化卷积核权重。

基于上面定义的corr2d函数实现二维卷积层。

在__init__构造函数中，将weight和bias声明为两个模型参数。

前向传播函数调用corr2d函数并添加偏置。

# 定义一个二维卷积层类，继承自PyTorch的nn.Module基类
class Conv2D(nn.Module):# 初始化方法，参数kernel_size指定卷积核的尺寸（如(3,3)）def __init__(self, kernel_size):# 调用父类nn.Module的初始化方法super().__init__()# 将权重weight注册为模型参数，使用随机初始化# nn.Parameter表示这个张量是模型需要学习的参数# torch.rand(kernel_size)生成指定大小的随机张量（值在0-1之间）self.weight = nn.Parameter(torch.rand(kernel_size))# 将偏置bias注册为模型参数，初始化为0# 这里使用torch.zeros(1)创建一个值为0的单元素张量self.bias = nn.Parameter(torch.zeros(1))# 定义前向传播方法，描述数据如何通过该层def forward(self, x):# 计算输入x与权重weight的二维互相关运算# 然后加上偏置bias（会进行广播，自动扩展到与输出相同形状）return corr2d(x, self.weight) + self.bias

3. 图像中目标的边缘检测

如下是卷积层的一个简单应用：通过找到像素变化的位置，来检测图像中不同颜色的边缘。

首先，我们构造一个 6x8 像素的黑白图像。中间四列为黑色（0），其余像素为白色（1）。

X = torch.ones((6, 8))
X[:, 2:6] = 0
Xtensor([[1., 1., 0., 0., 0., 0., 1., 1.],[1., 1., 0., 0., 0., 0., 1., 1.],[1., 1., 0., 0., 0., 0., 1., 1.],[1., 1., 0., 0., 0., 0., 1., 1.],[1., 1., 0., 0., 0., 0., 1., 1.],[1., 1., 0., 0., 0., 0., 1., 1.]])

接下来，我们构造一个高度为1、宽度为2的卷积核K。当进行互相关运算时，如果水平相邻的两元素相同，则输出为零，否则输出为非零。

K = torch.tensor([[1.0, -1.0]])

现在，我们对参数X（输入）和K（卷积核）执行互相关运算。如下所示，输出Y中的1代表从白色到黑色的边缘，-1代表从黑色到白色的边缘，其他情况的输出为0。

Y = corr2d(X, K)
Y

tensor([[ 0.,  1.,  0.,  0.,  0., -1.,  0.],[ 0.,  1.,  0.,  0.,  0., -1.,  0.],[ 0.,  1.,  0.,  0.,  0., -1.,  0.],[ 0.,  1.,  0.,  0.,  0., -1.,  0.],[ 0.,  1.,  0.,  0.,  0., -1.,  0.],[ 0.,  1.,  0.,  0.,  0., -1.,  0.]])

4. 学习卷积核

如果我们只需寻找黑白边缘，那么以上[1, -1]的边缘检测器足以。然而，当有了更复杂数值的卷积核，或者连续的卷积层时，我们不可能手动设计滤波器。那么我们是否可以学习由X生成Y的卷积核呢？

现在让我们看看是否可以通过仅查看“输入-输出”对来学习由X生成Y的卷积核。

我们先构造一个卷积层，并将其卷积核初始化为随机张量。

接下来，在每次迭代中，我们比较Y与卷积层输出的平方误差，然后计算梯度来更新卷积核。

为了简单起见，我们在此使用内置的二维卷积层，并忽略偏置。

# 构造一个二维卷积层，它具有1个输出通道和形状为（1，2）的卷积核
# nn.Conv2d是PyTorch内置的二维卷积层类
# 参数说明：
#   1: 输入通道数（灰度图像，单通道）
#   1: 输出通道数（单通道输出）
#   kernel_size=(1, 2): 卷积核尺寸为1×2（高度×宽度）
#   bias=False: 不使用偏置项
conv2d = nn.Conv2d(1, 1, kernel_size=(1, 2), bias=False)# 这个二维卷积层使用四维输入和输出格式（批量大小、通道、高度、宽度），
# 其中批量大小和通道数都为1
# 将输入X从6×8的二维张量重塑为四维张量(1, 1, 6, 8)
# 格式含义：(批量大小=1, 通道数=1, 高度=6, 宽度=8)
X = X.reshape((1, 1, 6, 8))# 将目标输出Y重塑为四维张量(1, 1, 6, 7)
# 由于使用1×2的卷积核，输出宽度会减少1（从8变为7）
Y = Y.reshape((1, 1, 6, 7))# 设置学习率为0.03
lr = 3e-2  # 学习率# 进行10次训练迭代
for i in range(10):# 前向传播：通过卷积层计算预测输出Y_hat = conv2d(X)# 计算损失：使用均方误差损失函数# (Y_hat - Y) ** 2 计算每个元素的平方误差l = (Y_hat - Y) ** 2# 清零梯度：在每次反向传播前清零累积的梯度conv2d.zero_grad()# 反向传播：计算损失相对于所有可学习参数的梯度# 使用.sum()将损失张量转换为标量，然后调用.backward()计算梯度l.sum().backward()# 迭代卷积核：使用梯度下降更新卷积核权重# conv2d.weight.grad包含权重的梯度# lr * conv2d.weight.grad是梯度乘以学习率# conv2d.weight.data[:] -= ... 表示原地更新权重数据conv2d.weight.data[:] -= lr * conv2d.weight.grad# 每两次迭代打印一次损失if (i + 1) % 2 == 0:# 打印当前迭代次数和总损失值（保留3位小数）print(f'epoch {i+1}, loss {l.sum():.3f}')

这段代码演示了如何使用PyTorch内置的nn.Conv2d卷积层进行简单的训练过程：

创建卷积层：使用1×2的卷积核，不包含偏置项
数据准备：将输入和目标输出重塑为四维格式（批量大小、通道数、高度、宽度）
训练循环：进行10次迭代训练
前向传播：计算卷积层的输出
损失计算：使用均方误差作为损失函数
反向传播：计算梯度并更新卷积核权重
进度监控：每两次迭代打印一次损失值

epoch 2, loss 6.422
epoch 4, loss 1.225
epoch 6, loss 0.266
epoch 8, loss 0.070
epoch 10, loss 0.022

在10次迭代之后，误差已经降到足够低。现在我们来看看我们所学的卷积核的权重张量。

conv2d.weight.data.reshape((1, 2))tensor([[ 1.0010, -0.9739]])

细心的读者一定会发现，我们学习到的卷积核权重非常接近我们之前定义的卷积核K。

解释一下conv2d.weight.data = conv2d.weight.data - (lr * conv2d.weight.grad)

conv2d.weight.data[:] -= lr * conv2d.weight.grad

这行代码是手动实现梯度下降算法来更新卷积核权重的核心语句。让我们将其分解为几个部分：

conv2d.weight

这是卷积层的权重参数（即卷积核本身）
在PyTorch中，所有继承自nn.Module的层，其可学习参数都是nn.Parameter类型
对于这个1×2的卷积核，weight的形状是(1, 1, 1, 2)（输出通道数, 输入通道数, 高度, 宽度）

.data

weight.data获取的是参数的实际数值张量（不包含梯度计算图信息）
使用.data意味着我们直接操作参数的数值，而不是通过PyTorch的自动微分系统

[:]

这是Python的切片语法，表示"选择所有元素"
在这里，它确保我们是在原地修改权重张量的值，而不是创建一个新的张量
这种写法保持了原始张量的身份和内存位置

-=

这是减法和赋值复合运算符，等价于：

conv2d.weight.data = conv2d.weight.data - (lr * conv2d.weight.grad)

但使用-=更高效，因为它进行原地操作

lr

学习率（learning rate），这里为0.03
控制每次参数更新的步长大小
是梯度下降算法中的超参数

conv2d.weight.grad

这是权重参数的梯度（偏导数）
在调用l.sum().backward()后，PyTorch会自动计算并存储这个梯度
梯度表示损失函数相对于该参数的变化率（即"最陡上升方向"）

整体含义

这行代码执行了梯度下降更新规则：

新权重 = 旧权重 - 学习率 × 梯度

用数学公式表示：
$Wnew=Wold−η⋅∂L∂WW_{\text{new}} = W_{\text{old}} - \eta \cdot \frac{\partial L}{\partial W}$

其中：

$W$ 是权重参数
$η\eta$ 是学习率（lr）
$∂L∂W\frac{\partial L}{\partial W}$ 是损失函数对权重的梯度（conv2d.weight.grad）

为什么需要这样写？

手动优化：这里没有使用PyTorch内置的优化器（如torch.optim.SGD），而是手动实现更新规则
原地操作：使用[:]和-=确保在原地修改权重值，保持张量的身份
分离计算图：通过操作.data，我们避免了创建新的计算图节点，这对于这种简单的手动更新是合适的

对比标准做法

在更复杂的网络中，通常使用优化器：

# 标准做法（不是这里的代码）
optimizer = torch.optim.SGD(conv2d.parameters(), lr=lr)
optimizer.zero_grad()
l.sum().backward()
optimizer.step()  # 自动执行所有参数的更新

而这里的代码相当于手动实现了optimizer.step()的功能，但只针对这一个特定的权重参数。

总结

这行代码是神经网络训练的核心：根据损失函数的梯度方向，以学习率控制的步长，更新模型参数，使损失函数值减小。这是深度学习模型能够从数据中学习的基本机制。

5. 互相关和卷积

核心内容整理

运算上的区别
- 互相关运算：是卷积神经网络中实际执行的操作。如图6.2.1所示，它直接将卷积核在输入上滑动并计算元素乘机和。
- 严格卷积运算：为了得到严格的数学卷积输出，需要先将卷积核在水平和垂直方向上进行翻转，然后再执行与互相关相同的滑动乘加操作。
为何在深度学习中效果等价
- 图片中的关键论点是：因为卷积核的权重是从数据中学习得到的，而不是人为预先设定的固定值。
- 假设一个网络通过互相关运算学习到了一个最优的卷积核 K。
- 如果这个网络改而执行严格的卷积运算，它最终会学习到另一个卷积核 K’。这个 K’ 将会是 K 经过水平和垂直翻转后的结果。
- 因此，无论是用 K 执行互相关运算，还是用翻转后的 K’ 执行严格的卷积运算，最终的输出结果是完全相同的。学习过程会自动补偿这两种运算方式之间的差异。
术语上的约定俗成
- 尽管存在上述技术区别，但为了与绝大多数深度学习文献和框架（如PyTorch、TensorFlow）的标准术语保持一致，人们普遍将层中执行的“互相关运算”直接称为卷积运算。
- 同样，我们也习惯地将卷积核张量中的可学习参数称为权重（weights）。

总结说明

虽然数学定义上“互相关”与“卷积”不同（差一个翻转核的步骤），但在卷积神经网络（CNN）的实践应用中，二者可以视为等价的。其根本原因在于卷积核的可学习性使得网络能够自适应地调整参数，从而使得两种运算方式所能达到的最终效果完全一致。

因此，在深度学习领域，“卷积层”实际上执行的是“互相关”操作，这是一种普遍且被接受的术语简化。

6. 特征映射和感受野

特征映射（Feature Map）

卷积层的输出被称为“特征映射”。这是因为：

它是一个映射：它将输入数据（如图像）从一个空间维度转换到了另一个（可能不同的）空间维度。
它包含特征：输出值（如图6.2.1中的19, 25, 37, 43）不是简单的像素值，而是输入中某种特定特征（如边缘、角点、纹理）的强度响应。卷积核（如[[0,1],[2,3]]）可以看作是一个特征检测器。

因此，特征映射 可以理解为一张“图”，这张图标识了原始输入中哪些位置存在由卷积核所定义的特定特征。

感受野（Receptive Field）

这是理解卷积神经网络层次结构最重要的概念之一。

定义：对于网络中任意一个元素（例如特征映射中的一个值），它的感受野指的是所有可能影响其计算结果的输入层元素（像素）所覆盖的区域。
示例解析：
- 第一层感受野：在图6.2.1中，输出值19是由输入中一个2x2的区域（[[0,1],[3,4]]）与卷积核计算得出的。因此，值19的感受野就是输入上的这个2x2区域。
- 深层感受野：图片接着假设我们将这个2x2的输出（Y）作为第二个卷积层的输入。如果第二个卷积层使用一个2x2的卷积核，那么它的输出可能只是一个值z。这个值z是由第一层的输出Y（4个值）计算得来的，而Y的每个值又是由输入的一个2x2区域计算得来的。因此，输出值z的感受野覆盖了最初输入中一个更大的区域（所有9个元素）。

构建更深网络的意义

最后一个核心结论：通过构建更深的网络（堆叠更多的卷积层），我们可以使深层特征图中的元素拥有更大的感受野。

浅层网络：只能捕捉局部的、细节的特征（如小边缘、小色块）。
深层网络：深层中的神经元能够看到输入图像中更大范围的区域，从而能够整合底层信息，检测更复杂、更全局的模式，如物体的部件（眼睛、鼻子）甚至整个物体。

这种感受野随网络深度增加而指数级增大的特性，是卷积神经网络能够有效处理图像理解任务（如分类、检测、分割）的根本原因之一。它使得网络能够从局部到全局、从细节到整体地理解一幅图像。

7. 小结

二维卷积层的核心计算是二维互相关运算。最简单的形式是，对二维输入数据和卷积核执行互相关操作，然后添加一个偏置。
我们可以设计一个卷积核来检测图像的边缘。
我们可以从数据中学习卷积核的参数。
学习卷积核时，无论用严格卷积运算或互相关运算，卷积层的输出不会受太大影响。
当需要检测输入特征中更广区域时，我们可以构建一个更深的卷积网络。

8. 练习

1. 构建一个具有对角线边缘的图像X。

1. 如果将本节中举例的卷积核K应用于X，会发生什么情况?
- 卷积核K（例如边缘检测核如Sobel或Prewitt）会对图像X中的对角线边缘产生响应。输出会突出显示这些边缘的位置，但具体效果取决于核的方向是否与边缘方向匹配。如果核是水平或垂直方向的，可能无法有效检测对角线边缘。
2. 如果转置X会发生什么?
- 转置X（行列互换）会改变边缘的方向。例如，原对焦线边缘可能变为相反方向。应用卷积核K后，输出会相应改变，因为核现在处理的是转置后的图像结构。
3. 如果转置K会发生什么?
- 转置K（核矩阵的行列互换）会改变核检测的方向。例如，水平边缘核转置后可能变为垂直边缘核。应用于X时，输出会对应核的新方向，可能无法有效捕获原对角线边缘。

2. 在我们创建的Conv2D自动求导时，有什么错误消息?

错误消息通常涉及输入数据维度不匹配、核大小或步长设置不当、或通道数不一致。例如：“Input and kernel dimensions not compatible” 或 “Stride too large for input size”。

3. 如何通过改变输入张量和卷积核张量，将互相关运算表示为矩阵乘法?

可以通过im2col操作将输入图像块展开为矩阵的列，同时将卷积核展平为行向量。互相关运算即可表示为这两个矩阵的乘法，输出结果可重排为特征图形式。

4. 手工设计一些卷积核。

1. 二阶导数的核的形式是什么?
- 拉普拉斯核示例： $[0101−41010]\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix}$ ，用于检测边缘。
2. 积分的核的形式是什么?
- 积分核通常为全1矩阵，例如 $19[111111111]\frac{1}{9}\begin{bmatrix} 1 & 1 & 1 \\ 1 & 1 & 1 \\ 1 & 1 & 1 \end{bmatrix}$ （均值滤波），实现局部求和。
3. 得到d次导数的最小核的大小是多少?
- 最小核大小为 $d + 1$ （如一阶导数最小核大小2，二阶导数最小核大小3）。
