浅谈内存DDR——DDR4性能优化技术
除了革命性的 Bank Group 和全面的 RASR 功能，DDR4 还引入了其他多项关键技术，这些技术共同支撑了其在频率、容量、功耗和信号完整性上的飞跃。
点对点拓扑与 DBI 技术
DDR3 及之前的标准通常支持多通道（Multi-Drop）总线拓扑，即一个内存控制器通道连接多个内存条插槽。当频率提升到 DDR4 的水平时，这种拓扑会导致严重的信号完整性问题，如反射、振铃和串扰，限制了频率的进一步提升。
点对点拓扑：DDR4 为每个内存控制器通道采用了点对点 的连接方式。每个通道只连接一个内存条。在单通道系统中，就是一个通道连接一个DIMM；在双通道或四通道系统中，每个通道依然只连接一个DIMM。这极大地简化了信号路径，减少了阻抗不连续点，为高频信号提供了更干净的环境。
数据总线反转：这是一项信号完整性增强技术。在数据传输时，如果发现当前待传输的8位数据中，有超过4个位是‘1’（即高电平），DBI 电路会将整个字节反转（所有位取反），并置位 DBI 引脚，通知接收端。这样，总线上就有更多的‘0’（低电平），从而减少同时翻转的比特数。
1. 降低功耗：驱动低电平（‘0’）所需的电流通常小于高电平（‘1’）。
2. 改善信号完整性：减少同时翻转的比特数可以降低总线上的开关噪声和地弹噪声。
3. 简化接收端设计：由于‘0’的数量更多，数据眼图（Data Eye）的张开度可能更好。
分离的命令与地址总线
在DDR3中，命令和地址信号是共享同一组引脚，并在不同的时钟边沿被锁存。到了高频时代，这种时序控制变得非常苛刻。DDR4 引入了一个独立的 命令/地址总线时钟。
命令和地址信号现在拥有自己专用的时钟对（CK_t / CK_c）。所有CA信号都与这个CA时钟同步，简化了时序对齐的要求。
◦ 提高了命令/地址信号的速率和可靠性，使其能跟上核心数据速率的发展。
◦ 降低了主板布线的复杂性和控制器设计的难度。
◦ 这也是实现命令/地址奇偶校验的基础。
同时，为了减小Bank Group对性能的影响，通过合理的地址映射策略，可以有效地减少tCCD_L（Long Column to Column Delay）对DDR4性能的影响。tCCD_L是在同一个Bank Group内部进行连续列访问时的等待时间，通常比tCCD_S（Short Column to Column Delay）长，因此优化地址映射策略可以减少这种等待时间，提高内存系统的性能。
补充前文的Bank Group技术，详细解释几种有效的地址映射策略：
分散内存访问
交错地址映射：通过交错地址映射，将连续的内存地址分散到不同的Bank Group中，减少在同一Bank Group内的连续访问。

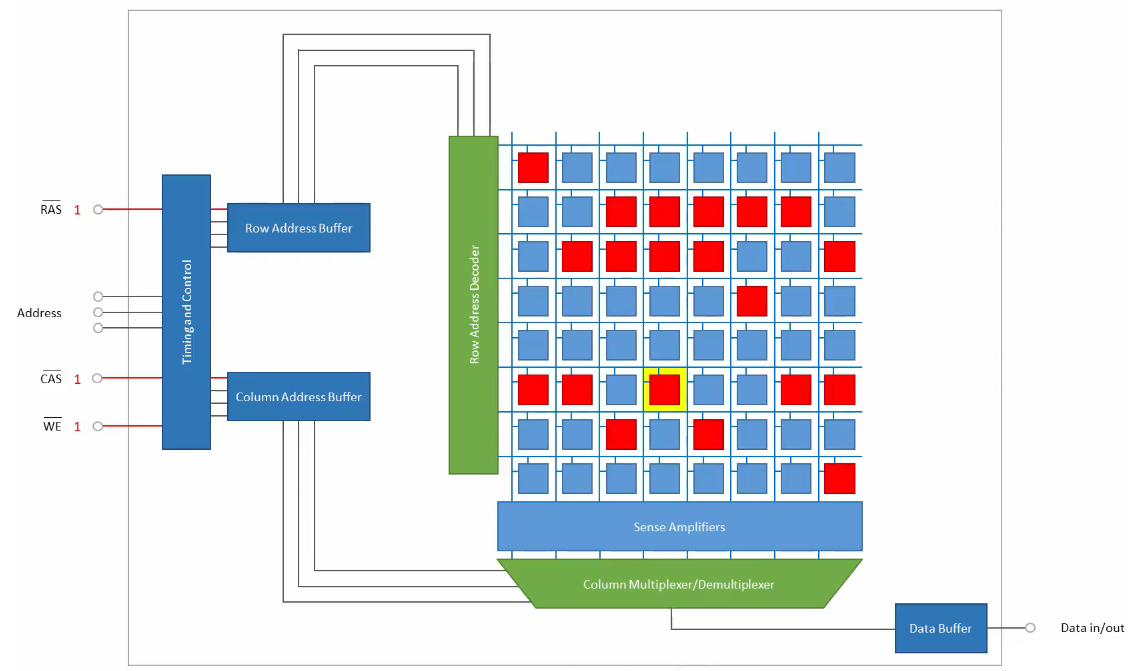

列地址使用最低位（实现缓存行内的顺序访问），Bank和Bank Group地址使用中间位（实现跨存储体的交织），行地址使用最高位（大块数据在同一行内）；假设一个常见的8Gb DDR4芯片。注意列地址低10位，通常包含自动预充电位，并且突发传输会覆盖整个缓存行（通常64字节，所以列地址的低6位用于缓存行内字节选择，但假设我们按整体列地址看）。实际DDR4控制器的映射比这个例子复杂得多，会考虑内存通道、Rank、芯片位宽等多种因素，但都遵循相同的"交织"设计哲学。
地址格式：
列地址选择：占用地址的最低位（例如 A[9:0]），用于定位Cache Line内的字节。
Bank地址选择：占用中间低位（例如 A[11:10]）。
Bank Group地址选择：占用中间位（例如 A[13:12]）。
行地址选择：占用高位（例如 A[29:14]），行地址，16位。
Rank选择：可能用于选择不同的Rank或芯片(例如 A[31:30])。地址映射：
地址 0x00000000 映射到 Bank Group 0, Bank 0, 行 0, 列 0。
地址 0x00000001 映射到 Bank Group 0, Bank 0, 行 0, 列 1。
地址 0x00000002 映射到 Bank Group 0, Bank 0, 行 0, 列 2。
...
地址 0x00001000 映射到 Bank Group 1, Bank 0, 行 0, 列 0。
地址 0x00001001 映射到 Bank Group 1, Bank 0, 行 0, 列 1。
...
通过这种方式，连续的内存访问会被分散到不同的Bank Group中，减少在同一Bank Group内的连续访问，从而减少tCCD_L的影响。实现了优秀的交织：注意，Bank Group地址夹在行地址和Bank地址之间。当你顺序增加内存地址时，假设A[12]位会频繁地在0和1之间切换。这导致你的顺序访问请求会自动地、交替地发送到Bank Group 0和Bank Group 1。这正是DDR4提升性能的关键——最大化Bank Group级别的并行性。
核心要点记住：真实的DDR4地址映射是复杂的，并且因平台而异，但其核心设计哲学是使用地址的中间位来选择Bank和Bank Group，以实现访问的均匀分布（交织）。行地址使用高位（多位），列地址使用低位。
优化数据布局
数据分块 ：将数据分成多个小块，每个小块分布在不同的Bank Group中。
将一个大的数据结构（如数组、矩阵）分成多个小块，每个小块分配到不同的Bank Group中。 假设有一个1024x1024的矩阵，可以将其分成4个256x256的小块，每个小块分配到一个不同的Bank Group中。
矩阵分块：
小块1（0-255, 0-255）分配到Bank Group 0。
小块2（0-255, 256-511）分配到Bank Group 1。
小块3（0-255, 512-767）分配到Bank Group 2。
小块4（0-255, 768-1023）分配到Bank Group 3。
通过这种方式，访问矩阵的不同部分时，可以利用多个Bank Group的并行操作能力，提高性能。
减少跨Bank Group的跳转
局部性优化 ：尽量访问相邻的内存地址，减少跨Bank Group的跳转。
通过优化数据访问模式，确保连续的访问尽可能在同一个Bank Group内完成。 假设有一个数组，可以通过循环访问数组的元素。为了减少跨Bank Group的跳转，可以优化循环的步长，确保每次访问的元素尽可能在同一个Bank Group内。
//假设数组长度为1024，Bank Group大小为256
for(int i = 0; i < 1024; i += 4){//访问相邻的4个元素int a = array[i];int b = array[i + 1];int c = array[i + 2];int d = array[i + 3];//处理a，b，c，d
}通过这种方式，可以减少跨Bank Group的跳转。虽然tCCD_S较短，但频繁的跨Bank Group跳转仍然会增加额外的等待时间，影响内存访问的效率。
当然，这也离不开更高的密度与更先进的制造工艺
单颗芯片容量：DDR4 规范支持更高的单颗芯片密度，从 2Gb 到 16Gb，甚至 32Gb。这使得单条内存条的容量可以轻松达到 32GB、64GB，甚至 128GB（通过3D堆叠），满足了大数据和云计算时代对海量内存的需求。
制造工艺：DDR4 颗粒普遍采用更先进的半导体工艺（如20nm级别）制造，这有助于在降低功耗和成本的同时，集成更多的晶体管和功能（如片上温度传感器）。
在基础层面也致力于降低功耗
核心电压降低：从 DDR3 的 1.5V 降至 1.2V。这是最直接的功耗降低手段（功耗与电压的平方成正比）。
VPP 电压：DDR4 引入了一个独立的 2.5V VPP 电源，专门用于驱动字线（Wordline）的激活。这比使用核心电压（1.2V）来驱动效率更高，可以加快激活和预充电速度，从而在一定程度上降低延迟和功耗。
片上端接 的优化：ODT 技术在DDR4中更加灵活，可以针对不同的操作模式（读、写、空闲）动态调整终端电阻值，以在信号完整性和功耗之间取得最佳平衡。
DDR4的这些技术并非孤立存在，而是相互关联、协同工作的。例如，没有点对点拓扑和DBI技术，Bank Group的高频率就无法实现；没有分离的CA总线，强大的RASR功能（如CA奇偶校验）也就无从谈起。正是这一整套技术的集体进化，才使得DDR4成为一代成功的内存标准，并为后续的DDR5奠定了基础。
