LabVIEW继电保护检测
基于LabVIEW的继电保护测试仪自动检测系统展开，针对传统检测程序繁琐、自动化程度低等问题，通过硬件优化选型与软件架构设计，实现检测全程自动化。系统以 LabVIEW 为核心开发平台，搭配高性能硬件，能自动控制测试回路、采集数据、生成报告，满足电力行业对继电保护测试仪定期校验的需求，提升检测效率与精度，具有良好工程应用前景。
应用场景
该系统主要应用于电力行业相关场景，如电厂调试中对继电保护测试仪的性能校验，确保调试过程中仪器输出信号精准，保障电厂电力设备稳定运行；变电站调试时，用于检测继电保护测试仪是否符合标准，避免因仪器误差导致变电站保护装置误动作；科研实验室测试里，为继电保护相关研究提供精准的仪器检测支持，保证实验数据可靠性；电力设备测试领域，对用于检测电力设备的继电保护测试仪进行定期检定，确保电力设备检测结果准确。
软件架构
软件以 LabVIEW 为开发平台，采用模块化设计思路，涵盖仪器通信、自动检测、生成报告、强制选择测点等核心模块。各模块相互协作，形成完整的检测流程：先通过仪器通信模块建立计算机与各设备的连接，再由自动检测模块控制设备输出信号与采集数据，随后将数据存储并通过生成报告模块生成检测报告，强制选择测点模块则满足特殊检测需求。

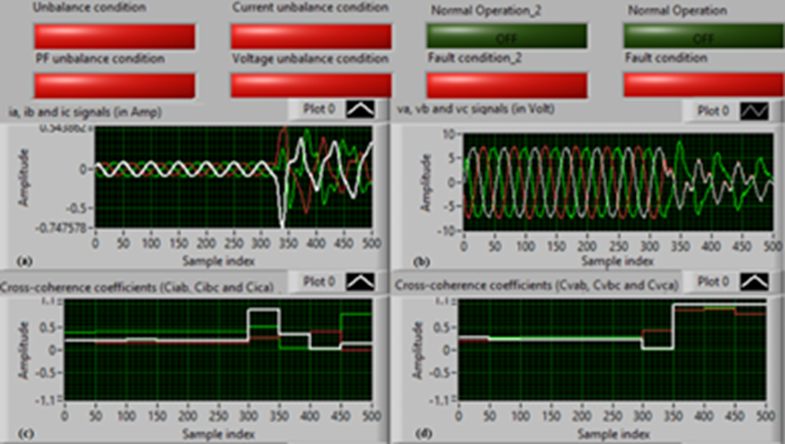

功能实现
仪器通信模块：利用 LabVIEW 的 VISA 函数实现与不同标准器的串口通信，针对继电保护测试仪，通过 TCP/IP 控制模式建立 Socket 连接。当测试仪外部接口程序运行后，会自动创建 TCP/IP 服务器端并监听特定端口，LabVIEW 通过发送控制命令字符串，实现对测试仪输出的精准控制，同时读取各标准器测量数据，保障数据传输的准确性与实时性。
自动检测模块：采用 While 循环结构、事件结构和平铺式顺序结构相结合的编程方式。点击 “自动检测” 按钮触发事件后，程序按平铺式顺序结构依次初始化表格，调用各参数检测子程序（如交流电流、交流电压检测等），每个子程序间设置合理延时。通过 “VI 引用” 函数与 “属性节点”，解决子程序数据实时传递至主程序的问题，实现各参数自动检测与数据实时显示。
生成报告模块：借助 LabVIEW 的报表生成函数，结合 Microsoft Word 的书签功能。检测数据存储于全局变量中，生成报告时，先创建报表并指定类型与路径，再通过 “添加报表文本” 函数将全局变量中的数据对应填入 Word 模板的书签位置，自动生成 Word 格式检测报告，支持保存与打印，减少人工编写报告的工作量。
强制选择测点模块：运用事件结构、平铺式顺序结构和循环结构编程。当点击 “强制选择测点” 或 “手动检测” 按钮，程序进入 While 循环，循环内事件结构响应测点选择操作，触发后按平铺式顺序结构执行对应测点检测流程，点击 “停止检测” 按钮则退出循环，满足单独或重新检测特定测点的需求。
开发问题
问题一：多设备通信冲突
问题表现：系统中存在多个设备（如数字多用表、三相标准功率电能表、示波器、继电保护测试仪），同时进行通信时，出现数据传输延迟、数据丢失或通信中断的情况，影响检测过程的正常进行。
解决方法：首先对各设备的通信端口进行合理分配，确保每个设备占用独立的通信资源，避免端口冲突。其次，在 LabVIEW 程序中采用分时通信策略，通过设置不同的通信时间片，控制各设备依次进行数据传输与命令接收，避免多个设备同时占用通信链路。同时，优化通信数据帧结构，减少冗余数据，提高数据传输效率，并且在程序中加入通信异常处理机制，当检测到通信异常时，自动重新建立连接或提示工程师，保障通信稳定性。
问题二：数据实时显示延迟
问题表现：在自动检测过程中，子程序采集的测量数据无法及时在主程序用户界面显示，存在明显延迟，导致工程师不能实时掌握检测数据，影响对检测过程的判断。
解决方法：利用 LabVIEW 的 “VI 引用” 函数，输入子程序的完整路径，打开 “属性节点” 并与 “VI 引用” 函数相连，选择前面板。接着，通过 “属性节点” 找到前面板中的控件选项，再找到对应的标签，将 “属性节点” 放入 While 循环结构，插入字符串，找到相应标签后结束循环。最后，使用 “转换为特定的类” 函数，目标类选择表格，通过 “属性节点” 连接该函数并找到 “Value” 选项，创建显示控件，实现子程序数据实时传递至主程序用户界面，解决数据实时显示延迟问题。
问题三：继电器切换可靠性低
问题表现：输出转换装置中的继电器在频繁切换过程中，出现切换失败、接触不良等情况，导致测试回路无法正常建立，影响检测数据的准确性与检测流程的连续性。
解决方法：首先，在硬件选型上，更换为质量更可靠、开关寿命更长的继电器，确保其能适应频繁切换的工作环境。其次，优化继电器驱动电路，在电路中增加续流二极管，防止继电器线圈断电时产生的反向电动势损坏三极管，同时合理选择三极管型号与参数，保证三极管能稳定驱动继电器动作。在软件程序中，加入继电器切换状态检测机制，每次发送切换指令后，读取继电器的实际状态，若与指令要求不符，重新发送指令，直至切换成功，提升继电器切换的可靠性。
