S_CU：分配参数并加计数

说明

可使用“分配参数并加计数”指令递增计数器值。如果输入 CU 的信号状态从“0”变为“1”（信号上升沿），则当前计数器值将加 1。当前计数器值在输出 CV 处输出十六进制值，在输出 CV_BCD 处输出 BCD 编码的值。计数达到上限“999”后，停止递增。达到上限后，即使出现信号上升沿，计数器值也不再递增。

当输入 S 的信号状态从“0”变为“1”时，将计数器值设置为参数 PV 的值。如果已设置计数器，并且输入 CU 处的 RLO 为“1”，则即使没有检测到信号沿的变化，计数器也会在下一扫描周期相应地进行计数。

当输入 R 的信号状态变为“1”时，将计数器值置位为“0”。只要 R 输入的信号状态为“1”，输入 CU 和 S 信号状态的处理就不会影响该计数器值。

如果计数器值大于 0，输出 Q 的信号状态就为“1”。如果计数器值等于 0，则输出 Q 的信号状态为“0”。

说明 只需在程序中的某一位置处使用计数器，即可避免计数错误的风险。

指令“分配参数并加计数”需要使用前导逻辑运算进行边沿检测，并可置于程序段中间或结尾。

参数

下表列出了指令“分配参数并加计数”的参数：

参数	声明	数据类型	存储区	说明
<计数器>	InOut/Input	COUNTER	C	指令中的计数器 计数器的数量取决于 CPU。
CU	Input	BOOL	I、Q、M、D、L、T、C 或常量	加计数输入
S	Input	BOOL	I、Q、M、D、L、T、C 或常量	用于预设置计数器的输入
PV	Input	WORD	I、Q、M、D、L 或常量	预置计数器值（C#0 至 C#999）
R	Input	BOOL	I、Q、M、D、L、T、C 或常量	复位输入
CV	Output	WORD、S5TIME、DATE	I、Q、M、D、L	当前计数器值（十六进制）
CV_BCD	Output	WORD、S5TIME、DATE	I、Q、M、D、L	当前计数器值（BCD 编码）
Q	Output	BOOL	I、Q、M、D、L	计数器状态

示例

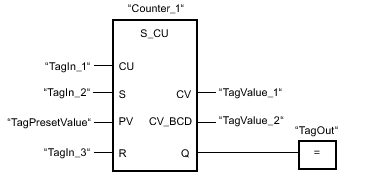

以下示例说明了该指令的工作原理：

如果输入“TagIn_1”的信号状态从“0”变为“1”（信号上升沿）且当前计数器值小于“999”，则计数器值加 1。输入 TagIn_2 的信号状态从“0”变为“1”时，计数器值将设置为参数“TagPresetValue”的值。当“TagIn_3”操作数的信号状态为“1”时，计数器值复位为“0”。

当前计数器值在操作数“TagValue_1”中为十六进制值，在操作数“TagValue_2”中为 BCD 编码格式。

只要当前计数器值不等于“0”，输出“TagOut”的信号状态便为“1”。

**注：**以上部分内容来之博图V16帮助文档。

---
