Matlab通过GUI实现点云的PCA配准(附最简版)

news 2025/10/1 12:48:44

本次分享使用Matlab进行点云的PCA配准。点云配准是三维重建、逆向工程等领域的核心技术，其目的是将不同坐标系下的点云数据统一到同一坐标系中。PCA（主成分分析）配准是一种基于点云几何特征的配准方法，通过提取点云的主成分（即数据分布的主要方向）来估计变换矩阵，实现点云的初步对齐（粗配准）。

Matlab 作为强大的科学计算平台，提供了丰富的点云处理工具箱（如PointCloud类、pcregistercpd等函数），结合其矩阵运算优势，可高效实现 PCA 配准。PCA 配准的核心思想是：通过计算点云的协方差矩阵和特征向量，确定点云的主方向，再通过主方向对齐实现点云的初始位姿调整。

一、Matlab 实现点云 PCA 配准的主要流程
1. 数据准备与预处理
% 读取点云source = pcread('source.ply');target = pcread('target.ply');% 预处理source = pcdenoise(source);target = pcdenoise(target);source = pcdownsample(source, 'gridAverage', 0.01); % 网格下采样target = pcdownsample(target, 'gridAverage', 0.01);
读取源点云（待配准）和目标点云数据，可通过pcread函数加载.ply、.pcd等格式文件。
去噪与下采样：使用pcdenoise去除噪声点，pcdownsample减少点云数量以提高效率。
2. 计算点云的质心与协方差矩阵
% 提取点坐标sourcePoints = source.Location;targetPoints = target.Location;% 计算质心sourceCentroid = mean(sourcePoints);targetCentroid = mean(targetPoints);% 去中心化（减去质心）sourceCentered = sourcePoints - sourceCentroid;targetCentered = targetPoints - targetCentroid;% 计算协方差矩阵sourceCov = cov(sourceCentered);targetCov = cov(targetCentered);
质心是点云的几何中心，协方差矩阵描述点云在三维空间中的分布特征。
3. 求解主成分（特征向量）
% 求解特征值和特征向量[sourceEigVec, ~] = eig(sourceCov);[targetEigVec, ~] = eig(targetCov);% 特征向量矩阵（列向量为特征向量）R_source = sourceEigVec;R_target = targetEigVec;
通过eig函数计算协方差矩阵的特征值和特征向量，特征向量对应点云的主方向（主成分）。
4. 估计旋转矩阵与平移向量
% 计算旋转矩阵（确保右手坐标系，可能需要调整符号）R = R_target * R_source';if det(R) < 0 % 保证旋转矩阵行列式为1（右手系）R(:, end) = -R(:, end);end% 计算平移向量t = targetCentroid' - R * sourceCentroid';
主方向对齐：通过特征向量矩阵的乘积计算旋转矩阵，确保主方向一致；平移向量由质心差确定。
5. 应用变换并可视化结果
% 变换源点云transformedSource = pctransform(source, affine3d([R t; 0 0 0 1]));% 可视化figure;pcshow(transformedSource, 'r'); % 红色：配准后的源点云hold on;pcshow(target, 'b'); % 蓝色：目标点云title('PCA配准结果');
        使用估计的旋转矩阵R和平移向量t变换源点云，通过pcshow对比配准效果。
6. 优化配准（可选）
        PCA 配准为粗配准，可结合 ICP（迭代最近点）算法进一步优化精度，使用 Matlab 的pcregistericp函数实现。
二、点云 PCA 配准的应用领域
1. 三维重建
        在多视角点云融合中，通过 PCA 配准实现不同视角点云的初步对齐，为后续精细化配准奠定基础。
2. 逆向工程
        对物体的局部扫描点云进行拼接，恢复完整三维模型，如机械零件的数字化建模。
3. 机器人导航与环境感知
        机器人通过激光雷达获取环境点云，利用 PCA 配准实现自身位姿估计和地图更新。
4. 医学影像分析
        对 CT、MRI 等设备生成的人体器官点云进行配准，辅助疾病诊断和手术规划。
5. 文物保护
        通过多片段点云的 PCA 配准，实现文物三维模型的完整重建与数字化存档。
总结
        Matlab 凭借简洁的语法和强大的工具箱支持，使点云 PCA 配准的实现变得高效且直观。该方法适用于点云的快速粗配准，结合 ICP 等精配准算法可满足高精度场景需求，在三维建模、机器人感知等领域具有广泛应用。

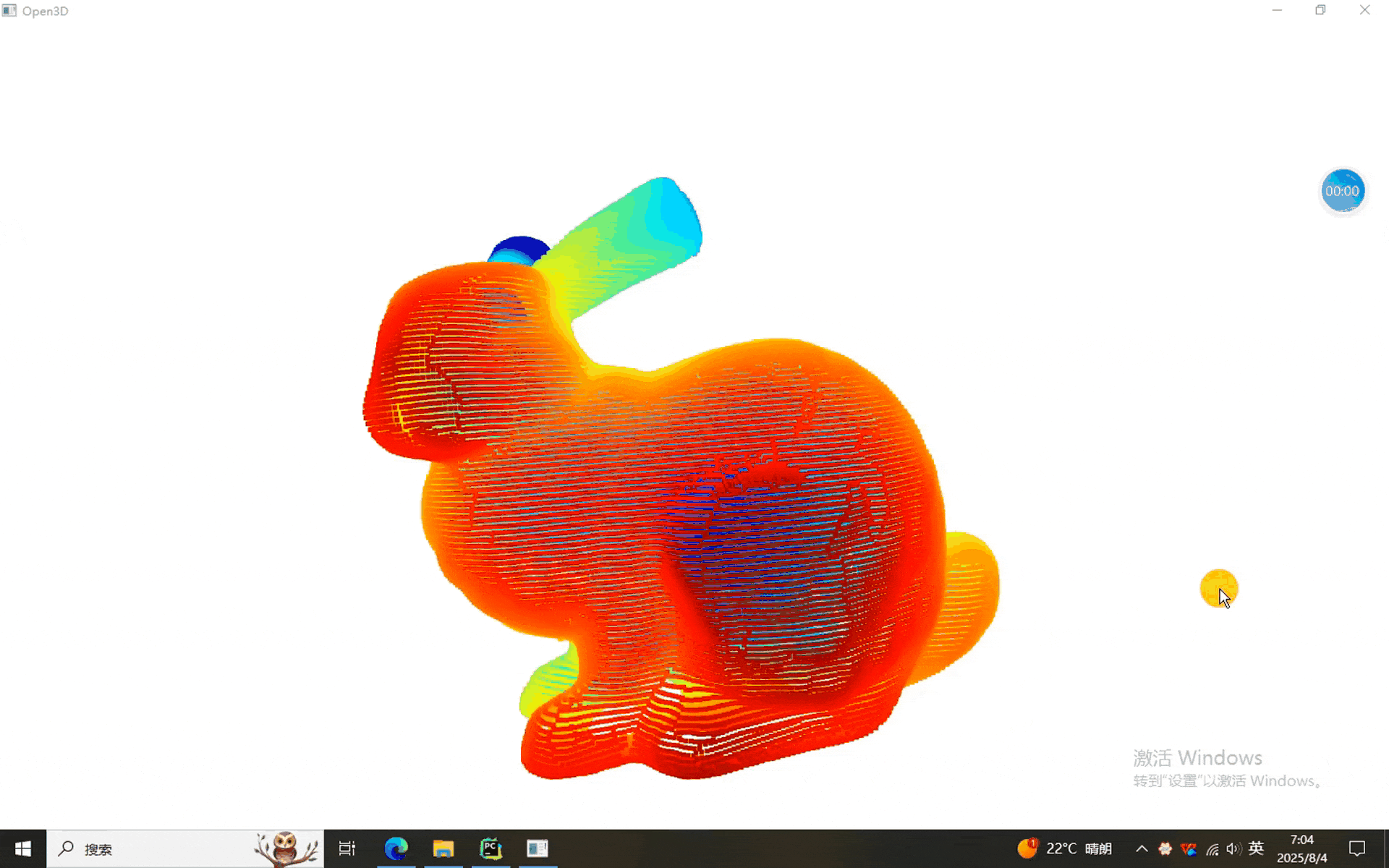

本次使用的，兔砸呗，还能是谁。

一、点云进行PCA配准的程序

1、最简版

%% PCA_Register_Bunny.m  —— MATLAB 2020a 兼容
clc; clear; close all;%% 1. 读取点云
[file, path] = uigetfile({'*.ply;*.pcd;*.xyz','点云文件 (*.ply,*.pcd,*.xyz)'},...'请选择点云');
if file==0; return; end
fname      = fullfile(path,file);
ptCloudSrc = pcread(fname);
src        = ptCloudSrc.Location;          % N×3 坐标%% 2. 加噪声
noise = 0.001 * randn(size(src));          % N(0,0.001^2)
tgt   = src + noise;                       % 先噪声%% 3. 平移
t      = [0.1 0.15 0.2];                   % x,y,z 偏移
tgt    = tgt + t;
ptCloudTgt = pointCloud(tgt, ...'Normal', ptCloudSrc.Normal, ...'Color',  ptCloudSrc.Color);  % 保留属性%% 4. 可视化原始
figure('Name','原始点云','Color','w');
pcshowpair(ptCloudSrc, ptCloudTgt);
title('红色=source，绿色=target');%% 5. PCA 粗配准
registered = pcaRegister(src, tgt);        % 核心函数
ptCloudReg = pointCloud(registered);%% 6. 可视化结果
figure('Name','PCA配准结果','Color','w');
pcshowpair(ptCloudReg, ptCloudTgt);
title('红色=registered，绿色=target');%% 7. 核心 PCA 配准函数（纯 MATLAB 内置）
function out = pcaRegister(src, tgt)% src, tgt : N×3 doublemuS = mean(src,1);         % 质心muT = mean(tgt,1);% 协方差矩阵特征分解[~,~,VS] = svd(cov(src));  % VS 列向量即主成分[~,~,VT] = svd(cov(tgt));R = VT*VS';                % 旋转t = muT - muS*R;           % 平移out = src*R + t;           % 变换后坐标
end

2、GUI版本

function PCA_Register_GUI
%PCA_Register_GUI  基于 PCA 的粗配准 GUI（三栏视图）
%  兼容 MATLAB 2020a，无需额外工具箱
clc; clear; close all;%% ---------------- 主窗口 ----------------
fig = figure('Name','PCA 粗配准工具', 'NumberTitle','off', ...'MenuBar','none', 'ToolBar','none', ...'Position',[100 100 1280 720], 'Color','w');%% ---------------- 布局常量 ----------------
imgWidth = 0.78;               % 三栏总宽
panelW   = imgWidth/3 - 0.005; % 单栏宽
gap      = 0.005;%% ---------------- 三栏 axes ----------------
pnlSrc = uipanel('Parent',fig, 'Units','normalized', ...'FontSize',16, 'Position',[0.02 0.02 panelW 0.96], ...'Title','原始点云（红）');
pnlTgt = uipanel('Parent',fig, 'Units','normalized', ...'FontSize',16, ...'Position',[0.02+panelW+gap 0.02 panelW 0.96], ...'Title','目标点云（绿）');
pnlReg = uipanel('Parent',fig, 'Units','normalized', ...'FontSize',16, ...'Position',[0.02+2*(panelW+gap) 0.02 panelW 0.96], ...'Title','PCA 配准后（红→绿）');axSrc = axes('Parent',pnlSrc, 'Units','normalized', 'Position',[0.05 0.05 0.9 0.9]);
axTgt = axes('Parent',pnlTgt, 'Units','normalized', 'Position',[0.05 0.05 0.9 0.9]);
axReg = axes('Parent',pnlReg, 'Units','normalized', 'Position',[0.05 0.05 0.9 0.9]);%% ---------------- 控制面板 ----------------
pnlCtrl = uipanel('Parent',fig, 'Units','normalized', ...'FontSize',16, 'Position',[0.78 0 0.22 1], ...'Title','控制');txtH  = 0.04;  btnH = 0.06;  yTop = 0.94;% ① 加载
uicontrol('Parent',pnlCtrl, 'Style','pushbutton', 'String','浏览…', ...'FontSize',16, 'Units','normalized', ...'Position',[0.05 yTop-btnH 0.9 btnH], ...'Callback',@loadCloud);
yTop = yTop - btnH - 0.02;% 状态提示
lblInfo = uicontrol('Parent',pnlCtrl, 'Style','text', ...'String','未加载点云', 'FontSize',10, ...'Units','normalized', ...'Position',[0.05 yTop-txtH 0.9 txtH], ...'HorizontalAlignment','left');
yTop = yTop - txtH - 0.02;% ② 噪声强度 / mm
uicontrol('Parent',pnlCtrl, 'Style','text', 'String','噪声强度 / mm', ...'FontSize',12, 'FontWeight','bold', 'Units','normalized', ...'Position',[0.05 yTop-txtH 0.9 txtH], 'HorizontalAlignment','left');
yTop = yTop - txtH - 0.01;sliderNoise = uicontrol('Parent',pnlCtrl, 'Style','slider', ...'Min',0, 'Max',10, 'Value',1, ...'Units','normalized', ...'Position',[0.05 yTop-btnH 0.65 btnH], ...'Callback',@refreshTarget);
txtNoise    = uicontrol('Parent',pnlCtrl, 'Style','edit', 'String','1', ...'FontSize',14, 'Units','normalized', ...'Position',[0.75 yTop-btnH 0.2 btnH], ...'Callback',@editNoiseCB);
yTop = yTop - btnH - 0.02;% ③ 平移偏移 / mm
uicontrol('Parent',pnlCtrl, 'Style','text', 'String','平移偏移 / mm', ...'FontSize',12, 'FontWeight','bold', 'Units','normalized', ...'Position',[0.05 yTop-txtH 0.9 txtH], 'HorizontalAlignment','left');
yTop = yTop - txtH - 0.01;uicontrol('Parent',pnlCtrl, 'Style','text', 'String','X', ...'FontSize',10, 'Units','normalized', ...'Position',[0.05 yTop-txtH 0.15 txtH]);
editX = uicontrol('Parent',pnlCtrl, 'Style','edit', 'String','100', ...'FontSize',14, 'Units','normalized', ...'Position',[0.20 yTop-txtH 0.20 txtH], ...'Callback',@refreshTarget);uicontrol('Parent',pnlCtrl, 'Style','text', 'String','Y', ...'FontSize',10, 'Units','normalized', ...'Position',[0.45 yTop-txtH 0.15 txtH]);
editY = uicontrol('Parent',pnlCtrl, 'Style','edit', 'String','150', ...'FontSize',14, 'Units','normalized', ...'Position',[0.60 yTop-txtH 0.20 txtH], ...'Callback',@refreshTarget);uicontrol('Parent',pnlCtrl, 'Style','text', 'String','Z', ...'FontSize',10, 'Units','normalized', ...'Position',[0.05 yTop-2*txtH 0.15 txtH]);
editZ = uicontrol('Parent',pnlCtrl, 'Style','edit', 'String','200', ...'FontSize',14, 'Units','normalized', ...'Position',[0.20 yTop-2*txtH 0.20 txtH], ...'Callback',@refreshTarget);
yTop = yTop - 2*txtH - 0.02;% ④ 运行 PCA
uicontrol('Parent',pnlCtrl, 'Style','pushbutton', 'String','运行 PCA 配准', ...'FontSize',16, 'Units','normalized', ...'Position',[0.05 yTop-btnH 0.9 btnH], ...'Callback',@runPCA);
yTop = yTop - btnH - 0.02;% ⑤ 保存
uicontrol('Parent',pnlCtrl, 'Style','pushbutton', 'String','保存配准结果', ...'FontSize',16, 'Units','normalized', ...'Position',[0.05 yTop-btnH 0.9 btnH], ...'Callback',@(s,e)saveCloud(ptCloudReg));%% ---------------- 数据容器 ----------------
ptCloudSrc = pointCloud.empty;
ptCloudTgt = pointCloud.empty;
ptCloudReg = pointCloud.empty;%% ---------------- 回调函数 ----------------function loadCloud(~,~)[file,path] = uigetfile({'*.ply;*.pcd;*.xyz','点云文件'},'选择点云');if isequal(file,0); return; endtryptCloudSrc = pcread(fullfile(path,file));catch MEerrordlg(ME.message,'读取失败'); return;endset(lblInfo,'String',sprintf('已加载：%s  (%d 点)',file,ptCloudSrc.Count));refreshTarget();endfunction refreshTarget(~,~)if isempty(ptCloudSrc); return; end% 1. 读取界面参数sigma = get(sliderNoise,'Value')/1000;               % mt     = [str2double(get(editX,'String'));str2double(get(editY,'String'));str2double(get(editZ,'String'))]/1000;      % 3×1if any(isnan(t));  t = [0.1; 0.15; 0.2]; endt = t.';                                             % 1×3，方便 repmat% 2. 生成目标点云srcLoc = ptCloudSrc.Location;                        % N×3noise  = sigma*randn(size(srcLoc));                  % N×3tgt    = srcLoc + noise + repmat(t,size(srcLoc,1),1);% ← 维度一致% 3. 组装 pointCloudptCloudTgt = pointCloud(tgt,'Normal',ptCloudSrc.Normal,'Color',ptCloudSrc.Color);% 4. 上色ptCloudSrc.Color = repmat(uint8([255 0 0]),size(srcLoc,1),1);ptCloudTgt.Color = repmat(uint8([0 255 0]),size(srcLoc,1),1);% 5. 显示showPointCloud(axSrc,ptCloudSrc);showPointCloud(axTgt,ptCloudTgt);% 6. 清空上次结果ptCloudReg = pointCloud.empty;cla(axReg); title(axReg,'PCA 配准后（红→绿）');% 7. 同步滑竿文本set(txtNoise,'String',num2str(get(sliderNoise,'Value')));endfunction editNoiseCB(src,~)v = str2double(get(src,'String'));if isnan(v); v=1; endv = max(0,min(10,v));set(sliderNoise,'Value',v);refreshTarget();endfunction runPCA(~,~)if isempty(ptCloudSrc) || isempty(ptCloudTgt)errordlg('请先加载点云','提示'); return;end% PCA 配准src = ptCloudSrc.Location;tgt = ptCloudTgt.Location;registered = pcaRegister(src,tgt);  % 下方局部函数ptCloudReg = pointCloud(registered,'Color',ptCloudSrc.Color,'Normal',ptCloudSrc.Normal);% 可视化showPointCloud(axReg,ptCloudReg); hold(axReg,'on');pcshow(ptCloudTgt,'Parent',axReg); hold(axReg,'off');title(axReg,'PCA 配准结果：红→绿');endfunction saveCloud(cloud)if isempty(cloud)errordlg('请先运行 PCA 配准','提示'); return;end[file,path] = uiputfile({'*.pcd','PCD';'*.ply','PLY';'*.xyz','XYZ'},'保存配准点云');if isequal(file,0); return; endtrypcwrite(cloud,fullfile(path,file),'Precision','double');msgbox('保存成功！','提示');catch MEerrordlg(ME.message,'保存失败');endendfunction showPointCloud(ax,pc)cla(ax); set(ax,'Color','w');pcshow(pc,'Parent',ax,'MarkerSize',35);axis(ax,'tight'); grid(ax,'on'); view(ax,3); drawnow;end%% ---------------- 局部：PCA 配准 ----------------function out = pcaRegister(src,tgt)muS = mean(src,1);muT = mean(tgt,1);[~,~,VS] = svd(cov(src));[~,~,VT] = svd(cov(tgt));R = VT*VS';t = muT - muS*R;out = src*R + t;end
end

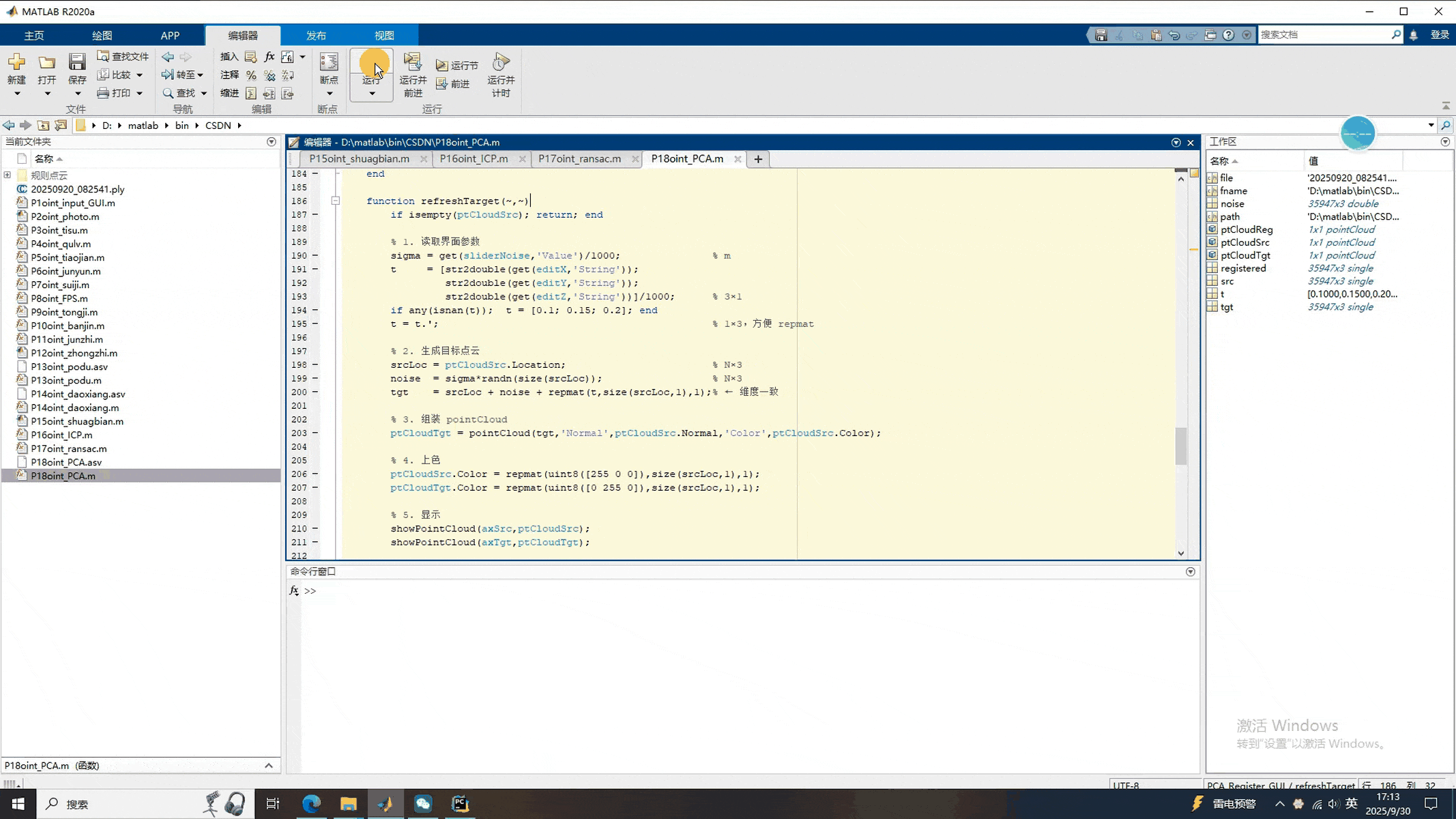

二、点云进行PCA配准的结果
