kvmclock

news 2025/10/1 10:58:15

Ref：

https://zhuanlan.zhihu.com/p/665543594

【kvmclock的由来】

在x86平台，系统可以通过rdtsc来获取TSC值，然后再根据TSC的频率就可以计算出系统从上电开机到现在经历的时间（ns值）。

在虚拟化平台，虚拟机的tsc初始值是由VMM管理器设置的。因为涉及到不同平台、不同cpu型号的模拟以及虚拟机的热迁移等特性，虚拟机的tsc值与Host的tsc值并不相同。比如热迁移场景，两台Host的TSC不一样，如果Dst Host的TSC比Src Host的TSC小，那么可能会让Windows蓝屏或者linux panic。如果Dst Host的TSC比Src Host的TSC大，那么在Guest中看到tsc瞬间跳变。

kvmclock即设计来解决这些问题。虚拟机想要通过TSC值来得到一个系统时间，最好还要告诉其一个可比较的值，即某个TSC值对应一个特定的时间。假设这个TSC常量值是tsc0 , 对应的时间值是t0 纳秒，TSC时钟频率为Freq，这样虚拟机只要把指令rdtsc得到TSC值tsc1与它进行对比，就能得到具体的时间，公式为

t0+(tsc1-tsc0) * Freq * 109 。是的，kvmclock就是基于TSC来设计的。

【kvmclock的实现原理】

从上面的由来，可以看出，虚拟机需要从主机端得到CPU的TSC时钟频率，以及一个可比较的相对时间。目前kvm的实现是：虚拟机内核会在内存中分配一个结构体来存放这些信息值；为了访问过程减少锁的使用，每个vCPU都有一个对应的结构体，这个结构体定义如下：

struct pvclock_vcpu_time_info {
        u32   version; //版本号，每更新一次，就加2
        u32   pad0;
        u64   tsc_timestamp;//参考时间对应的tsc值
        u64   system_time;//参考时间对应的ns值
        u32   tsc_to_system_mul;//由TSC时钟频率计算而来，用于和tsc_shift一起将tsc相对值转为了时间ns
        s8    tsc_shift;
        u8    flags;
        u8    pad[2];
}

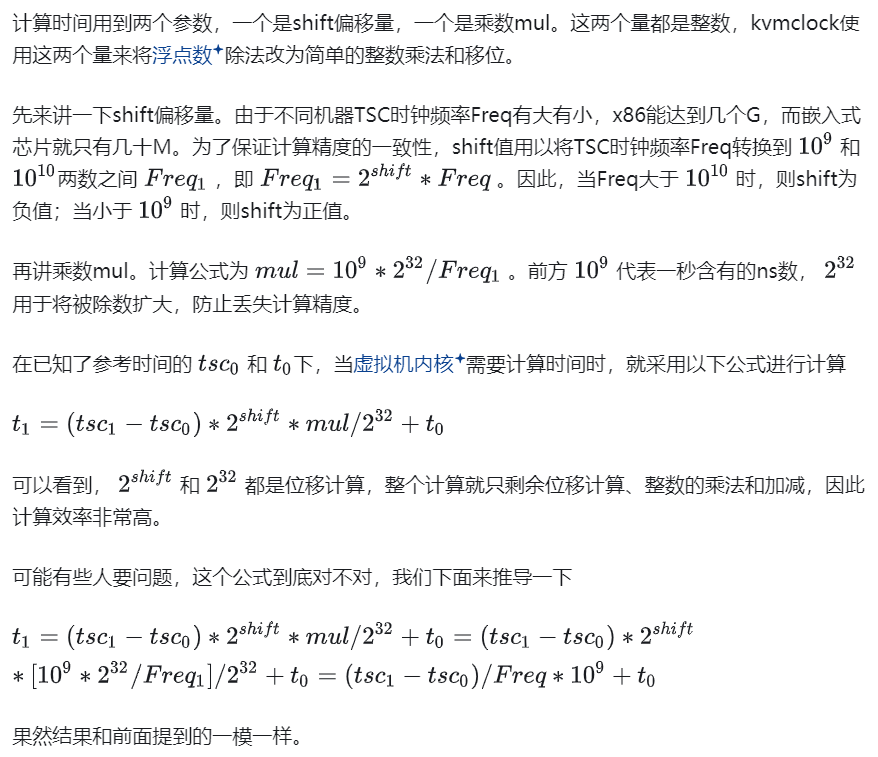

由于内核中，tsc值除以TSC时钟频率得出时间的这个操作太过频繁，为了提升效率，内核把相对复杂的浮点除法转化为较为高效的整数位移和整数乘法。因此，可以看到这个结构体并没有直接存放TSC时钟频率，而是存放一个位移值tsc_shift和一个缩放乘数值tsc_to_system_mul，具体的运算细节后面再讲。

有了这个结构体，虚拟机内核需要把这个结构体地址告诉Host，建立一个共享映射，由host来填写，guest来读取。KVM设计了一个MSR寄存器MSR_KVM_SYSTEM_TIME_NEW，地址是0x4b564d01，来负责把pvclock_vcpu_time_info结构体的物理地址通知给host

【kvmclock在guest中的初始化】

虚拟机内核启动时，内核会尝试检测虚拟化运行环境是KVM，还是HyperV，调用栈如下：

start_kernel [init\main.c]

——》setup_arch [arch\x86\kernel\setup.c]

——》——》init_hypervisor_platform [arch\x86\kernel\cpu\hypervisor.c]

——》——》——》detect_hypervisor_vendor {通过遍历各个虚拟化环境检测函数}

——》——》——》——》(*p)->detect() {对于KVM来说，调用是函数kvm_detect[arch\x86\kernel\kvm.c]

当detect_hypervisor_vendor返回虚拟化环境是KVM后，接下来就会拷贝kvm的一些初始化函数地址，并执行其中的init_platform，进而调用kvmclock的初始化函数，代码如下：

void __init init_hypervisor_platform(void)
{
    h = detect_hypervisor_vendor(); //检测
    copy_array(&h->init, &x86_init.hyper, sizeof(h->init));
    x86_init.hyper.init_platform(); //实际调用的是kvm_init_platform[arch\x86\kernel\kvm.c]
}

//file：arch\x86\kernel\kvm.c
static void __init kvm_init_platform(void)
{
kvmclock_init();
x86_platform.apic_post_init = kvm_apic_init;
}

接下来重点看下kvmclock_init函数，这个函数位于文件arch\x86\kernel\kvmclock.c。以下列出重要的几行代码。可以看出，它先获取本CPU的时间信息页内存的物理地址，然后通过写MSR告诉Host，让Host在这个内存地址填写详细的时间偏移量信息，最后注册guest内核启动后的第一个时钟源kvmclock：

void __init kvmclock_init(void)
{
        ......
        if (kvm_para_has_feature(KVM_FEATURE_CLOCKSOURCE2)) {
                msr_kvm_system_time = MSR_KVM_SYSTEM_TIME_NEW;//设置kvmclock对应的MSR寄存器地址
                msr_kvm_wall_clock = MSR_KVM_WALL_CLOCK_NEW;
        }
        ......
        this_cpu_write(hv_clock_per_cpu, &hv_clock_boot[0]);//将第1个时间信息页项分配给CPU0
        kvm_register_clock("primary cpu clock");//CPU0从主机端获取时间信息页
        ......
        #ifdef CONFIG_X86_LOCAL_APIC
        x86_cpuinit.early_percpu_clock_init = kvm_setup_secondary_clock;//指定其他CPU online时调用kvm_register_clock从Host主机端获得时间信息
        #endif
        ......
        clocksource_register_hz(&kvm_clock, NSEC_PER_SEC);//注册时钟源
        pv_info.name = "KVM";
}
