三层交换(h3c)

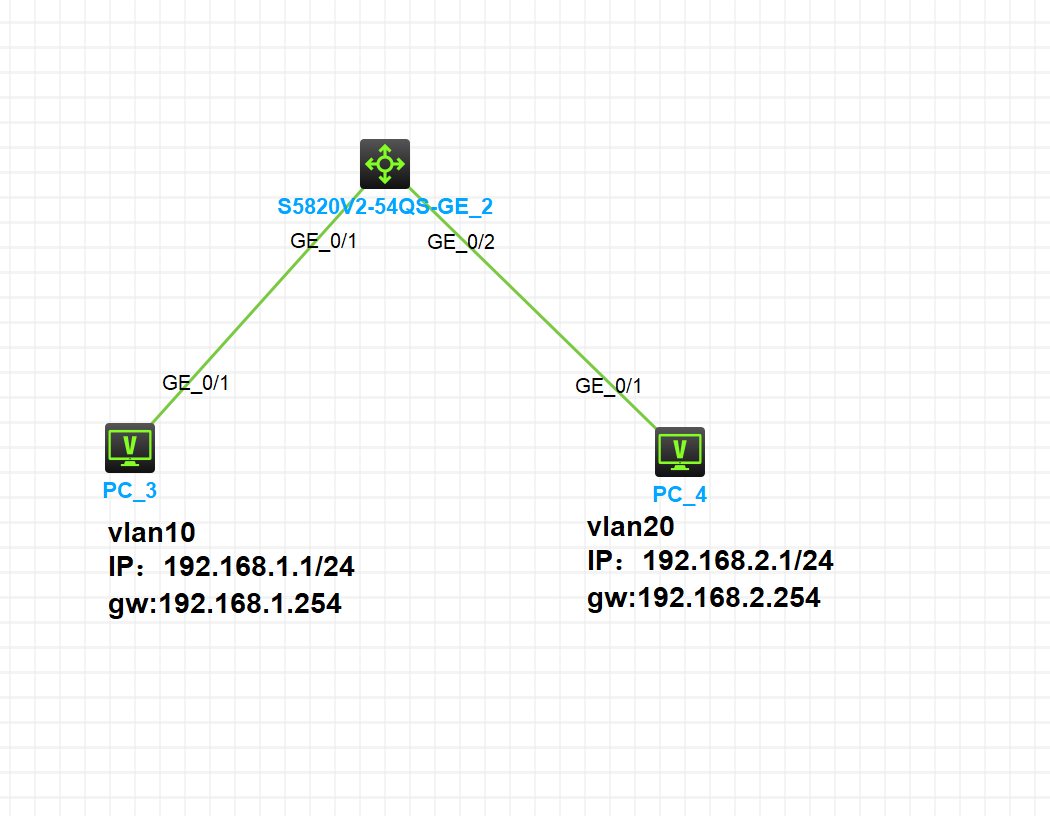

1. 实验拓扑图

1. 实验需求

pc3属于vlan10 pc4属于vlan20 配置vlanif三层接口由实现vlan10和vlan20三层互通，pc3和pc4可以互通

1. 实验步骤
2. 实验步骤

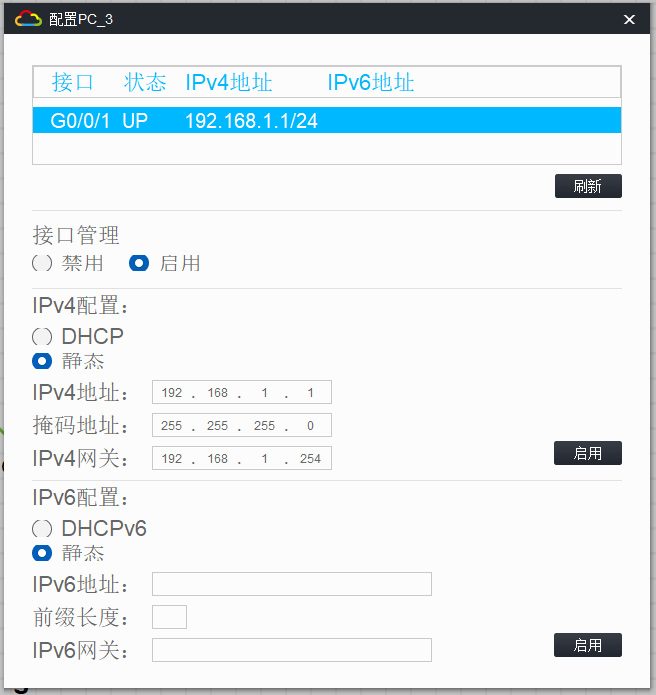

给pc配置IP地址：

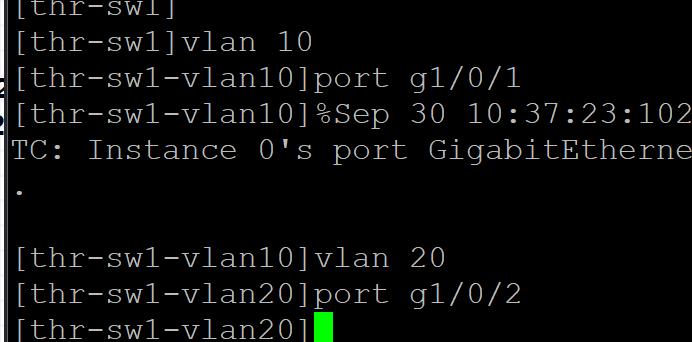

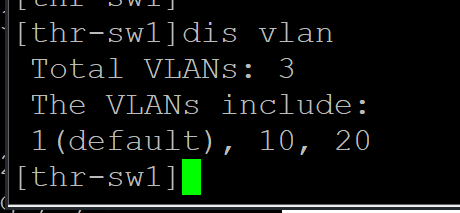

在SW1上创建vlan10 20 ，并把g1/0/1加入vlan10 把g1/0/2加入vlan20

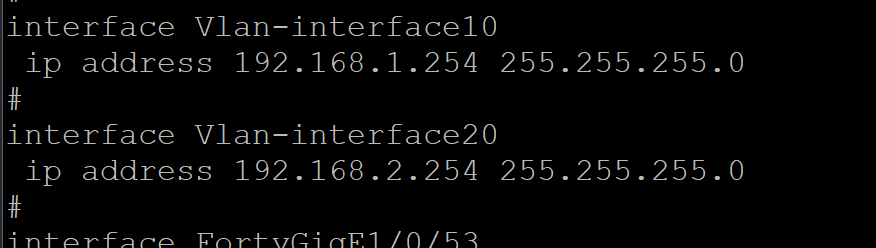

在交换机上配置vlanif接口，并配置地址

1. 实验测试

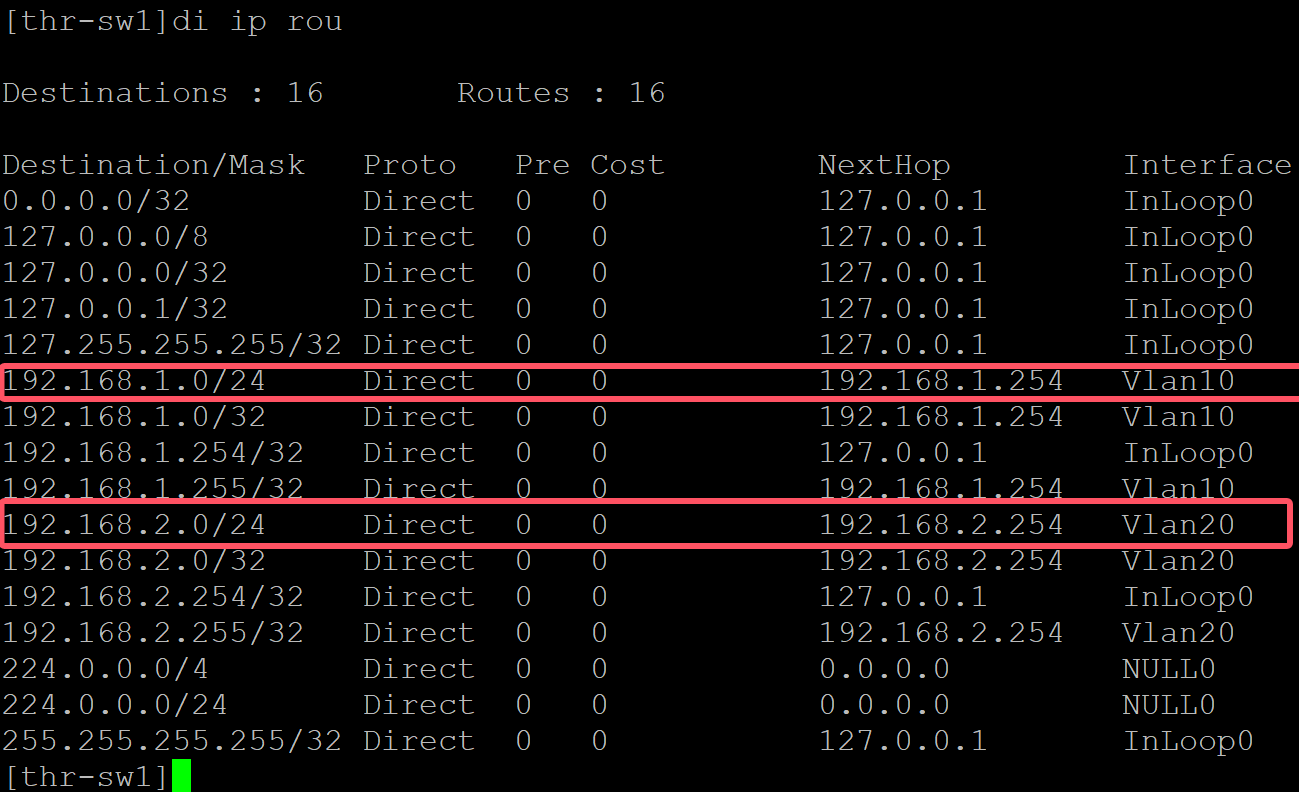

在交换机上查看路由信息

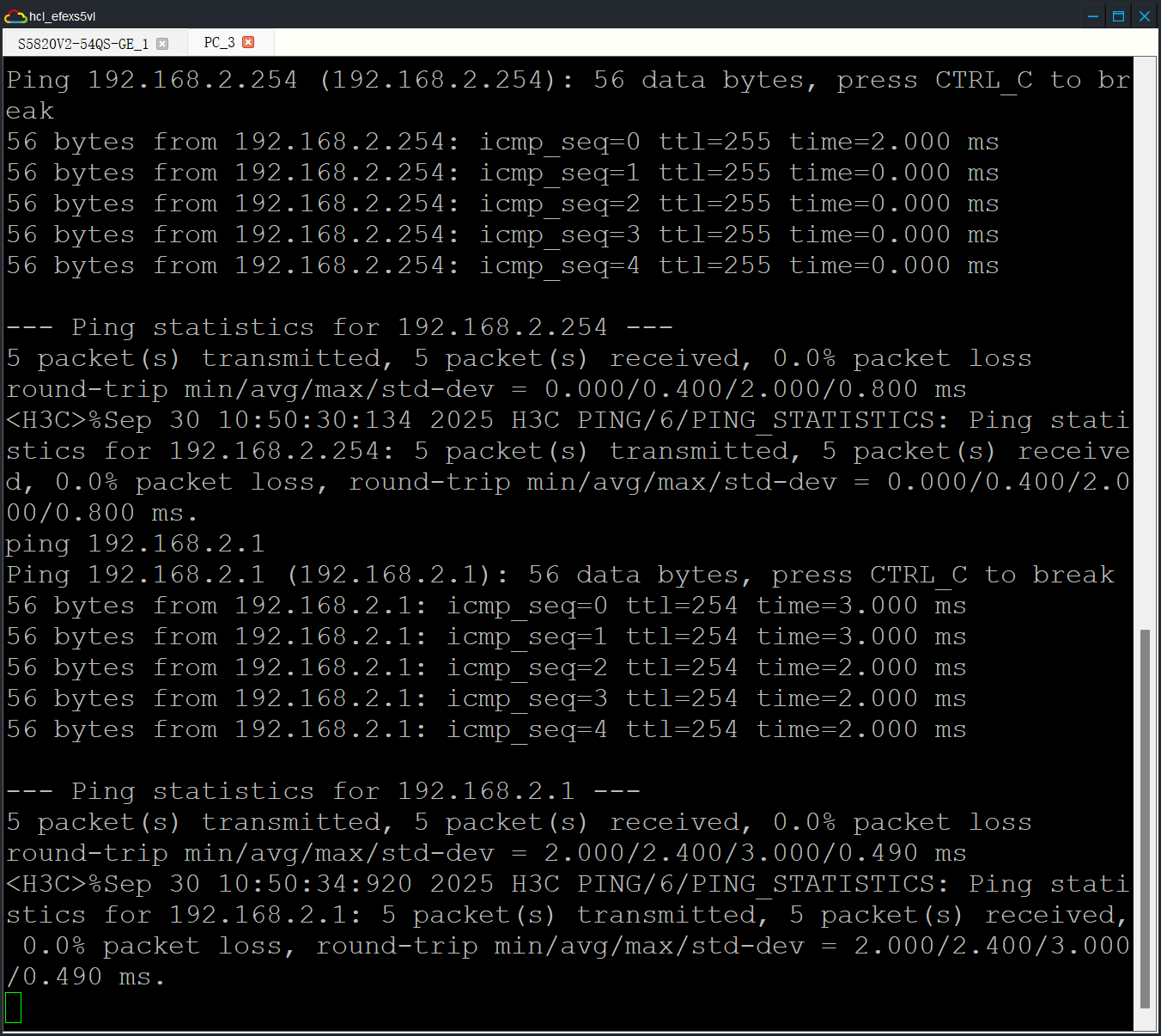

在PC3上ping pc4

1. 实验总结

三层交换以内置的三层路由转发引擎执行VLAN间路由功能
