linux0.11学习之启动主线要点(一)

news 2025/10/1 8:37:58

引言

操作系统对于每位信息从业人员的重要性是不言而喻的，其中linux0.11对每个学习电子信息的人更显得致关重要，本文主要对linux0.11操作系统的关键运行逻辑做要点梳理，并对难理解的代码做一定阐释，其他细节之处有所忽略请大家参考更多资料。

bootsect.s加载

开机启动，移动自身

因为bios一般是直接放在bios的Rom中，计算机硬件开机启动的第一件事情就会去加载0x07c00 处的bios内容，当加载完成bootsect的相关内容后，那么开机第一件事情要做什么呢？就是将自己移动到0x90000，刚加载的时候x86的cpu都默认采用16位模式且linux0.11默认的寻址范围是1M, 整个机器寻址范围为0x00000-0xfffff，完整的寻址地址 =段基地址<<4+偏移地址，其代码定义的地址如下：

SETUPLEN = 4				! nr of setup-sectors
BOOTSEG  = 0x07c0			! original address of boot-sector
INITSEG  = 0x9000			! we move boot here - out of the way
SETUPSEG = 0x9020			! setup starts here
SYSSEG   = 0x1000			! system loaded at 0x10000 (65536).

从上面可以出实际的地址和基地址，偏移地址之间的关系。此外，因为操作位数是16位且搬运256次，故而总共搬运512个字节，依照此种逻辑，bootsect将自己搬运到0x90000处的代码如下：


_start:mov	ax,#BOOTSEGmov	ds,axmov	ax,#INITSEGmov	es,axmov	cx,#256sub	si,sisub	di,direpmovw

图解也一并给出：
在这里插入图片描述

setup代码读取并载入

当上述代码执行完毕后，就开始要读取setup的相关的操作，其中的关键语句如下：

	jmpi	go,INITSEG
go:	mov	ax,cs  mov	ds,axmov	es,ax

go语句所在之处就是被搬运到0x90000处的代码，jmpi 到0x90000 处开始执行加载setup的相关逻辑。

load_setup:mov	dx,#0x0000		! drive 0, head 0mov	cx,#0x0002		! sector 2, track 0mov	bx,#0x0200		! address = 512, in INITSEGmov	ax,#0x0200+SETUPLEN	! service 2, nr of sectorsint	0x13			! read itjnc	ok_load_setup		! ok - continuemov	dx,#0x0000mov	ax,#0x0000		! reset the disketteint	0x13j	load_setup

上述代码开始加载磁盘中setup代码，从磁盘的第二个扇区加载。此处的SETUPLEN为4，故总共加载4个扇区数量，值得一提的是此处采用0x13中断加载磁盘上的setup代码，这也是非常科学的设计思路,同步读取磁盘耗时多，采用中断可大幅度提升系统运行效率，此外系统还采用0x10 显示中断来满足相关的字符串显示需求，下面为bootsect 整体运行完毕后的一个图解：
在这里插入图片描述

加载系统代码

setup代码加载完成后，陆续加载system代码到内存的0x10000处：需要连续加载240个扇区：

! ok, we've written the message, now
! we want to load the system (at 0x10000)mov	ax,#SYSSEGmov	es,ax		! segment of 0x010000call	read_itcall	kill_motor

read_it 函数中有比较详细的加载过程，此处不过多赘述，棋加载如下图所示意：
在这里插入图片描述
当加载system需要加载到0x10000的地址，此类做法是可避免bios 在16位时所建立的一些bios栈和中断向量表数据遭到覆盖而影系统接下来的运行。

setup代码执行

当bootsect万成自身移动，加载了系统的setup和system相关代码后，就开始跳转到setup代码执行，下面一句16位汇编指令是致关重要的。

	jmpi	0,SETUPSEG

通过上述指令可直接将cpu从bootsect执行跳转到setup执行，setup主要任务有三件：

1、第一件要务是需要读取各个硬件的参数，如内存大小，显卡参数，其他硬盘和光驱等设备参数。
2、移动system模块到0x00000处。
3、从16进位入到保护模式(从16位向32位转变)

参数获取

参数获取主要是通过bios中断来获取，如0x10 为视频中断，用于在启动时打印信息。而0x15 为查询扩展内存大小、获取移动磁盘参数或者其他功能，需要根据子中断号来决定，当AH=0x88时，为获取内存参数，当AH=0f时，为获取移动盘参数，0x10也是一样的道理，具体可参考相关文献及数据手册，此处不过多赘述。

搬运system

首先可以思考一下为什么要搬运system代码，当移动代码的过程中的要点是什么？个人理解有如下三类起因：

1、代码紧凑，回收内存空间，在那个硬件资源稀缺的时代，这是非常有价值的做法。
2、逻辑严密，让各类有关内核的重要数据都放在内存最低位，更有利于软硬深度结合。
3、为从实际模式到保护模式做充足的准备。
知晓搬运system代码至0x00000的重要性，那就开始整个搬运工程的重难点阐述，首先在搬运system代码的过程中重点要注意的是需要关闭cpu中断，因为此时此刻系统并不具备处理其他中断的能力，下面是搬运代码的部分片段。

! now we want to move to protected mode ...cli			! no interrupts allowed !! first we move the system to it's rightful placemov	ax,#0x0000cld			! 'direction'=0, movs moves forward
do_move:mov	es,ax		! destination segmentadd	ax,#0x1000cmp	ax,#0x9000jz	end_movemov	ds,ax		! source segmentsub	di,disub	si,simov 	cx,#0x8000repmovswjmp	do_move

上述代码的简易图解如下：
在这里插入图片描述

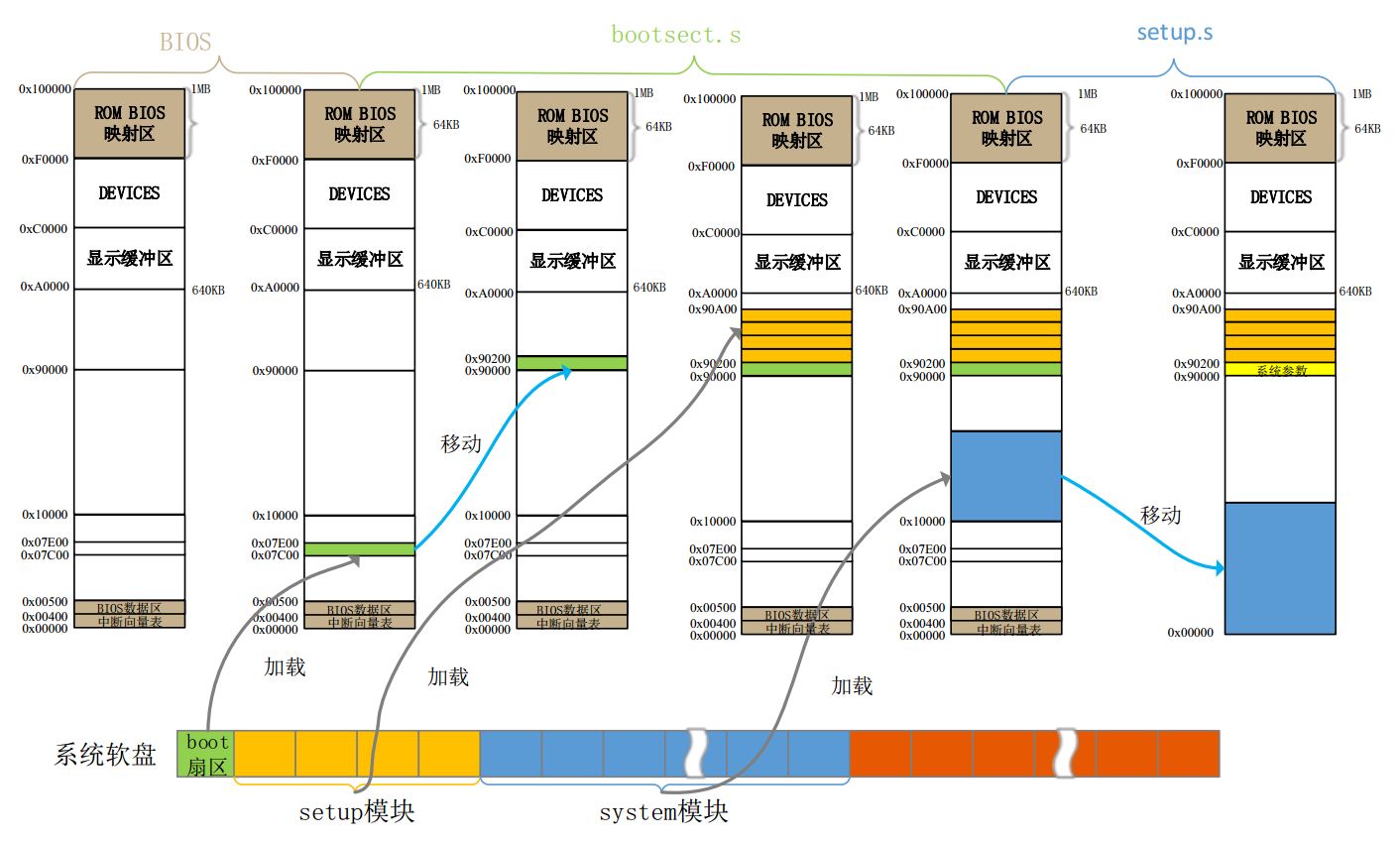

do_move函数都是比较重要且通俗易懂，此处就不做其他说明。经过上面的代码的执行，系统成功的将system.s移动到0x00000处，下面是整个引导过程中内存内容全局移动图解，图片是来自于猿友资料，此处引用一下，非常感谢。
在这里插入图片描述

从实模式向保护模式转变

8259中断控制芯片重新映射

当转变为保护模式时，由于0x00-0x1f的中断地址被intel 设置成不可屏蔽中断，故需要重新设置映射8259的中断向量地址，在实模式下0x00-0x1f号中断将被映射到0x20-0x3f中，保证相关中断能正常执行。

打开A20，跳转到system

打开A20地址线，系统的理论寻址范围从1M变成4G，虽然此时系统实际能操作的内存只有16M左右，但系统是完全具备4G的内存寻址能力。当转变过程执行完成后就开始使用系统临时构建的gdt，下面就开始从setup跳转到system所在的head.s去执行：

! Well, now's the time to actually move into protected mode. To make
! things as simple as possible, we do no register set-up or anything,
! we let the gnu-compiled 32-bit programs do that. We just jump to
! absolute address 0x00000, in 32-bit protected mode.mov	ax,#0x0001	! protected mode (PE) bitlmsw	ax		! This is it!jmpi	0,8		! jmp offset 0 of segment 8 (cs)

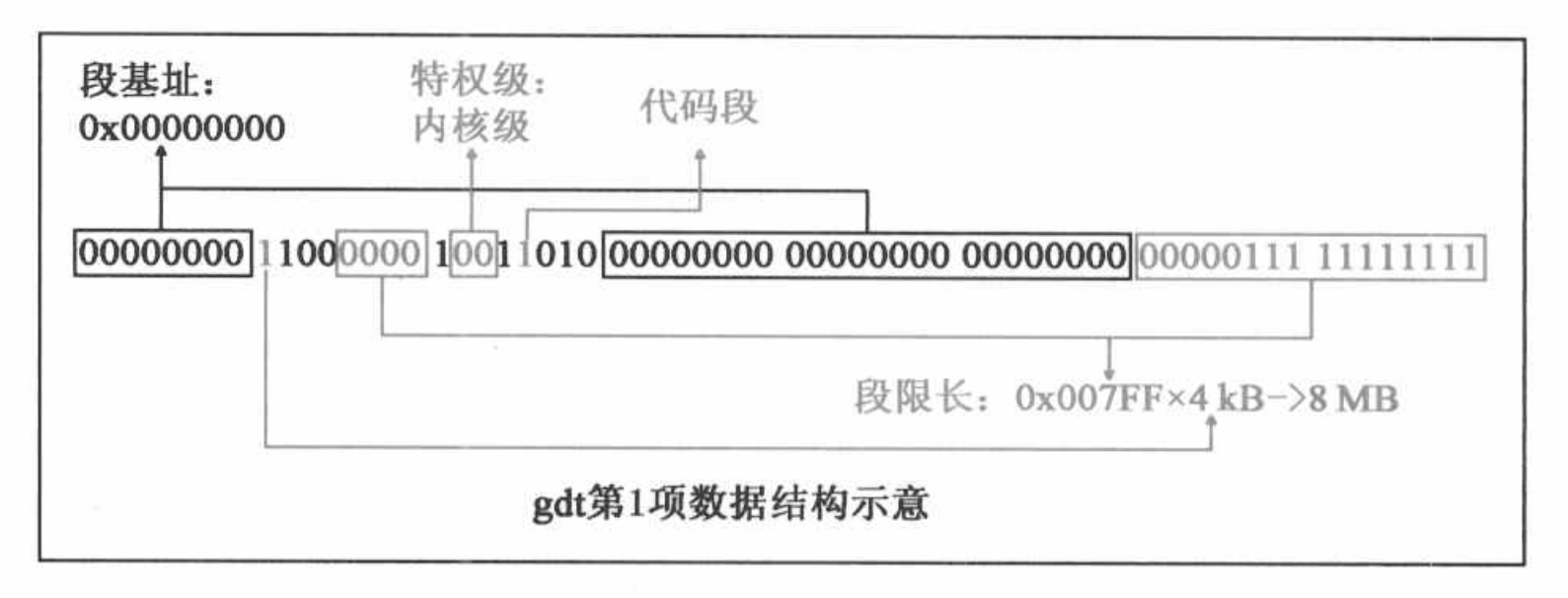

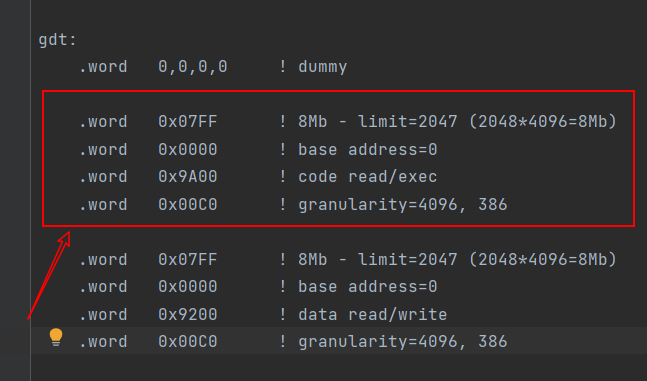

jmpi 0, 8 将直接转到gdt表中，将gdt表中的第一项内容按规定的位数载入到相关寄存器，此处从第0项开始，其数据项如下图所示：
在这里插入图片描述
因为是word 占两个字节，且每项数据占64bit（8byte）所以jmpi 0, 8 将跳转到上图所示的第一项，其每个位数显示的内容如下:

代码段地址为0x00000000，即system的地址，如此设置正好跳转到system的首行代码，上述是通过GDT表来实现跳转，GDT表的作用是通过GDT固定的64位数据来实现相关寄存器赋值。
这里面值得一提的是关于jmpi 指令中的8的理解：

理解一

8要把他理解成二进制1000，其中00表示特权级（00表示内核级，11表示用户级别），第三位表示是使用GDT还是LDT(0表示GDT，1表示LDT), 第四位（0表示采用GDT或者LDT表的第0项，1表示采用第一项），同理如果第五不为0，那么应当和第四项结合使用（10表示GDT或者LDT表的第2项），这个是可以依次类推的。（参考杨力祥老师书）

理解二

不用上述那么麻烦，因为GDT表的数据站8位，jmpi 0, 8 直接跳到第一项数据所在的位置，同理，jmpi 0, 16 则直接跳转到临时GDT表的第二项位置。（参考李老师的教程）
理解一可能更为详细一些，上图所属的GDT数据项位第1项数据，表示的是将所有寄存器的内容设置成宇system 代码段相关，这样就可以实现代码段访问了，下面开始介绍head.s 中的相关代码。

system模块执行

system代码是由head.s和部分system模块中的c和汇编代码共同混合编译而来。而head.s的相关代码被编译放在了0地址处，总共大小为：25k+184b，而上文说了，jmpi 指令将跳到system的0地址处执行，即从head.s的第一行代码执行，但是为什么head.s是第一段呢？这个是和makefile编译链接树有密切关系，有兴趣可以参考哈工大李老师的操作系统教程，此处不过多赘述。

初始化新建的I/GDT表

前面使用了gdt表，为什么需要从新建立并初始化GDT？目前重新建立GDT是为了让保护模式下的GDT实际运转有效，而在setup中手动代码建立的GDT表是临时需要的，其段限长为0x7ff4KB=8MB，其主要目的是为了过渡到system代码里面来，并且实现保护模式，新建立的GDT表的段限长度为0xfff4KB=16MB。下面是系统开始建立gdt，ldt的相关代码：

startup_32:movl $0x10,%eaxmov %ax,%dsmov %ax,%esmov %ax,%fsmov %ax,%gslss stack_start,%espcall setup_idtcall setup_gdt
...
setup_gdt:lgdt gdt_descrret
gdt_descr:.word 256*8-1		# so does gdt (not that that's any.long gdt		# magic number, but it works for me :^).align 8
...
gdt:	.quad 0x0000000000000000	/* NULL descriptor */.quad 0x00c09a0000000fff	/* 16Mb */.quad 0x00c0920000000fff	/* 16Mb */.quad 0x0000000000000000	/* TEMPORARY - don't use */.fill 252,8,0			/* space for LDT's and TSS's etc */

通过设置ds，es，fs，gs 为0x10，ds为数据段寄存器，目前数据段寄存器已经指向0x10，按照本人的理解其效果是类似于 jmpi 0, 16，然后根据GDT表跳转到GDT所指向的数据段所在的地址，而后开始初始化新的gdt表，总共256项目，前4项是固定数据，后252项暂时用64位的0来填充。
idt也是类似的操作模式，具体请参考相关书籍，此处不再深究。

打开A20并设置CR0

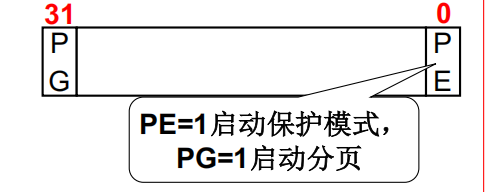

cr0是一个非常重要的寄存器，cr0又称为数学协助处理器，其结构和关键位如下所示。
在这里插入图片描述
通过以下代码可以快速设置cr0寄存器：

	xorl %eax,%eax
1:	incl %eax		# check that A20 really IS enabledmovl %eax,0x000000	# loop forever if it isn'tcmpl %eax,0x100000je 1b
/** NOTE! 486 should set bit 16, to check for write-protect in supervisor* mode. Then it would be unnecessary with the "verify_area()"-calls.* 486 users probably want to set the NE (#5) bit also, so as to use* int 16 for math errors.*/movl %cr0,%eax		# check math chipandl $0x80000011,%eax	# Save PG,PE,ET
/* "orl $0x10020,%eax" here for 486 might be good */orl $2,%eax		# set MPmovl %eax,%cr0call check_x87

如果没有开启保护模式，则CPU 的地址线是 20 位，最大寻址空间是 1MB (0xFFFFF)。当地址超过 1MB 时，会回绕到起始位置。例如：

访问 0x100000 会回绕到 0x000000。
访问 0x100001 会回绕到 0x000001。
可根据地址是否生效来判断到底有没有打开A20，如果打开了，就不会有上述的绕到起始位置，这样做的目的就是强制打开A20，当A20 设置完毕后就可以考虑设置PG,PE等状态来设置启动分页并和保护标志位。

设置分页并跳转到main

main相关参数压栈

下面是为开始跳转到main做最后的准备，这里比较有意思的是该段汇编代代码。

after_page_tables:pushl $0		# These are the parameters to main :-)pushl $0pushl $0pushl $L6		# return address for main, if it decides to.pushl $mainjmp setup_paging
L6:jmp L6			# main should never return here, but# just in case, we know what happens.

为什么说有意思呢，首先这段代码连续压了三次0，然后压了$L6,最后压了main的入口地址，这样设计必然是为了某个函数返回后自动跳到main的入口去，一般情况下main函数式不返回任何数，而如果当某些情况下返回，那就直接返回到L6了，而L6是一个无限循环，这样就保证系统可控，而压入栈的其他三个零则表示main的三个参数：

pushl $0	# envp (环境变量指针)
pushl $0	# argv (命令行参数数组指针)
pushl $0	# argc (参数计数)

分页设置

在上述代码手动设置完main函数的栈之后，系统开始执行分页初始化，其代码如下：

.align 2
setup_paging:movl $1024*5,%ecx		/* 5 pages - pg_dir+4 page tables */xorl %eax,%eaxxorl %edi,%edi			/* pg_dir is at 0x000 */cld;rep;stoslmovl $pg0+7,pg_dir		/* set present bit/user r/w */movl $pg1+7,pg_dir+4		/*  --------- " " --------- */movl $pg2+7,pg_dir+8		/*  --------- " " --------- */movl $pg3+7,pg_dir+12		/*  --------- " " --------- */movl $pg3+4092,%edimovl $0xfff007,%eax		/*  16Mb - 4096 + 7 (r/w user,p) */std
1:	stosl			/* fill pages backwards - more efficient :-) */subl $0x1000,%eaxjge 1bxorl %eax,%eax		/* pg_dir is at 0x0000 */movl %eax,%cr3		/* cr3 - page directory start */movl %cr0,%eaxorl $0x80000000,%eaxmovl %eax,%cr0		/* set paging (PG) bit */ret			/* this also flushes prefetch-queue */

页目录与页表项清零并设置属性

1、此处略说，首先初始化页表和页目录，页目录有1024项，其他的4张页表也有1024项，总共有10245项，赋值给ecx，这样就确定了清除页帧的大小，直接循环向前清零直到10245个项全部完成了；
2、后面就是设置每个页表的属性参数，7应该看成0111，其中:

Bit 0 § - Present: 1，表示页表存在于内存中。
Bit 1 (R/W) - Read/Write: 1，表示可读可写。
Bit 2 (U/S) - User/Supervisor: 1，表示用户模式可访问。
下面是页目录的简易图解:

当页表目录中将页表有关的的属性参数设置成功后，就开始设置页表项，总共初始化的页地址范围是0x01000~0x4000，需要全部清零，执行完成下面的代码后，整个页表项的结果就如下所示：

3、设置CR0的页保护位的同时将页目录的地址赋给页指向寄存器CR3,如此页的初始化工作就算基本完毕了。

跳转main

上文已经讲述了在after_page_tables执行时候首先压入了5个参数，其对应关系如下所示：

ESP     -->  _main 的地址
ESP+4   -->  L6 的地址
ESP+8   -->  0 (argc)
ESP+12  -->  0 (argv)
ESP+16  -->  0 (envp)

返栈跳转

当setup_paging代码段执行完成ret后，执行过程回到了压参序列之后，此时，ESP 正指向我们之前压入的 _main 的地址， _main 的地址被ret指令弹出，所以 CPU 跳转到了 _main 函数，同时，ESP 现在指向了下一个值，即我们之前压入的 L6 的地址。

参数获取

main 函数访问参数：当 main 函数的代码试图访问它的第一个参数 argc 时，编译器生成的代码会去访问 [ebp+8] 的位置。而那里正好是我们之前压入的 0（模拟的 argc），同理，访问 argv 会去 [ebp+12]，访问 envp 会去 [ebp+16]，这样我们手动压入栈的所有参数都被正确的应用了，至此操作系统就成功的跳转到init模块中的main函数了。
