用矩阵实现元素绕不定点旋转

news 2025/10/1 7:49:10

用css的transform属性实现元素绕指定点进行旋转。
坐标系原点默认在元素中间，transform的值会对坐标系产生影响。坐标系原点如果不改变transform-origin就是元素几何中心。

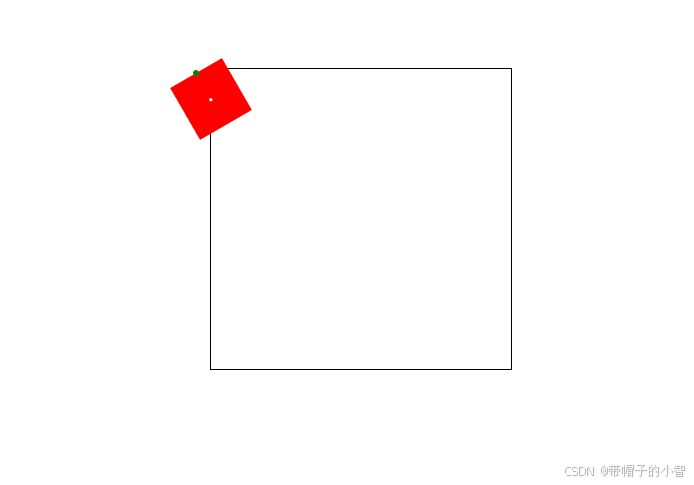

在这里插入图片描述
白色的点是坐标系原点。
绿色的点是指定旋转的点。
现在实现效果元素绕绿色点顺时针旋转六十度。
移动坐标系让坐标系原点在指定旋转点的位置，注意旋转中心没有变化还是在元素几何中心。

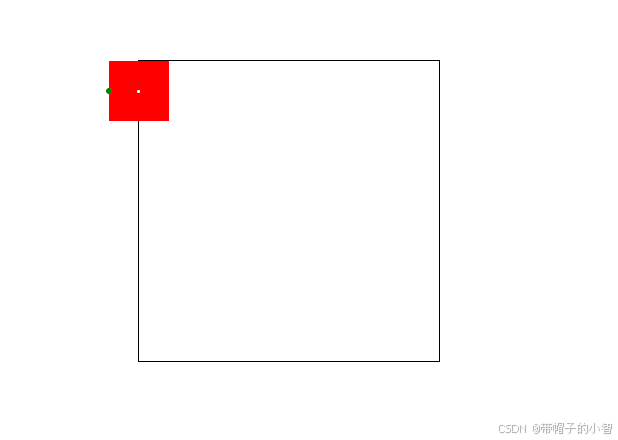

把坐标系原点挪到旋转点位置。
在这里插入图片描述
然后旋转元素，这里旋转的中心点还是在元素几何中心位置。

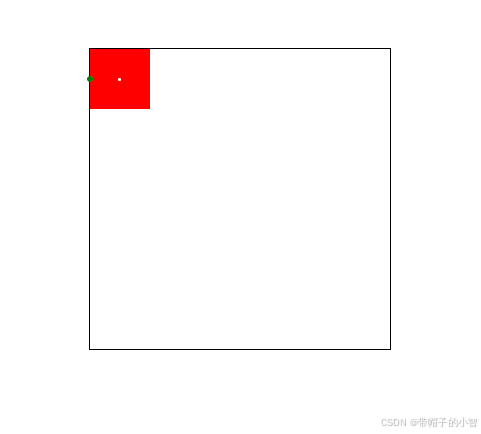

然后再偏移相同位置回去，注意偏移的移动方向是旋转后的坐标系。

在这里插入图片描述

用矩阵可以实现css transform函数的各种效果，都是基于矩阵去做的

本质是将点经过矩阵乘法得出新的点的坐标位置。

矩阵乘法公式

| a b c |   | x |   | ax + by + c |
| d e f | * | y | = | dx + ey + f |
| 0 0 1 |   | 1 |   |       1     |

在css坐标系原点其实是元素的几何中心，这是受transform-origin影响的。
在canvas和svg里，坐标系原点是左上角顶点。

import {fromObject, rotateDEG, translate, compose} from "transformation-matrix"export function rotate(matrix: Matrix, cx: number, cy: number, angle) {const m = fromObject({a: matrix[0],b: matrix[1],c: matrix[2],d: matrix[3],e: matrix[4],f: matrix[5],});// 合并多个矩阵变换的效果，先后顺序不一样导致的结果也不同const rotation = compose(translate(cx, cy), rotateDEG(angle), translate(-cx, -cy)); // 原来矩阵和旋转矩阵合并得到新矩阵const newMatrix = compose(m, rotation);return {matrix: [newMatrix.a, newMatrix.b, newMatrix.c, newMatrix.d, newMatrix.e, newMatrix.f] as Matrix};
}
