例题1

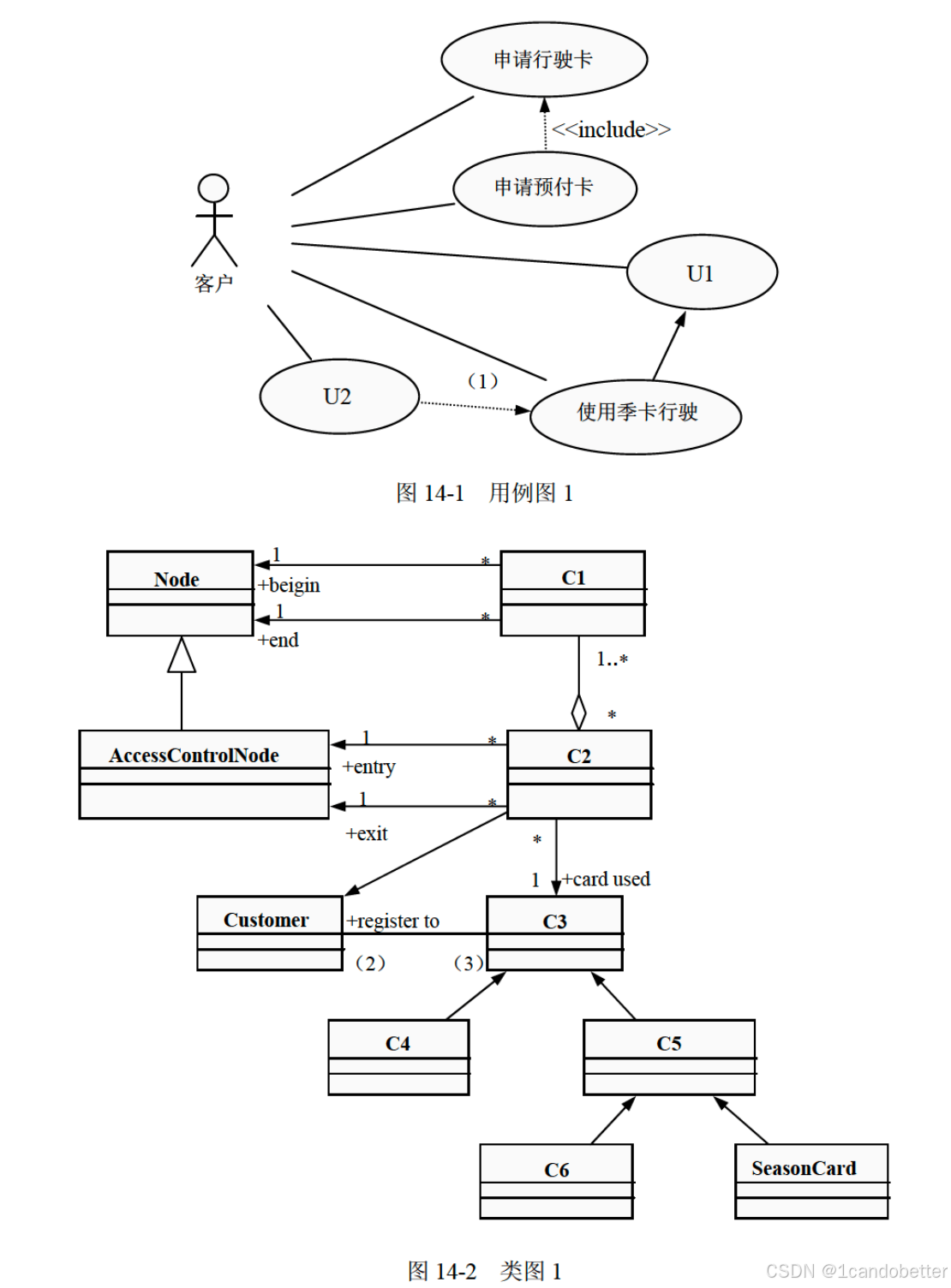

（1）根据说明中的描述，给出图14-1中U1 和 U2 所对应的用例，以及（1）所对应的关系。

参考答案

U1：使用常规卡行驶

U2：使用单次卡行驶

（1）<extend>

答案解析

包含关系 <<include>>

核心思想："必须执行"的公共行为

• 关系：基础用例 必须包含 被包含用例的功能

• 方向：从基础用例指向被包含用例

• 特点：每次执行基础用例时，被包含用例一定会被执行

• 类比：就像"煮饭" 必须包含 "淘米"

示例：

• "行驶" <<include>> "计算费用"

• 每次行驶都必须要计算费用

扩展关系 <<extend>>

核心思想："可能执行"的可选行为

• 关系：扩展用例 在特定条件下扩展 基础用例

• 方向：从扩展用例指向基础用例

• 特点：执行基础用例时，扩展用例可能执行，也可能不执行

• 类比： "煮饭" 在特定条件下可以被 "加调料" 扩展

示例：

• "检查行驶路线" <<extend>> "使用单次卡行驶"

• 只有使用单次卡时才需要检查路线

泛化关系（继承）

核心思想："是一种"的父子关系

• 关系：子用例 是一种 父用例的特殊形式

• 方向：从子用例指向父用例

• 特点：子用例继承父用例的所有行为，并可以添加自己的特殊行为

• 类比： "煮米饭" 和 "煮粥" 都是 "煮饭" 的特殊形式

示例：

• "使用季卡行驶" → 泛化自 → "使用常规卡行驶"

• 季卡行驶是常规卡行驶的一种特殊形式

（2）根据说明中的描述，给出图14-2中缺少的：C1～C6 所对应的类名（类名使用说明中给出的英文词汇），（2）～（3） 处所对应的多重度

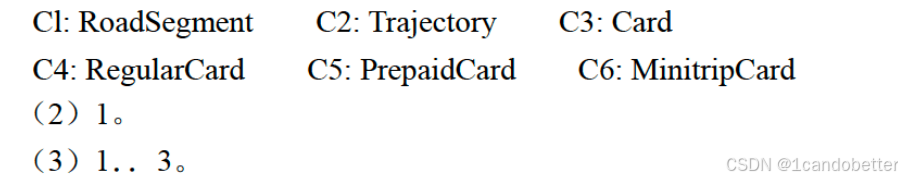

参考答案

答案解析

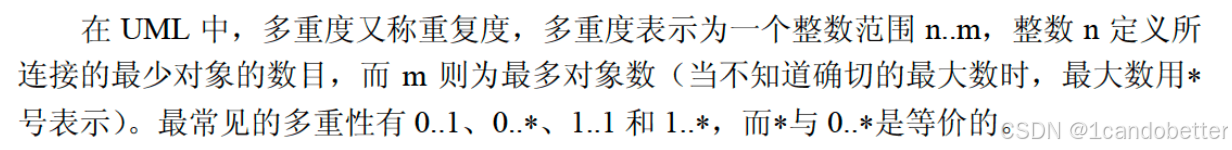

空 (2) 和 (3) 描述的是客户与卡之间的多重度，题目告诉我们系统有三种卡，因此一个客户最多可以持有这三种卡，因此空 (3) 应填 1..3。而一个卡只能被一个客户持有，因此客户端应该填1。

（3）根据说明中的描述，给出以下类对应的关键属性（属性名使用说明中给出的英文词汇）

• Road Segment（道路段）

• Trajectory（轨迹）

• Card（卡）

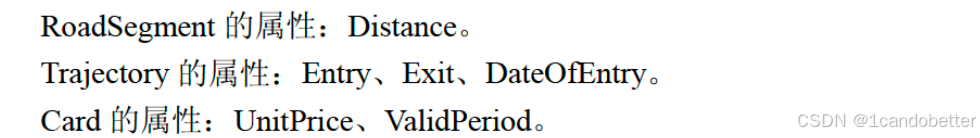

参考答案

答案解析

类的关键属性就是描述这个类核心特征的数据项。就像描述一个人需要姓名、年龄、身份证号一样。
