ADC (Analog-to-Digital Converter) 模数转换器详解
ADC (Analog-to-Digital Converter) 模数转换器详解
ADC,即模拟到数字转换器(Analog-to-Digital Converter),是一种至关重要的电子设备或集成电路模块。它充当了现实世界(模拟信号)与数字世界(数字信号)之间的桥梁。例如,S3C2440 这款经典的微处理器内部就集成了一个 ADC 外设,用于将外部的模拟电压信号转换为其内核可以处理的数字数据。
1. 模拟信号与数字信号的区别
为了理解 ADC 的作用,我们首先需要区分模拟信号和数字信号:
模拟信号 (Analog Signal)
- 连续性:在时间和幅值上都是连续变化的。例如,声音的波形、温度的变化、光照强度等。
- 取值范围:在一个区间内可以取任意值。
- 示例:一个麦克风输出的电压会随着声音的高低强弱而平滑地上升和下降。
数字信号 (Digital Signal)
- 离散性:在时间和幅值上都是离散的,只存在有限个确定的值。
- 表示方式:通常使用二进制(0 和 1)来表示。
- 示例:计算机中存储的文件、MP3 音乐、数字照片等,都是由一系列 0 和 1 组成的数字信号。
核心问题:微处理器(CPU)或微控制器(MCU)只能理解和处理 0 和 1 组成的数字信号,无法直接处理连续变化的模拟信号。因此,当需要处理来自传感器的模拟信号时,就必须使用 ADC 进行转换。
2. ADC 的工作原理
ADC 的核心任务是将一个连续的模拟电压信号转换为一个离散的数字值。这个过程主要包括以下四个步骤:采样、保持、量化和编码。
采样 (Sampling)
- 定义:在连续的时间流中,每隔一个固定的时间间隔(称为采样周期 T_s),对模拟信号进行一次测量,获取该瞬间的电压值。
- 采样频率 (Sampling Frequency, f_s):每秒内完成的采样次数,单位是赫兹(Hz)。采样频率越高,对原始信号的还原度就越好,但同时也会产生更多的数据,增加处理负担。
- 关键定理:根据奈奎斯特 - 香农采样定理,为了能从采样信号中无失真地恢复出原始信号,采样频率
f_s
必须至少是原始信号中最高频率分量f_max
的两倍,即f_s >= 2 * f_max
。
保持 (Holding)
- 定义:在两次采样之间,将上一次采样得到的电压值 “冻结” 或 “保持” 一段时间,以便 ADC 有充足的时间对这个稳定的电压值进行后续的量化处理。
- 实现:这通常由一个 “采样 - 保持电路”(Sample-and-Hold Circuit)来完成。
量化 (Quantization)
- 定义:这是 ADC 工作的核心步骤。将保持电路输出的、连续的模拟电压值,映射到一个离散的、有限的数字等级上。
- 基准电压 (Reference Voltage, V_ref):量化过程需要一个标准,这个标准就是基准电压。它是 ADC 能够测量的电压范围的上限(或满量程)。常见的基准电压有 3.3V、5V 等。ADC 测量的电压范围通常是从 0V 到 V_ref。
- 量化过程详解:
- ADC 的分辨率 (Resolution) 决定了量化的精细程度。分辨率通常用 “位 (bit)” 来表示,它决定了 ADC 可以将整个电压范围(0V to V_ref)划分成多少个等级。
- 一个
n
位的 ADC 可以表示2^n
个不同的等级。 - 量化间隔 (Quantum):每个等级代表的电压值。计算公式为:
plaintext
量化间隔 = V_ref / (2^n - 1)
(注:在很多实际计算中,为简化,常使用
V_ref / 2^n

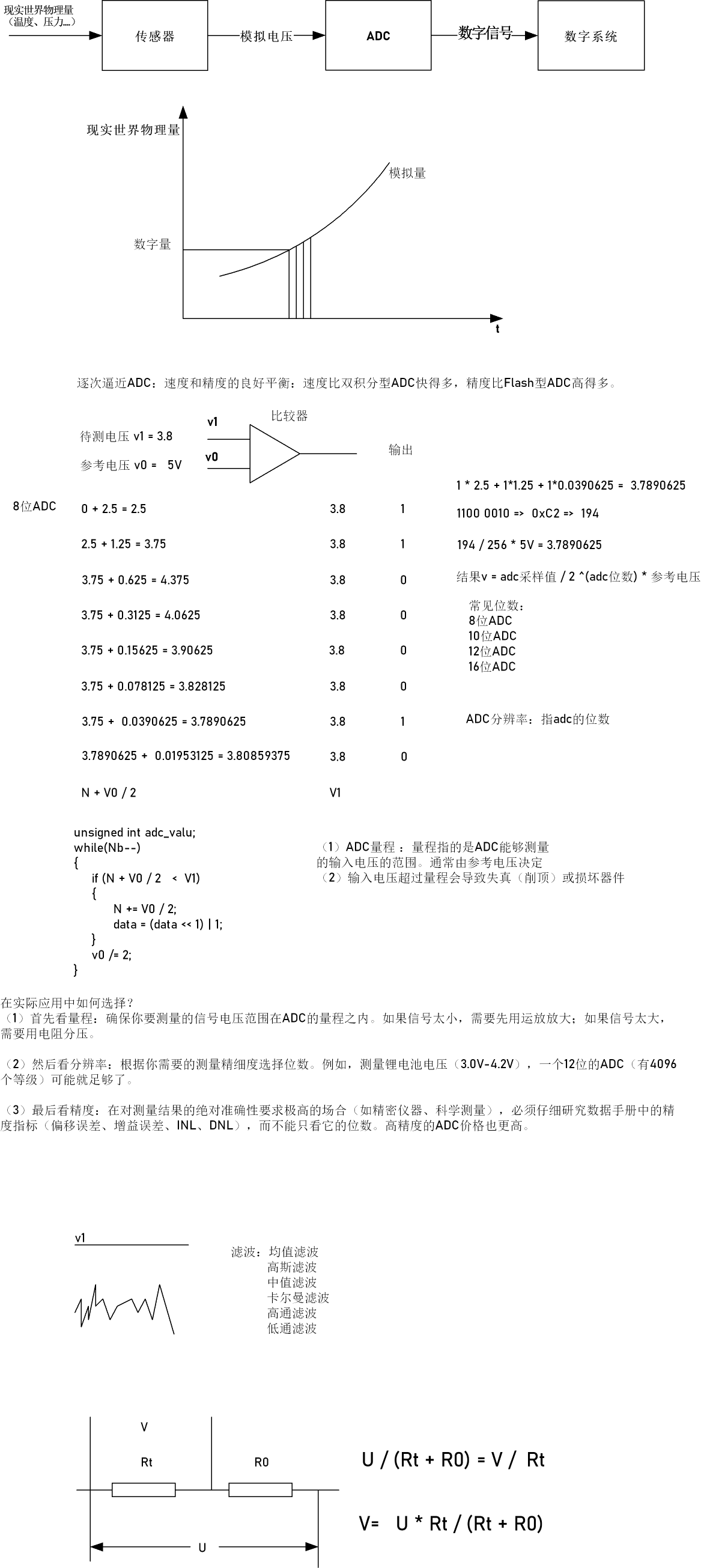

,两者在分辨率较高时差异极小)。- 比较过程:以常见的逐次逼近型 (Successive Approximation Register, SAR) ADC 为例,其量化过程类似 “猜数字” 游戏:
- 首先,将输入电压
V_adc
与基准电压的一半 (V_ref / 2
) 进行比较。 - 如果
V_adc
大于V_ref / 2
,则最高有效位(MSB)为1
。 - 如果
V_adc
小于V_ref / 2
,则最高有效位(MSB)为0
。 - 接着,根据上一步的结果,继续与
V_ref / 4
或3 * V_ref / 4
进行比较,以确定下一位。 - 这个过程重复
n
次(对于 n 位 ADC),每次确定一位,直到所有位都被确定。
- 首先,将输入电压
编码 (Encoding)
- 定义:将量化后得到的离散等级(一个整数)转换为相应的二进制数字代码。这个二进制代码就是 ADC 最终输出的数字信号。
3. 关键参数:分辨率 (Resolution)
分辨率是 ADC 最重要的参数之一,它直接影响转换的精度。
- 定义:指 ADC 能够分辨的最小模拟电压变化量,通常以二进制位数表示。
- 等级数量:一个
n
位 ADC 可以区分2^n
个不同的电压等级。 - 常见分辨率:
- 8 位:可以表示
2^8 = 256
个等级 (数值范围:0 ~ 255) - 10 位:可以表示
2^10 = 1024
个等级 (数值范围:0 ~ 1023) - 12 位:可以表示
2^12 = 4096
个等级 (数值范围:0 ~ 4095) - 16 位:可以表示
2^16 = 65536
个等级 (数值范围:0 ~ 65535)
- 8 位:可以表示
- 精度与分辨率的关系:分辨率越高,每个等级代表的电压值越小,ADC 能够识别的电压变化就越细微,转换结果就越精确。
4. 从数字值反推实际电压值
当我们从 ADC 读取到一个数字值 n
后,可以通过以下公式计算出它所代表的实际模拟电压 V_actual
:
公式:
plaintext
V_actual = (n / (2^n_bits - 1)) * V_ref
其中:
V_actual
是实际的模拟电压。n
是从 ADC 读取到的数字值。n_bits
是 ADC 的分辨率(位数)。V_ref
是 ADC 的基准电压。
举例说明:假设我们使用一个12 位的 ADC,其基准电压 V_ref
为 3.3V。
- 该 ADC 的等级总数为
2^12 = 4096
个,对应的数值范围是0
到4095
。 - 如果某次转换后,我们从 ADC 寄存器中读取到的数字值
n
为2048
。 - 代入公式计算实际电压:
plaintext
V_actual = (2048 / (4096 - 1)) * 3.3V ≈ (2048 / 4095) * 3.3V ≈ 0.500122 * 3.3V ≈ 1.6504V
2048
大约对应了基准电压3.3V
的一半,计算结果与其相符。在实际应用中,为了简化计算,常使用V_ref / 2^n_bits
的近似公式,对于高分辨率 ADC,误差可以忽略不计。
总结
ADC 是连接物理世界和数字系统的关键接口。它通过采样、保持、量化和编码四个步骤,将连续的模拟电压信号转换为离散的数字信号。其性能主要由分辨率(决定精度)和采样频率(决定对快速变化信号的响应能力)等参数决定。理解 ADC 的工作原理及其关键参数,对于正确使用和设计基于微控制器的嵌入式系统至关重要。
