简介
Mediapipe是google的一个开源项目，可以提供开源的、跨平台的常用机器学习(machine learning)方案。Mediapipe实际上是一个集成的机器学习视觉算法的工具库，包含了人脸检测、人脸关键点、手势识别、头像分割和姿态识别等各种模型。
Mediapipe具备的优点有：
1）支持各种平台和语言，包括IOS，Android，C++，Python，JAVAScript，Coral等；
2）速度快，各种模型基本上可以做到实时运行。
Mediapipe在实际应用中的例子：
1）人脸检测；
2）FaceMesh：从图像/视频中重建出人脸的3D Mesh，可以用于AR渲染；
3）人像分割：从图像/视频中把人分割出来，可用于视频会议如Zoom、钉钉；
4）手势识别和跟踪：可以识别标出手部21个关键点的3D坐标；
5）人体姿态识别：可以识别标出人体33个关键点的3D坐标。
- 官网地址：https://mediapipe.dev/
- Github开源项目地址：https://github.com/google/mediapipe
一、Mediapipe Python的安装和应用
- 安装python 3.7以上版本，下载地址：https://www.python.org/getit
- 安装Mediapipe
1)安装OpenCV,终端执行pip install opencv-contrib-python
2)安装Mediapipe，终端执行pip install mediapipe，或者使用国内镜像 pip install mediapipe -i https://pypi.tuna.tsinghua.edu.cn/simple/br
具体详细应用可以详细查看官网介绍
Mediapipe
二、手部检测
这段代码实现了一个实时的手部关键点检测系统。它通过电脑的摄像头捕获视频流，然后使用 Google 的 MediaPipe 库来识别画面中的人手，并实时地在视频上绘制出 21 个手部关键点及其连接关系。
1. 导入必要的库
import cv2
import mediapipe as mpcv2: 这是 OpenCV 库，一个强大的计算机视觉库。在这里，它的主要作用是：- 从摄像头捕获视频帧 (
cv2.VideoCapture)。 - 在视频帧上绘制文字和关键点 (
cv2.putText,cv2.imshow)。 - 处理图像颜色空间 (
cv2.cvtColor)。 - 显示视频窗口并等待用户按键 (
cv2.imshow,cv2.waitKey)。
- 从摄像头捕获视频帧 (
mediapipe: 这是 Google 开发的一个开源机器学习库，特别擅长处理实时感知任务，如手部、面部、姿势识别等。
2. 初始化 MediaPipe 组件
mp_drawing = mp.solutions.drawing_utils
mp_hands = mp.solutions.handsmp.solutions.drawing_utils: 这是 MediaPipe 提供的一个绘图工具包。它包含了方便的函数，可以直接在图像上绘制出检测到的关键点（landmarks）和它们之间的连接（connections）。mp.solutions.hands: 这是 MediaPipe 的手部检测解决方案。它封装了预训练好的模型，可以直接用于检测图像或视频中的人手
3. 配置并创建手部检测模型实例
hands = mp_hands.Hands(static_image_mode=False,max_num_hands=2,min_detection_confidence=0.75,min_tracking_confidence=0.75)
'''
mp.solutions.drawing_utils是一个绘图模块，将识别到的手部关键点信息绘制道cv2图像中，mp.solutions.drawing_style定义了绘制的风格。
mp.solutions.hands是mediapipe中的手部识别模块，可以通过它调用手部识别的api，然后通过调用mp_hands.Hands初始化手部识别类。
mp_hands.Hands中的参数：
1)static_image_mode=True适用于静态图片的手势识别，Flase适用于视频等动态识别，比较明显的区别是，若识别的手的数量超过了最大值，
True时识别的手会在多个手之间不停闪烁，而False时，超出的手不会识别，系统会自动跟踪之前已经识别过的手。默认值为False;
2)max_num_hands用于指定识别手的最大数量。默认值为2;
3)min_detection_confidence 表示最小检测信度，取值为[0.0,1.0]这个值约小越容易识别出手，用时越短，但是识别的准确度就越差。越大识别的越精准，
但是响应的时间也会增加。默认值为0.5;
4)min_tracking_confience 表示最小的追踪可信度，越大手部追踪的越准确，相应的响应时间也就越长。默认值为0.5。
'''这是代码中非常关键的一步，我们创建了一个 Hands 类的实例。这个实例就是我们的手部检测器。它接受几个重要的参数来配置其行为：
static_image_mode=False:False(动态模式): 适用于视频流。系统会首先尝试检测手，如果成功，就会切换到更快速的 “追踪” 模式。这大大提高了处理视频时的帧率。如果追踪失败，它会自动重新开始检测。True(静态模式): 适用于单张图片。系统会对每一帧都进行完整的检测，而不会追踪。这在视频中会非常慢，但对于分析静态图片更准确。
max_num_hands=2: 指定最多可以同时检测的手的数量。这里设置为 2，意味着可以同时识别两只手。min_detection_confidence=0.75: 最小检测置信度。只有当模型对检测结果的置信度（概率）高于这个值（这里是 75%）时，才会认为成功检测到了一只手。这个值越高，误检越少，但可能会漏掉一些手势。min_tracking_confidence=0.75: 最小追踪置信度。在追踪模式下，只有当模型对追踪结果的置信度高于这个值时，才会继续追踪。如果低于这个值，系统会认为追踪丢失，并重新启动检测。
4. 启动摄像头并进入主循环
cap = cv2.VideoCapture(0)
while True:flag = 0ret, frame = cap.read()h,w=frame.shape[:2]frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)# 因为摄像头是镜像的，所以将摄像头水平翻转# 不是镜像的可以不翻转frame = cv2.flip(frame, 1)results = hands.process(frame)frame = cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)5. 绘制检测结果
if results.multi_hand_landmarks:for hand_landmarks in results.multi_hand_landmarks:# print('hand_landmarks:', hand_landmarks)# 计算关键点的距离，用于判断手指是否伸直for i in range(len(hand_landmarks.landmark)):x = hand_landmarks.landmark[i].xy = hand_landmarks.landmark[i].yz = hand_landmarks.landmark[i].z# print(x,y,z)cv2.putText(frame, str(i), (int(x*w),int(y*h)), cv2.FONT_HERSHEY_SIMPLEX, 1, (0, 255, 0),2)# 关键点可视化mp_drawing.draw_landmarks(frame,hand_landmarks,mp_hands.HAND_CONNECTIONS)cv2.imshow('MediaPipe Hands', frame)if cv2.waitKey(1) & 0xFF == 27:break
cap.release()
cv2.destroyAllWindows()

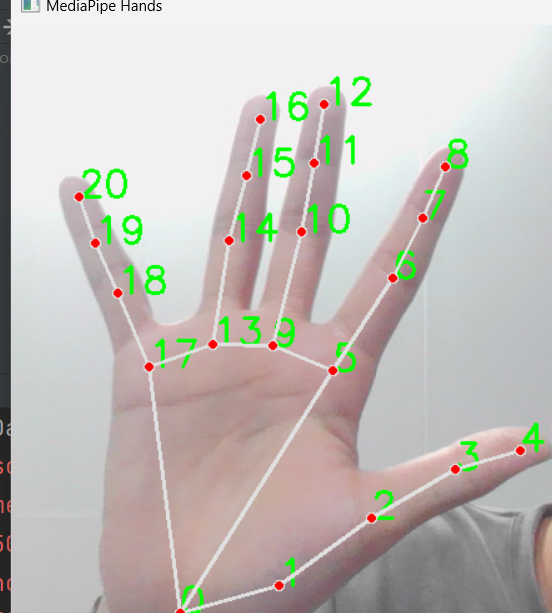

最后我们实现了一个这样的功能
三、手势识别

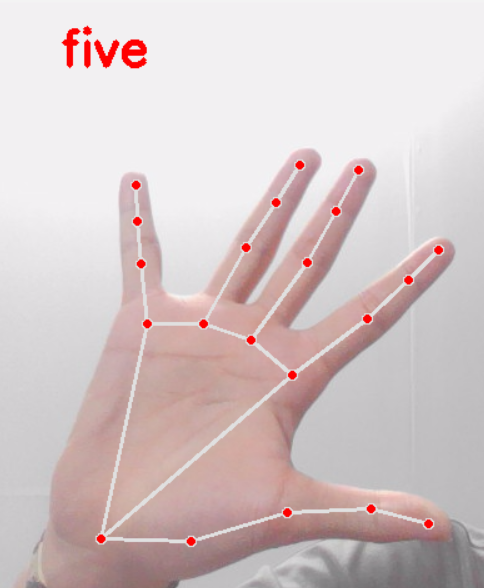

这段代码实现了一个实时的手势识别系统，能够通过摄像头识别出0 到 10的数字手势（即伸出几个手指，就识别为相应的数字）。它通过分析手部关键点之间的距离来判断每个手指是否伸直，然后根据伸直手指的数量来确定手势。
import cv2
import mediapipe as mp
gesture = ["none", "one", "two", "three", "four", "five", "six", "seven", "eight", "nine", "ten"]
flag = 0mp_drawing = mp.solutions.drawing_utils
mp_hands = mp.solutions.handshands = mp_hands.Hands(static_image_mode=False,max_num_hands=2,min_detection_confidence=0.75,min_tracking_confidence=0.75)cap = cv2.VideoCapture(0)
while True:flag = 0ret, frame = cap.read()frame = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)# 因为摄像头是镜像的，所以将摄像头水平翻转# 不是镜像的可以不翻转frame = cv2.flip(frame, 1)results = hands.process(frame)frame = cv2.cvtColor(frame, cv2.COLOR_RGB2BGR)# if results.multi_handedness:# for hand_label in results.multi_handedness:# print(hand_label)if results.multi_hand_landmarks:for hand_landmarks in results.multi_hand_landmarks:# print('hand_landmarks:', hand_landmarks)# 计算关键点的距离，用于判断手指是否伸直p0_x = hand_landmarks.landmark[0].xp0_y = hand_landmarks.landmark[0].yp5_x = hand_landmarks.landmark[5].xp5_y = hand_landmarks.landmark[5].ydistance_0_5 = pow(p0_x - p5_x, 2) + pow(p0_y - p5_y, 2)base = distance_0_5 / 0.6p4_x = hand_landmarks.landmark[4].xp4_y = hand_landmarks.landmark[4].ydistance_5_4 = pow(p5_x - p4_x, 2) + pow(p5_y - p4_y, 2)p8_x = hand_landmarks.landmark[8].xp8_y = hand_landmarks.landmark[8].ydistance_0_8 = pow(p0_x - p8_x, 2) + pow(p0_y - p8_y, 2)p12_x = hand_landmarks.landmark[12].xp12_y = hand_landmarks.landmark[12].ydistance_0_12 = pow(p0_x - p12_x, 2) + pow(p0_y - p12_y, 2)p16_x = hand_landmarks.landmark[16].xp16_y = hand_landmarks.landmark[16].ydistance_0_16 = pow(p0_x - p16_x, 2) + pow(p0_y - p16_y, 2)p20_x = hand_landmarks.landmark[20].xp20_y = hand_landmarks.landmark[20].ydistance_0_20 = pow(p0_x - p20_x, 2) + pow(p0_y - p20_y, 2)if distance_0_8 > base:flag += 1if distance_0_12 > base:flag += 1if distance_0_16 > base:flag += 1if distance_0_20 > base:flag += 1if distance_5_4 > base * 0.3:flag += 1if flag >= 10:flag = 10# 关键点可视化mp_drawing.draw_landmarks(frame,hand_landmarks,mp_hands.HAND_CONNECTIONS)cv2.putText(frame, gesture[flag], (50, 50), 0, 1.3, (0, 0, 255), 3)cv2.imshow('MediaPipe Hands', frame)if cv2.waitKey(1) & 0xFF == 27:break
cap.release()
cv2.destroyAllWindows()
1. 手势识别核心逻辑
这是本代码最核心、最复杂的部分。
if results.multi_hand_landmarks:for hand_landmarks in results.multi_hand_landmarks:# ... 距离计算 ...# ... 手指判断 ...if results.multi_hand_landmarks:: 判断是否检测到了手。for hand_landmarks in results.multi_hand_landmarks:: 遍历每一只检测到的手。如果是双手，这个循环会执行两次。
a. 计算基准距离 (Base Distance)
p0_x = hand_landmarks.landmark[0].xp0_y = hand_landmarks.landmark[0].yp5_x = hand_landmarks.landmark[5].xp5_y = hand_landmarks.landmark[5].ydistance_0_5 = pow(p0_x - p5_x, 2) + pow(p0_y - p5_y, 2)base = distance_0_5 / 0.6p0是手腕根部的关键点，p5是拇指根部的关键点。distance_0_5: 计算p0和p5之间的平方距离（注意：这里用的是pow计算平方和，没有开根号，因为比较大小时，平方距离和实际距离效果一样，但计算更快）。base = distance_0_5 / 0.6: 这是一个非常巧妙的归一化技巧。distance_0_5的值会随着手离摄像头的远近而变化（手近则大，手远则小）。- 通过将这个距离除以一个常数（0.6），我们得到一个与手的大小相关的基准值
base。 - 后续所有的距离判断都将基于这个
base值，这样就可以消除手的远近对判断结果的影响，使得在不同距离下的手势识别都能保持准确。
b. 计算各手指尖到手腕的距离
p4_x = hand_landmarks.landmark[4].xp4_y = hand_landmarks.landmark[4].ydistance_5_4 = pow(p5_x - p4_x, 2) + pow(p5_y - p4_y, 2)p8_x = hand_landmarks.landmark[8].xp8_y = hand_landmarks.landmark[8].ydistance_0_8 = pow(p0_x - p8_x, 2) + pow(p0_y - p8_y, 2)# ... 同样的方式计算 distance_0_12 (中指), distance_0_16 (无名指), distance_0_20 (小指)p4: 拇指指尖p8: 食指指尖p12: 中指指尖p16: 无名指指尖p20: 小指指尖distance_5_4: 计算拇指指尖p4到拇指根部p5的平方距离。distance_0_8,distance_0_12,distance_0_16,distance_0_20: 计算各个手指尖到手腕p0的平方距离。
c. 判断手指是否伸直并计数
if distance_0_8 > base:flag += 1if distance_0_12 > base:flag += 1if distance_0_16 > base:flag += 1if distance_0_20 > base:flag += 1if distance_5_4 > base * 0.3:flag += 1- 逻辑：如果一个手指是伸直的，那么指尖离手腕（或指根）的距离就会比较远。
if distance_0_8 > base:: 如果食指指尖p8到手腕p0的距离大于基准值base，就认为食指是伸直的，flag计数器加 1。- 这个判断逻辑同样适用于中指、无名指和小指。
- 拇指的判断略有不同：
if distance_5_4 > base * 0.3:- 拇指的运动方式和其他四指不同，它是向外侧张开，而不是向上伸直。
- 所以这里比较的是拇指指尖
p4和拇指根部p5的距离。 - 阈值也更小 (
base * 0.3)，因为拇指张开的幅度通常没有其他手指伸得那么远。
d. 处理双手情况
if flag >= 10:flag = 10- 这个判断是为了处理双手的情况。
- 当两只手都被检测到时，
for循环会执行两次。 - 第一次处理左手，
flag累加了左手伸直的手指数量（比如 5）。 - 第二次处理右手，
flag在之前的基础上继续累加（5 + 5 = 10）。 if flag >= 10: flag = 10确保了当两只手都伸出所有手指时（总共 10 个手指），flag的值被限制在 10，以对应gesture列表中的 "ten"。
