1-wireshark网络安全分析——VLAN基础细节详解

1. VLAN标签
一般不同VLAN之间是无法通信的，如果想要通信需要借助三层设备实现，当然，VLAN标签技术也能实现不同VLAN之间的通信。

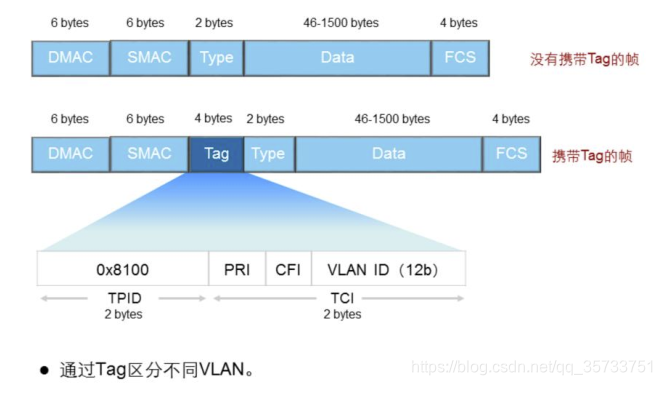

VLAN标签技术通过对数据流量进行打标签来区分不同VLAN的流量，IEEE 802.1Q协议规定以太网数据帧中加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。通过Tag字段中的标识来区分不同VLAN的流量，也就是说，在一个VLAN的交换网络中以太网数据帧的形式一般会有以下两种形式：

有标记帧（Tagged Frame）
无标记帧（Untagged Frame）


在常见的计算机设备，网络设备中：

PC主机、服务器、Hub、傻瓜交换机只能收发Untagged帧
交换机、路由器、 AC既能收发Tagged帧也能收发Untagged帧
语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧


2. 链路类型

VLAN网络的链路分别为接入链路和干道链路：

接入链路（Access Link）：通常是连接用户主机
