Apache Flink：流处理革命的领导者与新一代大数据计算引擎

news 2025/9/30 7:53:37

摘要

Apache Flink是一个开源的流处理框架，以其高吞吐、低延迟、精确一次处理的特性成为实时计算领域的领导者。本文将从Flink的核心架构、编程模型、容错机制到实际应用场景，全面解析这一新一代大数据计算引擎的技术原理与实践应用，为读者提供从入门到精通的完整指南。

1 流计算演进与Flink的诞生

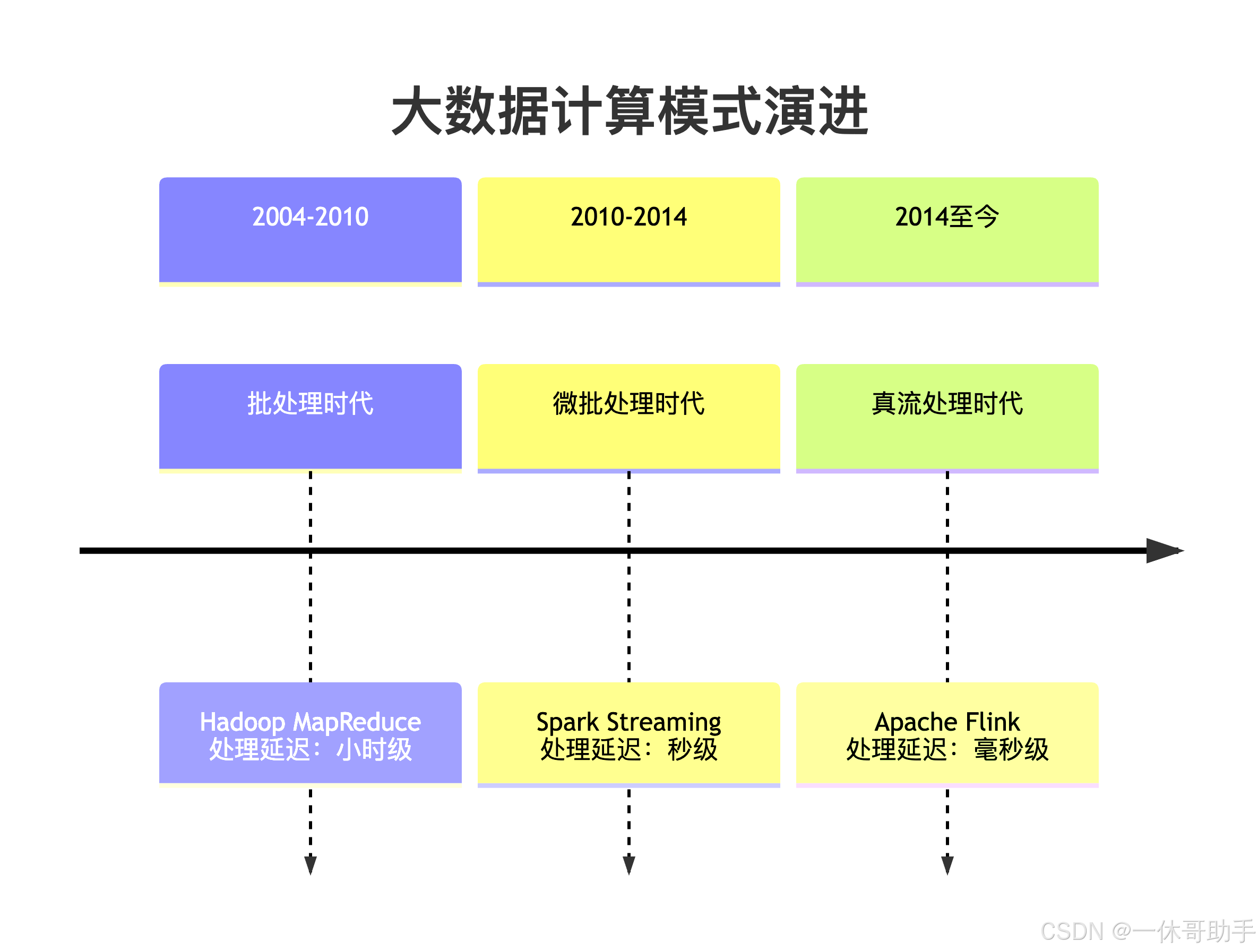

1.1 大数据计算模式的演进

大数据处理技术经历了从批处理到流处理的重大转变。传统的批处理系统如Hadoop MapReduce虽然能够处理海量数据，但存在固有的延迟问题，无法满足实时性要求高的业务场景。

在这里插入图片描述

1.2 Flink的发展历程

Apache Flink起源于柏林理工大学的研究项目Stratosphere，2014年成为Apache孵化器项目，2015年晋升为顶级项目。Flink的命名源于德语单词"敏捷"，体现了其设计理念——快速、灵活地处理数据流。

Fink的核心里程碑：

2014年：进入Apache孵化器
2015年：成为Apache顶级项目，发布1.0版本
2016年：引入Table API和SQL支持
2018年：实现流批一体处理
2020年：推出PyFlink，支持Python API
2022年：Flink 1.16发布，增强云原生支持

1.3 为什么选择Flink？

与其他流处理框架相比，Flink具有显著优势：

真正的流处理：非微批处理架构，实现毫秒级延迟
事件时间处理：支持基于事件时间的窗口计算，处理乱序事件
精确一次语义：保证数据处理的精确一致性
状态管理：内置强大的状态管理机制
流批一体：统一的编程模型处理流数据和批数据

2 Flink核心架构解析

2.1 整体架构设计

Flink采用经典的主从架构，包含多个协同工作的组件：

2.1.1 作业管理器（JobManager）

作业管理器是Flink集群的"大脑"，负责：

接收用户提交的作业
将作业图转换为执行图
调度任务到任务管理器
协调检查点和恢复操作

2.1.2 任务管理器（TaskManager）

任务管理器是工作节点，负责：

执行具体的计算任务
管理任务槽资源
维护本地状态存储
与作业管理器通信报告状态

2.1.3 客户端（Client）

客户端不是运行时组件，主要负责：

准备和提交作业到作业管理器
维护作业的依赖关系

2.2 任务执行模型

Fink的任务执行采用数据流图模型，将计算逻辑表示为有向无环图（DAG）：

执行图层次结构：

StreamGraph：根据API调用生成的最初图结构
JobGraph：优化后的图，包含算子链
ExecutionGraph：并行化后的执行计划
物理执行图：实际在集群上执行的任务图

2.3 内存管理优化

Flink实现了自主的内存管理机制，避免JVM垃圾回收带来的性能波动：

// Flink内存配置示例
MemorySize taskHeapSize = MemorySize.ofMebiBytes(1024);  // 任务堆内存
MemorySize managedMemorySize = MemorySize.ofMebiBytes(512);  // 托管内存
MemorySize networkBufferSize = MemorySize.ofMebiBytes(128);  // 网络缓冲区// 序列化机制优化
TypeInformation<String> typeInfo = BasicTypeInfo.STRING_TYPE_INFO;
Serializer<String> serializer = typeInfo.createSerializer(executionConfig);

3 Flink编程模型与API体系

3.1 多层API架构

Flink提供了多层次API，满足不同复杂度的开发需求：

3.2 DataStream API详解

DataStream API是Flink最核心的编程接口，用于处理无界数据流：

// 完整的Flink流处理示例
public class RealTimeProcessingJob {public static void main(String[] args) throws Exception {// 创建执行环境StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();// 设置检查点间隔（开启精确一次语义）env.enableCheckpointing(5000); // 5秒一次// 定义数据源（从Kafka读取）DataStream<String> stream = env.addSource(new FlinkKafkaConsumer<>("input-topic", new SimpleStringSchema(), properties)).name("kafka-source");// 数据转换处理DataStream<Tuple2<String, Integer>> processed = stream.flatMap(new Tokenizer())  // 分词.keyBy(value -> value.f0)  // 按单词分组.window(TumblingProcessingTimeWindows.of(Time.seconds(10)))  // 10秒滚动窗口.sum(1)  // 求和.name("word-count");// 输出到外部系统processed.addSink(new FlinkKafkaProducer<>("output-topic",new SimpleStringSchema(),properties)).name("kafka-sink");// 执行作业env.execute("Real-time Word Count");}// 分词器实现public static class Tokenizer extends RichFlatMapFunction<String, Tuple2<String, Integer>> {@Overridepublic void flatMap(String value, Collector<Tuple2<String, Integer>> out) {String[] words = value.toLowerCase().split("\\W+");for (String word : words) {if (!word.isEmpty()) {out.collect(new Tuple2<>(word, 1));}}}}
}

3.3 Table API & SQL

Flink Table API提供了关系型编程模型，大大简化了流处理任务的开发：

// Table API 示例
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);// 创建数据源表
tableEnv.executeSql("CREATE TABLE user_actions (" +"  user_id STRING, " +"  action_type STRING, " +"  action_time TIMESTAMP(3), " +"  WATERMARK FOR action_time AS action_time - INTERVAL '5' SECOND" +") WITH (" +"  'connector' = 'kafka'," +"  'topic' = 'user-actions'," +"  'properties.bootstrap.servers' = 'localhost:9092'," +"  'format' = 'json'" +")"
);// 执行SQL查询
Table result = tableEnv.sqlQuery("SELECT " +"  user_id, " +"  COUNT(*) as action_count, " +"  TUMBLE_END(action_time, INTERVAL '1' HOUR) as window_end " +"FROM user_actions " +"GROUP BY user_id, TUMBLE(action_time, INTERVAL '1' HOUR)"
);// 转换为DataStream输出
DataStream<Result> resultStream = tableEnv.toDataStream(result, Result.class);
resultStream.print();

4 Flink核心特性深度解析

4.1 时间语义与窗口机制

Flink提供了丰富的时间概念和窗口类型，满足复杂业务需求：

4.1.1 时间语义

事件时间是Flink的核心优势，通过水印机制处理乱序事件：

// 水印生成示例
DataStream<Event> withTimestampsAndWatermarks = stream.assignTimestampsAndWatermarks(WatermarkStrategy.<Event>forBoundedOutOfOrderness(Duration.ofSeconds(5)).withTimestampAssigner((event, timestamp) -> event.getCreationTime()));

4.1.2 窗口类型

Flink支持多种窗口类型，适应不同场景：

表：Flink窗口类型对比

窗口类型	特点	适用场景
滚动窗口	固定大小，不重叠	定期统计（每分钟PV）
滑动窗口	固定大小，可重叠	移动平均计算
会话窗口	动态大小，基于活动间隔	用户会话分析
全局窗口	无界数据，需要触发器	自定义聚合逻辑

// 窗口应用示例
DataStream<SensorReading> sensorData = ...;// 滚动窗口：每5分钟统计一次
DataStream<SensorAvg> tumblingWindow = sensorData.keyBy(SensorReading::getSensorId).window(TumblingEventTimeWindows.of(Time.minutes(5))).aggregate(new AverageAggregate());// 滑动窗口：每1分钟输出过去5分钟的平均值
DataStream<SensorAvg> slidingWindow = sensorData.keyBy(SensorReading::getSensorId).window(SlidingEventTimeWindows.of(Time.minutes(5), Time.minutes(1))).aggregate(new AverageAggregate());

4.2 状态管理与容错机制

4.2.1 状态类型

Fink提供了完善的状态管理机制：

键控状态使用示例：

public class CountingFunction extends RichFlatMapFunction<String, Tuple2<String, Long>> {private ValueState<Long> countState;@Overridepublic void open(Configuration parameters) {ValueStateDescriptor<Long> descriptor = new ValueStateDescriptor<>("count", Long.class);countState = getRuntimeContext().getState(descriptor);}@Overridepublic void flatMap(String value, Collector<Tuple2<String, Long>> out) throws Exception {Long currentCount = countState.value();if (currentCount == null) {currentCount = 0L;}currentCount++;countState.update(currentCount);out.collect(new Tuple2<>(value, currentCount));}
}

4.2.2 检查点与保存点

Flink通过分布式快照算法实现容错：

检查点：定期生成的故障恢复点，自动管理
保存点：用户触发的全局状态快照，用于版本升级等场景

// 检查点配置
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();// 每5秒生成一个检查点
env.enableCheckpointing(5000);// 精确一次语义
env.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);// 检查点超时时间
env.getCheckpointConfig().setCheckpointTimeout(60000);// 同时保留的检查点数量
env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);

4.3 精确一次语义实现

Flink通过两阶段提交协议实现端到端的精确一次语义：

5 Flink部署与运维

5.1 部署模式详解

Flink支持多种部署模式，适应不同环境需求：

5.1.1 独立集群部署

# 下载Flink
wget https://archive.apache.org/dist/flink/flink-1.16.0/flink-1.16.0-bin-scala_2.12.tgz
tar -xzf flink-1.16.0-bin-scala_2.12.tgz
cd flink-1.16.0# 启动集群
./bin/start-cluster.sh# 提交作业
./bin/flink run ./examples/streaming/WordCount.jar

5.1.2 YARN部署

# Session模式
./bin/flink run -m yarn-cluster -yn 2 -ys 1024 -yjm 1024 ./examples/streaming/WordCount.jar# Per-Job模式（已弃用，推荐Application模式）
./bin/flink run-application -t yarn-application \-Djobmanager.memory.process.size=1024m \-Dtaskmanager.memory.process.size=1024m \./examples/streaming/WordCount.jar

5.1.3 Kubernetes部署

apiVersion: flink.apache.org/v1beta1
kind: FlinkDeployment
metadata:name: word-count
spec:image: flink:1.16.0flinkVersion: v1_16image: flink:1.16.0-scala_2.12serviceAccount: flinkjobManager:resource:memory: "2048Mi"cpu: 1taskManager:resource:memory: "2048Mi"cpu: 1replicas: 2job:jarURI: local:///opt/flink/examples/streaming/WordCount.jarparallelism: 2

5.2 监控与调优

5.2.1 关键监控指标

吞吐量：每秒处理记录数
延迟：记录从产生到处理的时间
背压：数据流动受阻情况
检查点：持续时间、大小、间隔

5.2.2 性能调优策略

// 性能优化配置示例
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();// 并行度设置
env.setParallelism(4);// 缓冲区超时（吞吐量与延迟的权衡）
env.setBufferTimeout(100);// 对象重用模式（减少序列化开销）
env.getConfig().enableObjectReuse();// 时间特性（使用事件时间）
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);

6 Flink应用场景与实践案例

6.1 实时ETL与数据管道

Flink在实时数据管道中表现出色，替代传统的批处理ETL：

// 实时ETL示例：数据清洗和转换
public class RealTimeETLJob {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();// 从Kafka读取原始数据DataStream<String> rawData = env.addSource(new FlinkKafkaConsumer<>("raw-data", new SimpleStringSchema(), props));// 数据清洗和转换DataStream<CleanData> cleanData = rawData.filter(new DataQualityFilter())  // 数据质量过滤.map(new DataTransformer())       // 数据转换.keyBy(CleanData::getUserId).process(new Deduplication())     // 数据去重.name("data-cleansing");// 输出到多个目标系统cleanData.addSink(new ElasticsearchSink<>(esSinkConfig));  // 到ElasticsearchcleanData.addSink(new JDBCSink(jdbcUrl, username, password));  // 到关系数据库env.execute("Real-time ETL Pipeline");}
}

6.2 实时风控与异常检测

利用Flink的复杂事件处理能力实现实时风控：

// 实时风控示例：检测异常交易模式
public class FraudDetectionJob {public static void main(String[] args) throws Exception {StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();DataStream<Transaction> transactions = ...;DataStream<Alert> alerts = transactions.keyBy(Transaction::getUserId).process(new FraudDetectionPattern()).name("fraud-detection");// 复杂模式：检测短时间内多次大额交易public static class FraudDetectionPattern extends KeyedProcessFunction<String, Transaction, Alert> {private transient ValueState<Long> lastTransactionTimeState;private transient ValueState<Double> totalAmountState;@Overridepublic void open(Configuration parameters) {// 状态初始化}@Overridepublic void processElement(Transaction transaction, Context ctx, Collector<Alert> out) throws Exception {// 风控逻辑实现if (isSuspiciousPattern(transaction)) {out.collect(new Alert(transaction, "SUSPICIOUS_PATTERN"));}}}}
}

6.3 实时数仓与OLAP分析

Flink + Apache Doris构建实时数仓架构：

7 Flink生态系统与集成

7.1 连接器生态

Flink拥有丰富的连接器生态系统：

表：常用Flink连接器

类型	连接器	特点
消息队列	Kafka	高性能，精确一次支持
数据库	JDBC	通用关系数据库连接
数据湖	Apache Iceberg	湖仓一体支持
搜索引擎	Elasticsearch	实时索引更新
文件系统	HDFS/S3	大数据存储支持

7.2 与其它技术的集成

7.2.1 Flink + Apache Kafka

// 精确一次的Kafka集成
Properties properties = new Properties();
properties.setProperty("bootstrap.servers", "localhost:9092");
properties.setProperty("group.id", "flink-consumer");
properties.setProperty("isolation.level", "read_committed");FlinkKafkaConsumer<String> consumer = new FlinkKafkaConsumer<>("input-topic", new SimpleStringSchema(), properties);// 从最早位置开始读取（故障恢复时）
consumer.setStartFromEarliest();

7.2.2 Flink + Apache Hive

// Hive集成示例
String name            = "myhive";
String defaultDatabase = "mydatabase";
String hiveConfDir     = "/opt/hive-conf";HiveCatalog hive = new HiveCatalog(name, defaultDatabase, hiveConfDir);
tableEnv.registerCatalog("myhive", hive);
tableEnv.useCatalog("myhive");
